TAKEX（竹中エンジニアリング）アクセスコール受信機徘徊検知システム病院・高齢者施設向け

AC-1R アクセスコール受信機（1CH用）

AC-1Rは、病院や高齢者施設での徘徊検知や緊急呼び出しに特化した、高信頼の1チャンネル受信機です。微弱電波を用いた「意図的な短距離受信」と「センサー連動AND論理」により、誤報を極限まで抑えたピンポイントな検知運用を実現します。

型番： AC-1R
製品名： アクセスコール受信機（1CH用）
方式： 315.8MHz スーパーヘテロダイン方式
主な用途： 徘徊お知らせ、緊急呼び出し、出入口監視
設置場所： 屋内専用（壁面取付、埋込スイッチボックス対応）
電源仕様： AC100V または DC10V〜16V

資料ダウンロード

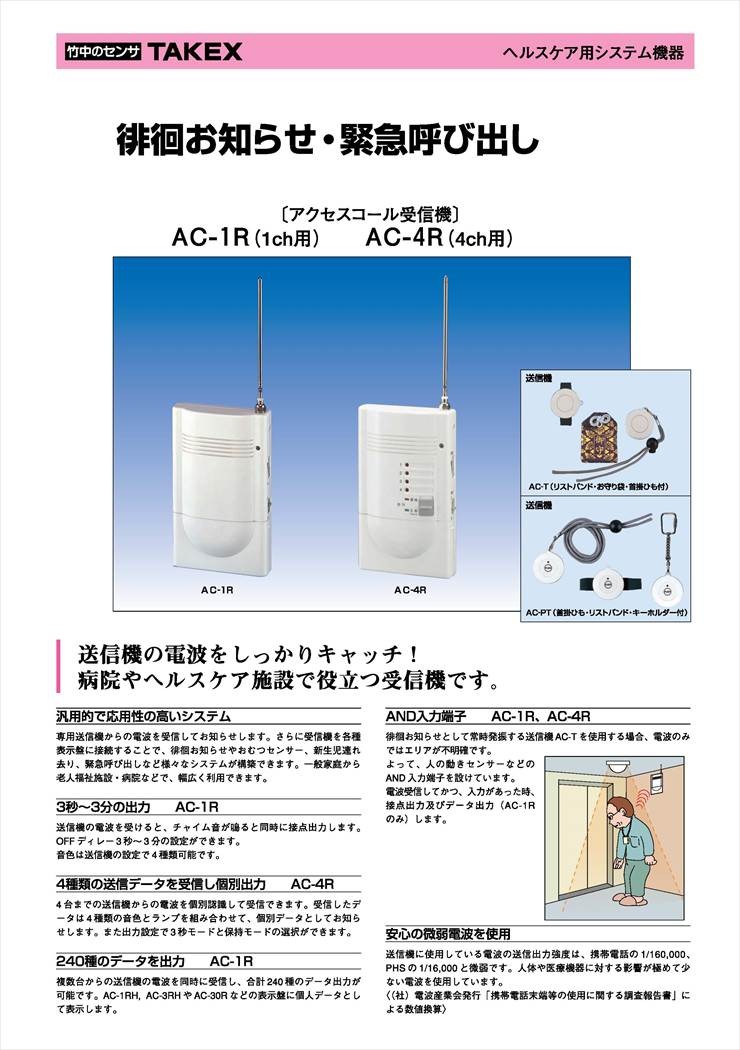

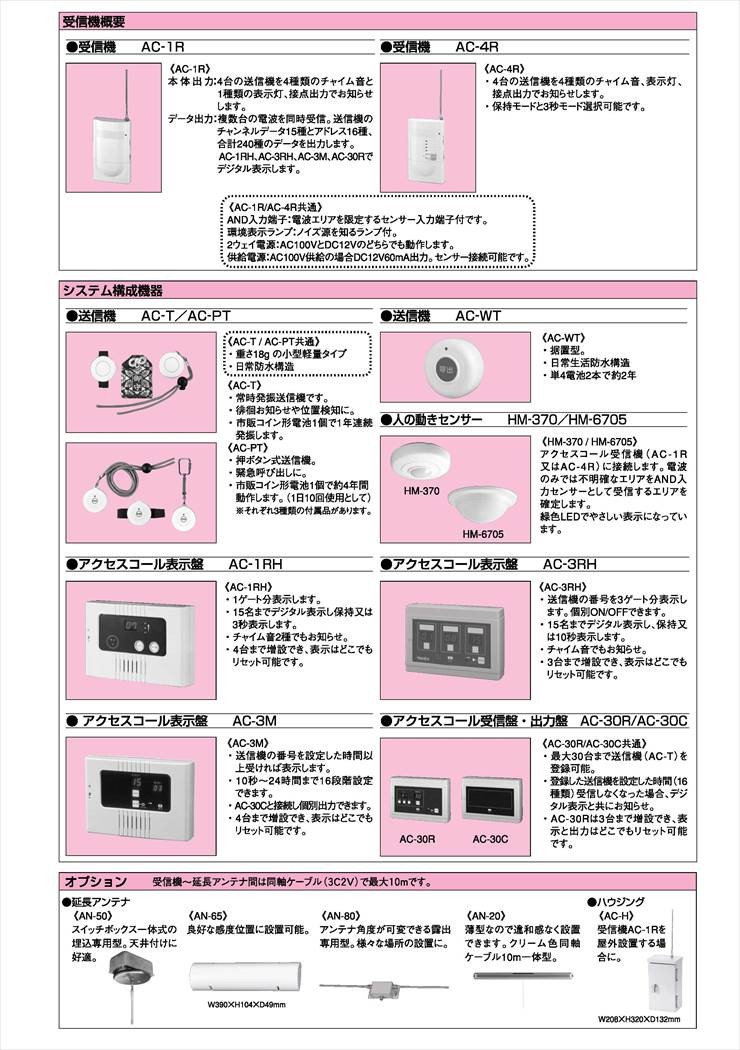

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

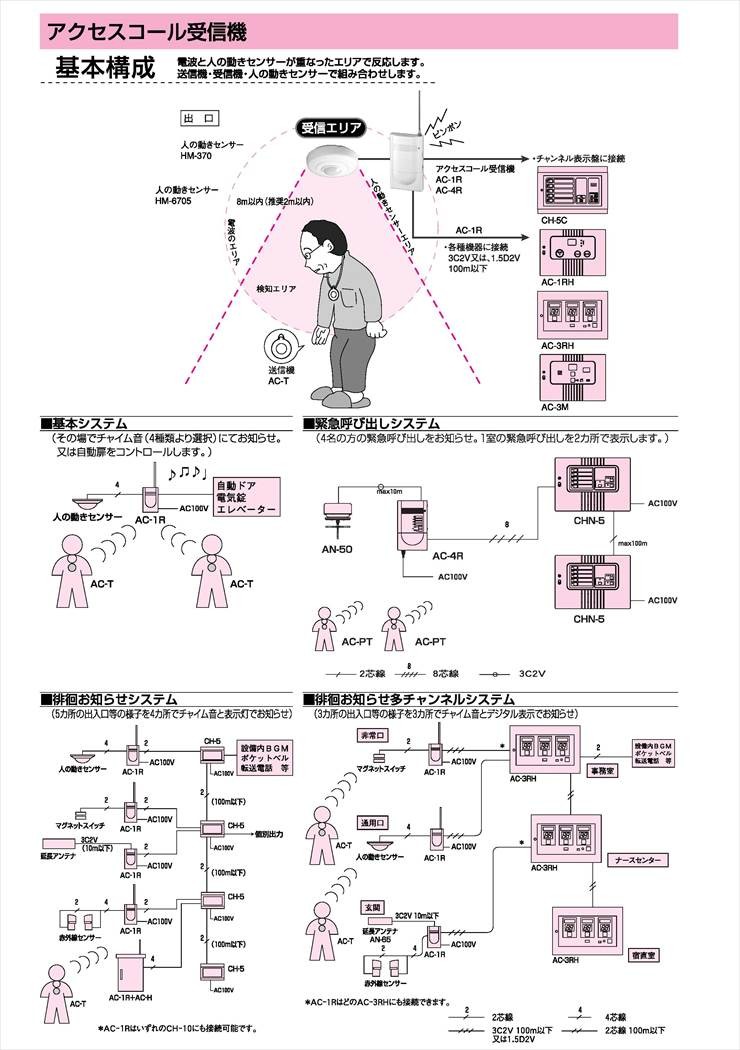

特定扉からの徘徊・無断外出の検知
ベッドサイド等でのピンポイント呼び出し
自動ドアと連動した通過制御
既存の表示盤システムへの電波受信機能追加

導入前に確認したいポイント

屋内専用であり防水性はありません
推奨検知距離は2m以内です（最大8m）
AC100VとDC駆動の同時接続は厳禁です
アンテナ固定後の無理な回転は断線原因となります

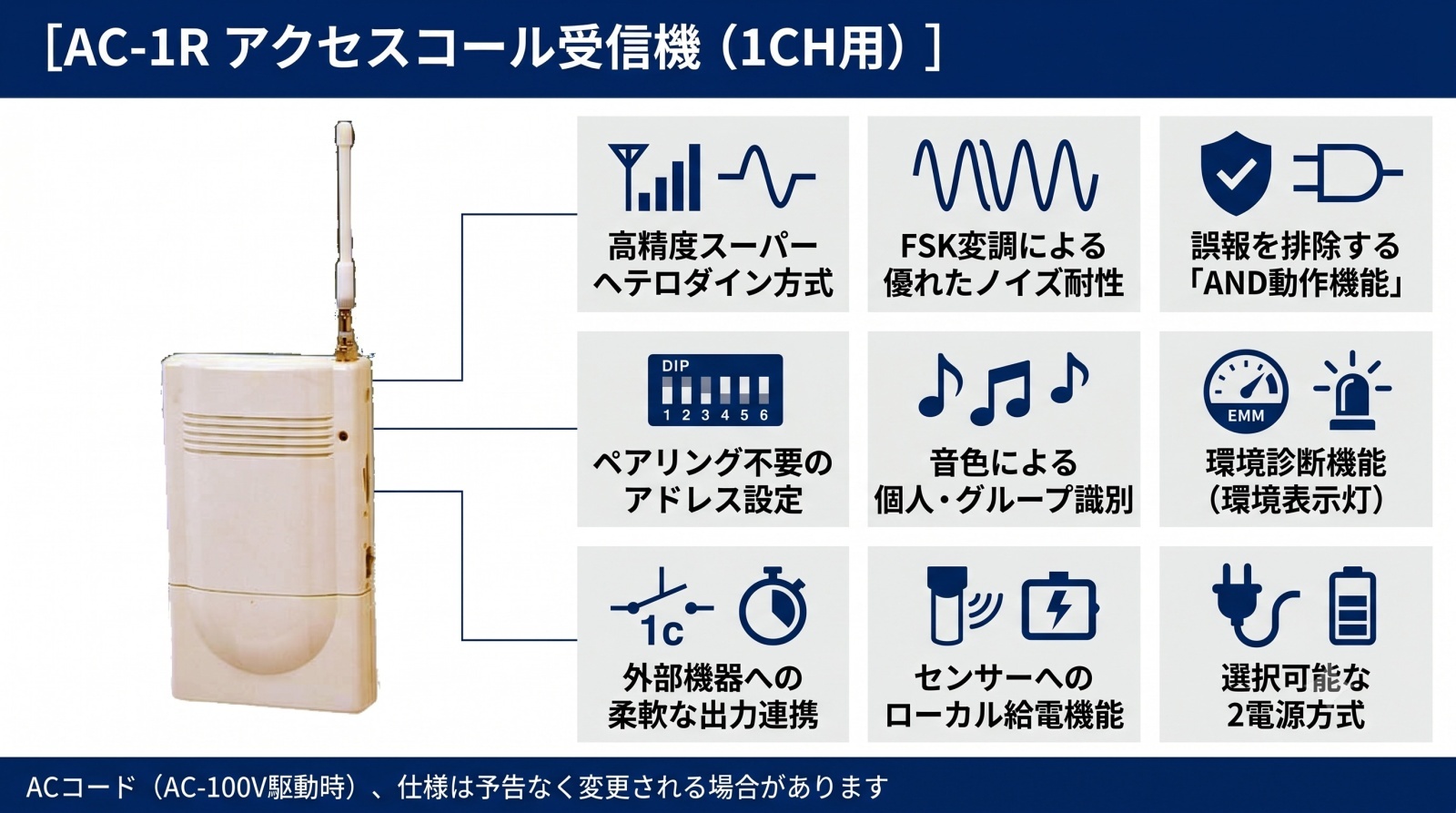

特長

高精度なスーパーヘテロダイン方式を採用

受信方式にスーパーヘテロダイン方式を採用。高感度かつ安定した受信性能を誇り、同一施設内に複数台の受信機を設置しても相互干渉が起こりにくい設計となっており、大規模施設でも安心して導入いただけます。

FSK変調による優れたノイズ耐性

FSK（周波数偏移変調）方式の採用により、空間の電波ノイズに対する信頼性を大幅に向上させました。誤報の原因となる外来ノイズの影響を受けにくく、安定したシステム運用を支えます。

「AND動作機能」で誤報をシャットアウト

人感センサーなどの接点入力と、送信機からの電波受信の両方が成立した時のみ動作する「AND論理」を搭載。壁越しの電波受信による予期せぬ発報を防ぎ、特定の場所を通過した時だけを正確に捉えます。

ペアリング不要の16通りアドレス設定

送信機と受信機の個別登録（ペアリング）作業は不要です。4ビットのDIPスイッチで16通りのアドレスコードを合わせるだけで、同一グループ内の送信機すべてと即座に通信可能。送信機の増設も容易です。

音色による個人・グループ識別機能

送信機側のチャンネル設定（1CH〜4CH）に応じて、受信機から流れるチャイム音が自動で変化します（ピンポーン、プルプル等）。音だけで「誰が」「どこで」発報したかを簡易的に識別可能です。

環境診断機能で設置時のトラブルを可視化

周囲の電波ノイズレベルをリアルタイムに検知する「環境表示灯」を装備。設置時に妨害電波の有無を確認できるため、現場でのトラブルシューティングがスムーズに行えます。

外部機器への柔軟な出力・連携

無電圧1c接点の外部出力を備え、自動ドアや外部サイレンとの連動が可能。また、専用のデータ端子を設けており、AC-1RH等の集中表示盤システムへ情報を伝送することができます。タイマー出力は3秒〜3分の広範囲で調整可能です。

センサーへのローカル給電機能（AC駆動時）

AC100Vで駆動している場合、本体のDC端子からDC12V（最大60mA）が出力されます。連動させる人感センサー等への電源供給として利用できるため、施工時の配線工数を削減できます。

    選定時に評価したい強み
    確実な位置特定： 最大8mの短距離電波設計により、「どの扉」かを明確に判別。
誤報対策の徹底： センサーとのAND入力により、電波の回り込みによる誤作動を排除。
運用の柔軟性： 送信機の登録作業が物理スイッチのみで完結し、現場管理が容易。
施工性の高さ： AC100V直結またはDC駆動が選べ、センサー電源の取り出しも可能。



LED表示ステータス

表示灯名	状態	意味・動作状態
動作表示灯	緑色点灯	通電状態（待機中）
動作表示灯	赤色点灯	動作条件成立（出力タイマー動作中）
受信表示灯	赤色（瞬時）	送信機からの電波を受信（AND条件成否に関わらず点灯）
環境表示灯	赤色点灯	周囲に妨害ノイズが存在（AND有効時は仕様上点灯する場合あり）

施工・設置ガイド

本機は屋内専用の壁面取付タイプです。露出配線のほか、1個用埋込スイッチボックスへの取付も可能です。

確認項目	この製品での考え方
アンテナ施工	Fプラグ付アンテナを確実に締め付け。固定後の無理な回転は厳禁。
AND入力の活用	誤報を防ぐため、人感センサーや扉スイッチとのAND連動を推奨。
感度調整	設置環境の反射やノイズを考慮し、感度ボリュームで最適距離に調整。
電源の選択	AC100V（付属コード）またはDC10〜16V。同時接続は基板焼損を招きます。

製品仕様

項目	内容
品名	アクセスコール受信機
品番	AC-1R
電源電圧	AC100V（50/60Hz） 7W または DC10V〜DC16V 200mA
受信周波数	315.8MHz
受信方式	スーパーヘテロダイン方式
空中線	Fプラグ付ヘリカルアンテナ
最大検知距離	最大8m（推奨検知距離：2m以下）
送信機選別コード	アドレスコード：16通り
外部出力	無電圧c接点（AC/DC30V・1A 抵抗負荷） / データ出力
AND入力	無電圧リレー接点 a接点/b接点切替式（接点ON抵抗200Ω以下）
電源出力	DC12V 60mA（AC100V供給時のみ）
表示灯	動作表示（緑/赤）、受信表示（赤）、環境表示（赤）
報知音（チャイム）	1ch：ピンポーン、2ch：プルプル、3ch：ポロロン、4ch：ブー
音量調整範囲	0（無音）〜70dB（前方1mにて）
出力タイマー時間	約3秒〜3分間（可変）
配線接続	端子式（ACコード2m付属）
使用可能周囲温度	－10℃〜＋50℃
設置場所	屋内（樹脂製・ホワイト）
質量	約650g

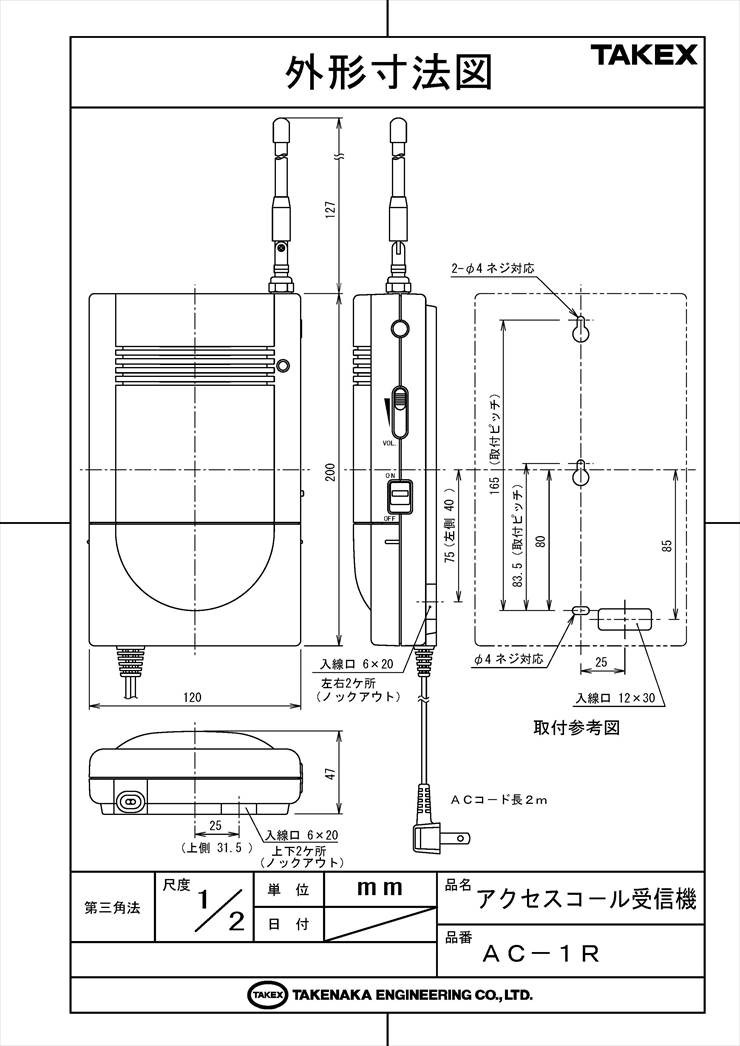

外形寸法	W120 × H200 × D25 mm
付属品	タッピングネジ φ4×20mm 2本

FAQ

Q：送信機の登録作業は必要ですか？ A：いいえ、個別のペアリング作業は不要です。送信機と受信機のアドレスDIPスイッチ（4ビット）を同じ番号に合わせるだけで通信が可能です。

Q：電波は何メートルくらい届きますか？ A：最大で約8mですが、徘徊検知等の用途では誤報を防ぐため「2m以下」での運用を推奨しています。感度ボリュームで調整が可能です。

Q：「AND動作機能」とは何ですか？ A：人感センサー等が検知している間だけ、電波を受け付ける機能です。これにより壁越しに隣の部屋を歩いている人の電波を拾ってしまうような誤作動を防止できます。

Q：受信機を2台隣り合わせで設置しても大丈夫ですか？ A：はい。スーパーヘテロダイン方式を採用しているため、複数台を近接設置しても相互干渉による感度低下が起こりにくくなっています。

Q：送信機は何台まで使用できますか？ A：送信機の台数制限はありません。設定したアドレスコードが一致していれば、何台からの信号でも受信可能です。

Q：チャイムの音の種類は変えられますか？ A：受信機側ではなく、送信機のチャンネル設定（1〜4）によって決まります。送信機の設定を変えることで、4種類の異なる音色で聞き分けることができます。

Q：環境表示灯が点灯しっぱなしになるのですが故障ですか？ A：周囲に強いノイズがあるか、あるいはAND設定が有効でセンサーが非検知の状態（受信禁止中）の際に仕様として点灯する場合があります。

Q：AC100Vがない場所でも使えますか？ A：はい、DC10V〜16Vの電源入力にも対応しています。ただしACとDCの同時接続は絶対に行わないでください。

Q：屋外に設置できますか？ A：いいえ、屋内専用の非防水仕様です。湿気や水気のある場所は避けて設置してください。

Q：タイマー時間を1分程度に設定できますか？ A：はい、基板上のタイマー調整ボリュームにより、約3秒から約3分の間で自由に設定いただけます。
