AC-4R アクセスコール受信機（4CH用） TAKEX 竹中エンジニアリング [AC-4R]

AC-4R アクセスコール受信機（4CH用） TAKEX 竹中エンジニアリング [AC-4R]

販売価格: 会員のみ販売

商品詳細

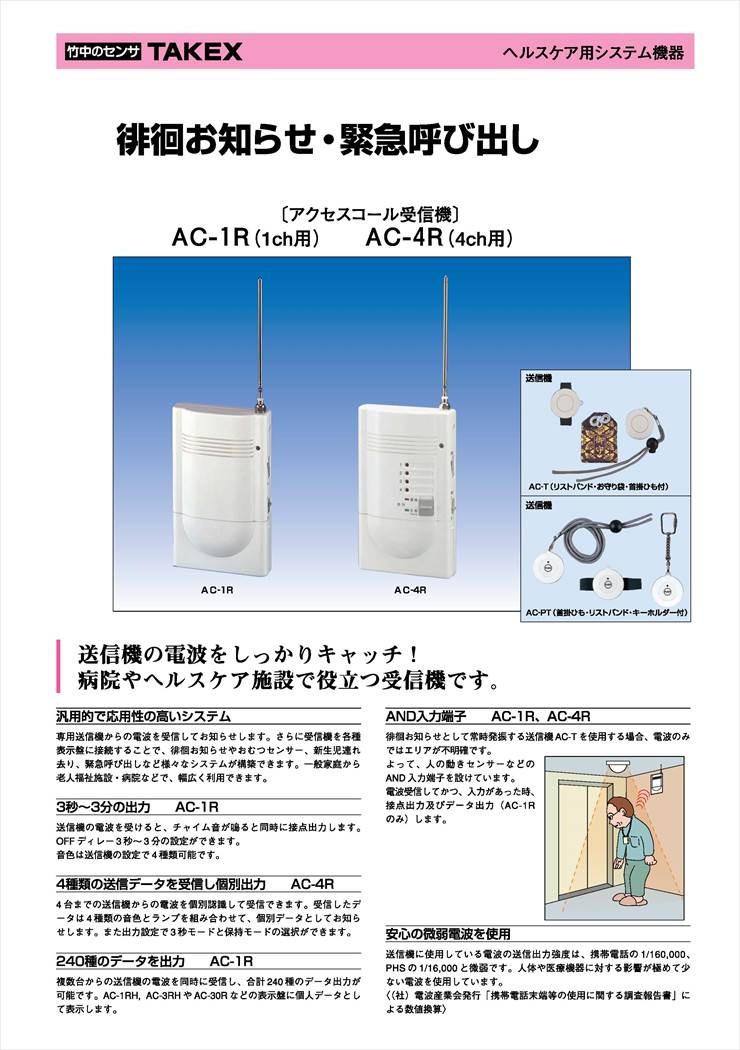

TAKEX（竹中エンジニアリング） アクセスコール 受信機 徘徊お知らせ・緊急呼出

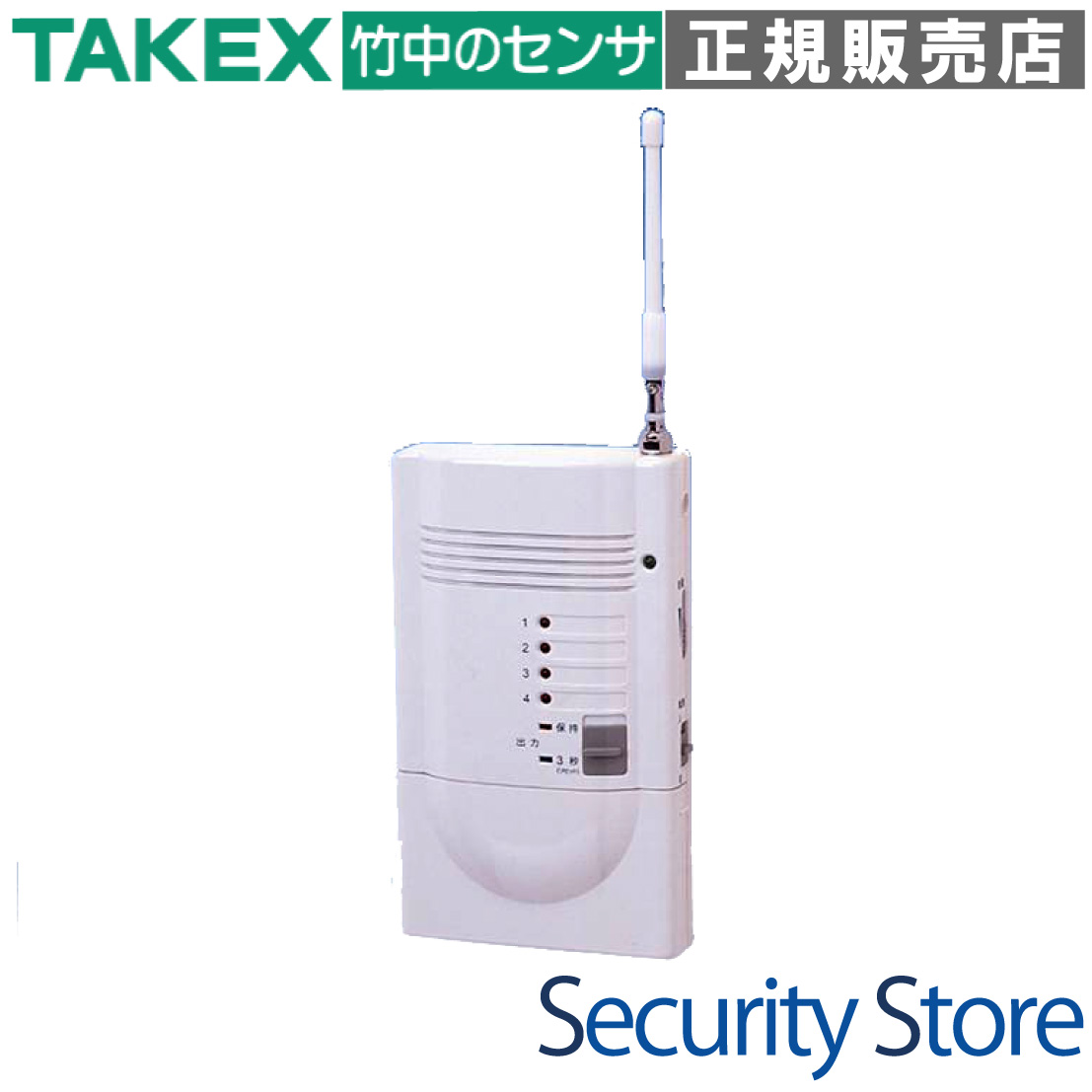

AC-4R アクセスコール受信機（4CH用）

AC-4Rは、専用送信機からの電波をキャッチし、音と接点出力で通知する高性能受信機です。4台までの送信機を個別に識別し、病院や介護施設での徘徊お知らせや緊急呼び出しシステムの核として、確実な報知を実現します。

  • 型番： AC-4R
  • 受信方式： スーパーヘテロダイン方式（高安定・高感度）
  • 出力仕様： 個別出力4回路 ＋ 総合出力1回路
  • 電源： AC100V または DC10V〜16V
  • 対応環境： 屋内（医療機関・老人福祉施設・一般家庭など）
アクセスコール受信機 AC-4R 4CH用

資料ダウンロード

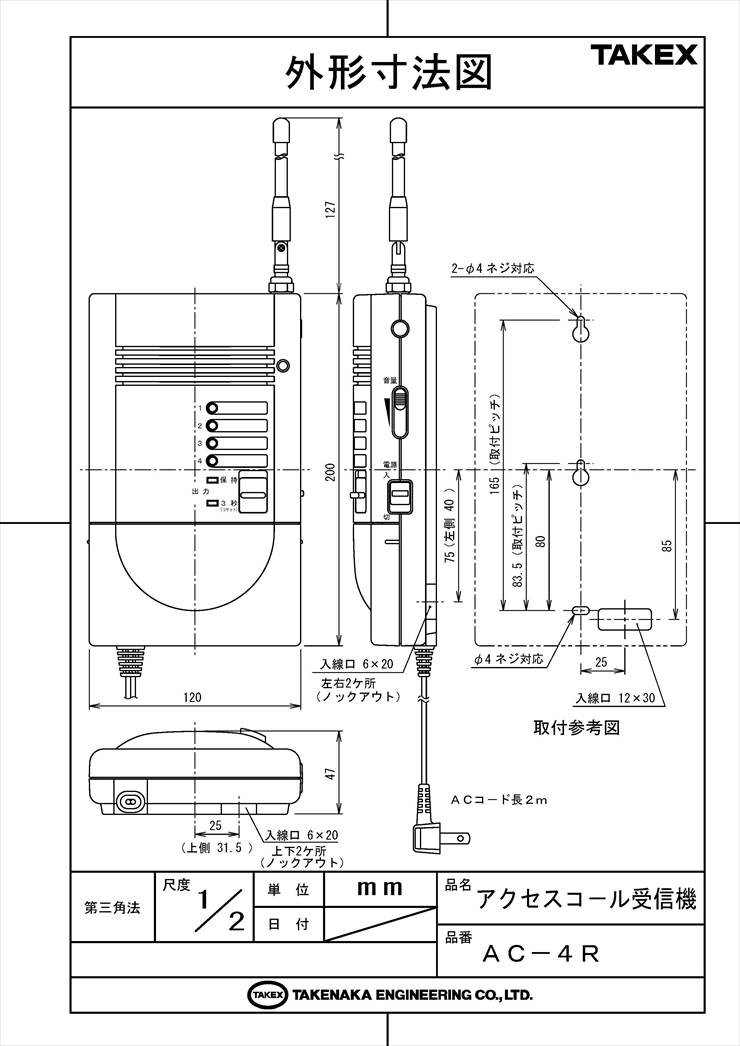

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

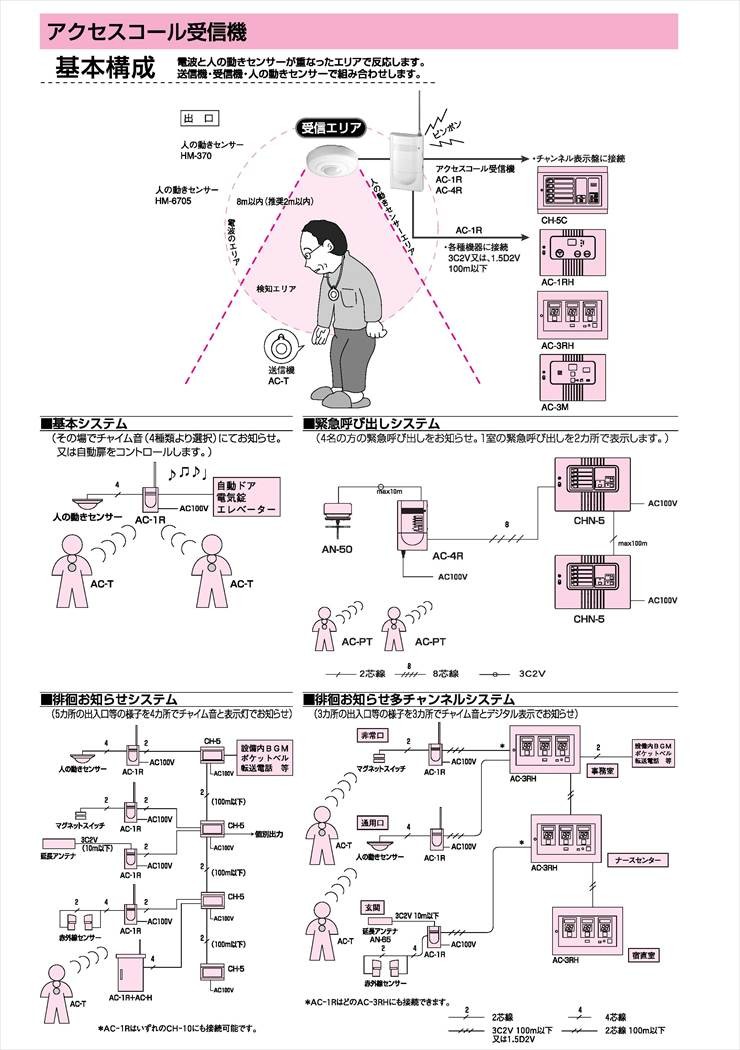

  • 高齢者福祉施設での徘徊お知らせ
  • 病院内でのスタッフ呼び出し・緊急報知
  • 一般家庭での高齢者・病人見守り
  • センサーと連動した特定エリアの検知報知

導入前に確認したいポイント

  • 屋内専用です（屋外や湿気の多い場所は不可）
  • 周囲にPCやモーター等のノイズ源がないか
  • 徘徊用途の場合、AND入力用センサーが必要か
  • 既設ナースコールとの接点連携が可能か

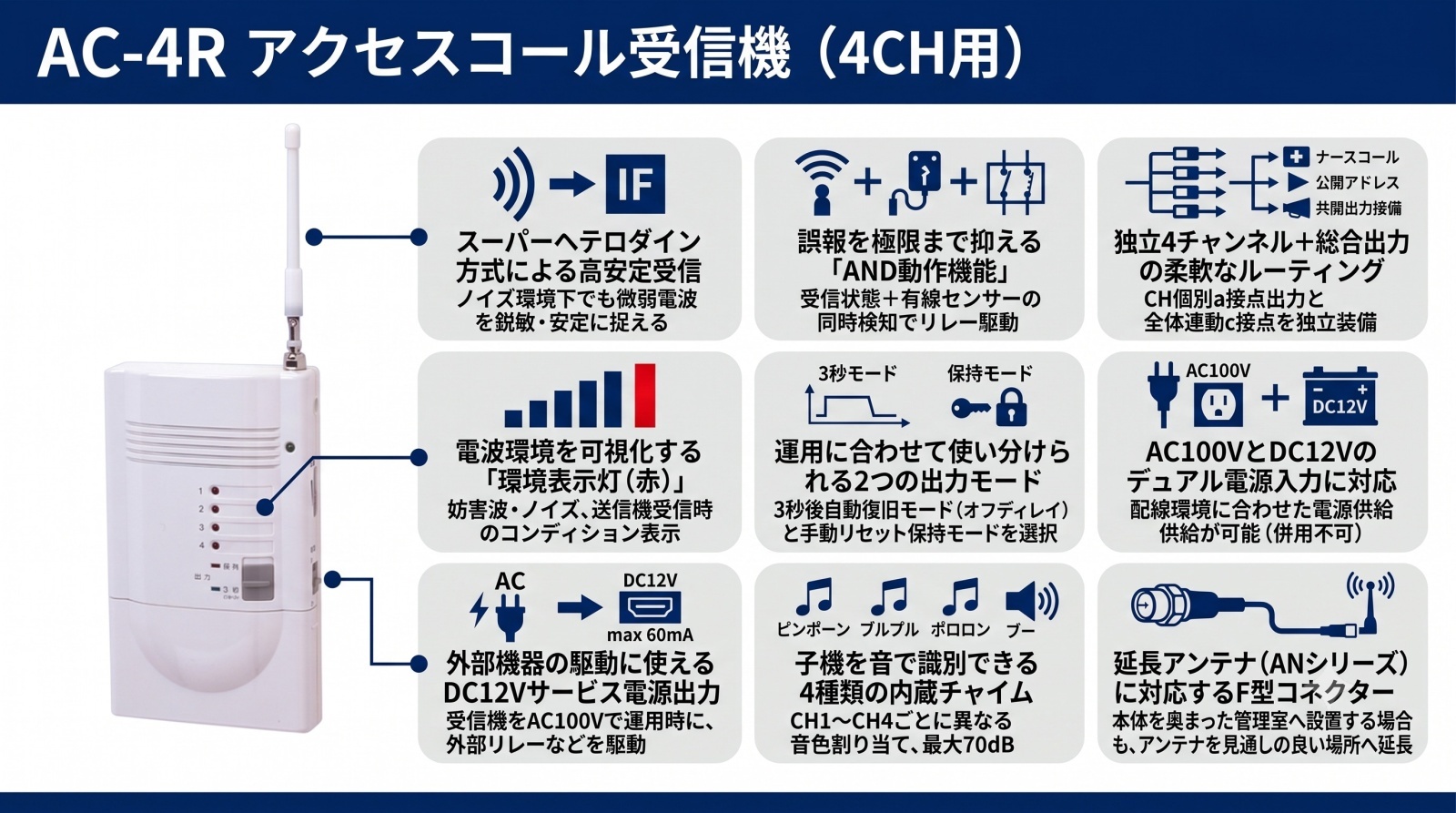

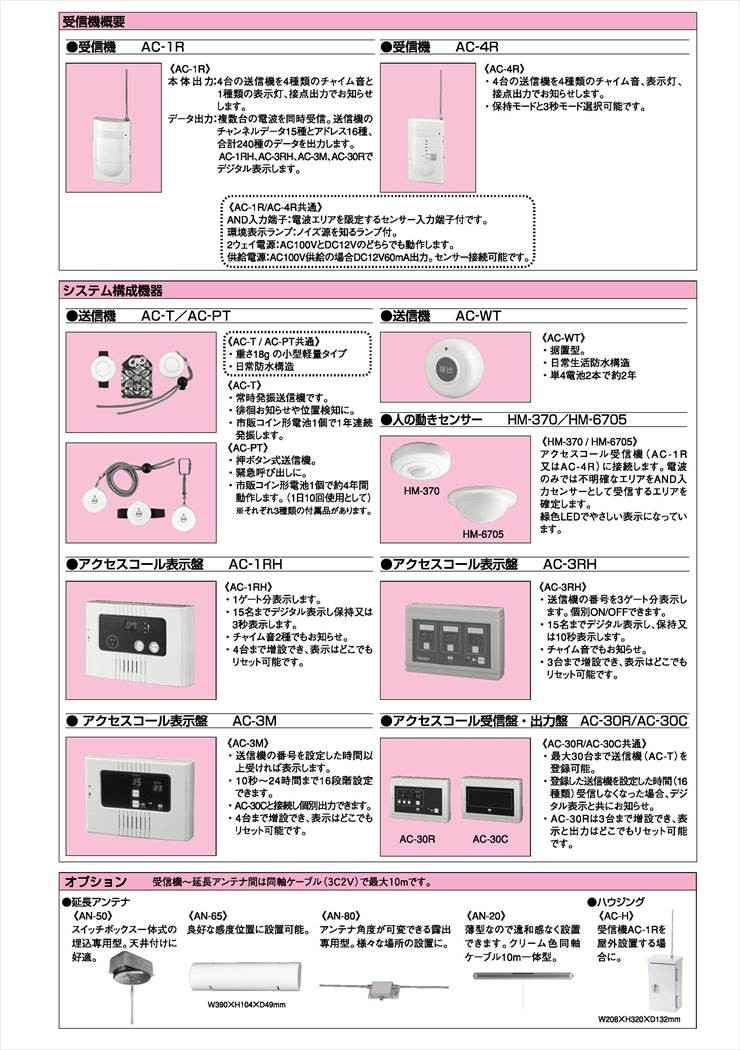

特長

4種類の送信データを個別認識・個別出力

最大4台までの送信機からの電波を個別に識別可能です。受信時には各チャンネルに対応した「個別出力（無電圧a接点）」を駆動させると同時に、システム全体を管理する「総合出力（無電圧c接点）」も動作。ナースコールへの個別表示と館内放送の連動など、高度なルーティングが可能です。

スーパーヘテロダイン方式による安定受信

受信回路にスーパーヘテロダイン方式を採用することで、高い選択度と安定した受信感度を実現しました。ノイズの多い現場環境下でも、目的の送信機からの微弱な電波を鋭敏に捉え、安定したシステム運用を支えます。

AND動作機能で誤報を極限まで低減

電波の受信と、物理センサー（人感センサー等）による有線入力を掛け合わせる「AND動作」を搭載。電波が届くだけでなく、実際にセンサーが対象物を捉えた時のみ出力を行うことで、ドア越しの不要な検知などの誤報を防止し、確実なエリア管理が可能です。

現場環境を可視化する環境表示灯

周辺に妨害波（ノイズ）が存在する場合、環境表示灯が赤色に連続点灯してお知らせします。施工時や運用時の受信トラブルを即座に視覚化できるため、設置場所の選定やメンテナンスにおける原因究明がスムーズに行えます。

人体・医療機器に優しい微弱電波

送信に使用される電波強度は携帯電話の約16万分の1と極めて微弱です。医療機関や福祉施設など、電波環境に配慮が必要な場所でも、人体や精密機器への影響を最小限に抑えつつ安心して導入いただけます。

選べる2つの出力モード（3秒/保持）

運用形態に合わせて、出力時間の切り替えが可能です。自動復旧する「3秒モード」と、確認作業が行われるまで出力を維持する「保持モード」を選択できます。保持モード解除用のリセット入力端子も備えており、外部スイッチとの連携も容易です。

音色で識別可能な4種類の報知音

送信機の設定に応じて「ピンポーン」「プルプル」「ポロロン」「ブー」の4種類の異なる報知音を鳴動させることができます。モニターを見ることなく、音だけでどの子機からの呼び出しであるかを即座に判断可能です。

設置性を高めたハードウェア設計

壁面への直付けはもちろん、埋込スイッチボックスへの取り付けにも対応。AC100V供給時には端子からDC12Vのサービス電源が出力されるため、小型の表示灯などを別途電源を用意することなく駆動させることも可能です。

選定時に評価したい強み

  • 高い信頼性： 妨害波に強いスーパーヘテロダイン方式とAND動作の組み合わせ。
  • 柔軟な拡張性： 個別・総合の5系統出力を備え、既存設備との連携が容易。
  • 施工性： 環境灯によるノイズ診断と、感度調整ボリュームを搭載。
  • 安全性： 医療現場を意識した微弱電波仕様。

LED表示・動作状態

表示灯 カラー 点灯時の意味 現場での判断
電源表示灯 緑色 常時点灯：正常通電中 消灯時は電源喪失を確認してください。
出力表示灯 赤色 点灯：リレー出力中 検知動作を行っています。
出力設定表示灯 緑/橙 緑：3秒モード / 橙：保持モード 現在のオフディレイ設定を示します。
環境表示灯 赤色 連続点灯：環境不良（ノイズ） 設置場所の変更または感度調整が必要です。

施工・設置ガイド

確実な運用のために、設置時には以下のルールを遵守してください。

  • 離隔距離の確保： PC、モーター、テレビなどのノイズ源からは1m以上離して設置してください。
  • アンテナの向き： ヘリカルアンテナは垂直に立てるのが最も効率的です。固定ナットは確実に締めてください。
  • 徘徊検知のコツ： 検知エリアを絞る場合、受信感度ボリュームを「12時」以下に調整し、実際の送信機で境界を確認してください。
  • AND入力の注意点： AND入力を使用しない場合は、切替スイッチを必ず「b接点用（出荷時設定）」にし、端子を開放してください。

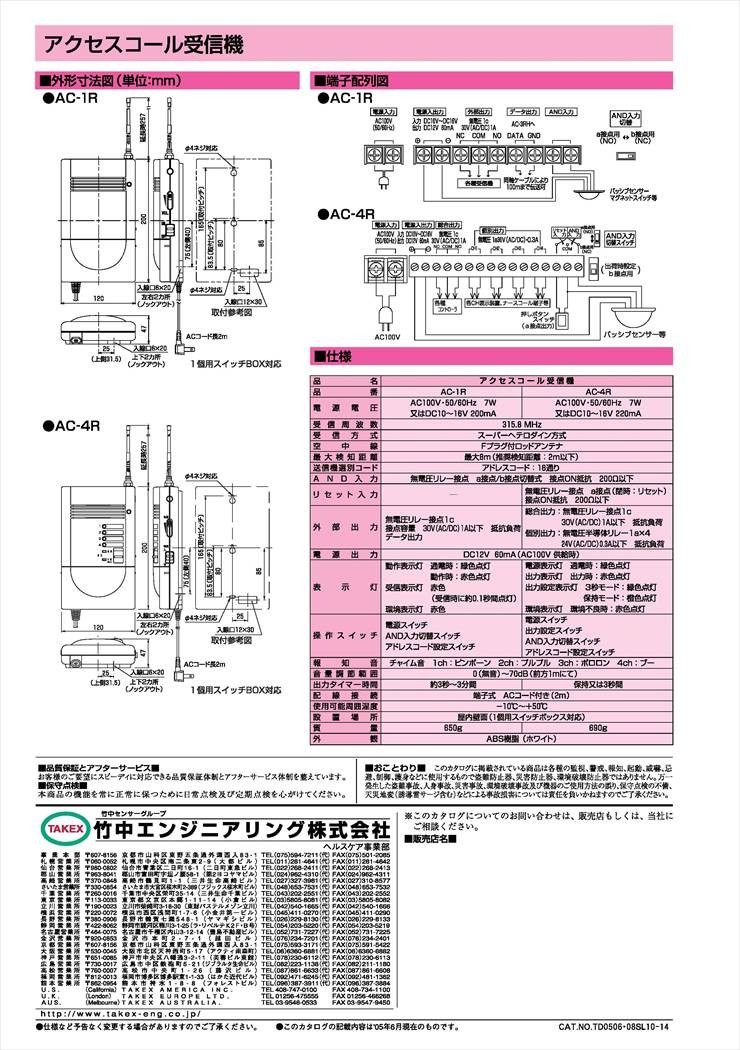

製品仕様

項目 内容
品名・品番 アクセスコール受信機 / AC-4R
電源電圧 AC100V (50/60Hz) 7W または DC10V〜16V 220mA
受信周波数 / 方式 315.8MHz / スーパーヘテロダイン方式
送信機選別コード アドレスコード：16通り（DIPスイッチ設定）
AND入力端子 無電圧リレー接点 a接点/b接点切替式（接点ON抵抗200Ω以下）
リセット入力端子 無電圧a接点用（閉時：リセット）（接点ON抵抗200Ω以下）
総合出力端子 無電圧c接点 (NC/COM/NO)
定格：AC/DC30V 1A (抵抗負荷)
個別出力端子 無電圧a接点 4回路
定格：AC/DC24V 0.3A (抵抗負荷)
電源出力 DC12V 60mA (AC100V供給時に端子より出力)
報知音 (チャイム) CH1:ピンポーン / CH2:プルプル / CH3:ポロロン / CH4:ブー
音量調整範囲 0(無音) 〜 70dB (前方1mにて)
使用可能周囲温度 -10℃ 〜 +50℃
外形寸法 / 質量 幅127mm × 高さ200mm × 奥行25mm / 約690g
設置場所 屋内専用

FAQ

Q：AND入力端子を使わない場合の設定はどうすればよいですか？ A：AND入力切替スイッチを「b接点用」にし、端子には何も接続しないでください。これによりAND条件が常に成立している状態となり、電波のみで動作します。
Q：出力の「保持モード」を解除する方法は？ A：外部のリセット端子に接続したスイッチを押すか、本体の出力設定スイッチを一度「3秒」側に切り替えてから元に戻すことで解除できます。
Q：環境表示灯が赤色に点灯し続けています。 A：付近に強いノイズ源（PC、モーター、電子機器など）があります。感度ボリュームを下げて消灯するか、ノイズ源から離れた場所に設置し直してください。
Q：AC100VとDC12Vの電源を同時に接続しても大丈夫ですか？ A：いいえ、故障の原因となりますので、絶対にどちらか一方のみを接続してください。
Q：病院のナースコールと連動できますか？ A：はい、本機の個別出力（無電圧a接点）や総合出力をナースコール子機の外部入力へ接続することで連動可能です。
Q：他社の「アクセスウオッチ」シリーズと併用できますか？ A：AC-4Rとアクセスウオッチシリーズに互換性はありません。また、干渉を避けるため異なるシリーズの受信機間は5〜10m以上離してください。
Q：屋外に設置したいのですが。 A：本機は屋内専用です。屋外や雨のかかる場所に設置する場合は、必ず専用のハウジング（AC-Hなど）をご使用ください。
Q：特定の送信機だけ音が鳴りません。 A：送信機側のアドレスコード（DIPスイッチ）が受信機と一致しているか、またチャンネル設定が正しいかをご確認ください。
Q：1台の受信機で何台の送信機まで管理できますか？ A：4つのチャンネルに分かれているため、基本的には4つのグループ（または4台）を個別出力で管理できます。
Q：電波の到達距離はどのくらいですか？ A：見通しの良い状態で最大約12mですが、壁の材質や周囲の電波環境により変動します。確実な検知のためには十分なマージンを持った配置を推奨します。
