TAKEX（竹中エンジニアリング）マットセンサー徘徊検知離床センサーヘルスケア機器

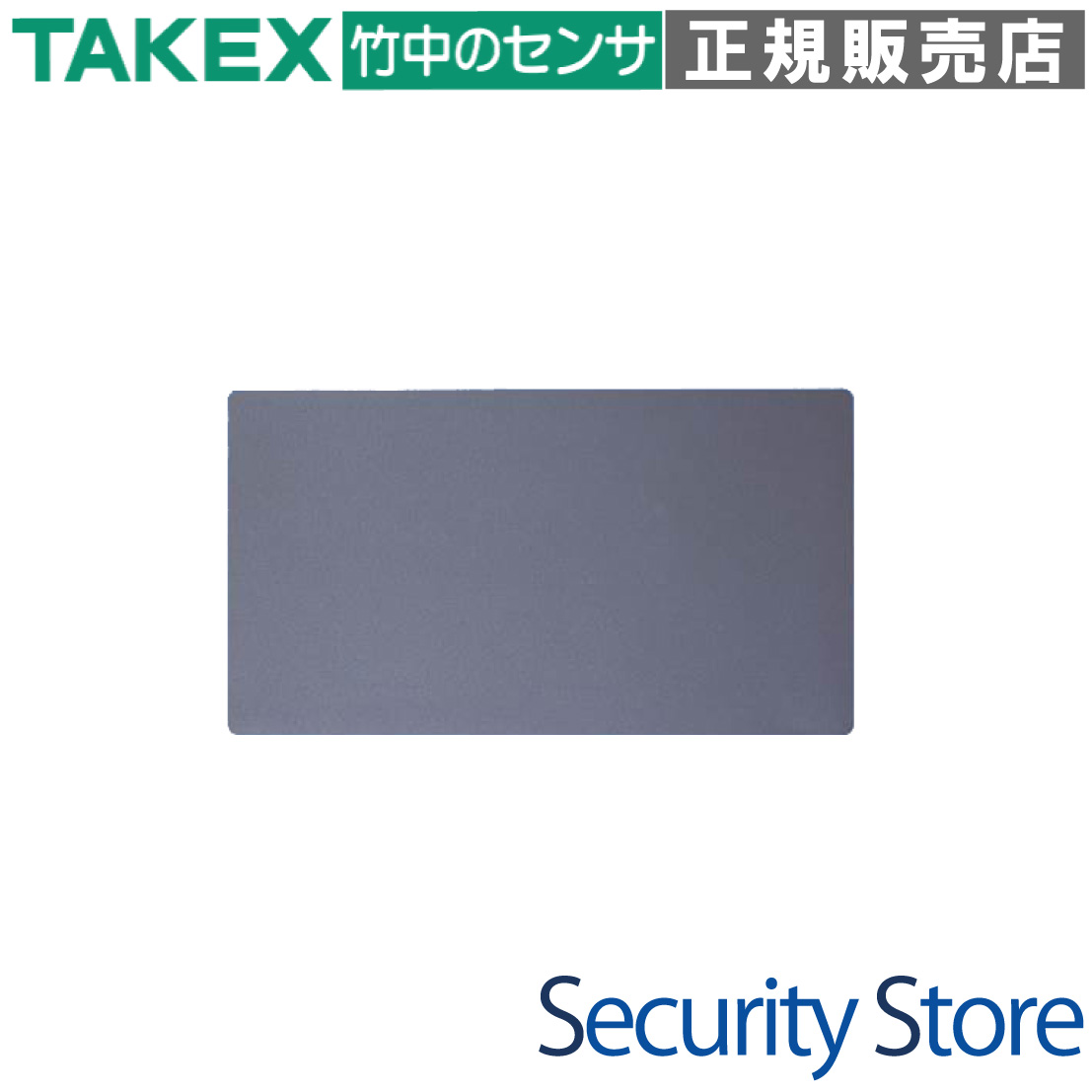

M-458 マットセンサー

ベッドサイドや部屋の出口に敷設し、踏んだ際の重圧を検知して介護者へお知らせする重量検知センサーです。厚さ6mmの超薄型設計とつまづき防止加工により、安全な徘徊・離床管理をサポートします。

型番： M-458
製品名： マットセンサー（標準サイズ 450×800mm）
検知方式： 無電圧接点方式（受圧連動型）
主な用途： 病院・介護施設での就寝管理、ご家庭での徘徊お知らせ
設置場所： 屋内床面（ベッドサイド、通路、ドア前など）
特長： ケブラー繊維内蔵高耐久ケーブル、日常生活防水、滑り止め加工

資料ダウンロード

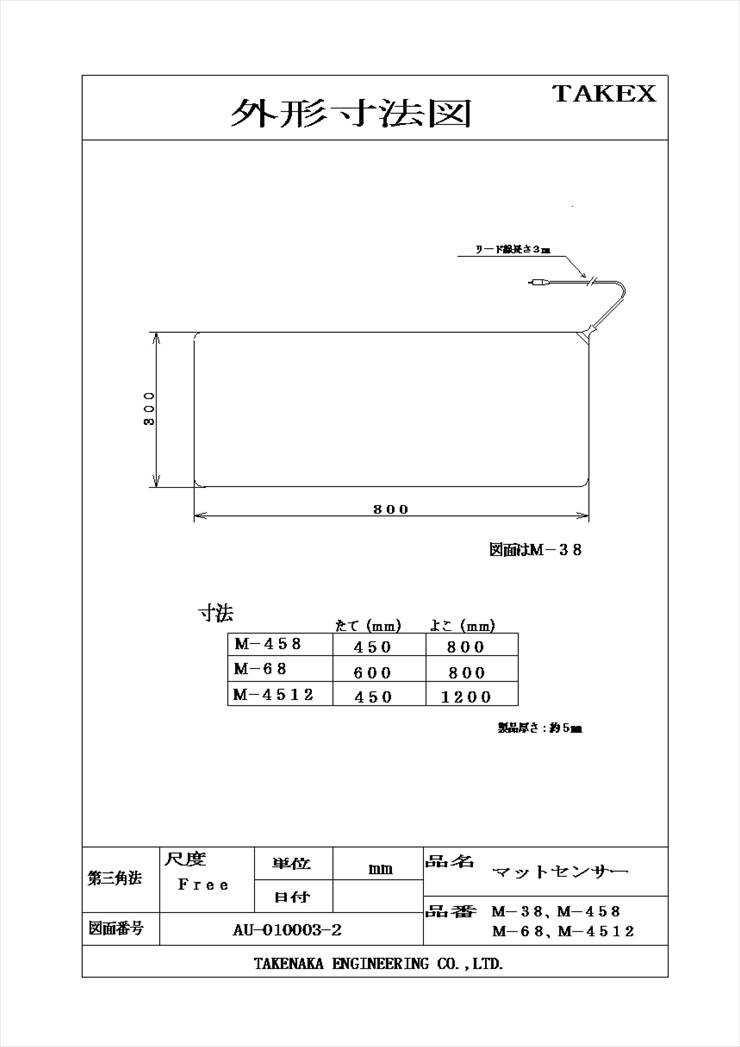

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

病院や福祉施設での離床・徘徊検知
深夜のベッド脱落や転倒の早期発見
ご自宅での高齢者の夜間徘徊見守り
ナースコールと連動した通知システム

導入前に確認したいポイント

接続先の機器（ナースコール・送信機）の端子形状
マットの上に家具やベッドの脚を置かない場所か
折り曲げての使用や保管は絶対に厳禁
車椅子やストレッチャーが通過しないルートか

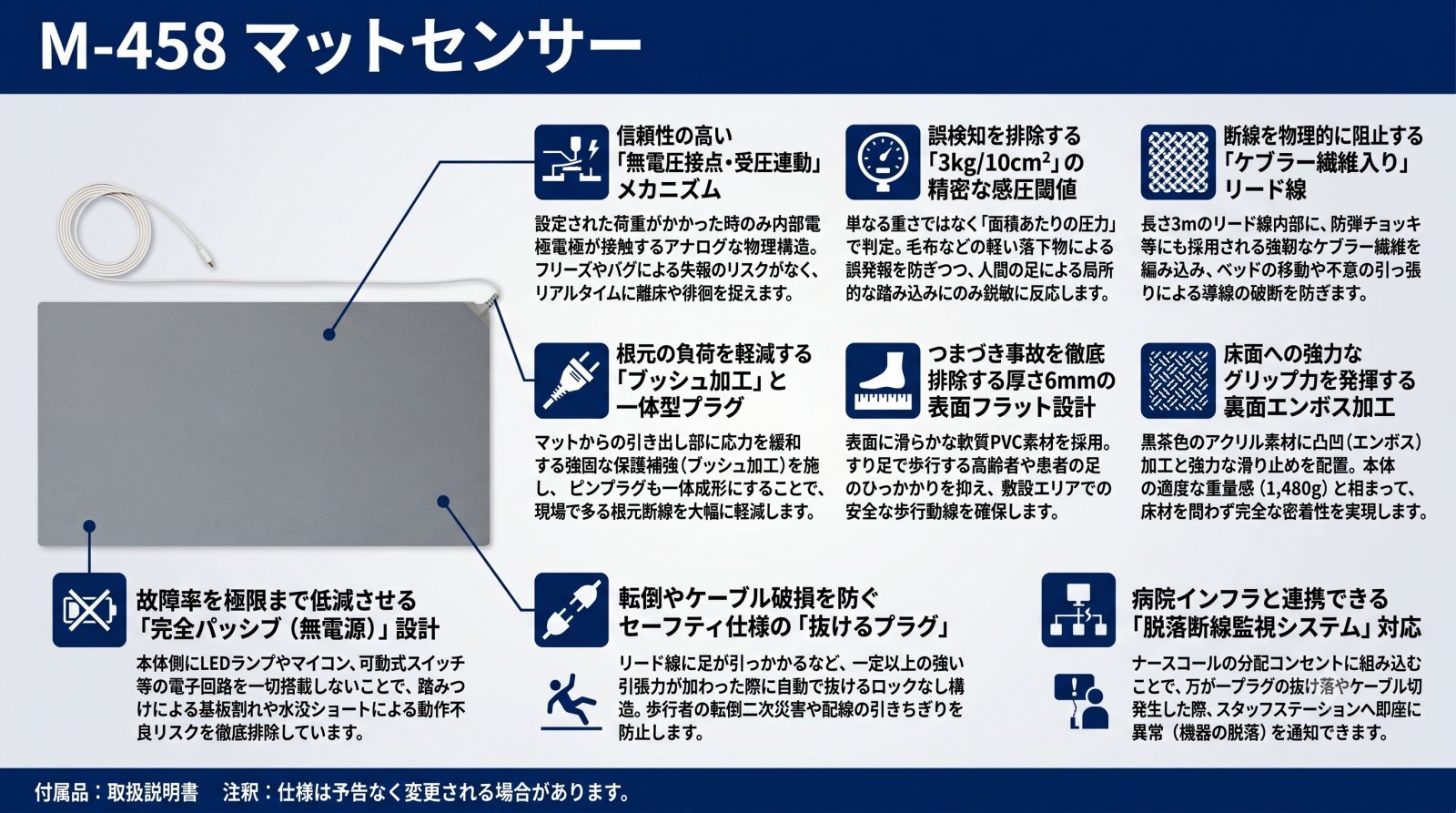

特長

マットに掛かる「3kg」の重圧を確実に検出

マット内部に高精度な面状電極を配置。ベッドサイドや出入口に敷くことで、足をついた際の重圧（3kg/10cm2以上）を逃さず検知します。純粋な物理的接点機構を採用しているため、電子的な誤動作のリスクが極めて低く、確実なアラーム連動が可能です。

超薄型6mm設計とつまづき防止の表面加工

厚さわずか6mmという薄型化を実現しました。表面には微細な凸凹をなくした滑らかな軟質PVCを採用しており、すり足で歩行される高齢者の方がつまづきにくい安全設計となっています。グレーの落ち着いたカラーは、どのような室内環境にも自然に馴染みます。

裏面の強力滑り止めエンボス加工

裏面には強力なエンボス加工を施したノンスリップ素材（アクリル）を採用。マット自体の適度な重量（約1.7kg）と相まって、フローリング等の床面に対して高い密着性を発揮します。テープ等で固定しなくてもズレにくく、歩行時の安全性を高めています。

断線に強いケブラー繊維内蔵ケーブル

医療・介護現場で頻発するケーブルの引きちぎりや踏みつけによる断線を防ぐため、3mのリード線内部には防弾チョッキ等に使われる「ケブラー繊維」を組み込んでいます。リード線引き出し部もブッシュ加工で補強されており、強い引っ張りに対しても圧倒的な耐久性を誇ります。

日常生活防水仕様で清潔な運用が可能

マット本体は日常生活防水構造となっており、汚れた際もアルコール消毒や水拭き、洗浄が可能です（ピンプラグ部を除く）。排泄物や体液による汚染が懸念される現場においても、衛生的に長くお使いいただけます。

金メッキ仕様の高品質ピンプラグ

先端の接続端子には耐腐食性に優れた金メッキピンプラグを採用。経年劣化による接点不良や信号の減衰を防ぎ、長期間にわたって安定した動作を維持します。また、安全のために一定の荷重で外れるセーフティ・ブレイクアウェイ構造となっており、転倒事故を未然に防ぎます。

ナースコールシステムとの高い親和性

オプションの分配コンセントを使用することで、既設のナースコールシステムに簡単に統合できます。握り押しボタンと並列で接続できるため、既存の運用フローを崩すことなく、高度な見守り体制を構築できます。

    選定時に評価したい強み
    信頼性： 複雑な電子回路を持たない「物理接点」による確実な発報
耐久性： ケブラー繊維とブッシュ加工による最強クラスの断線対策
安全性： 6mmの薄さと滑り止め加工による徹底した転倒・つまづき予防
メンテナンス性： アルコール消毒対応の日常生活防水型マット



施工・設置ガイド

設置の際は、対象者がベッドから降りる際に必ず足を置く場所、または部屋の出口のドア直前に配置してください。

確認項目	この製品での考え方
敷設方法	グレーの表面を上に、黒茶色のエンボス面を床に向けて敷きます。
ケーブルの配線	通行の邪魔にならないよう、壁際やベッドの下を通し、引っかかりを防止します。
禁止事項	折り曲げ、丸め、重いキャスターや家具の設置、50℃以上の熱源への接近は厳禁です。
動作確認	週に1回程度、マットの数か所を実際に踏んで発報テストを行うことを推奨します。

製品仕様

項目	内容
品番	M-458
外観寸法	450(W) × 800(H) × 6(D) mm
有効検知範囲	410 × 760 mm
質量	約1.7kg（M-458）
接点容量	DC/AC 30V・100mA 以下
出力信号	無電圧a接点（受圧時クローズ／ノーマリーオープン）
感圧	3kg ／ 10cm2
防水性	日常生活防水型（ピンプラグ部を除く）
ケーブル仕様	3m クリーム色（2芯・ケブラー繊維入）／先端ピンプラグ付（金メッキ）
使用可能周囲温度	－10℃ 〜＋50℃
材質（表面）	軟質PVC（グレー色）
材質（裏面）	軟質PVC（ダークグレー色・ノンスリップ素材・エンボス加工）

FAQ

Q：どのくらいの重さで反応しますか？ A：10cm2あたり約3kgの圧力がかかると反応します。成人の足が乗れば確実に検知できる設定です。

Q：ナースコールに直接つなげられますか？ A：分配コンセント等のオプションを介して接続可能です。お使いのナースコール子機の形状に合わせて選定が必要です。

Q：マットを丸めて収納しても大丈夫ですか？ A：いいえ、折り曲げや丸めは内部の面状電極を破壊し、故障の原因となるため厳禁です。必ず平らな状態で保管してください。

Q：車椅子でマットの上を通っても平気ですか？ A：局所的に強い負荷がかかる車椅子やストレッチャーの通過は、内部接点を損傷させる可能性があるため避けてください。

Q：汚れた場合は洗えますか？ A：マット本体は日常生活防水仕様のため、水拭きやアルコール消毒、洗浄が可能です。ただしピンプラグ部は濡らさないでください。

Q：電池や電源は必要ですか？ A：いいえ、受動型の接点センサーですので、マット本体に電池や電源供給は必要ありません。

Q：ケーブルが断線した場合は修理できますか？ A：安全性に関わる製品であるため、ケーブル断線やマット内部の損傷については、原則として新品への買い替えを推奨しています。

Q：マットのどこを踏んでも反応しますか？ A：外周数センチの「フチ」部分は検知しないデッドゾーンです。中央の「有効検知部（410×760mm）」を踏むように設置してください。

Q：鳴りっぱなしになることがありますが、原因は何ですか？ A：マットの上に家具が乗っていないか、またはマットが強く折り曲げられて内部接点がショートしていないか確認してください。

Q：ケーブルの長さは変更できますか？ A：標準で3mのケーブルが付属しています。延長が必要な場合は専用の延長コード等（別売）をご検討ください。
