CHN-10(F) チャンネル表示盤 TAKEX 竹中エンジニアリング [CHN-10(F)]

CHN-10(F) チャンネル表示盤 TAKEX 竹中エンジニアリング [CHN-10(F)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ヘルスケア・介護 防犯・報知 10チャンネル表示盤 RS-485通信対応

CHN-10(F) チャンネル表示盤（フラッシュ可変型）

最大10系統の信号を光と音で瞬時に判別。複数台の連携と高度なフラッシュ調整に対応した多機能表示ユニット。

CHN-10(F)は、接続された各種センサーからの入力をLEDフラッシュとメロディーで報知する、ヘルスケア・セキュリティ現場に最適なチャンネル表示盤です。各チャンネルごとに独立した音色設定が可能で、発生源の直感的な把握をサポートします。Lot 6***以降のモデルではフラッシュ輝度の3段階調整に対応し、設置環境に合わせた最適な報知運用を実現します。

  • 型番： CHN-10(F)
  • 製品名： チャンネル表示盤
  • 入力系統： 10チャンネル独立入力（個別出力装備）
  • 通信方式： RS-485（最大4台連携、総延長500m）
  • 報知機能： 10種類の内蔵音 ＋ 3段階可変白色フラッシュ
  • 電源電圧： AC100V / DC12V 2ウェイ方式

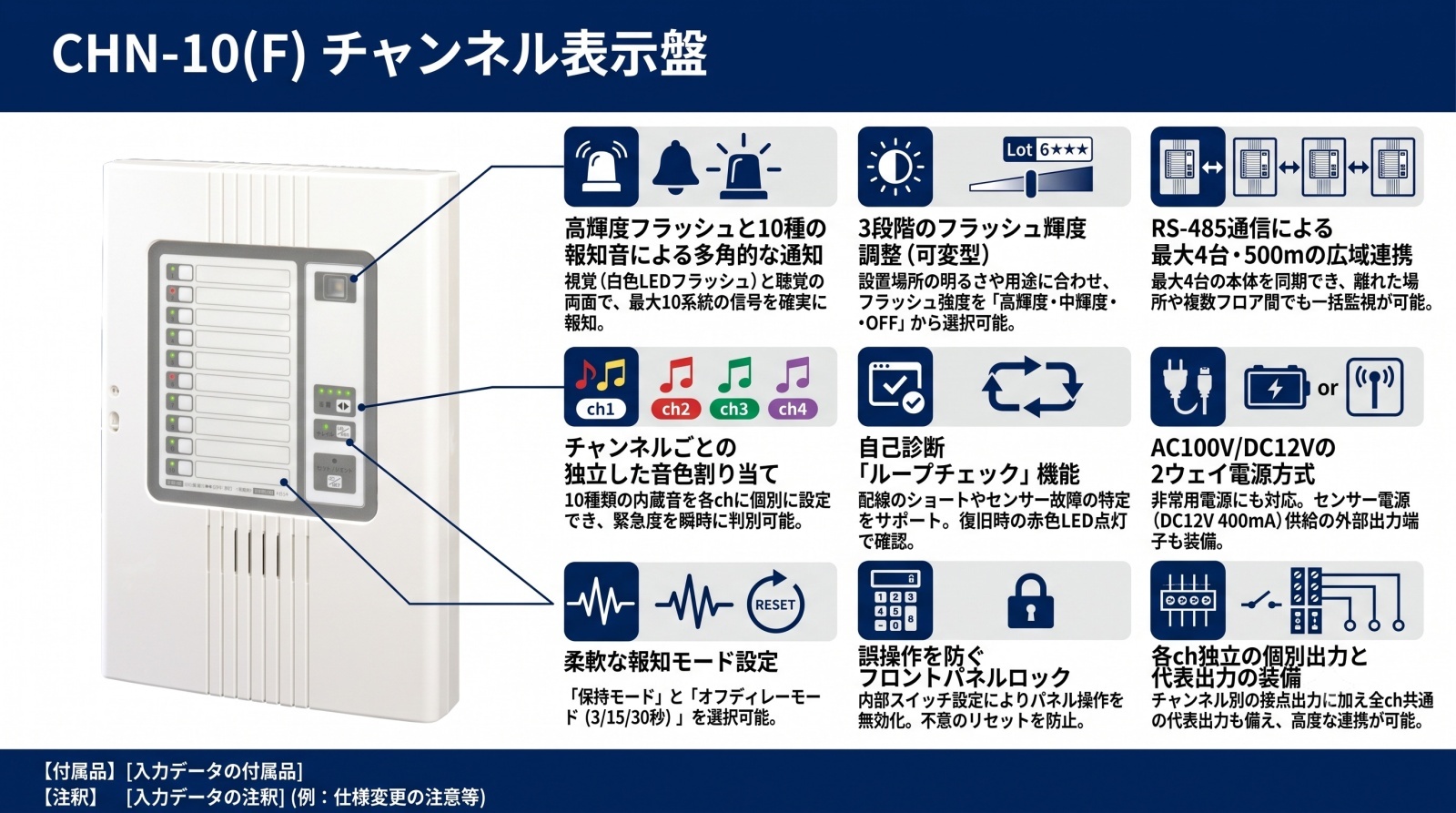

CHN-10(F) チャンネル表示盤 製品画像

資料ダウンロード

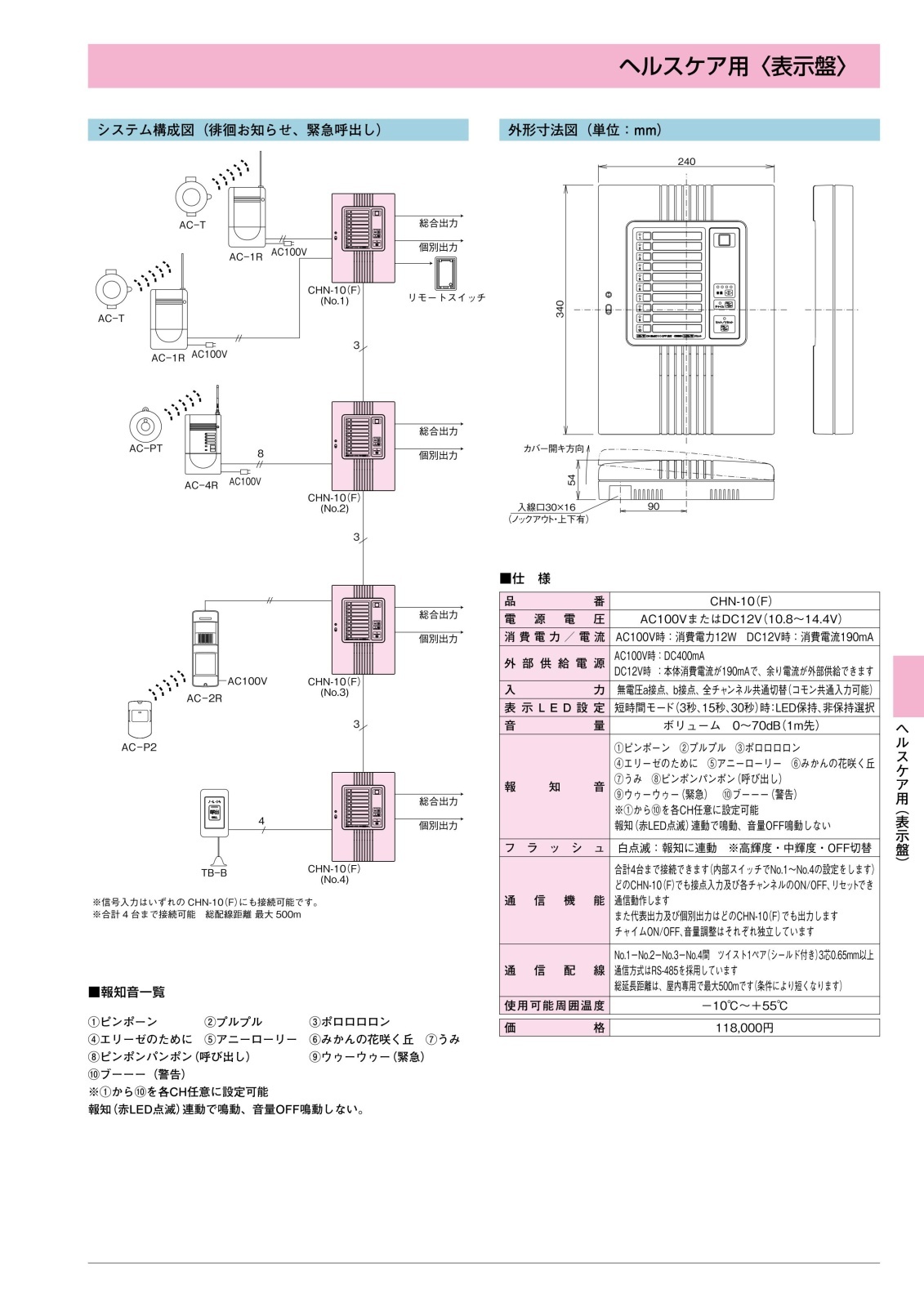

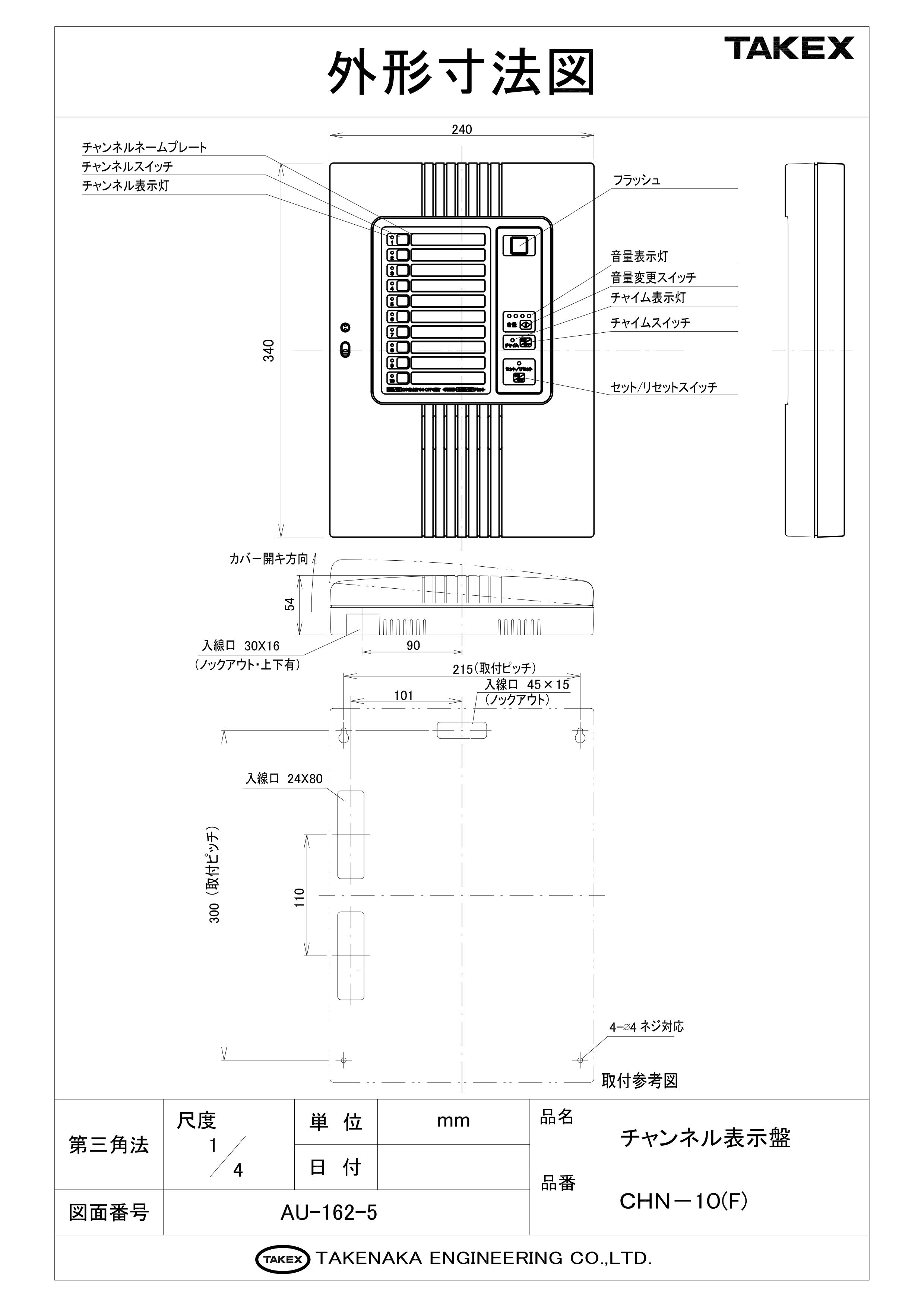

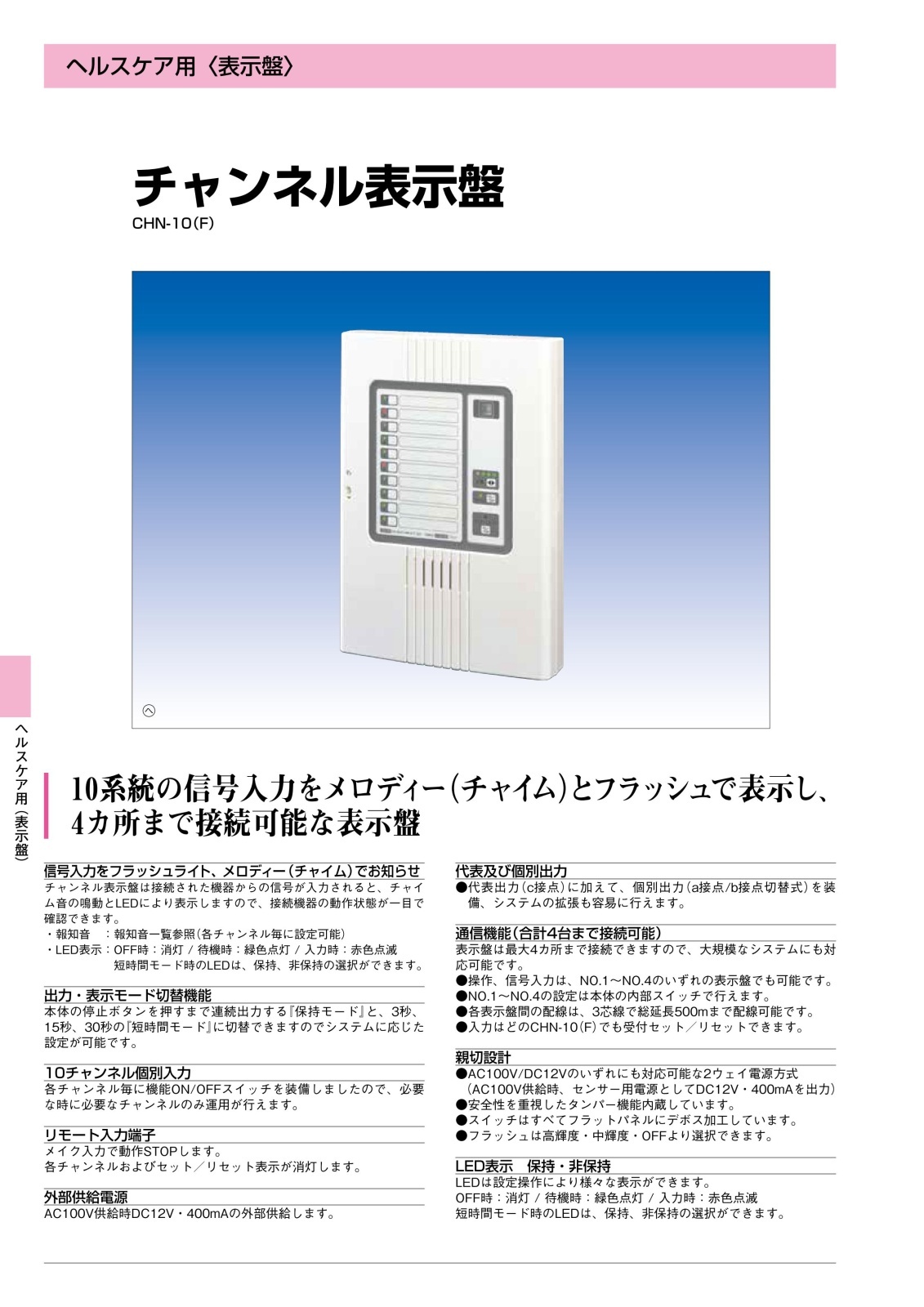

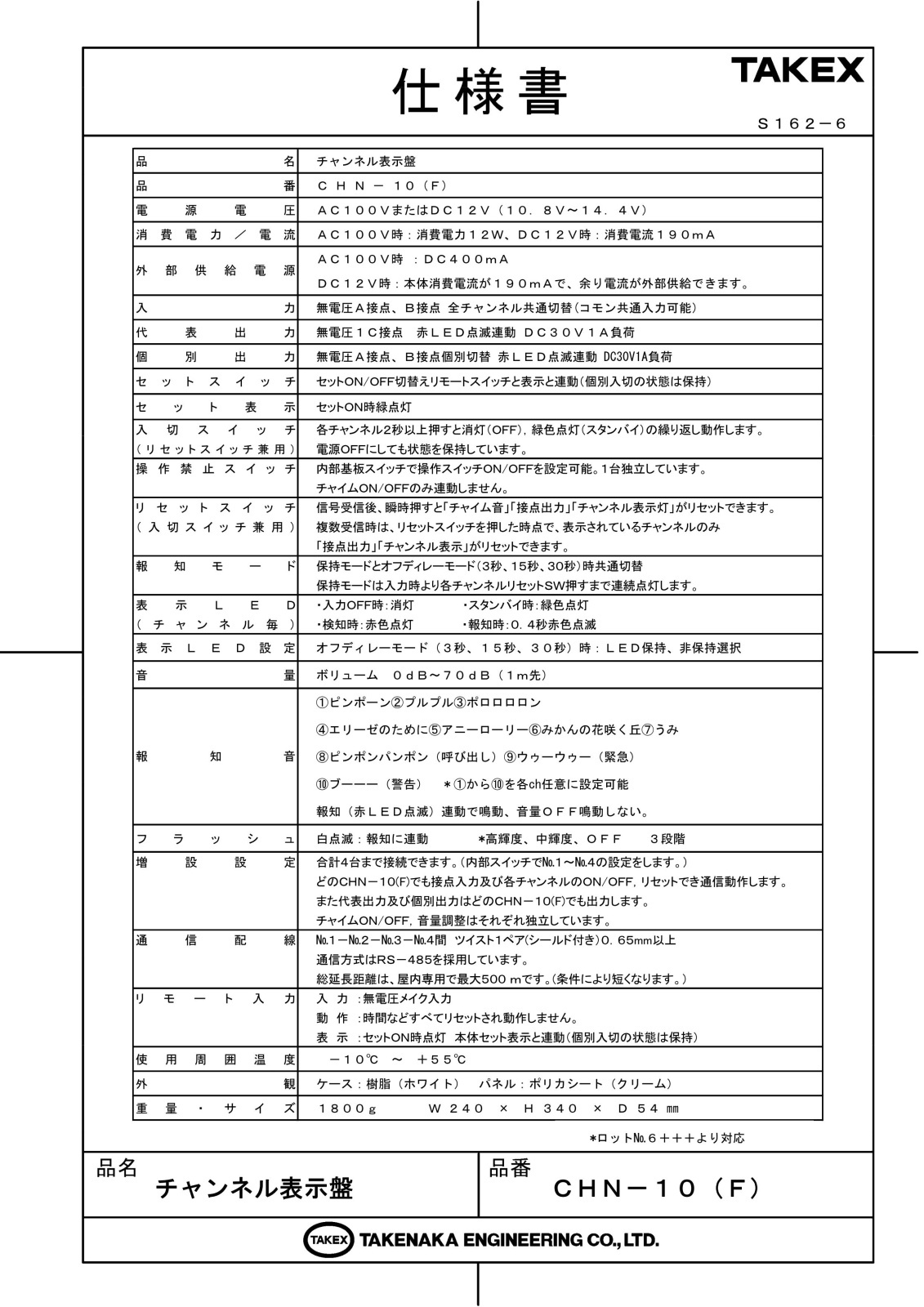

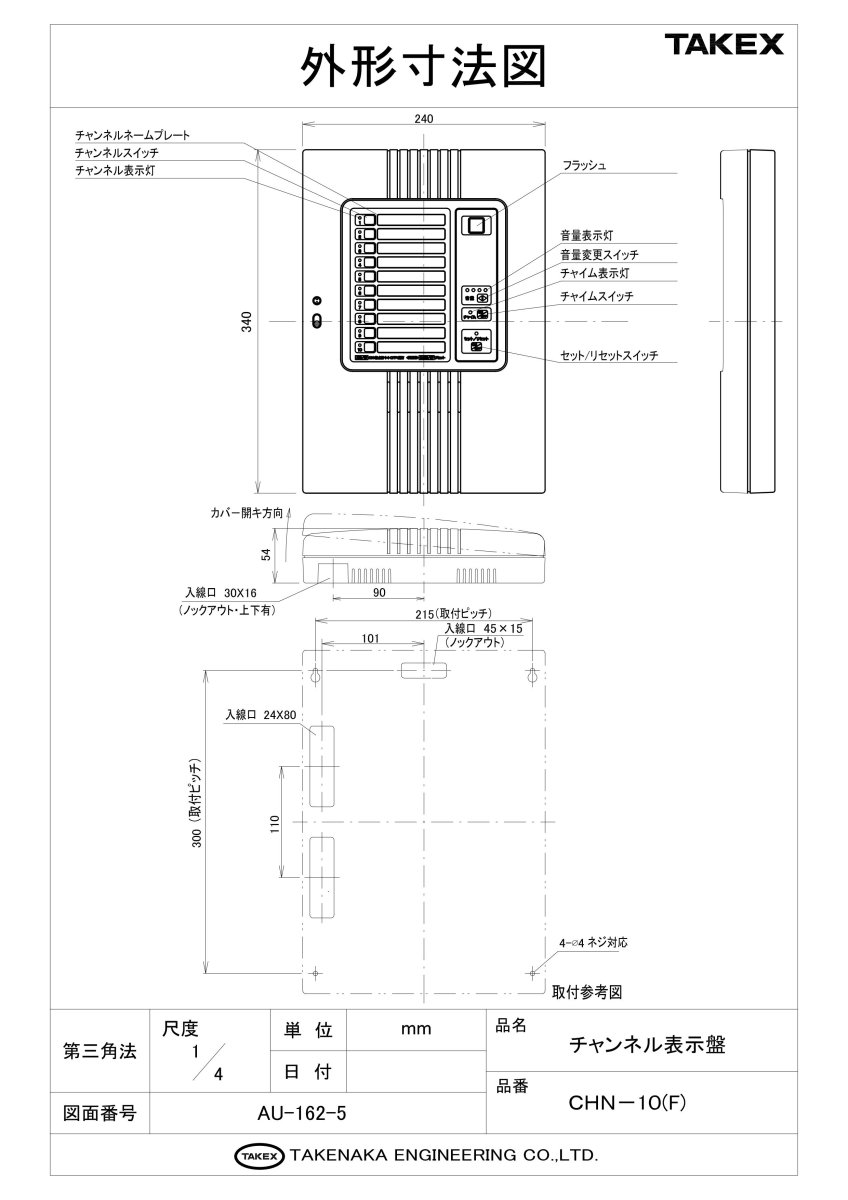

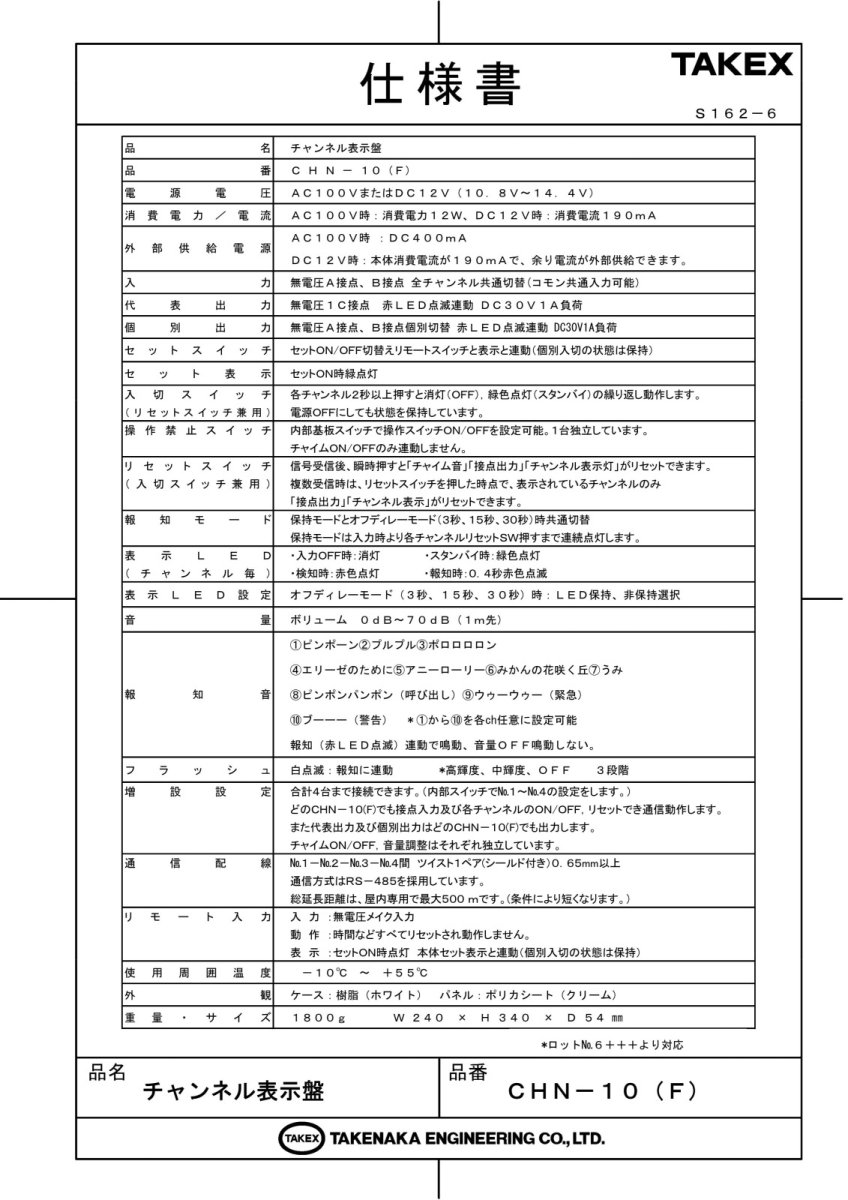

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院や介護施設でのナースコール連携
  • 店舗やオフィスでの来客報知・呼び出し
  • 工場・重要施設でのセンサー発報監視
  • 複数フロアでの一括アラート同期運用

導入前に確認したいポイント

  • 既設CHN-10（旧型）との通信互換性はありません
  • 設置は屋内専用です（防水性能はありません）
  • RS-485通信にはツイストペアシールド線が必要です
  • 個別出力を使用する場合、各ch独立の配線が必要です

主な特長

1. 高輝度フラッシュ ＆ 10種の報知音による確実な通知

信号入力と連動して、高輝度白色フラッシュとメロディーが動作します。音だけでなく視覚的にも報知するため、騒音下や静粛を求められる場所でも確実な状況把握が可能です。

2. 現場環境に合わせたフラッシュ輝度調整機能

Lot 6***以降のモデルでは、フラッシュの発光強度を「高輝度・中輝度・OFF」の3段階から選択可能です。病室付近では低めに、明るい受付では高めに設定するなど、運用場所に最適化できます。

3. RS-485通信による最大4台・500mの広域連携

産業用通信規格RS-485を採用。最大4台までの本体を接続し、どの場所からでも入力確認やリセット操作が行えます。シールド付ツイストペア配線により、最大500mまでの長距離伝送が可能です。

4. チャンネルごとに独立した音色の割り当て

内蔵された10種類の報知音（ピンポーン、エリーゼのために、緊急音等）を、各チャンネルに自由にマッピングできます。「どこで何が起きているか」を音だけで瞬時に判別可能です。

5. 柔軟な出力・表示モード（保持 / オフディレー）

停止ボタンを押すまで継続する「保持モード」と、設定時間（3秒/15秒/30秒）で自動復旧する「オフディレーモード」を切り替え可能。運用システムに合わせた柔軟な設計が可能です。

6. 自己診断「ループチェック」によるトラブル防止

リセット操作時に現場のセンサーが復旧していない場合、表示灯が「赤色点灯」し続けることで異常を知らせます。配線のショートやセンサーの故障を即座に特定できるプロ仕様の設計です。

7. AC100V / DC12Vの2ウェイ電源方式

標準的なAC100Vコンセントからの給電はもちろん、非常用電源としてのDC12V駆動にも対応。AC100V使用時には、センサー用の外部電源（DC12V 400mA）を供給する出力端子も備えています。

8. 誤操作を防ぐフロントパネルロック機能

内部スイッチの設定により、フロントパネルのスイッチ操作を禁止できます。第三者による不意のリセットや設定変更を防止し、システムの信頼性を高めます。

選定時に評価したい強み

  • 視認性： 3段階調整可能な白色フラッシュと大型LEDによる圧倒的な視認性
  • カスタマイズ性： 全10chに独立した音色を割り当て可能で、高度なゾーニングが可能
  • 信頼性： 施工ミスや機器異常を検知するループチェック機能など、現場目線の安全設計
  • 拡張性： RS-485方式により、大規模施設でも渡り配線でスムーズに増設可能

LED表示・動作ステータス表

状態 LED表示 動作内容
スタンバイ（待機中） 緑色点灯 正常に監視を行っている状態です。
オフ（監視除外） 消灯 当該チャンネルの入力を無視します。
報知中（発報） 赤色点滅 センサー検知により、フラッシュ・音・出力が動作しています。
ループチェック（異常） 赤色点灯 リセット操作後も入力接点が閉じ続けている（異常継続）状態です。

製品仕様

項目 内容
品名チャンネル表示盤
品番ＣＨＮ－１０（Ｆ）
電源電圧AC100VまたはDC12V（10.8V〜14.4V）
消費電力／電流AC100V時：消費電力12W、DC12V時：消費電流190mA
外部供給電源AC100V時：DC400mA
DC12V時 ：本体消費電流が190mAで、余り電源が外部供給できます。
入力無電圧A接点、B接点 全チャンネル共通切替（コモン共通入力可能）
代表出力無電圧1C接点 赤LED点滅連動 DC30V1A負荷
個別出力無電圧A接点、B接点個別切替 赤LED点滅連動 DC30V1A負荷
セットスイッチセットON/OFF切替えリモートスイッチと表示と連動（個別入切の状態は保持）
セット表示セットON時緑点灯
入切スイッチ（リセット兼用）各チャンネル2秒以上押すと消灯（OFF）、緑色点灯（スタンバイ）の繰り返し動作。電源OFF時も状態保持。
操作禁止スイッチ内部基板スイッチで操作スイッチON/OFFを設定可能（チャイムON/OFF除く）
リセットスイッチ信号受信後、短押しで「音」「出力」「表示」をリセット。複数受信時は表示chのみリセット。
報知モード保持モード、オフディレーモード（3秒、15秒、30秒）を共通切替
表示LED（ch毎）入力OFF：消灯、スタンバイ：緑点灯、検知：赤点灯、報知：0.4秒赤点滅
表示LED設定オフディレーモード時：LED保持、非保持の選択が可能
音量ボリューム調整 0dB〜70dB（前方1m）
報知音10種類（ピンポーン、プルプル、メロディ各種、緊急音、警告音等）を各ch任意設定可能
フラッシュ白色LED点滅（報知連動）：高輝度、中輝度、OFFの3段階調整
増設設定合計4台まで接続可能。RS-485通信により全台で入力・ON/OFF・リセットが同期。
通信配線ツイスト2ペア（シールド付）φ0.65mm以上×2P、屋内専用、最大500m
リモート入力無電圧メイク入力。動作停止およびリセット連動。
使用可能周囲温度－10℃ 〜 ＋55℃（結露なきこと）
外観ケース：樹脂（ホワイト） / パネル：ポリカシート（クリーム）
重量・サイズ約1800g / W240 × H340 × D54 mm

FAQ

Q：旧型のCHN-10と通信で連携させることはできますか？ A：いいえ、できません。CHN-10(F)（Lot 6***以降）は通信プロトコルが刷新されているため、旧型や初期のCHN-10(F)とは互換性がありません。全台を現行モデルにする必要があります。
Q：フラッシュを完全に消すことは可能ですか？ A：はい、可能です。内部のDIPスイッチ（SW8）を操作することで、フラッシュ輝度を「OFF」に設定できます。
Q：AC100Vで使用している際、センサーに電源を供給できますか？ A：はい、AC100V駆動時には「DC12V 400mA」の外部供給電源端子からセンサー等へ電源を送ることが可能です。
Q：チャンネル表示灯が赤色に「点灯」したまま消えません。故障でしょうか？ A：故障ではありません。「ループチェック」機能が働いています。リセット操作をしても現場のセンサー接点が閉じたまま（報知条件が継続中）である場合に、警告として赤色点灯を維持します。
Q：通信配線にはどのようなケーブルを使えばよいですか？ A：ツイストペアケーブル（シールド付）のφ0.65mm×2P以上をご使用ください。ノイズ耐性を確保するため、シールド付を強く推奨します。
Q：報知音の種類をチャンネルごとに変えることはできますか？ A：はい、内蔵された10種類のメロディー・チャイムから、各チャンネルごとに好きな音を選んで設定することができます。
Q：複数の表示盤を繋いだとき、1台でリセットすると他も止まりますか？ A：はい、RS-485通信で接続された最大4台の表示盤は同期しています。1台でリセット操作を行うと、ネットワーク上の全ての表示盤が連動して停止・復旧します。
Q：設定を変更しましたが反映されません。なぜでしょうか？ A：内部のDIPスイッチによる設定変更は、電源投入時にのみ読み込まれます。設定を変える際は、一度電源スイッチをOFFにしてから変更し、再度ONにしてください。
Q：スイッチを勝手に操作されないようにロックできますか？ A：はい、内部のDIPスイッチ（SW7）をONにすることで、フロントパネルのチャンネル操作やリセット操作を禁止する「操作ロック」が可能です。
Q：屋外に設置して使用できますか？ A：いいえ、本製品は屋内専用です。防水・防滴構造ではないため、屋外や結露の発生する場所、雨水のかかる場所には設置しないでください。
