M-68 マットセンサー TAKEX 竹中エンジニアリング [M-68]

M-68 マットセンサー TAKEX 竹中エンジニアリング [M-68]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットセンサー 徘徊お知らせ ナースコール連動 高齢者介護

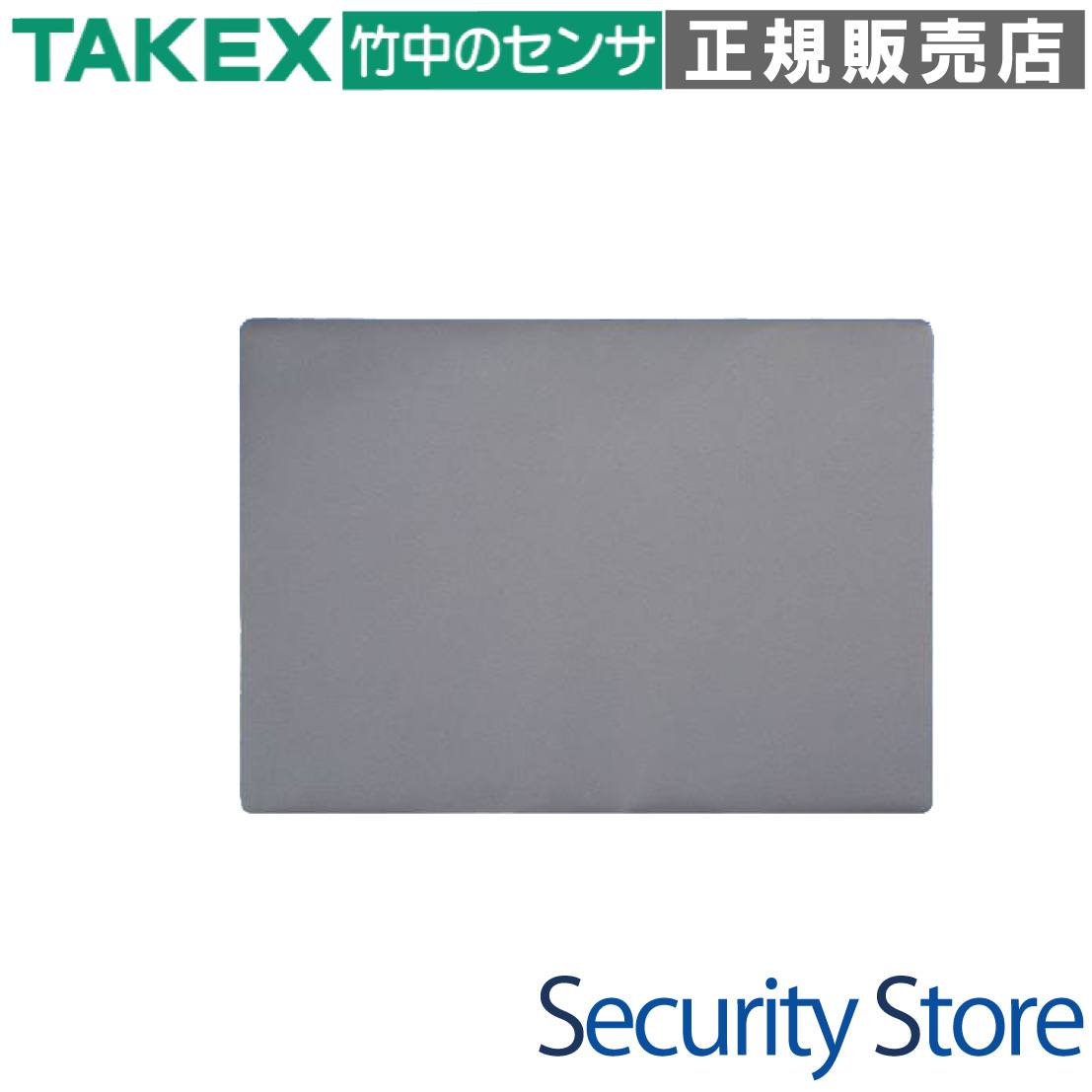

マットセンサー M-68

M-68は、ベッドサイドや部屋の出入り口に敷設することで、対象者の離床や徘徊を確実に検知し、介護者へ知らせる高耐久マットセンサーです。厚さわずか6mmの薄型設計ながら、内部にケブラー繊維を組み込んだ断線に強いリード線を備え、過酷な医療・介護現場での長期運用を支えます。

  • 型番： M-68
  • 製品名： マットセンサー（標準サイズ）
  • 方式： 無電圧接点出力（受圧連動型）
  • 主な用途： 病院・介護施設での徘徊お知らせ、離床検知、就寝管理
  • 設置環境： 屋内床面（ベッドサイド、ドア前、通路など）
  • 特記仕様： 感圧3kg/10cm2、日常生活防水、ケブラー繊維入りコード

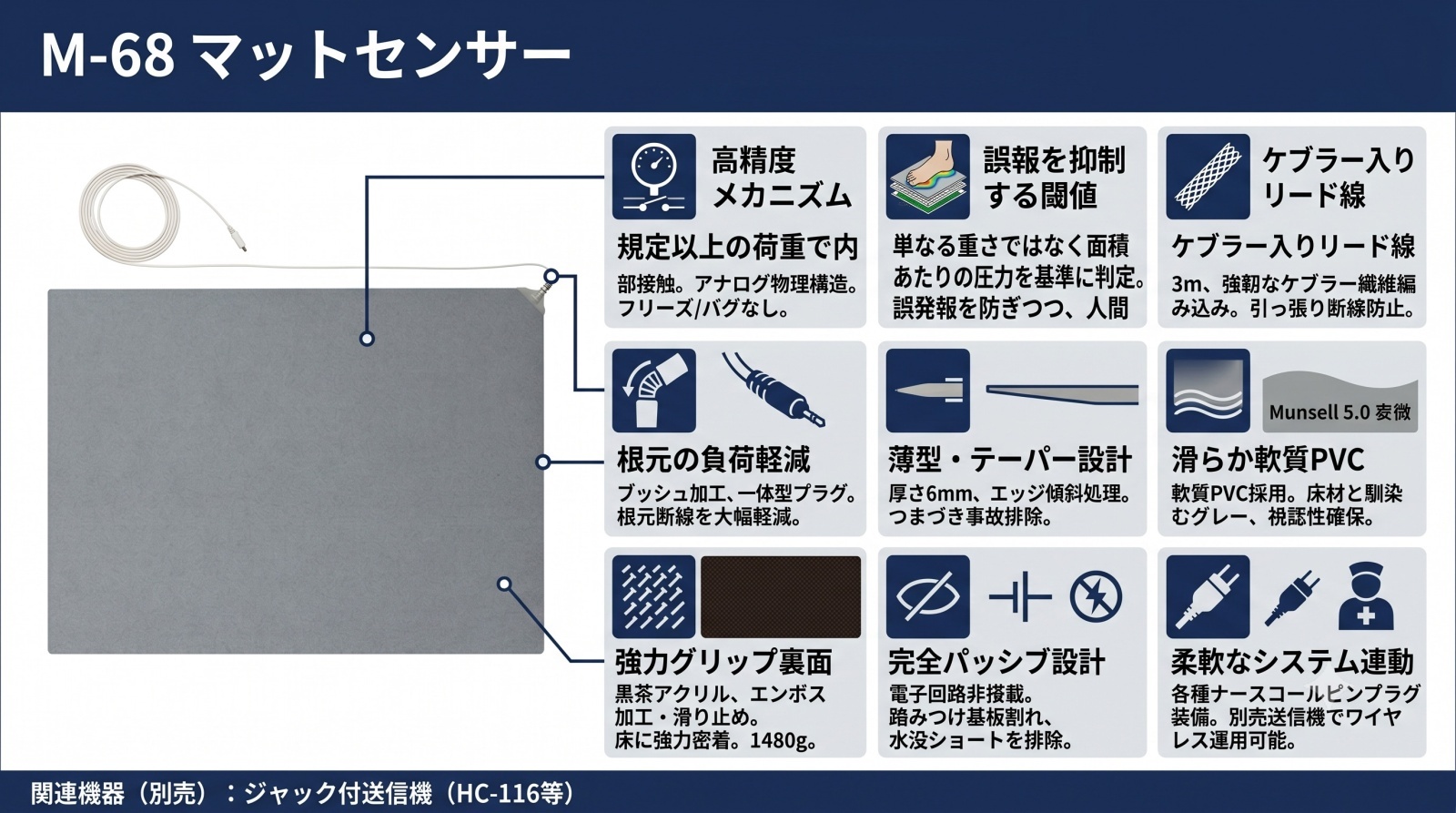

マットセンサー M-68

資料ダウンロード

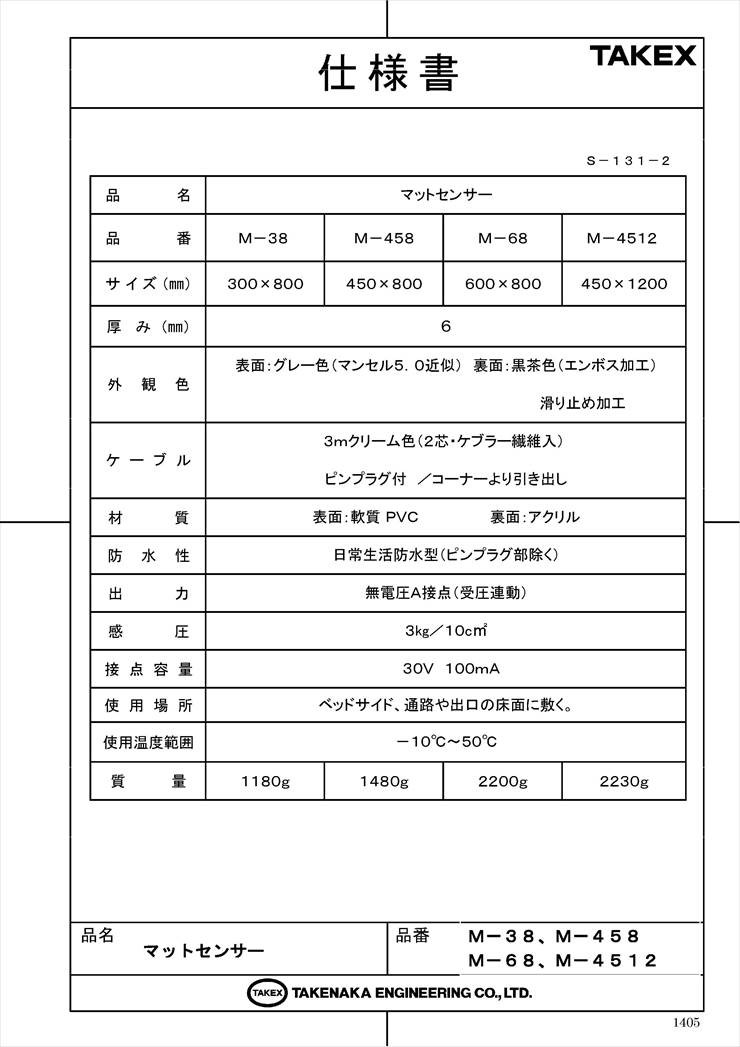

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院や老人福祉施設での患者の就寝管理
  • ナースコール呼び出し端子と連動した徘徊報知
  • ご家庭での要介護者の夜間離床見守り
  • 通路への設置による無断外出の早期発見

導入前に確認したいポイント

  • 接続先（ナースコール、送信機等）の接点仕様
  • 設置予定場所の床材（滑り止めの相性）
  • 車椅子やキャスター付き台車が通過する動線か
  • 必要となるマットのサイズ（本機は600×800mm）

特長

精密な面圧検知メカニズム

内部に特殊な面状の接点機構を内蔵。外部からの荷重が規定値（感圧：3kg/10cm2）を超過した際に正確に反応します。面積あたりの圧力で判定するため、軽量な荷物の落下等による誤報を抑え、人間の足裏や体幹による加圧を確実に捉えます。

断線トラブルを激減させるケブラー繊維入りコード

現場での故障原因で最も多い「リード線の断線」を防ぐため、3mの2芯コード内部に高強度なケブラー繊維（パラ系アラミド繊維）を組み込んでいます。ベッドの移動や足の引っかかりによる強烈な引っ張り応力に対し、極めて高い耐張力を発揮します。

つまづきを防止する6mmの薄型フラットデザイン

センサーの厚みはわずか6mmに抑えられており、歩行時の違和感や段差によるつまづきを最小限に抑えています。表面は凸凹をなくした滑らかな軟質PVC素材を採用し、リハビリシューズ等での歩行も妨げません。

床面に強力に密着するノンスリップ設計

裏面には床からずれないよう、アクリル材質のノンスリップ素材を採用。さらに特殊なエンボス加工（凸凹面）を施すことで、フローリングや塩ビシート等の床面に対して強力な摩擦係数を生み出し、歩行によるマットのズレを物理的に防止します。

金メッキ仕様のピンプラグで高い信頼性を維持

接続端子となるピンプラグには金メッキ加工を採用しました。長期間の使用においても腐食や酸化による接触不良を防止し、微小信号を安定して接続先のシステムへ伝達します。リード線引き出し部もブッシュ加工で補強されています。

日常生活防水仕様で清掃・消毒が可能

マット本体は日常生活防水仕様となっており、万が一の汚染時もアルコールや中性洗剤を用いた拭き取り清掃、洗浄が可能です。衛生管理が重視される医療・介護の現場でも清潔に保つことができます（※プラグ部は除く）。

ナースコールシステムとの容易なインテグレーション

無電圧a接点出力のため、オプションの分配コンセントを使用することで、既設の各社ナースコールシステムに容易に組み込めます。また、ワイヤレス送信機と接続することで、配線不要の徘徊報知システムとしても運用可能です。

運用現場に合わせた豊富なサイズラインナップ

本モデル「M-68（600×800mm）」のほか、省スペースなM-38、広範囲をカバーするM-4512など、設置環境の広さや対象者の動線に合わせて最適なサイズを選択いただけます。M-68はベッドサイドの標準的な動線カバーに最適です。

選定時に評価したい強み

  • 高い耐久性： ケブラー繊維入りコードとブッシュ加工による断線防止構造。
  • 確実な検知： 3kg/10cm2の適切な感圧設定により、誤報と失報を両立して抑制。
  • 安全設計： 6mmの薄型化とテーパーエッジ、裏面エンボス加工による転倒防止。
  • メンテナンス性： 日常生活防水により、消毒液を用いた拭き掃除が可能。

施工・設置ガイド

本製品は「物理的な無電圧接点センサー」です。正しく機能させるため、以下の条件を守って設置してください。

確認項目 この製品での考え方
設置ポジション ベッドサイドの場合、ベッドの縁からマットの長辺を平行に、足の着地点がマット中心にくるよう配置します。
配線ルート リード線が歩行者の動線を横切らないよう、ベッド下や壁際に沿ってルーティングしてください。
清掃・衛生 汚れはアルコールや中性洗剤で清掃可能です。ピンプラグ部は水に濡らさないよう注意してください。
保管方法 内部電極の塑性変形を防ぐため、絶対に折り曲げたり丸めたりせず、平面のまま保管してください。

製品仕様

項目 内容
品名 マットセンサー
品番 M-68
接点容量 DC30V・100mA（最大）
出力信号 無電圧a接点（受圧連動：荷重がかかると閉）
感圧 3kg／10cm2
防水性 日常生活防水型（ピンプラグ部除く）
ケーブル 3m クリーム色（2芯・ケブラー繊維入り）、ピンプラグ付、コーナーより引き出し
使用可能周囲温度 －10℃ 〜 ＋50℃
材質 表面：軟質PVC（グレー色）
裏面：アクリル（ノンスリップ素材配合、エンボス加工、黒茶色）
外形寸法 600mm × 800mm
有効検知部 560mm × 760mm
厚み 6mm
質量 約2.3kg（1,480g/センサー部自重含む）

FAQ

Q：車椅子でマットの上を通過しても大丈夫ですか？ A：いいえ、避けてください。キャスター等の局所的な点荷重がかかると、表面材の破断や内部センサーの物理的破壊の原因となります。
Q：丸めてコンパクトに保管できますか？ A：できません。折り曲げや丸めは内部電極の変形を引き起こし、常時検知状態になる等の故障に繋がります。必ず平面状態で保管してください。
Q：センサー本体に電源は必要ですか？ A：いいえ、不要です。物理的な加圧によって接点を開閉する無電圧接点方式のため、電池や電源供給は必要ありません。
Q：どのメーカーのナースコールでも使えますか？ A：多くのメーカー（ケアコム、アイホン等）に対応可能ですが、接続には各社システムに合わせた「分配コンセント（オプション）」が必要です。
Q：センサーにLEDなどは付いていますか？ A：本製品にはインジケーター類は搭載されていません。検知状態は接続先のナースコール親機や送信機側で確認する仕組みです。
Q：水洗いはできますか？ A：日常生活防水仕様ですので、マット表面の拭き取りや洗浄は可能ですが、ピンプラグ部は防水ではありません。水に浸すことは避けてください。
Q：重い荷物を置いたままにするとどうなりますか？ A：3kg/10cm2以上の荷重がかかり続けると、接点が常時ONの状態になり、ナースコールが鳴り止まなくなります。荷重を取り除けば復旧します。
Q：コードが断線した際、自動で通知されますか？ A：本製品自体に自己診断機能はありません。システム側で「抜け検知」等の設定を行うか、週1回程度の定期的な動作確認を推奨します。
Q：金メッキプラグのメリットは何ですか？ A：耐食性に優れ、錆びによる接触不良を防ぎます。微弱な電流を扱う介護用センサーにおいて、長期間の安定動作を保証する重要な要素です。
Q：感度の調整（もっと軽く反応させる等）はできますか？ A：本体に調整ボリュームはありません。3kg/10cm2の固定仕様です。これは誤報を最小限にするための最適な設定値となっています。
