M-A4 マットセンサー TAKEX 竹中エンジニアリング [M-A4]

M-A4 マットセンサー TAKEX 竹中エンジニアリング [M-A4]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットセンサー ヘルスケア 屋内用 A4ポータブル

マットセンサー M-A4

竹中エンジニアリングが誇る高信頼マットセンサーシリーズの性能をそのままに、A4サイズに凝縮したポータブルモデルです。離床検知や通行検知のデモ用として、また省スペースな簡易スイッチとして幅広い現場で活用いただけます。

  • 型番： M-A4
  • 製品名： マットセンサー
  • 検知方式： 面状加重検知（無電圧メイク接点出力）
  • 主な用途： 離床検知、デモ機、省スペース通行検知、簡易スイッチ
  • 設置場所： ベッドサイド、通路、出口等の床面（屋内専用）
  • 電源： 不要（パッシブセンサー）

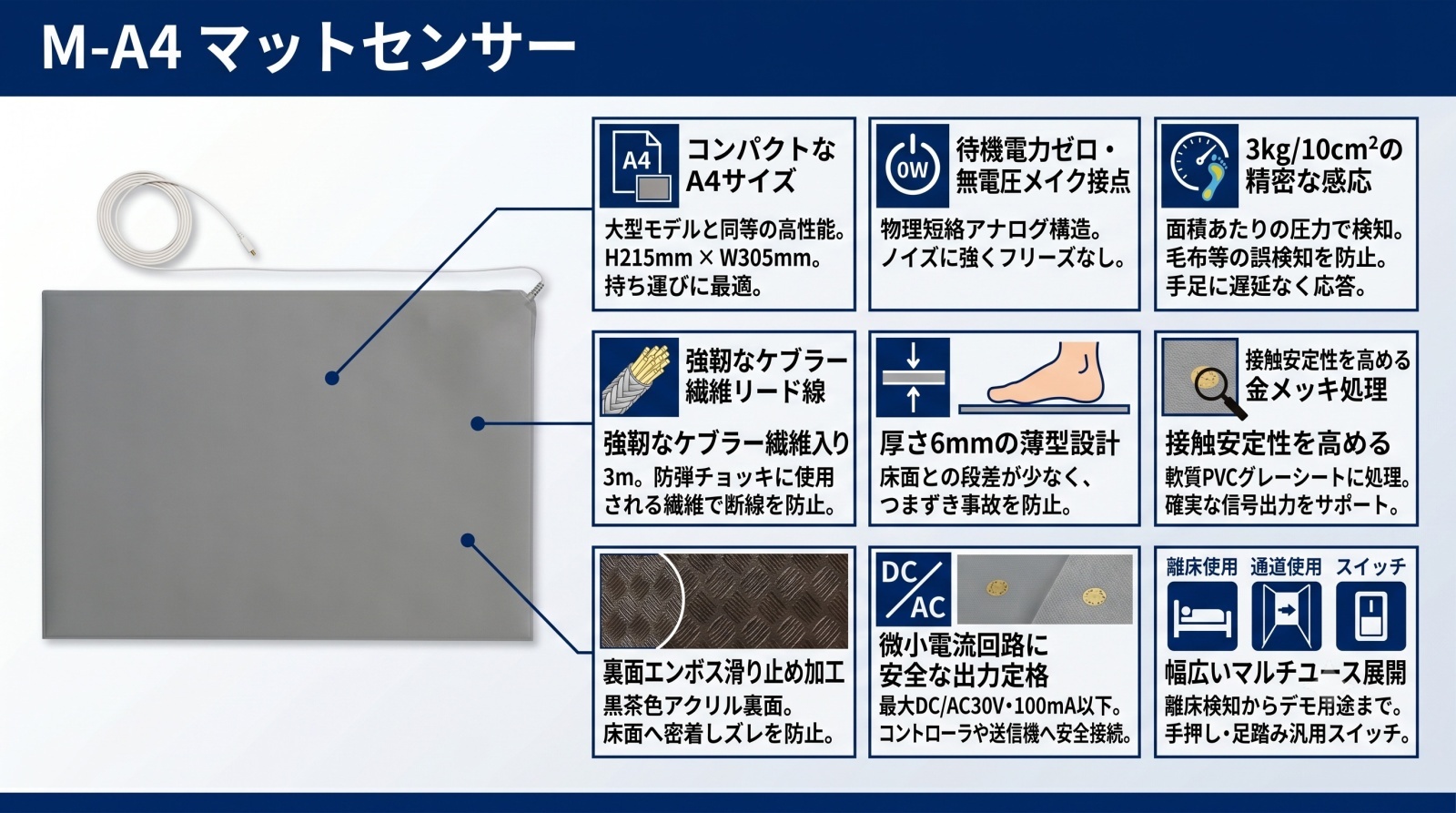

マットセンサー M-A4 製品画像

資料ダウンロード

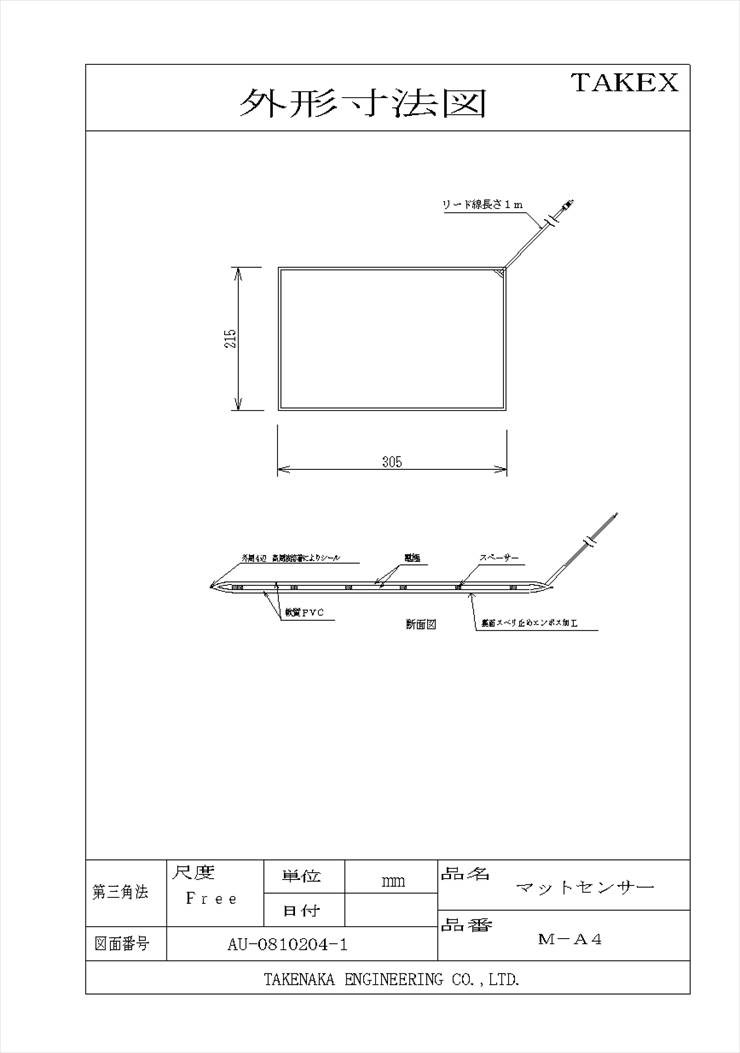

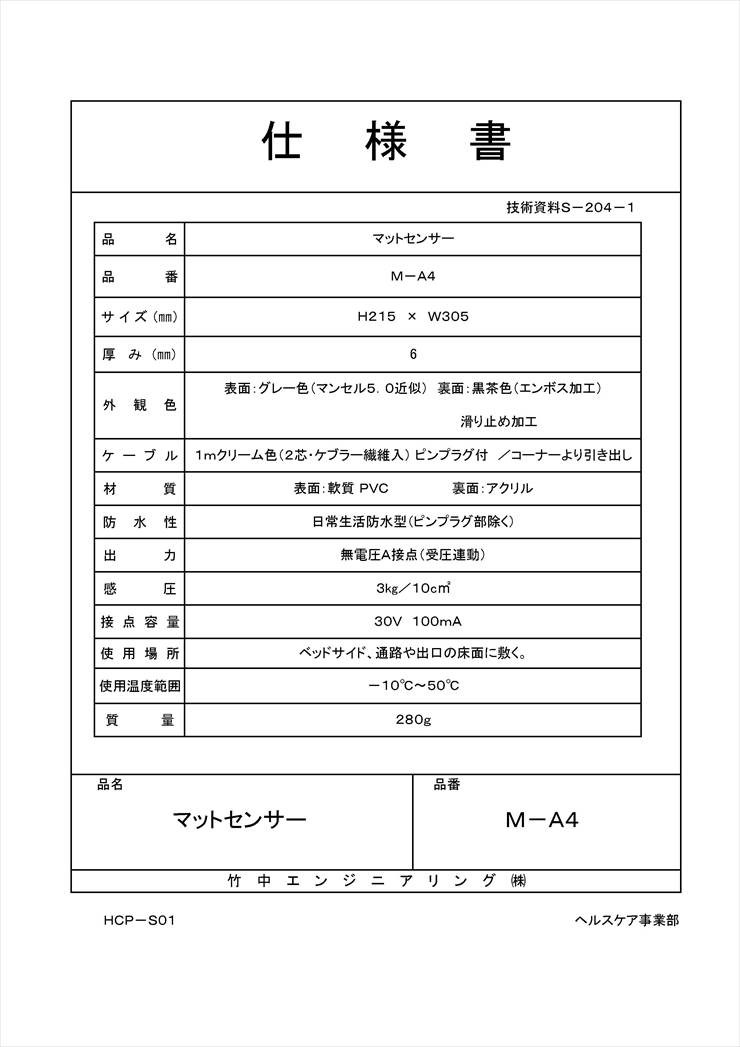

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 製品導入前の性能テスト・デモ用
  • ベッドサイドの離床検知（省スペース用）
  • 足踏みや手押しによる機器連動スイッチ
  • 狭い通路や出入口の通過監視

導入前に確認したいポイント

  • 接続先機器が30V 100mA以下の接点入力に対応しているか
  • 床面が平滑で荷重が均等にかかる場所か
  • 常時重い荷物を載せるような環境ではないか
  • 防水が必要な場所ではないか（ピンプラグ部は非防水）

特長

高信頼シリーズの性能を継承したポータブル版

TAKEXの主力マットセンサー「M-38」「M-68」等と同じ材質・感度を採用しています。A4サイズ（H215×W305mm）というコンパクトさを実現しながら、プロ仕様の検知性能を損なうことなく持ち運びやデモに活用できます。

ケブラー繊維組み込みによる圧倒的な耐張力

3mのリード線内部には、防弾チョッキ等にも使用される高強度な「ケブラー繊維」が組み込まれています。現場でケーブルを強く引っ掛けたり、引きちぎるような負荷がかかっても断線しにくい、堅牢な設計です。

待機電力ゼロの物理接点デバイス

荷重によって内部スイッチが短絡するアナログ構造のため、センサー自体に電源を供給する必要がありません。待機電力を一切消費せず、電気的ノイズの影響も受けにくい極めて安定した動作が可能です。

3kg/10cm2の適切な検知感度

軽く踏む、あるいは手で押し込むことで確実に反応する3kg/10cm2の感圧設計。人間の足踏み動作に対して遅延なく無電圧a接点を出力し、ナースコールや表示灯、ブザー等との連動を確実に行います。

エンボス加工による優れた滑り止め効果

裏面にはアクリル素材を採用し、全面に滑り止めのエンボス加工を施しています。床面に敷いた際のズレを防止し、利用者が踏み込んだ際や歩行時の安全性・安定性を確保しています。

柔軟性と耐久性を両立した軟質PVC表面

表面シートにはグレー色の軟質PVCを採用。厚さわずか6mmのスリム設計でつまずきにくく、マットセンサーとしての柔軟な反応性と、日常的な歩行に耐えうる物理的耐久性を両立しています。

多彩なシステム連携を可能にするピンプラグ仕様

ケーブル先端には標準的なピンプラグが装備されており、専用受信機等へワンタッチで接続可能です。また、プラグを切断して端子台へ結線することもでき、BtoBの多様なシステム構築に柔軟に対応します。

広範な動作環境に対応する耐候性

マイナス10℃からプラス50℃までの幅広い温度範囲で使用可能です。寒冷地の屋内施設から夏場の高温になりやすい廊下まで、環境を問わず安定した検知性能を維持します。

選定時に評価したい強み

  • ポータビリティ： デモや一時的な設置に最適なA4サイズ重量約340g。
  • 断線耐性： ケブラー繊維入りケーブルによる抜群の引張強度。
  • メンテナンスフリー： 電池不要・調整不要のアナログ接点方式。
  • 安全性： 段差を感じさせない厚み6mmと裏面滑り止め加工。

施工・設置ガイド

床面のゴミや突起物を取り除き、平滑な場所に敷設してください。ベッドサイドに設置する場合は、利用者の足が最初に付く位置を想定して配置します。ケーブルの根元部分には過度な張力がかからないよう、余長を持たせて固定することを推奨します。

確認項目 この製品での考え方
折り曲げの可否 厳禁。内部接点の座屈・ショートの原因となります。
連続荷重の制限 禁止。重い家具の下敷きにすると接点が復旧しなくなります。
清掃方法 日常生活防水仕様。固く絞った布で拭いてください。丸洗いは不可。
接続の極性 なし。2芯ケーブルを無極性で接続可能です。

製品仕様

項目 内容
品名 マットセンサー
品番 M-A4
サイズ H215 × W305mm
厚み 6mm
接点容量 DC/AC 30V ・ 100mA 以下
出力信号 無電圧a接点（受圧連動：メイク）
感圧 3kg / 10cm2
防水性 日常生活防水型（ピンプラグ部を除く）
ケーブル 3m クリーム色（2芯・ケブラー繊維入り） ピンプラグ付き
使用可能周囲温度 -10℃ 〜 +50℃
材質 表面：軟質PVC（グレー） / 裏面：アクリル（黒茶・エンボス加工）
質量 約340g
設置場所 屋内：ベッドサイド、通路や出口の床面

FAQ

Q：電池や電源は必要ですか？ A：不要です。荷重がかかった際に物理的にスイッチが閉じる無電圧接点方式のため、センサー単体での電源供給は必要ありません。
Q：どのくらいの重さで反応しますか？ A：3kg / 10cm2 の荷重で反応するように設計されています。人の足踏みや手での押し込みで確実に検知します。
Q：ケーブルが断線しやすいことはありませんか？ A：ケーブル内部に高強度のケブラー繊維を組み込んでいるため、一般的な通信線に比べ、引張荷重による断線に対して非常に強い耐性を持っています。
Q：水に濡れても大丈夫ですか？ A：マット本体は日常生活防水仕様ですが、接続先のピンプラグ部は防水ではありません。また、水没させるような使い方は避けてください。
Q：ピンプラグを切り落として端子台に接続できますか？ A：可能です。現場の仕様に合わせてプラグを切断し、被覆を剥いて結線いただけます。その際、中のケブラー繊維が残りますので適切に処理してください。
Q：マットの上にベッドの脚を置いてもいいですか？ A：禁止です。常時荷重がかかると接点が戻らなくなる故障の原因となります。家具や機材の下敷きにならないよう設置してください。
Q：保管時に折り曲げて収納できますか？ A：絶対に折り曲げないでください。内部の面状接点が破壊され、常にオン状態（ショート）になる致命的な故障を招きます。
Q：本体に検知を確認できるLEDはありますか？ A：本体にLEDなどの表示灯は搭載されておりません。動作確認は接続先のコントローラや警報機側の表示で行ってください。
Q：複数台を同時に繋いで検知エリアを広げられますか？ A：はい、複数台を並列接続することで、いずれかのマットが踏まれた際に検知信号を出すエリア拡張が可能です。
Q：屋外で使用できますか？ A：屋内専用です。直射日光や雨風にさらされる場所での使用は、材質の劣化や故障を早めるため推奨しません。
