BS-2 ベッドセンサー （幅狭サイズ） TAKEX 竹中エンジニアリング [BS-2]

BS-2 ベッドセンサー （幅狭サイズ） TAKEX 竹中エンジニアリング [BS-2]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） ベッドセンサー 離床検知 介護報知システム 幅狭サイズ

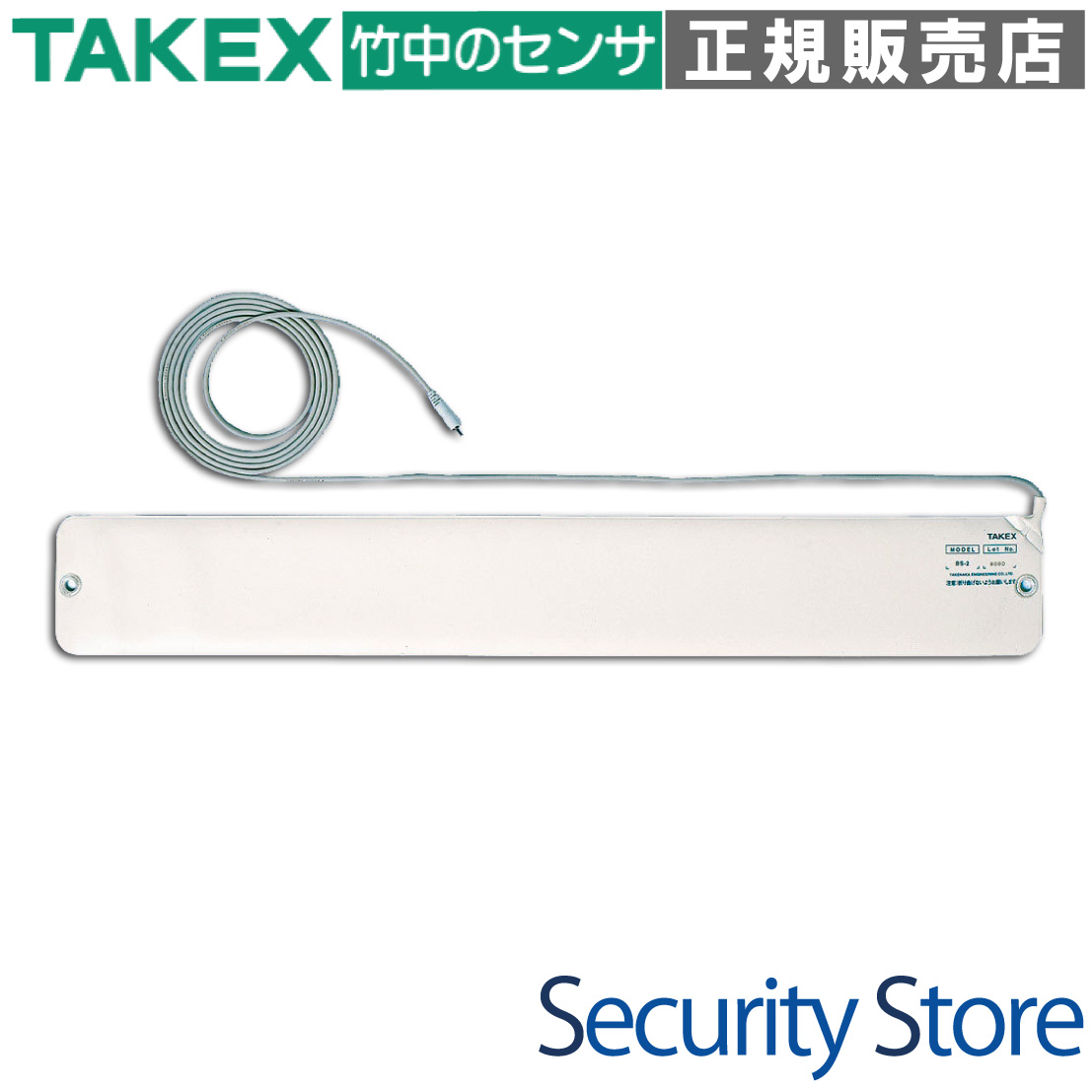

ベッドセンサー BS-2 （幅狭サイズ）

ベッド上に敷くだけで利用者の加重を検出し、離床や起き上がりをナースコールへ報知する面状感圧センサーです。厚さわずか5mmの極薄設計により、利用者に違和感を与えず、安定した見守り環境を実現します。

  • 型番： BS-2
  • 製品名： ベッドセンサー （幅狭サイズ）
  • 検知方式： 面状感圧接点方式（0.8kg/10cm2）
  • 主な用途： 起き上がり検知、離床検知、端部移動検知、就寝状況の把握
  • 設置場所： 病院、高齢者施設、仮眠室などのベッド（シーツ・敷布団の下）
  • 特長： 耐久性に優れたケブラー繊維入りリード線、日常生活防水構造

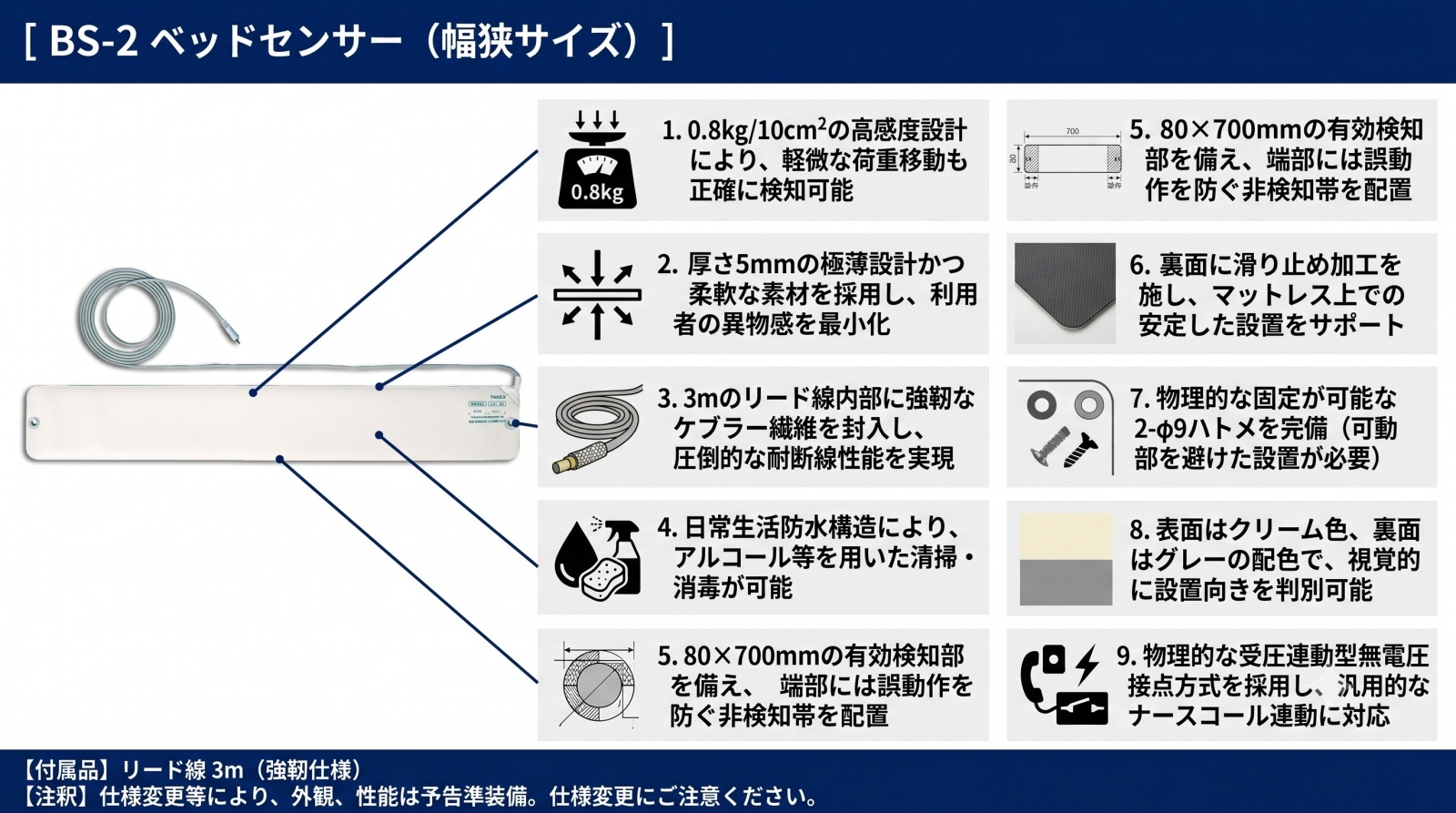

ベッドセンサー BS-2 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院や高齢者施設での離床・徘徊お知らせ
  • 利用者の起き上がり動作の早期検知
  • ベッド端部への移動による転倒リスクの軽減
  • 鉄道・消防などの仮眠室での就寝状況把握

導入前に確認したいポイント

  • 起き上がり検知には「変換器（BX-1）」が必要です
  • 利用者の体格や寝姿勢（幅狭サイズが適しているか）
  • 既設ナースコールとの接続端子形状の確認
  • 電気毛布などの熱源を併用しない環境か

特長

高感度な受圧検知アルゴリズム

荷重0.8kg/10cm2で確実に反応する高感度な面状接点機構を採用しています。体重の軽い利用者や、厚手のシーツ・敷布団の下に敷いた状態でも、わずかな荷重移動を的確にキャッチし、離床や移動の予兆を逃しません。

違和感を与えない5mmの極薄設計

センサー本体の厚みはわずか5mmです。マットレスの上に敷設しても段差や異物感がほとんどなく、利用者の快適な睡眠を妨げることなく24時間の見守りが可能です。外装には柔軟な塩化ビニール素材を採用しています。

断線トラブルを防ぐケブラー繊維入りリード線

現場で発生しやすいケーブルの引きちぎりや過度な引っ張りに対応するため、3mのリード線内部には防弾素材として知られる「ケブラー繊維」を編み込んでいます。圧倒的な機械的強度により、断線によるシステムダウンを最小限に抑えます。

設置の安定性を高める滑り止めとハトメ固定

裏面には全面滑り止め加工が施されており、マットレス上でのズレを防止します。また、端部には2箇所のハトメ（ひも通し穴）を設けており、必要に応じて紐で物理的に固定することで、寝返りの激しい利用者の環境でも安定した検知位置を維持できます。

衛生面に配慮した日常生活防水構造

日常生活防水仕様となっているため、万が一の失禁や嘔吐物による汚染時も、アルコールや中性洗剤を用いた拭き取り清掃が可能です。常に清潔な状態を保つことが求められる医療・介護現場の要求に応えます。

設置しやすい幅狭コンパクトサイズ

本モデル（BS-2）は幅120mmの幅狭サイズとなっており、特定のエリア（肩付近やベッドの端）を狙った設置が容易です。体格の良い方や寝姿勢が安定している利用者に最適で、限られたスペースでもスマートに設置できます。

金メッキ仕様の高品質コネクタ

リード線先端のピンプラグには耐腐食性に優れた金メッキ処理を施しています。長期間の運用でも接触不良のリスクを低減し、安定した信号伝達を維持するBtoB品質の設計です。

選定時に評価したい強み

  • 高い耐久性： ケブラー繊維入りリード線により、物理的な破損リスクを大幅に軽減。
  • 施工性： 薄型かつ柔軟な素材で、あらゆるベッド環境に即座に導入可能。
  • 信頼の検知： 物理的な接点方式のため、電子的な誤作動が少なく安定した動作。
  • メンテナンス性： 防水構造と汚れに強い表面加工で、日々の消毒・清掃が容易。

施工・設置ガイド

本機は運用目的に合わせて、設置場所と接続機器を適切に選択する必要があります。

運用目的 設置位置の目安 必要機器・配線の考え方
起き上がり・離床検知 利用者の肩から背中にかかる位置 「ベッドセンサー変換器 BX-1」を中継し、ナースコールへ接続します。
端部移動検知 ベッドの降り口となるコーナー部 分配コンセント等を介して、直接ナースコールへ接続可能です。
固定方法 ハトメ穴に紐を通し固定 ※可動部（ギャッチアップ機構）には絶対に結ばないでください。

製品仕様

項目 内容
品名 ベッドセンサー（幅狭型）
品番 BS-2

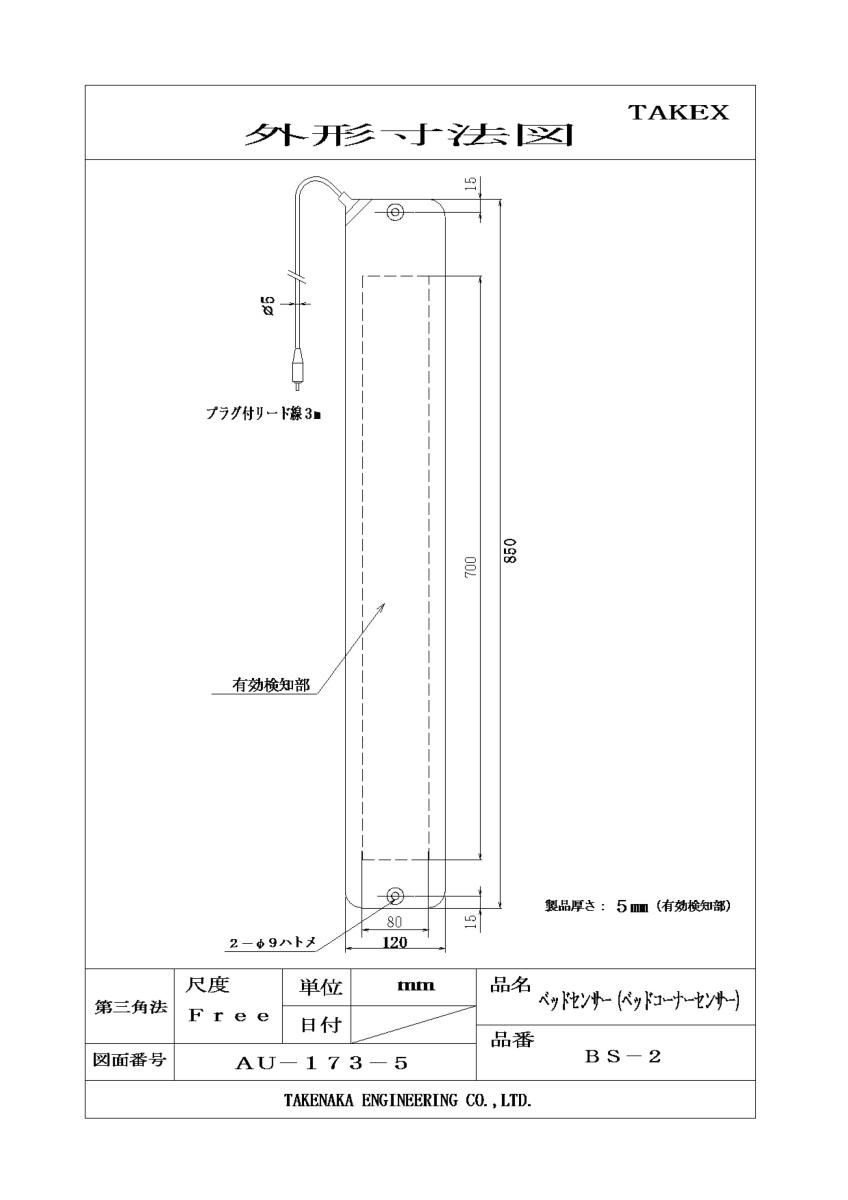

外形寸法 120(W) × 850(L) × 5(D) mm
有効検知部サイズ 80(W) × 700(L) mm
質量 約290g
接点容量 15V・100mA（最大）
出力信号 無電圧a接点（荷重がかかると閉じる）
感圧性能 0.8kg／10cm2
防水性 日常生活防水型
ケーブル 3m クリーム色（2芯・ケブラー繊維入・ピンプラグ付）
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
材質 表面：軟質PVC（クリーム色） / 裏面：軟質PVC（グレー・滑り止め加工）

FAQ

Q：BS-2（幅狭型）とBS-3（標準型）のどちらを選べばよいですか？ A：通常は検知エリアが広いBS-3を推奨しますが、特定の箇所を狙って設置したい場合や、体格・寝姿勢が安定している利用者の場合は、コンパクトなBS-2が適しています。
Q：起き上がり検知をしたいのですが、単体で動作しますか？ A：離床（荷重が抜けた時）の報知には、信号を反転・保持させるための「ベッドセンサー変換器 BX-1」が別途必要です。
Q：電気毛布や湯たんぽと一緒に使えますか？ A：使用可能温度の上限が50℃のため、熱源との併用は避けてください。熱による変形や故障の原因となります。
Q：体重が軽い子供や高齢者でも反応しますか？ A：0.8kg/10cm2という高感度設計ですので、軽量な利用者様でも十分にご使用いただけます。
Q：センサーは水洗いできますか？ A：日常生活防水ですが、水中への浸漬はできません。汚れた場合は、アルコールや中性洗剤を含ませた布で拭き取ってください。
Q：ケーブルが断線した場合は修理できますか？ A：リード線一体成型構造のため、原則として本体ごとの交換となります。ケブラー繊維入りで断線しにくい設計になっています。
Q：センサーを折り曲げて保管しても大丈夫ですか？ A：内部接点の破損を招くため、鋭角に曲げたり丸めたりしないでください。保管の際は平面の状態を維持してください。
Q：設置位置がずれてしまうのですが、対策はありますか？ A：センサー両端にあるハトメ穴に紐を通し、マットレスに固定してください。ただし、可動部への固定は避けてください。
Q：動作しているかどうかをテストする方法はありますか？ A：テスターを抵抗値モードにし、ピンプラグの先端と根元で導通を確認してください。押圧時に0Ω付近になれば正常です。
Q：ナースコールの種類に関わらず接続できますか？ A：多くのシステムに対応していますが、接続には「分配コンセント」などのインターフェースが必要になる場合があります。
