BC-S(N5) 分配コンセント アイホン製 NFXシリーズ 5ピン専用 TAKEX 竹中エンジニアリング [BC-S(N5)]

BC-S(N5) 分配コンセント アイホン製 NFXシリーズ 5ピン専用 TAKEX 竹中エンジニアリング [BC-S(N5)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ナースコール分配器 アイホンNFXシリーズ対応 離床センサー接続 医療・介護施設向け

BC-S(N5) 分配コンセント アイホン製 NFXシリーズ 5ピン専用

本製品は、病院や介護施設で広く採用されている「アイホン製NFXシリーズ（5ピン）」のナースコールシステムに対応した分配ユニットです。既設の呼出握りボタンやハンド型子機をそのまま活用しながら、離床センサーなどの外部センサーを最大2台まで追加接続することが可能になります。

  • 型番： BC-S(N5)
  • 製品名： 分配コンセント（アイホン製 NFXシリーズ 5ピン専用）
  • 対応システム： アイホン NFXシリーズ 5ピンタイプ
  • 主な用途： 離床センサーの追加、ナースコール子機の併用
  • 設置方法： 露出型（裏面磁石・取付用フック付）
  • 接続仕様： センサー入力×2、ナースコール入力×1、ナースコール出力×1

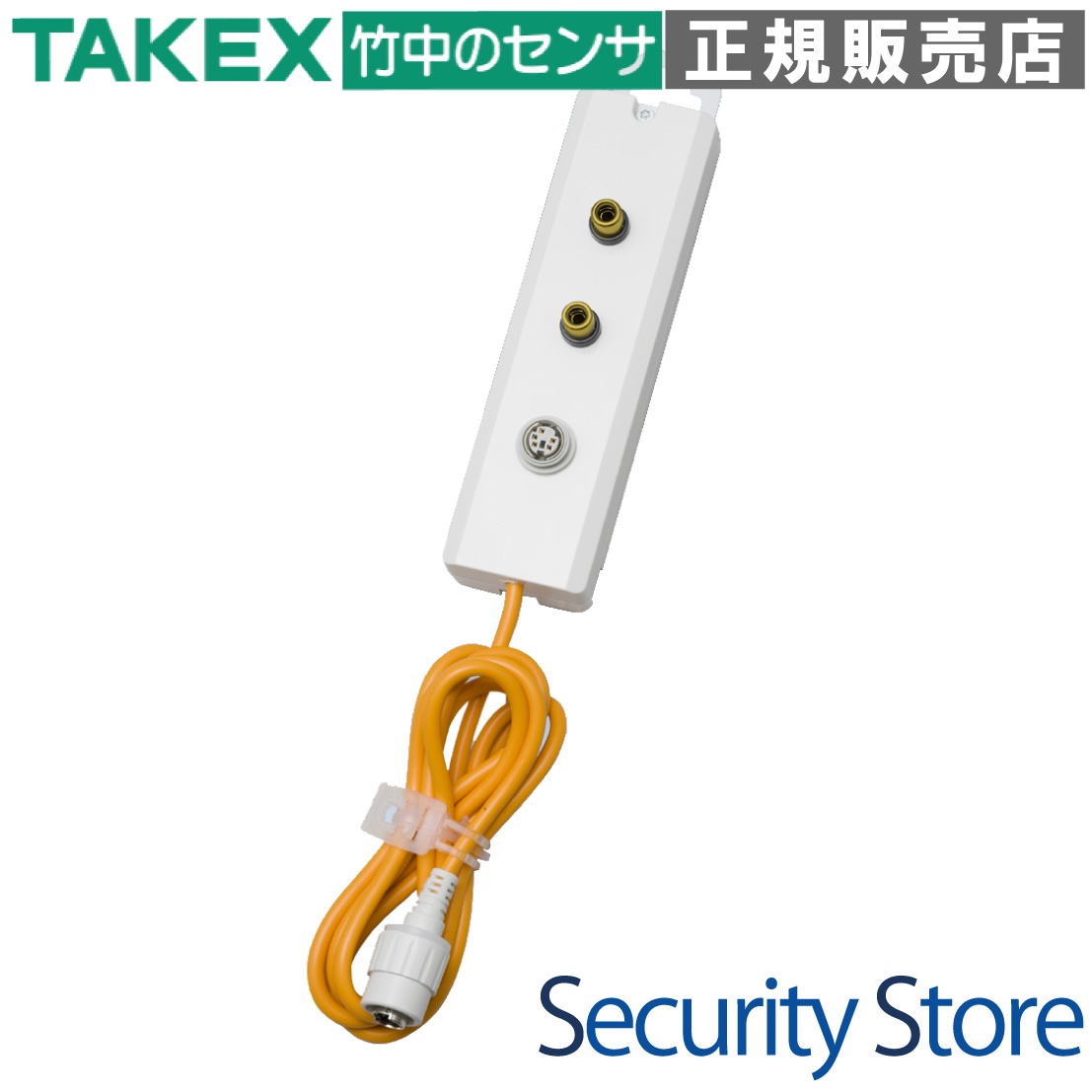

BC-S(N5) 分配コンセントの製品画像

資料ダウンロード

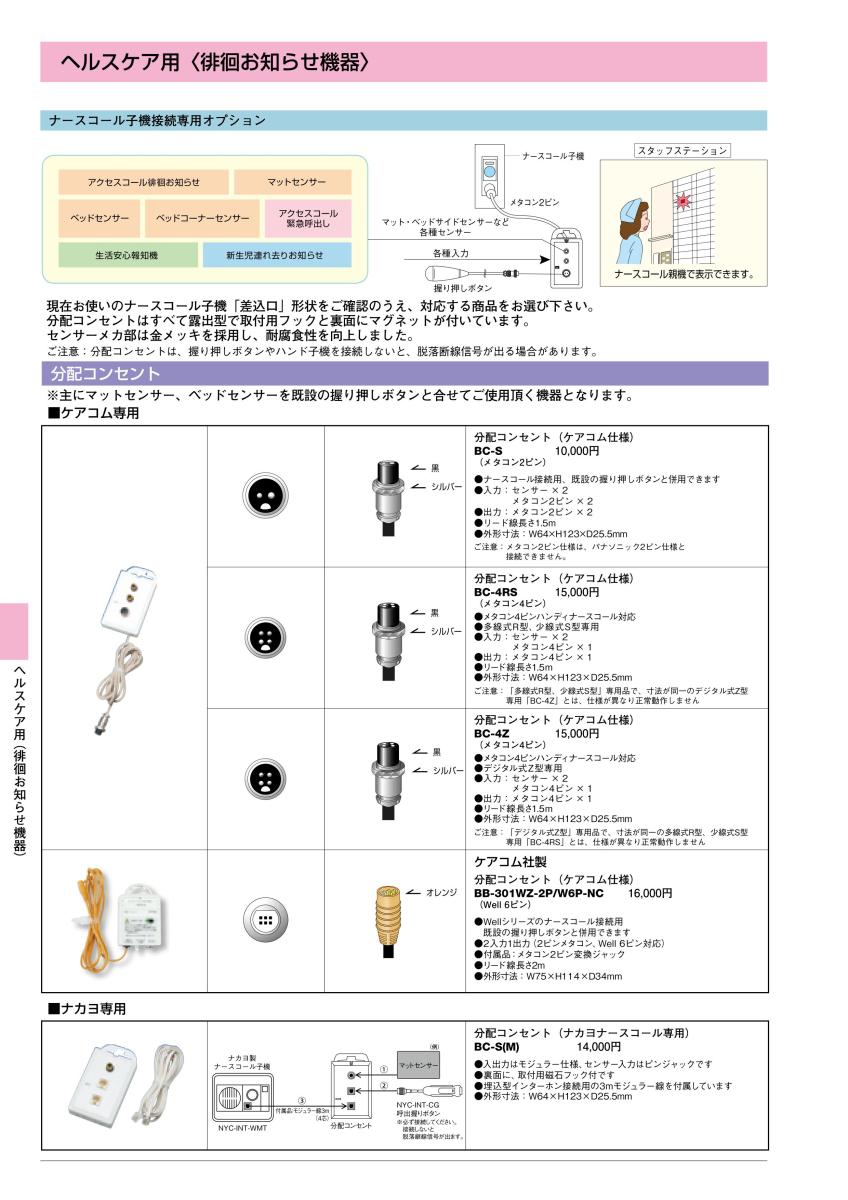

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 既存のナースコール設備に離床センサーを追加したい
  • 呼出ボタンとセンサーを同時に使いたい
  • 配線工事なしで簡易的にシステムを拡張したい
  • 複数のセンサー（マットとベッドなど）を併用したい

導入前に確認したいポイント

  • ナースコールのピン数が「5ピン」であること
  • メーカーが「アイホン（NFXシリーズ）」であること
  • センサー側が「ピンプラグ仕様」であること
  • ナースコール子機を必ず本機に接続して運用すること

特長

アイホン製 NFXシリーズ 5ピンに完全対応

アイホン製のナースコールシステム「NFXシリーズ」の5ピンコンセント専用に設計されています。専用設計のため、プラグの形状や信号のやり取りにおいて高い信頼性を確保しており、医療・介護現場での安定した運用を実現します。

センサーを最大2台まで同時に接続可能

本体正面に2つのピンプラグ用ジャックを搭載しています。TAKEX製のマットセンサーやベッドセンサーなどを最大2台まで同時に接続できるため、例えば「足元マット」と「ベッドサイド」の両方にセンサーを配置するような、手厚い見守り体制の構築が可能です。

既設のナースコール子機・握りボタンとの併用

本機には「NFR 5ピン レセプタクル」が備わっており、壁のコンセントから抜き取った既存の呼出握りボタン（NFR-8Aなど）やハンド型子機（NF-SBAなど）を本機に接続してそのまま使用できます。センサー導入後も、患者様の使い慣れた呼出手段を制限しません。

現場を選ばない柔軟な設置設計

本体裏面には強力な磁石が標準装備されており、スチール製ベッドのフレームなどにワンタッチで固定できます。また、吊り下げ用の「取付用フック」も備えているため、磁石が効かない場所でも適切な位置に設置・固定が可能です。

施工不要の簡単導入（プラグ＆プレイ）

壁のオプション入力用コンセントや埋込型子機のジャックに差し込むだけで動作するため、専門的な電気工事や配線工事の必要がありません。導入したその日から、すぐにセンサー運用を開始できる利便性を備えています。

清潔感のある医療施設向けデザイン

外観は清潔感のある白色の樹脂筐体を採用しています。病院の個室や多床室、介護施設の居室など、周囲のインテリアや既存の医療機器と調和しやすいデザインとなっており、現場に圧迫感を与えません。

余裕のある1.5mリード線

壁のコンセントから本機までのリード線は1.5mの長さを確保しています。ベッドの配置や高さに合わせて、操作しやすい位置に本体をレイアウトすることが可能です。

選定時に評価したい強み

  • 確実な拡張性： 1つのコンセントから「呼出ボタン+センサー2台」への拡張が可能。
  • 断線検知への配慮： ナースコール側の脱落断線信号の仕組みを考慮した接続構成。
  • 工具不要の着脱： 磁石とフックにより、清掃時やベッド移動時も容易に脱着が可能。
  • 高い互換性： TAKEX製の主要な離床センサーシリーズのピンプラグをそのまま接続。

施工・設置ガイド

本製品は「露出型」の分配器です。以下の手順で設置を行ってください。

工程 内容・注意点
壁面接続 本機の1.5mリード線を壁の「オプション入力」または「子機ジャック」に差し込みます。
子機接続 本機の下部端子に、必ず既存の呼出ボタンやハンド型子機を差し込んでください。
センサー接続 正面のジャックにセンサーのピンプラグを奥まで確実に差し込みます。
固定 ベッドサイドの邪魔にならない位置に、磁石またはフックで固定してください。

製品仕様

項目 内容
品名 分配コンセント
品番 BC-S(N5)
対応メーカー アイホン（NFXシリーズ 5ピン専用）
入力（受け側） ・センサー接続用ジャック × 2
・NFR 5ピン レセプタクル × 1（既設の握りボタン等接続用）
出力（壁側へ） NFR 5ピン プラグ × 1（リード線長さ：1.5m）
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内（フック付、裏面磁石）
質量 約109g
外観 樹脂 白色

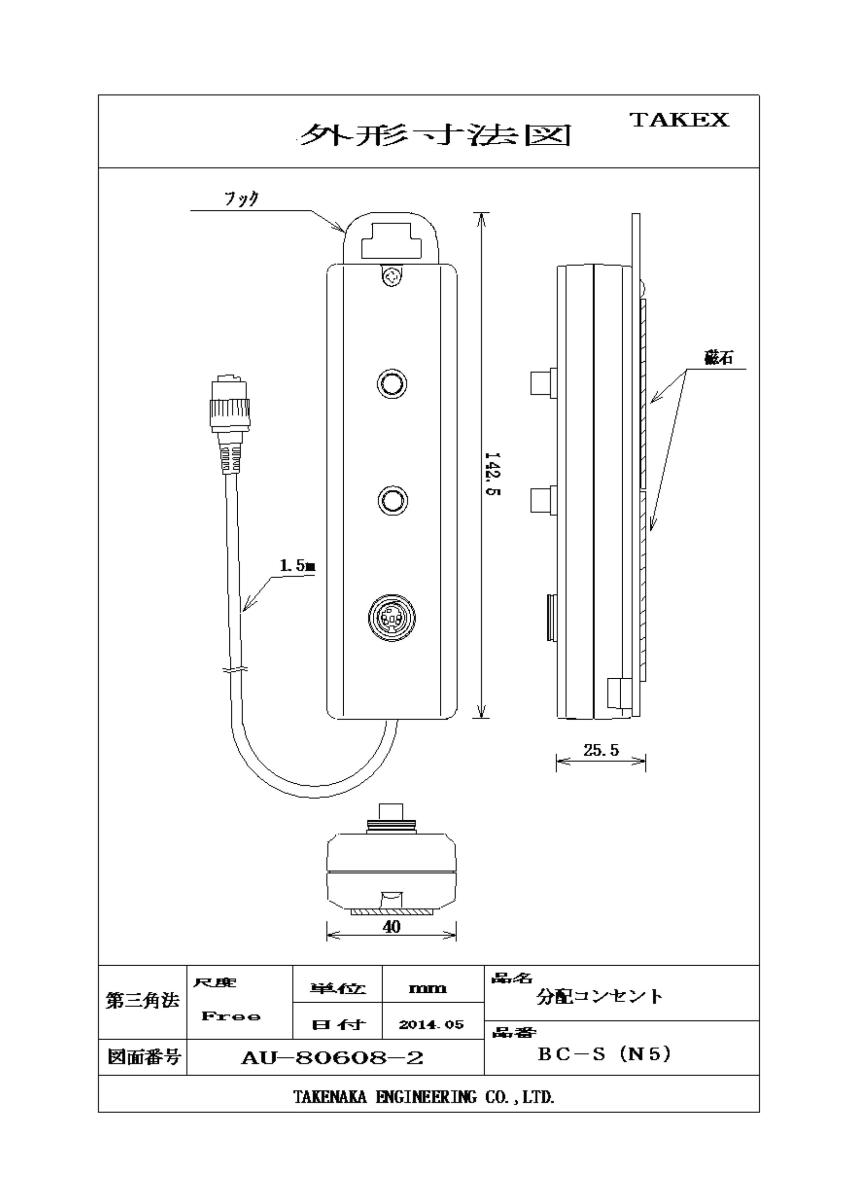

外形寸法 W40 × H142.5 × D25.5mm（突起部分除く）

FAQ

Q：アイホン以外のメーカーのナースコールにも使えますか？ A：いいえ、本製品は「アイホン NFXシリーズ 5ピン」専用です。他のメーカーやピン数が異なるシステムには適合しませんので、必ず現地の仕様をご確認ください。
Q：センサーを1台だけ接続して使用することはできますか？ A：はい、可能です。2つのジャックのうち、いずれか一方にセンサーを接続してご使用いただけます。
Q：呼出ボタンを接続せずに、センサーだけを接続して使えますか？ A：推奨されません。本機に呼出ボタン（またはハンド型子機）を接続しない場合、ナースコールシステム側が「プラグ抜け（脱落断線）」と判断し、異常警報が出る場合があります。必ずセットで接続してください。
Q：取付に工事は必要ですか？ A：工事は不要です。既存のプラグを差し替えるだけで設置でき、本体も磁石またはフックで簡単に固定できます。
Q：TAKEX以外のメーカーのセンサーも接続できますか？ A：ピンプラグの仕様が一致すれば物理的に接続可能な場合がありますが、動作の保証はいたしかねます。TAKEX製のセンサー（マット、ベッド、コーナーセンサー等）との組み合わせを推奨します。
Q：防水仕様ですか？ A：いいえ、屋内専用の非防水仕様です。水がかかる恐れのある場所や、極端に湿度の高い場所での使用は避けてください。
Q：リード線の長さを延長することはできますか？ A：本製品のリード線は1.5mで固定されています。特注対応や延長ケーブルについては、別途お問い合わせください。
Q：故障した際、ナースコール全体に影響は出ますか？ A：本製品はパッシブな分配ユニットですが、内部の接触不良や断線が発生した場合、そのベッドからの呼び出しが困難になる可能性があります。定期的な動作確認を推奨します。
Q：磁石で固定すると医療機器に影響はありませんか？ A：一般的なスチールベッドへの固定を想定した磁力ですが、磁気に敏感な精密医療機器のすぐ近くでの設置は避けてください。
Q：冬場の寒い病室でも使えますか？ A：使用可能周囲温度は-10℃ 〜 +50℃ですので、通常の室内環境であれば問題なくご使用いただけます。
