BC-S(N6) 分配コンセント アイホン製　NFXシリーズ　6ピン専用 TAKEX 竹中エンジニアリング [BC-S(N6)]

BC-S(N6) 分配コンセント アイホン製　NFXシリーズ　6ピン専用 TAKEX 竹中エンジニアリング [BC-S(N6)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 分配コンセント アイホン NFXシリーズ対応 ヘルスケア 徘徊お知らせ機器

分配コンセント BC-S(N6)（アイホン製 NFXシリーズ 6ピン専用）

BC-S(N6)は、アイホン製のナースコールシステム（NFXシリーズ）に対応した分配コンセントです。壁面のナースコールコンセントを分岐させ、TAKEX製のマットセンサーやベッドセンサーなどの外部センサーを最大2台まで接続可能にします。既存の呼出握りボタンもそのまま併用できるため、現場の運用を変えずにセンサー監視を追加できます。

  • 型番： BC-S(N6)
  • 製品名： 分配コンセント アイホン製 NFXシリーズ 6ピン専用
  • 対応システム： アイホン NFXシリーズ（NFR6ピン）
  • 接続可能台数： 外部センサー2入力 ＋ 既存子機1入力
  • 設置方法： 露出型（マグネット・フック付）
  • 特長： リード線1.5m、既存の握り押しボタン・ハンド型子機と併用可能

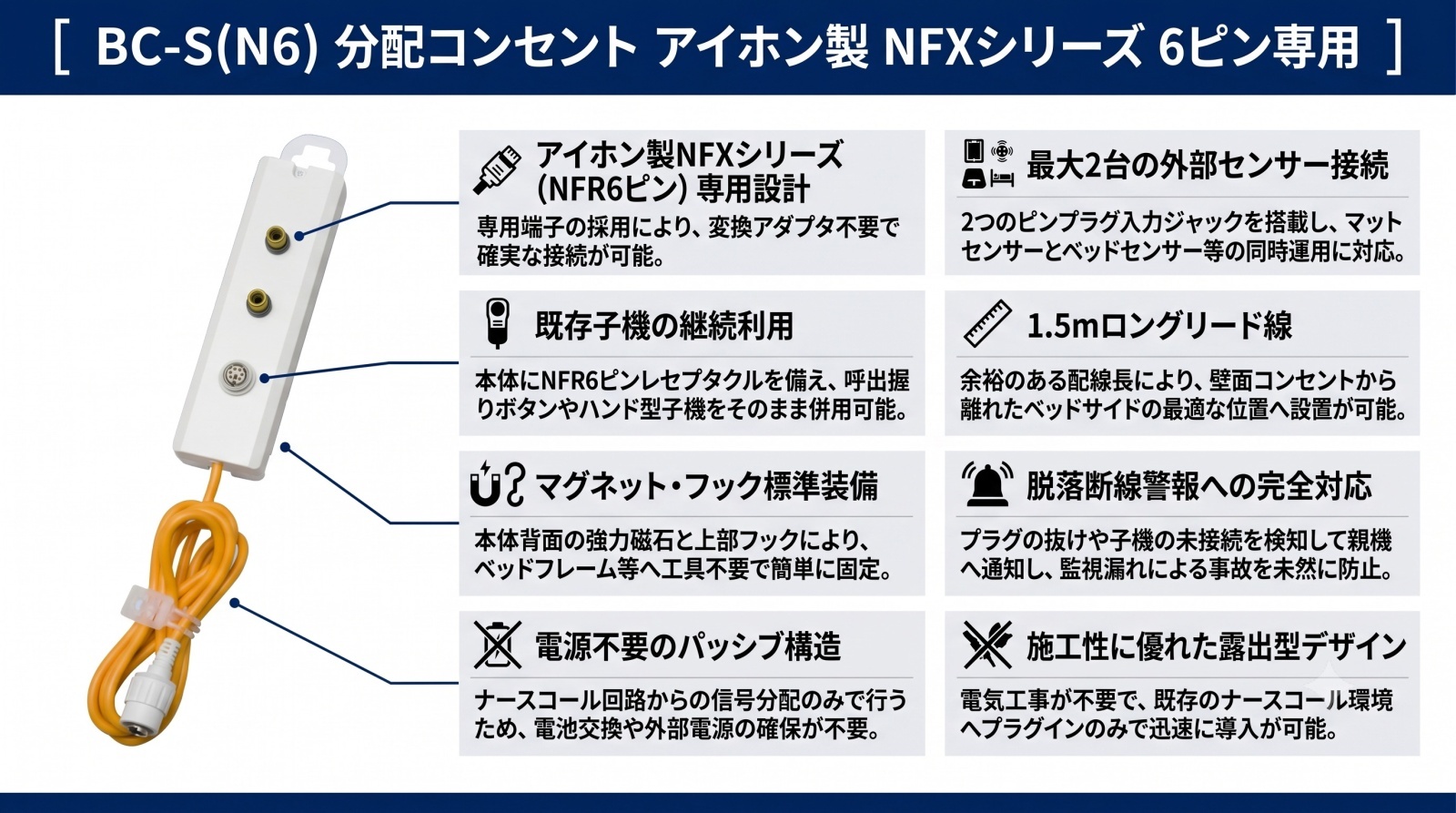

分配コンセント BC-S(N6) 製品画像

資料ダウンロード

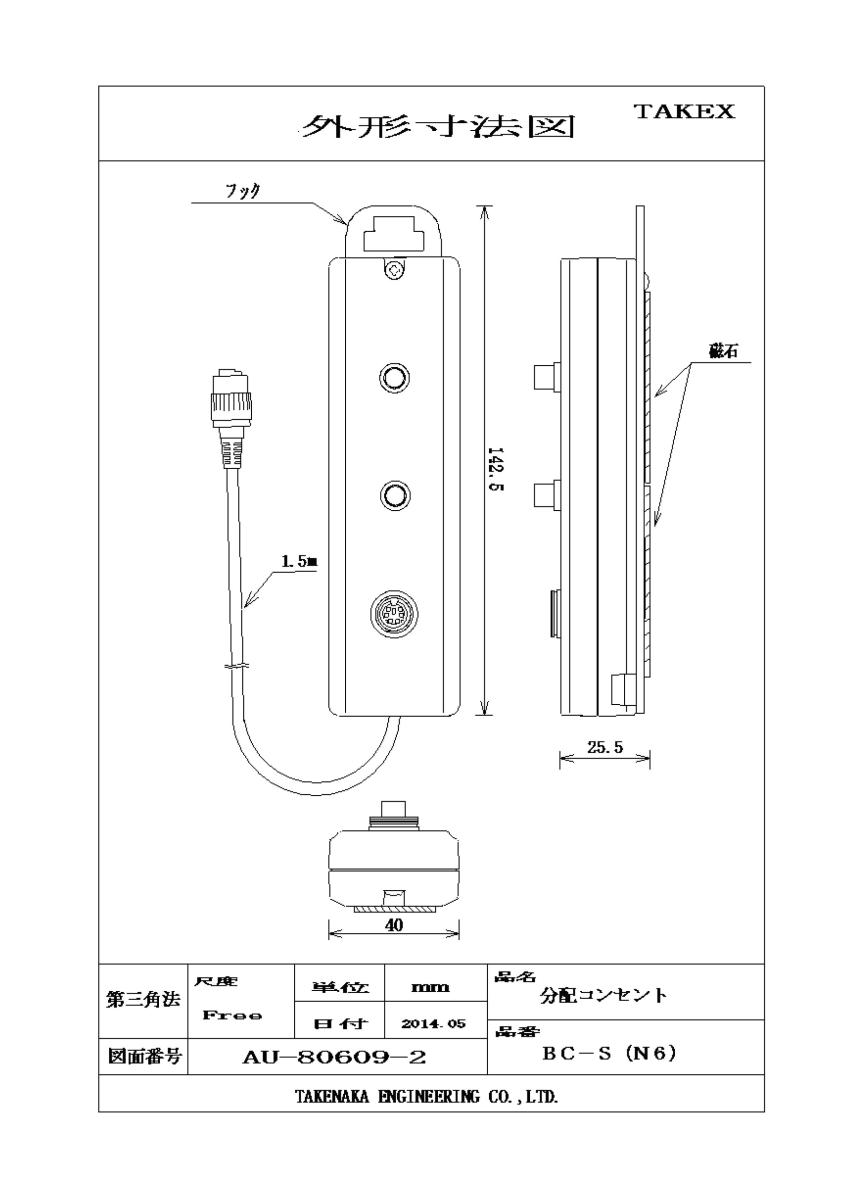

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院や介護施設での徘徊お知らせ運用
  • 既存ナースコールにマットセンサーを追加したい場合
  • ベッドからの離床・転落防止対策
  • ナースコール子機とセンサーを1つの壁コンセントで使いたい場合

導入前に確認したいポイント

  • 壁面コンセントが「アイホン製NFR6ピン」であることを確認してください
  • 本機には必ず握り押しボタン等の子機を接続して使用してください
  • 屋内専用品です。水のかかる場所や屋外では使用できません
  • 接続するセンサーが「ピンプラグ仕様」であることを確認してください

特長

アイホン製 NFXシリーズ 6ピン専用設計

本製品は、アイホン製ナースコールシステム（NFXシリーズ）の「NFR6ピン」コンセントに完全に適合するように設計されています。専用設計のため、互換性の心配がなく、安心して既存のシステムに組み込むことが可能です。

2つのセンサー入力で柔軟な見守り

表面に2つのピンプラグ入力ジャック（Lot.4061以降）を備えており、マットセンサーとベッドセンサーなど、異なる種類のセンサーを最大2台まで同時に接続できます。複数の検知ポイントを設けることで、より精度の高い見守り体制を構築できます。

既存の呼出握りボタンをそのまま活用

本機には「NFR6ピン レセプタクル」が搭載されています。これにより、これまで壁のコンセントに直接挿していた握り押しボタンやハンド型子機を、本機を介してそのまま接続し続けることができます。患者様の利便性を損なうことなく、センサー機能だけを拡張可能です。

設置場所を選ばない1.5mロングリード線

本体から伸びるプラグ付きリード線は1.5mの長さを確保。壁面のコンセントから離れた場所や、ベッドサイドの使い勝手の良い位置に本体を配置できるため、配線に無理な負荷がかかりません。

マグネットとフックによる簡単施工

本体背面には強力な磁石が内蔵されており、ベッドの金属フレームなどにワンタッチで固定できます。また、上部にはフックも備わっているため、壁面のネジ等に引っ掛けることも可能。工具不要で現場に合わせた最適な設置が行えます。

信頼の脱落断線警報対応

アイホン製システム特有の「脱落断線信号」に対応しています。プラグの差し込みが甘い場合や、子機が未接続の状態であることを検知し、親機側で異常を知らせることができるため、設置ミスや意図しない断線による監視漏れを防ぎます。

選定時に評価したい強み

  • 専用性： アイホンNFR6ピン専用のため、変換アダプタ等が不要で接触不良のリスクを低減。
  • 拡張性： 最大2台のセンサー接続が可能で、シーンに合わせた多角的な検知に対応。
  • 利便性： 既存子機のポートを塞がないため、ナースコール本来の機能を100%維持。
  • 施工性： マグネット・フック・1.5mリード線の3点により、あらゆる設置環境に柔軟対応。

施工・設置ガイド

本製品は電気工事不要で、以下の手順で簡単に導入いただけます。

ステップ 作業内容と注意点
1. 壁への接続 壁面のアイホン製6ピンコンセントに、本機のプラグを奥までしっかりと差し込みます。
2. 子機の接続 本機下部のジャックに、これまで使用していた呼出ボタンやハンド子機を接続します。※未接続だと警報が出る場合があります。
3. センサーの接続 側面のピンプラグジャックに、使用するマットセンサー等のプラグを接続します。
4. 本体の固定 背面の磁石または上部フックを使用して、邪魔にならない場所に固定します。

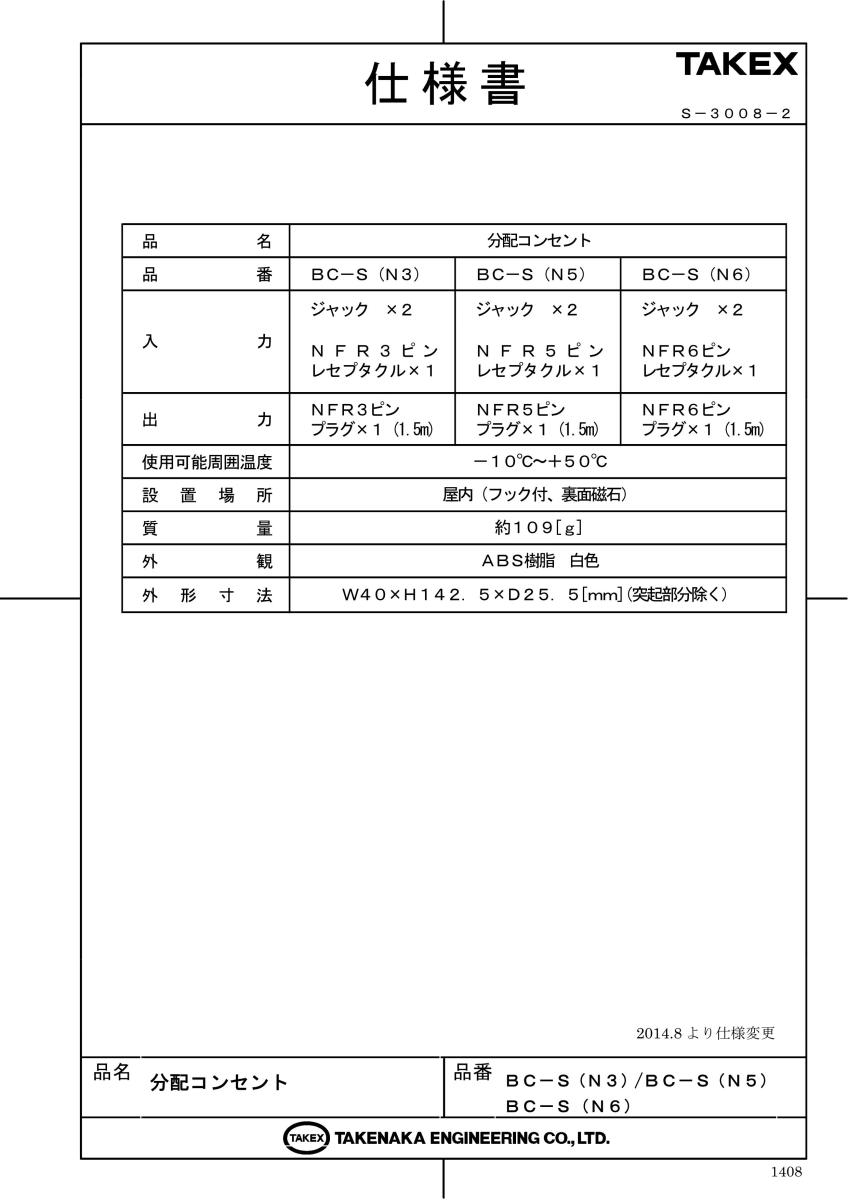

製品仕様

項目 内容
品名 分配コンセント
品番 BC-S(N6)
入力 ・ジャック × 2（ピンプラグ仕様センサー用）
・NFR6ピン レセプタクル × 1（ナースコール子機用）
出力 NFR6ピン プラグ × 1 (リード線長 1.5m)
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内専用 (フック付、裏面磁石標準装備)
質量 約109g
外形寸法 幅 40mm × 高さ 142.5mm × 奥行 25.5mm（突起部分を除く）
材質・外観 ABS樹脂・白色

FAQ

Q：アイホン製以外のナースコールでも使えますか？ A：いいえ、本製品は「アイホン製 NFXシリーズ 6ピン」専用です。他メーカーや他シリーズのコンセントには物理的に接続できません。
Q：センサーだけを接続して、握りボタンを使わないことはできますか？ A：推奨されません。握りボタン（子機）を接続しないと、親機側で「脱落断線」と判断され、アラームが鳴り続ける場合があります。
Q：2つのセンサージャックに異なる種類のセンサーを繋いでも大丈夫ですか？ A：はい、可能です。例えば1つにマットセンサー、もう1つにベッドセンサーを接続し、どちらが反応してもナースコールを鳴らすことができます。
Q：接続したのにナースコールの親機で警報が止まりません。 A：プラグの差し込み不足が考えられます。壁のコンセント、および本機に接続した子機のプラグが奥までカチッと差し込まれているか確認してください。
Q：電池や電源は必要ですか？ A：いいえ、電源は不要です。ナースコール回路からの信号を分配するパッシブ構造です。
Q：リード線の長さは1.5m以上ありますか？ A：標準仕様は1.5mです。それ以上の延長が必要な場合は、市販の延長用部材の検討が必要ですが、信号品質に影響するためメーカーは推奨していません。
Q：防水仕様ですか？ A：防水ではありません。屋内専用ですので、加湿器の近くや水のかかる恐れのある場所は避けて設置してください。
Q：マットセンサーを繋ぐ際、設定は必要ですか？ A：設定は不要です。ピンプラグを差し込むだけで、センサーが動作した際にナースコールが呼び出されます。
Q：マグネットで心臓ペースメーカー等に影響はありますか？ A：裏面に磁石を使用しているため、磁気に弱い機器や心臓ペースメーカーをご使用の方は、本体を近づけすぎないようご注意ください。
Q：製品が故障した場合、センサーだけでなくナースコール全体に影響しますか？ A：本製品はあくまで分配器ですが、内部で断線や短絡が発生した場合、当該拠点のナースコール呼び出しが正しく行われなくなる可能性があります。異常を感じたら使用を中止してください。
