BC-S(H) 分配コンセント(6.3mm フォーンプラグ仕様) TAKEX 竹中エンジニアリング [BC-S(H)]

BC-S(H) 分配コンセント(6.3mm フォーンプラグ仕様) TAKEX 竹中エンジニアリング [BC-S(H)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) ヘルスケア・介護用品 ナースコール分配器 6.3mmフォーンプラグ

BC-S(H) 分配コンセント (6.3mm フォーンプラグ仕様)

既設のナースコール子機と握り押しボタンの機能を維持したまま、マットセンサーやベッドセンサーなどの離床センサーを併用可能にする分配ユニットです。病院・介護施設での見守り強化をスムーズに実現します。

  • 型番： BC-S(H)
  • 製品名： 分配コンセント(6.3mm フォーンプラグ仕様)
  • 対応プラグ： 6.3mm フォーンプラグ (ナースコール側) / RCAピンジャック (センサー側)
  • 主な用途： 握り押しボタンと離床センサーの同時併用、ナースコール集約
  • 適合メーカー： 名電通、ケアコム、アイホン、パナソニック (各社6.3mmフォーンプラグ採用機種)

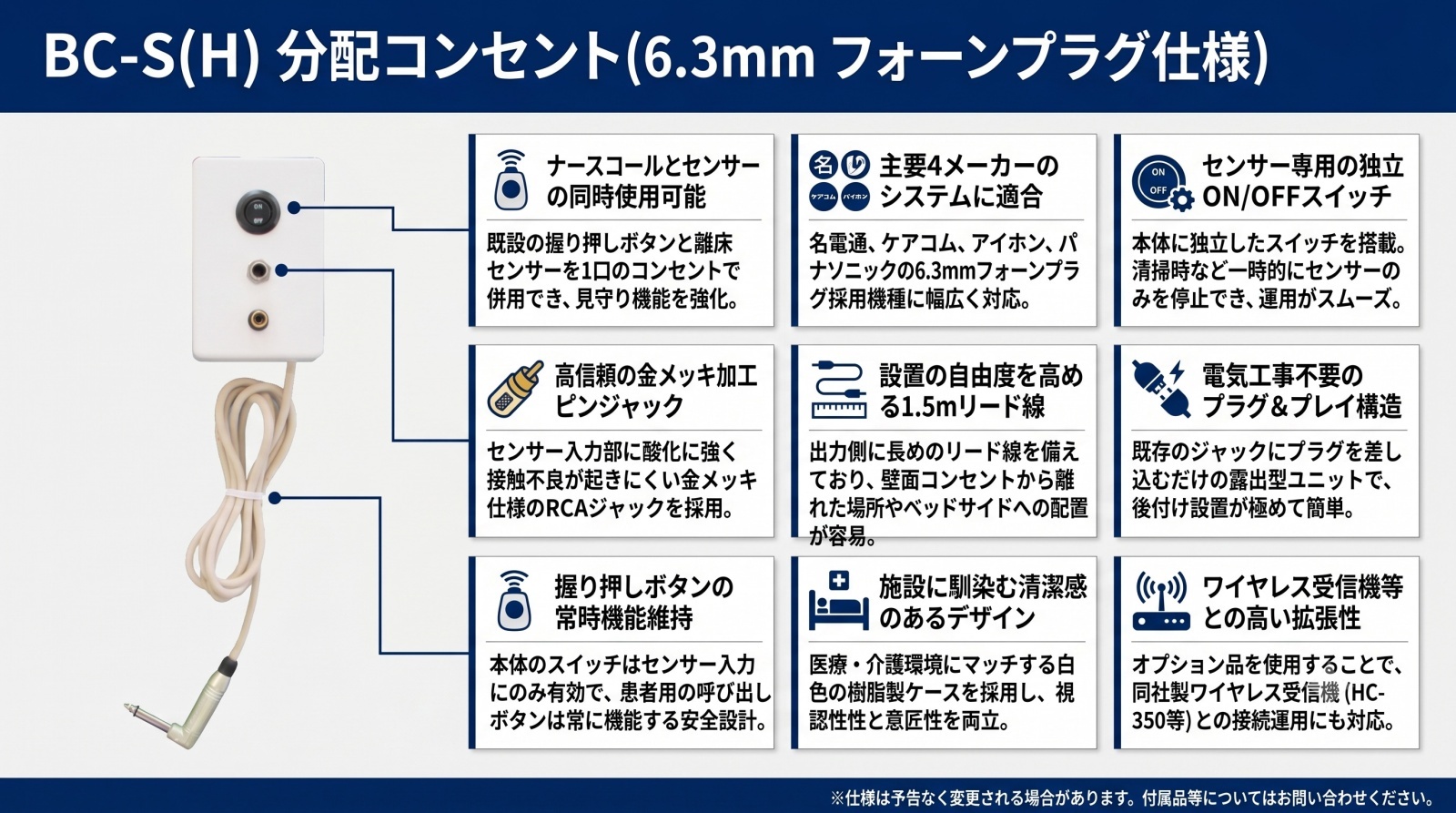

分配コンセント BC-S(H) 製品画像

資料ダウンロード

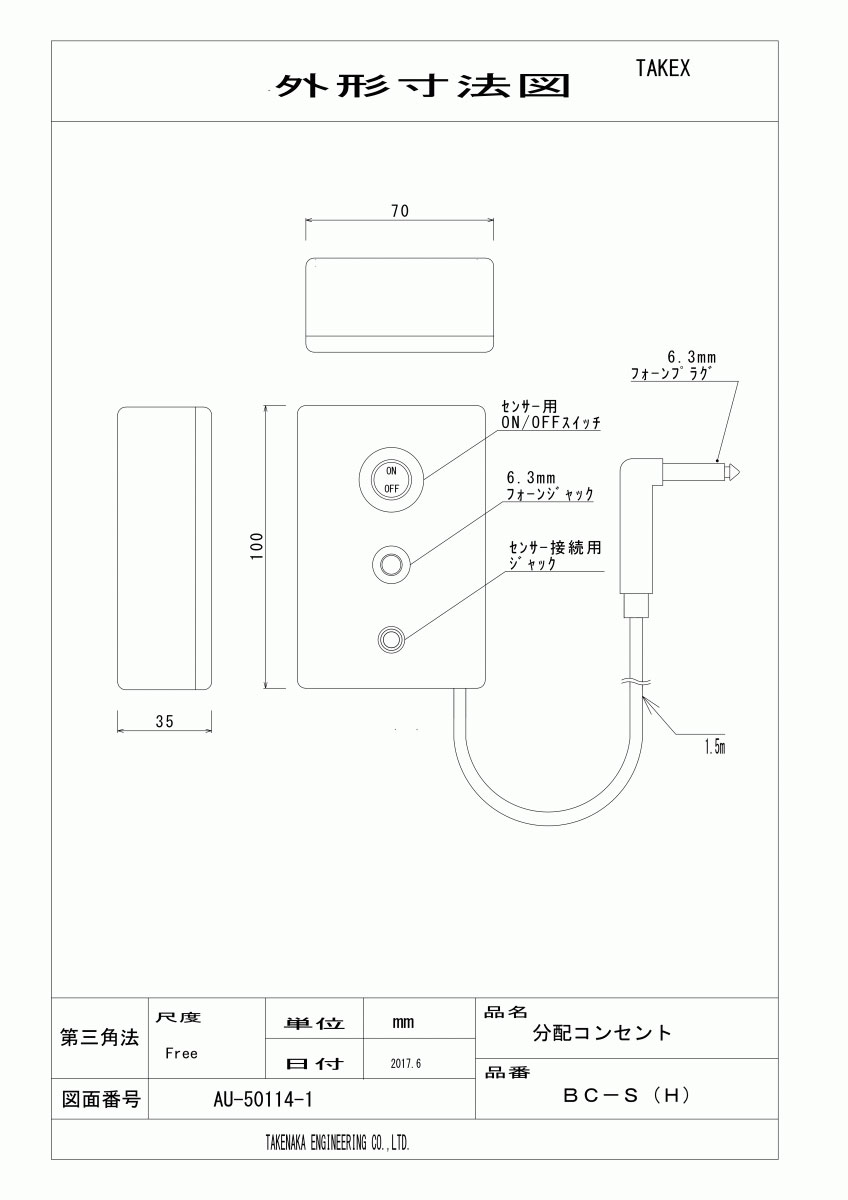

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 既設ナースコールに離床センサーを追加したい
  • 呼び出しボタンとセンサーを一つのコンセントで使いたい
  • 一時的にセンサーのみを停止させたい現場運用
  • 主要メーカーの6.3mmプラグ採用システム

導入前に確認したいポイント

  • 壁側子機のジャック形状が6.3mmであること
  • 使用センサーの端子がRCAプラグ(ピンジャック)であること
  • 対応4メーカーの指定システムであること
  • 設置スペース（W70×H100×D35mm）の確保

特長

ナースコール機能を維持したままセンサー増設

通常、壁側のナースコールジャックは1口しかありません。本製品を使用することで、患者様が使用する「握り押しボタン」と、離床を検知する「マットセンサー」などを同時に接続。既存の呼び出し機能を損なうことなく、センサーによる見守り環境を構築できます。

主要ナースコールメーカー4社に幅広く対応

名電通、ケアコム、アイホン、パナソニックの4メーカーにおいて、6.3mmフォーンプラグを採用しているシステムに適合します。多くの医療・介護現場で採用されている標準的な規格に対応しているため、汎用性が高いのが特長です。

手元で操作できる「センサー用ON/OFFスイッチ」

本体正面にセンサー入力用の独立スイッチを搭載しています。患者様がベッドを離れる際や、清掃時など一時的にセンサー通知を止めたい場合、プラグを抜く手間なく手元のスイッチだけで簡単に管理が可能です。

接触信頼性を高める金メッキ加工ピンジャック

センサー入力部には、電気的な接触抵抗が低く、経年変化による劣化や接触不良に強い「金メッキ加工」のRCAピンジャックを採用しています。重要なナースコール通知の信頼性をハードウェア面から支えます。

設置の自由度を確保する1.5mのリード線

出力側のケーブルは1.5mの長さを確保しています。壁面のコンセントから少し離れた場所や、サイドレール付近など、現場の運用に合わせた最適な位置に分配ユニットを配置することが可能です。

視認性が高く清潔感のあるデザイン

施設環境に馴染みやすい白色の樹脂製ケースを採用しています。露出型のため、複雑な工事を必要とせず、既存の設備に後付けする形で導入できる点も大きなメリットです。

選定時に評価したい強み

  • 高い互換性： 国内主要4メーカーのフォーンプラグ仕様に対応
  • 運用効率： スイッチひとつでセンサーの入切が可能
  • 高信頼設計： 金メッキ端子による安定した信号伝達
  • 簡単設置： 配線して繋ぐだけのプラグ＆プレイ構造

施工・設置ガイド

本製品は電気工事不要で、以下の手順で簡単に設置・運用いただけます。

接続手順 内容・確認事項
1. 壁側への接続 本機の1.5mリード線（プラグ）を壁面のナースコールジャックに挿入します。
2. ボタンの接続 既設の握り押しボタンを本機正面のフォーンジャックに接続します。
3. センサーの接続 マットセンサー等のRCAプラグを、本機上面のピンジャックに接続します。
4. 動作確認 スイッチをONにし、ボタンとセンサー両方で呼出がかかるか確認してください。

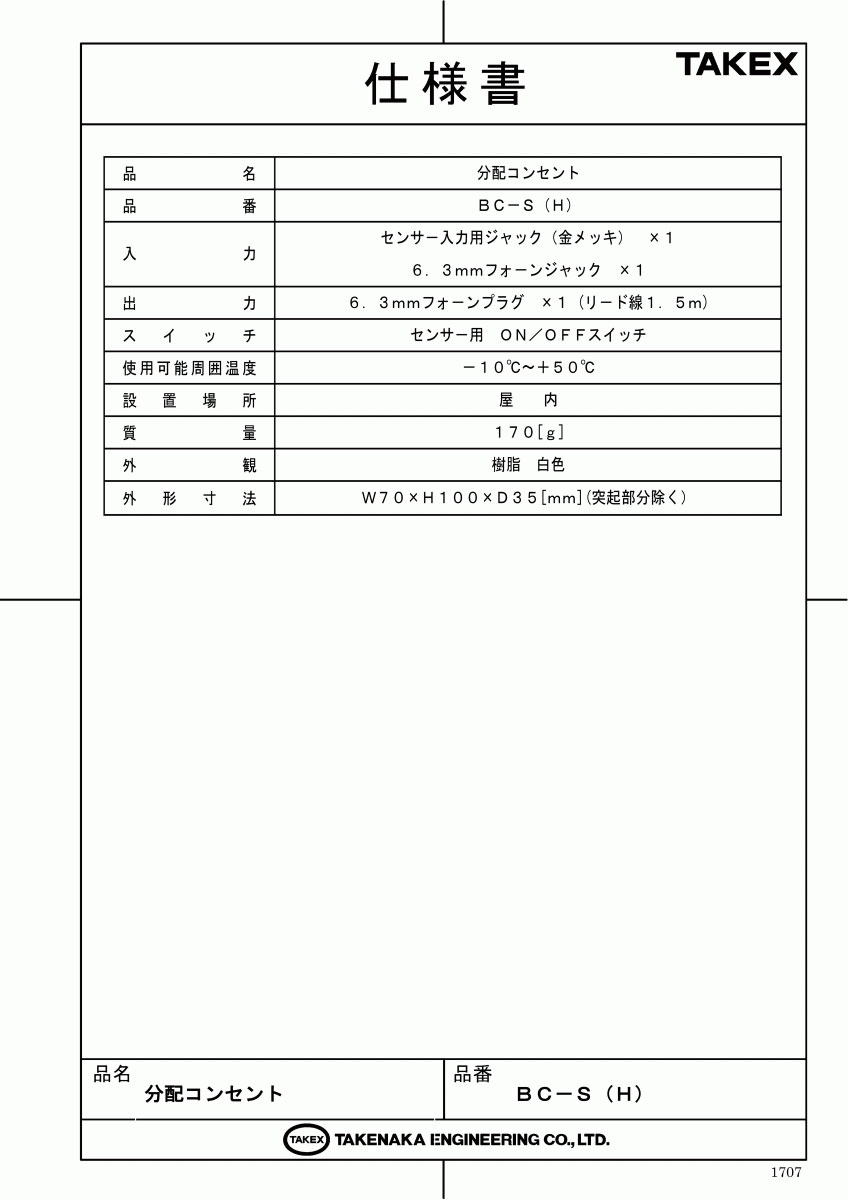

製品仕様

項目 内容
品名 分配コンセント
品番 BC-S(H)
メーカー 竹中エンジニアリング株式会社（TAKEX）
入力1 センサー入力用ジャック(RCAピンジャック・金メッキ) ×1
入力2 6.3mmフォーンジャック ×1
出力 6.3mmフォーンプラグ ×1 (リード線1.5m付)
操作スイッチ センサー用 ON/OFFスイッチ
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内
質量 170g
外観 樹脂（白色）
外形寸法 W70 × H100 × D35 mm (突起部分除く)

FAQ

Q：どのメーカーのナースコールでも使えますか？ A：名電通、ケアコム、アイホン、パナソニック製のナースコールで、6.3mmフォーンプラグを使用しているタイプに適合します。他メーカーやプラグ形状が異なる場合はご使用いただけません。
Q：スイッチをOFFにすると握り押しボタンも無効になりますか？ A：いいえ、本体のスイッチはRCAジャックに接続した「センサー」に対してのみ有効です。握り押しボタンはスイッチのON/OFFに関わらず常時機能します。
Q：センサー接続部分がピンプラグ（RCA）ではない場合はどうすればよいですか？ A：本機のセンサー入力はRCAピンジャック仕様です。お使いのセンサー端子が異なる場合は、変換アダプタ等が必要になる場合があります。
Q：ワイヤレス受信機と接続することは可能ですか？ A：はい、可能です。TAKEX製の受信機（HC-350等）と接続する場合は、オプション品のリード線付プラグ「HC-P」などを使用して接続いただけます。
Q：設置に壁を削るなどの工事は必要ですか？ A：露出型ですので工事は不要です。既存のジャックにプラグを差し込み、本体を適切な場所に配置するだけでお使いいただけます。
Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。水濡れや過度な湿気のある場所での使用は避けてください。
Q：リード線の長さが足りないのですが、延長できますか？ A：リード線は1.5m固定です。無理に引っ張ると断線の原因となりますので、市販の延長ケーブルをご検討いただくか、設置場所を調整してください。
Q：故障した場合の修理は可能ですか？ A：精密機器ですので、断線や内部故障の場合は新しい製品への交換を推奨いたします。まずはご購入店またはメーカーへご相談ください。
Q：金メッキ端子にはどのようなメリットがありますか？ A：金メッキは酸化しにくいため、長期間の使用でも錆びによる接触不良が起きにくく、安定した呼出信号の伝達を維持できます。
Q：誤って落としてしまった場合、そのまま使っても大丈夫ですか？ A：外観に異常がなくても内部が破損している可能性があります。必ずナースコールの呼出テストを行い、正常に動作するか確認した上でご使用ください。
