BC-S(N3) 分配コンセント TAKEX 竹中エンジニアリング [BC-S(N3)]

BC-S(N3) 分配コンセント TAKEX 竹中エンジニアリング [BC-S(N3)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング ヘルスケア・離床検知 ナースコール分配器 アイホンNFXシリーズ専用

BC-S(N3) 分配コンセント

アイホン製NFXシリーズ（NFR 3ピン仕様）に、離床センサーなどの外部入力を最大2台追加できる専用分配器です。既設のナースコール子機を活かしたまま、スマートに徘徊お知らせシステムを導入できます。

  • 型番： BC-S(N3)
  • 製品名： 分配コンセント（アイホンNFR 3ピン仕様）
  • 方式： ナースコール中継・分配方式
  • 主な用途： 病院・介護施設での離床センサー・マットセンサー接続用
  • 設置場所： 屋内壁面、ベッドサイド（裏面磁石・フック付）
  • 仕様上の核： アイホンNFR 3ピンプラグ/レセプタクル対応

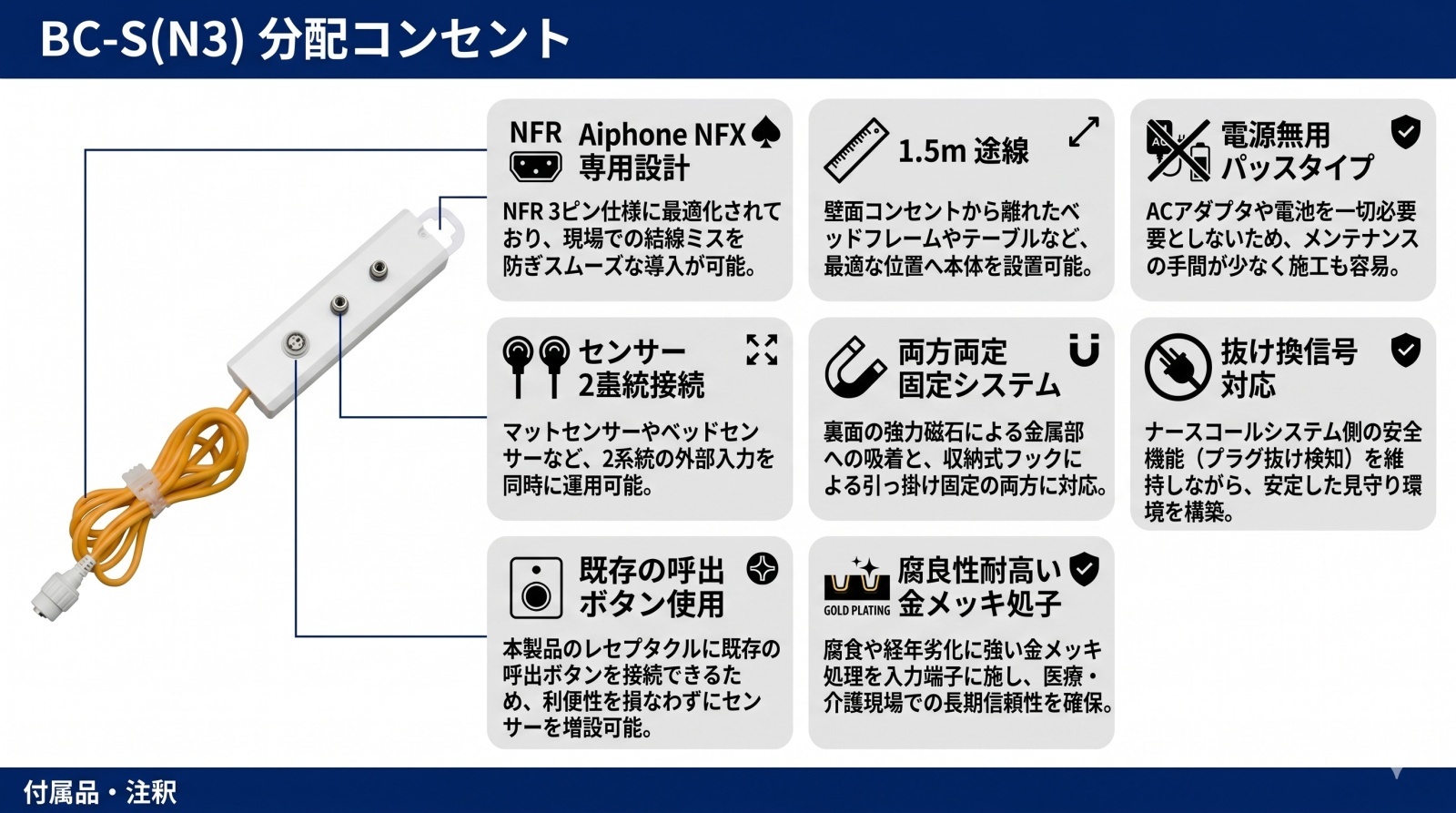

BC-S(N3) 分配コンセント 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • アイホン製3ピンナースコール環境でのセンサー増設
  • 既存の呼び出し握りボタンとマットセンサーの併用
  • ベッドサイド等での一時的な見守り機器設置
  • ナースコールコンセントの差し替え負担軽減

導入前に確認したいポイント

  • ナースコール側が「アイホンNFR 3ピン」であるか
  • 既設の握りボタンや子機を継続使用するか
  • 接続するセンサーがプラグ仕様であるか
  • 子機を外した際の脱落断線信号設定の有無

特長

アイホン製NFXシリーズ（NFR 3ピン）専用設計

アイホン株式会社のナースコールシステム「NFXシリーズ」のNFR 3ピン仕様に最適化されています。専用プラグとレセプタクルを採用しているため、現場での結線ミスを防ぎ、スムーズな取り付けが可能です。

最大2台のセンサーを同時接続可能

本体にセンサー用プラグ入力ジャックを2口搭載。マットセンサーとベッドセンサーなど、2種類のセンサーを同時に接続して運用することができます。多角的な見守りが必要な現場に最適です。

既設のナースコール子機・握りボタンと併用可能

壁面のコンセントを本製品で塞いでも、本製品のレセプタクルに既存の子機プラグを差し込むことで、患者様用の呼び出しボタンをそのまま使い続けることができます。利便性を損なわずに安全性を高めます。

設置の自由度を高める1.5mのリード線

壁面コンセントから本機まで1.5mのリード線を確保。ベッドフレームやサイドテーブルなど、操作しやすく配線が邪魔にならない最適な位置に本体を配置できます。

強力磁石と収納式フックによる容易な固定

本体裏面には強力な磁石を内蔵。スチール製のベッドフレーム等にワンタッチで固定できます。さらに、引っ掛け設置が可能なフックも備えており、設置環境を選びません。

高耐久・低腐食の金メッキ接点

センサーを接続する入力端子部分には、経年劣化や腐食に強い金メッキ処理を採用。湿気や清掃薬品の使用が想定される医療・介護現場での長期的な信頼性を確保しています。

施工・メンテナンス性を重視した露出型デザイン

特別な壁内工事が不要な露出型です。白色樹脂製の清潔感ある外観で、W40×H142.5mmのコンパクトサイズはベッド周辺の視覚的な圧迫感を与えません。

脱落断線信号への対応を考慮した設計

ナースコールシステム側の安全機能（プラグ抜け検知）に対応。既設子機を接続した状態で運用することで、システム側の異常検知を回避しながら安定した見守り環境を構築します。

選定時に評価したい強み

  • 互換性： アイホンNFR 3ピンに特化した専用プラグ形状で迷わず導入可能。
  • 拡張性： 1つのコンセントから、子機1台＋センサー2台の計3系統を統合。
  • 施工性： マグネットとフックにより、工具不要でベッドサイドへ即時設置。
  • 信頼性： 竹中エンジニアリング（TAKEX）製ヘルスケア機器としての高い実績。

施工・設置ガイド

本製品はAC100V電源を必要としないパッシブ型の中継器です。以下の手順で設置してください。

確認項目 この製品での考え方
接続手順 1.壁コンセントに本機プラグを接続 2.本機に既設子機を接続 3.本機にセンサーを接続。
固定方法 ベッドサイドのスチール部分へ磁石固定、または手すり等へのフック掛け。
推奨環境 温度-10℃〜+50℃の屋内。水濡れや過度な衝撃は避けてください。
未接続時の注意 握りボタンを接続しないと、ナースコール側で「断線報知」が出る場合があります。

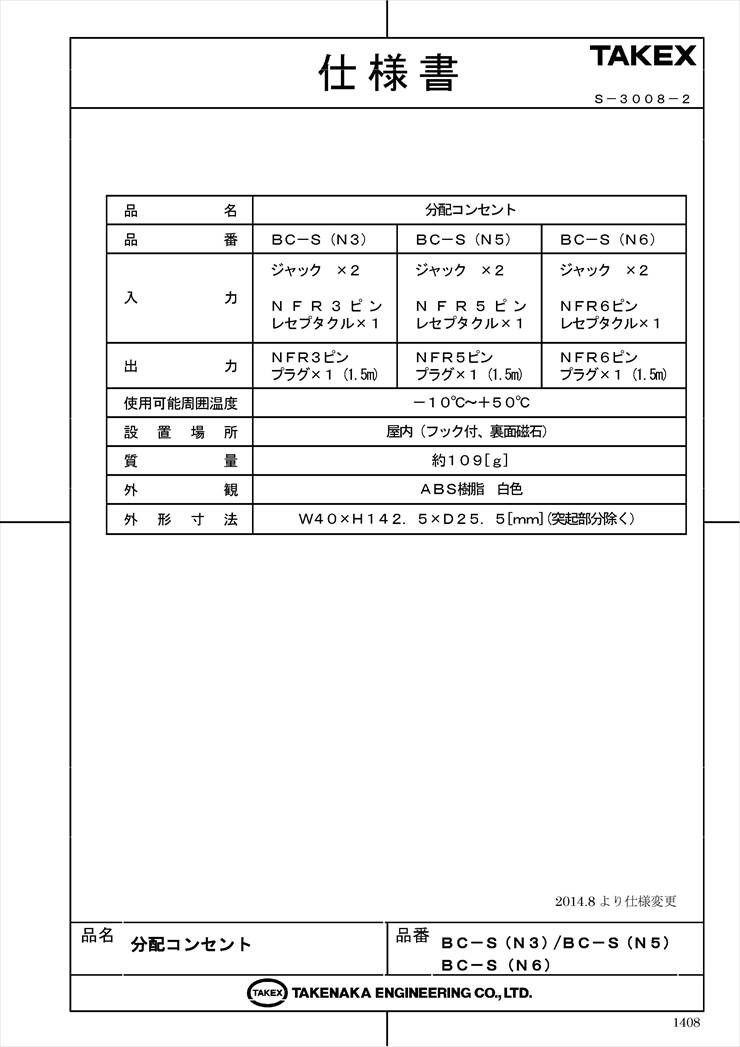

製品仕様

項目 内容
品名 分配コンセント
品番 BC-S(N3)
入力 センサー用ジャック × 2
NFR 3ピンレセプタクル × 1
出力 NFR 3ピンプラグ × 1（リード線1.5m）
使用可能周囲温度 -10℃ 〜 +50℃
設置場所 屋内（フック付、裏面磁石）
質量 約109g
外観 樹脂（白色）

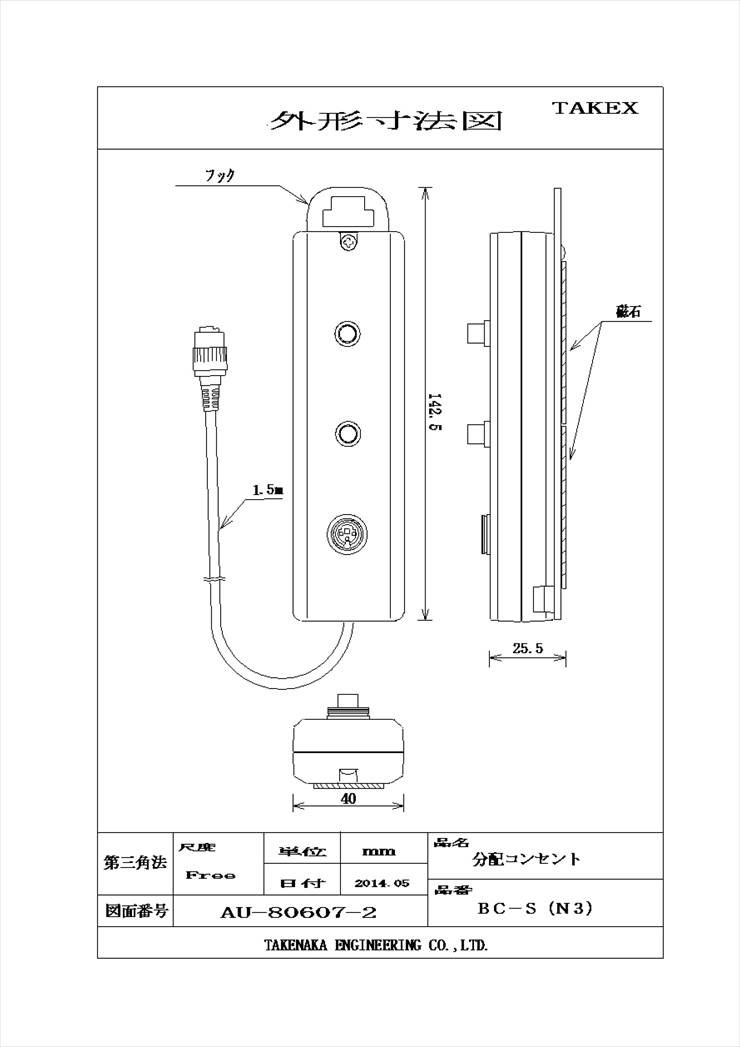

外形寸法 W40 × H142.5 × D25.5 mm（突起部分を除く）

FAQ

Q：アイホン以外のナースコールメーカーでも使用できますか？ A：いいえ、本製品はアイホン製NFR 3ピン仕様専用です。他のメーカーやピン数が異なる場合は適合しません。
Q：ピンの形状が5ピンや6ピンの場合はどうすればいいですか？ A：別ラインナップとして「BC-S(N5)」や「BC-S(N6)」など、各ピン数に対応したモデルがございますので、そちらをご検討ください。
Q：センサーはどのようなものが接続できますか？ A：ピンプラグ仕様のマットセンサー、ベッドセンサー、ベッドコーナーセンサーなどが最大2台まで接続可能です。
Q：握りボタン（呼出ボタン）を接続せずに使用できますか？ A：接続可能ですが、ナースコールシステムの設定によっては「脱落断線信号（プラグ抜け）」と判断され、報知が止まらなくなる場合があります。原則として子機と併用してください。
Q：電源（電池やACアダプタ）は必要ですか？ A：いいえ、本製品は電源不要で動作します。ナースコール側の信号を機械的に分配する仕組みです。
Q：リード線の長さは変更できますか？ A：標準仕様は1.5mです。特注対応については別途お問い合わせください。
Q：古いモデルと比べて何が変わりましたか？ A：製造ロット（Lot.4061以降）より、センサー入力ジャックが2口になり、さらに取付用フックが追加され利便性が向上しています。
Q：磁石でベッドに固定しても医療機器への影響はありませんか？ A：一般的なスチールフレームへの固定を想定していますが、精密な電子医療機器の直近への配置は避けるなど、現場の安全管理基準に従ってください。
Q：故障した際の修理は可能ですか？ A：構造上、分解修理は推奨されません。接点の摩耗やリード線の断線が生じた場合は、安全のため新品への交換をお勧めします。
Q：屋外で使用しても問題ありませんか？ A：屋内専用仕様です。外気の影響を受ける場所や水のかかる場所では使用しないでください。
