TAKEX（竹中エンジニアリング）パッシブセンサー徘徊お知らせシステム生活安心報知システム屋内天井取付

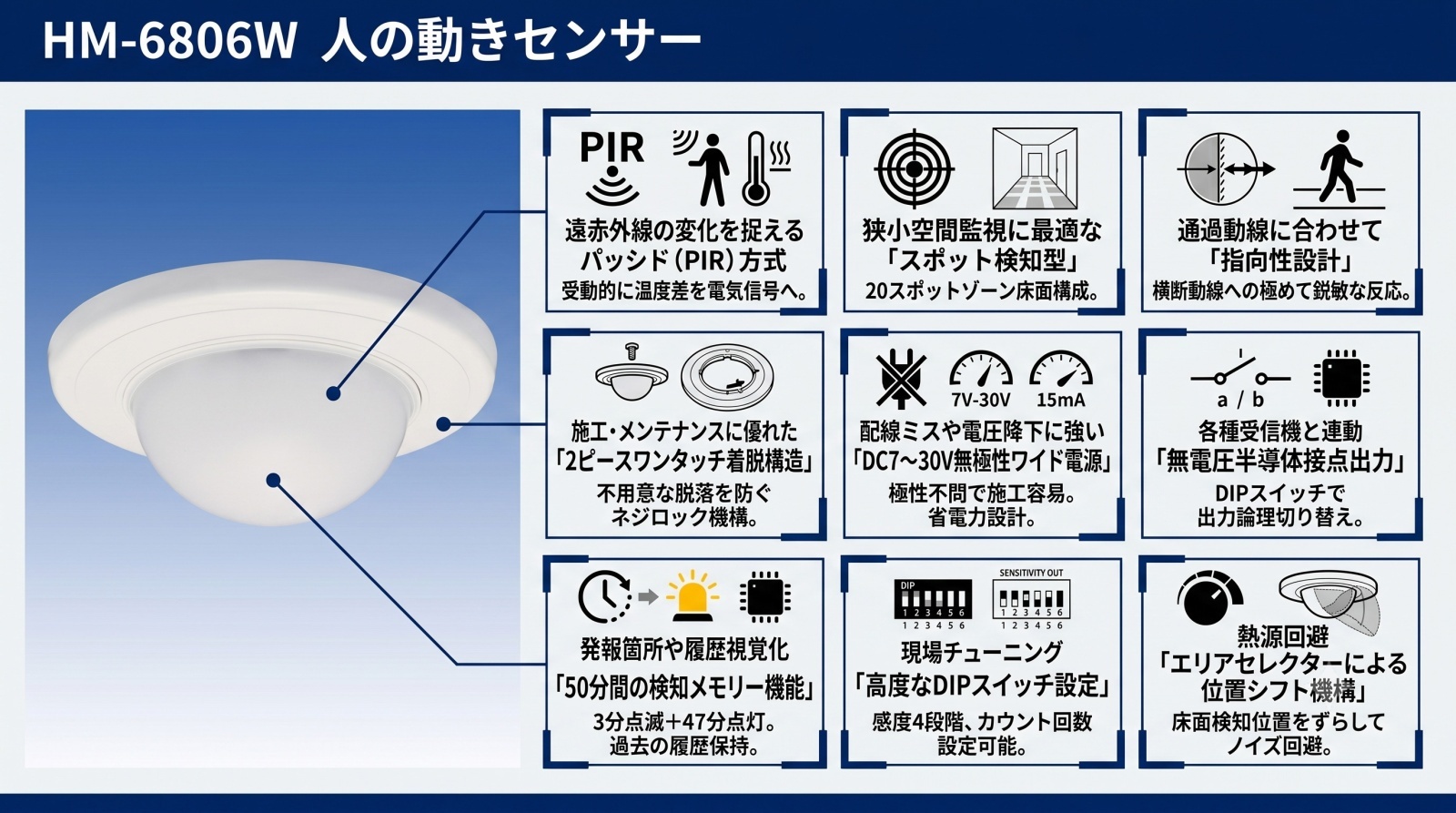

人の動きセンサー HM-6806W

HM-6806Wは、高齢者施設や住宅での徘徊お知らせシステム、生活安心報知システムに最適な高精度パッシブセンサーです。

人の動き（体温と背景の温度差）を的確に捉えるPIR方式を採用し、スポット検知エリアによりトイレや出入り口などの特定箇所の監視に威力を発揮します。広範囲な電源電圧対応や感度調整機能など、現場の運用に即した高い信頼性を備えています。

型番： HM-6806W
方式： パッシブインフラレッド方式（PIR）
検知エリア： スポット検知（20本/10対）
主な用途： 徘徊防止、独居高齢者の見守り、生活動線確認
設置場所： 屋内天井面（最大取付高さ 3.0m）
電源電圧： DC7V〜30V（無極性）

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

徘徊お知らせシステムのエリア確定用
高齢者専用住宅の生活安心報知システム
トイレ、浴室前などの狭小空間の検知
深夜の徘徊や異常行動の早期発見
居室からの離床・外出監視

導入前に確認したいポイント

取付高さは3.0m以内か（最大3.0mまで）
検知エリア内にエアコン吹出口がないか
ガラス越しの検知は不可（遠赤外線遮断）
人体が静止している状態では検知不可
壁付が必要な場合は別売アタッチメントが必要

特長

高精度パッシブインフラレッド（PIR）方式

環境から放射される遠赤外線エネルギー（熱）を受動的に検出するPIR方式を採用。背景温度と人体表面温度の「温度差」を焦電素子がキャッチし、確実な検知を行います。自ら電波を発しないため、他の電子機器への干渉リスクも低減されています。

特定箇所の監視に適した「スポット検知エリア」

本モデル（HM-6806W）はスポット検知型となっており、トイレ、浴室前、廊下、出入り口などの限定的な空間をピンポイントで監視するのに最適です。20本（10対）の検知ゾーンにより、侵入や通過の瞬間を逃しません。

高齢者の動きを逃さない「120%感度設定」

動きが遅いご高齢者や、夏場など室内温度と体温の差が小さくなる環境下でも、確実に動作させるための感度ブースト機能を搭載。内部DIPスイッチにより、現場状況に合わせて60%から120%まで4段階の感度調整が可能です。

運用履歴を確認できるメモリー表示機能

検知後に黄色LEDが「3分間点滅＋47分間点灯」するメモリー機能を搭載しています。複数のセンサーを配置している廊下等において、スタッフが後から「どのセンサーが反応したか」を一目で特定できるため、保守や見守りの効率が大幅に向上します。

現場環境に合わせた細かな出力設定

内部DIPスイッチの切り替えにより、検知出力のa接点（常時開）とb接点（常時閉）の選択が可能です。さらに、1回の検知で出力するか、誤報を防ぐために2回のカウントで出力するかを選択できるカウント設定機能も備えています。

施工跡を目立たせない「ワイドベース設計」

ベース部を直径150mmとワイド化。既存のセンサーからの交換時にも、天井面の古い取付跡や汚れを覆い隠すことができるため、リフォームや機器更新の際も美観を損なわずスムーズな施工が可能です。

電波式システムとの連携（AND入力）

徘徊お知らせシステムにおいて、電波式送信機と併用することで「特定の扉を通過した瞬間」のみを報知するAND検知システムを構築できます。電波の回り込みによる曖昧さを解消し、誤報の少ない精度の高い運用をサポートします。

柔軟な設置角度調整

ベースユニットの取付穴はだるま穴構造になっており、ネジを仮止めした状態で水平方向に左右15°の角度調整が可能です。対象者の動線に対して最も検知しやすい角度へ、施工現場で微調整を行うことができます。

    選定時に評価したい強み
    高い汎用性： DC7V〜30Vと広範囲な電源に対応し、既存システムへの組み込みが容易。
誤報対策： カウント切替機能とPIR方式の最適化により、ノイズによる誤動作を抑制。
視認性： 優しい緑色の検知表示灯を採用し、施設利用者への心理的圧迫感を軽減。
施工性： センサーユニットとベースがワンタッチで着脱でき、配線作業やメンテナンスが容易。



施工・設置ガイド

本機は天井面への設置を基本としています。検知性能を最大限に引き出すため、以下の設置条件を遵守してください。

確認項目	この製品での考え方・注意点
取付高さ	最大3.0mです。これを超える高さでは検知感度が低下します。
検知の指向性	センサーのスリットを横切る方向の動きに最も敏感に反応します。
温度環境	エアコンの吹き出し口付近など、急激な温度変化がある場所は避けてください。
遮蔽物	ガラスやアクリル越しでは検知できません。エリア内に死角を作らないよう配置してください。

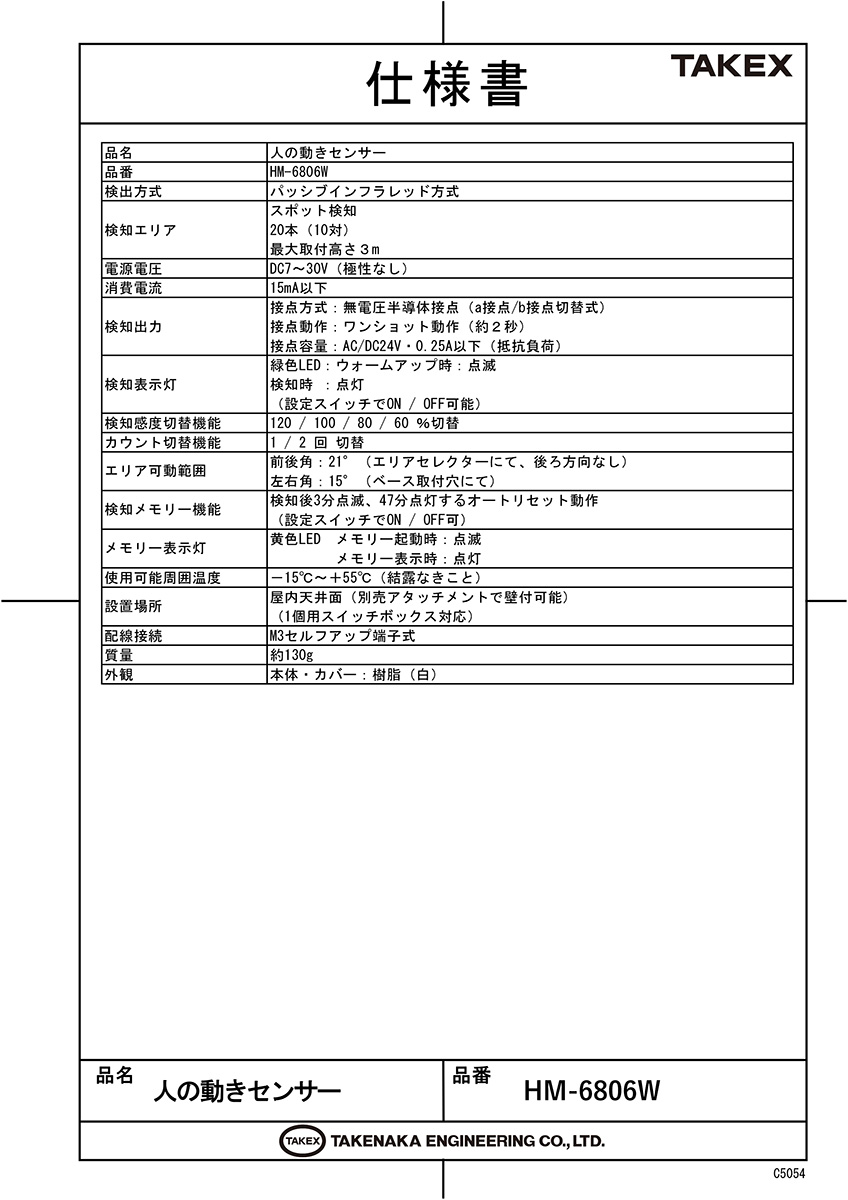

製品仕様

項目	内容
品名・品番	人の動きセンサー / HM-6806W
検出方式	パッシブインフラレッド方式（PIR）
検知エリア	スポット検知（20本/10対）/ 最大取付高さ 3.0m
電源電圧	DC7V 〜 30V（無極性）
消費電流	15mA以下
検知出力	無電圧半導体接点（a接点/b接点切替式）ワンショット動作（約2秒）容量：AC/DC24V 0.25A以下（抵抗負荷）
検知表示灯	緑色LED ウォームアップ時：点滅、検知時：点灯（設定で消灯可）
メモリー表示灯	黄色LED メモリー起動時：点滅、メモリー表示時：点灯（設定で消灯可）
検知感度切替	60% ・ 80% ・ 100% ・ 120% 切替
カウント切替	1回・ 2回切替
使用可能周囲温度	-15℃ 〜 +55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
質量 / 外観	約150g / 樹脂（白）

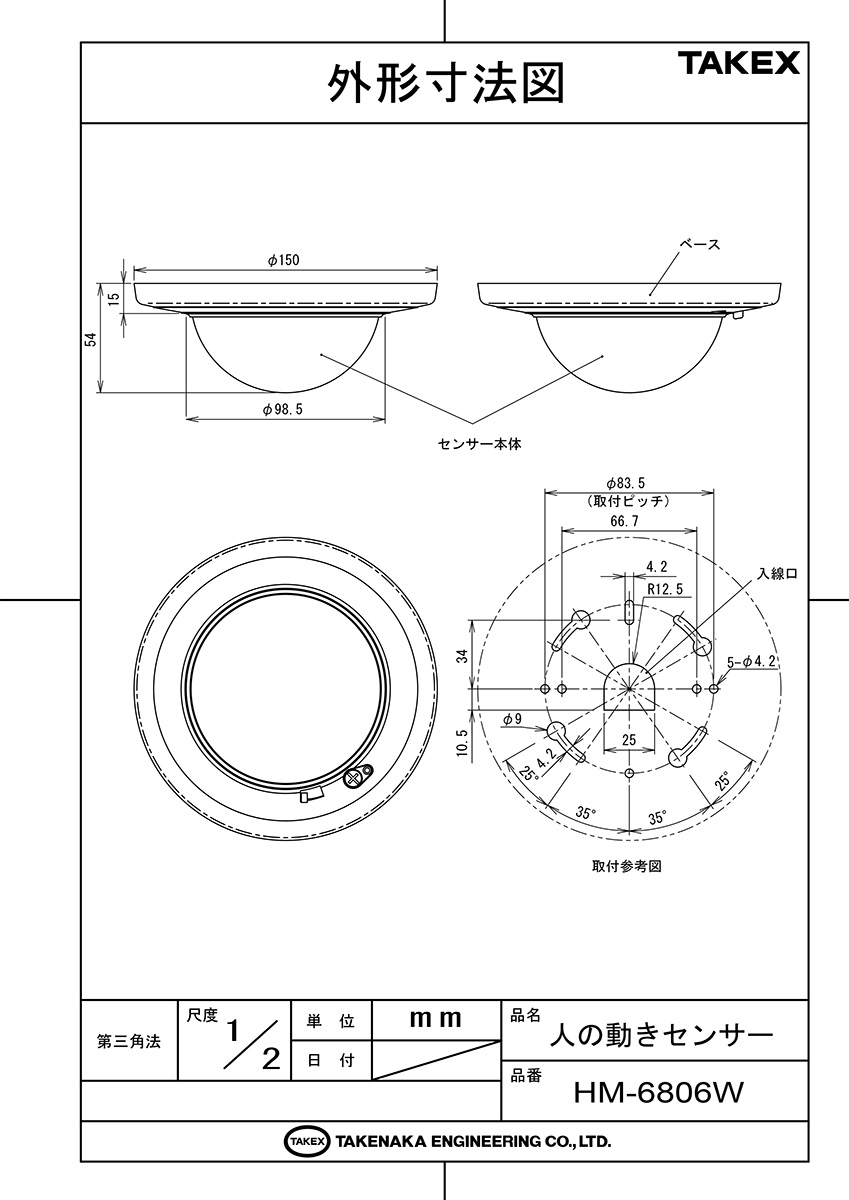

外形寸法	直径 150mm × 厚み 49mm

FAQ

Q：人が座っていても検知し続けますか？ A：いいえ。パッシブインフラレッド方式は「温度の変化」を検知するため、完全に静止している状態では検知できません。

Q：電源投入直後にLEDが点滅するのは故障ですか？ A：故障ではありません。ウォームアップ期間（約1分間）を示しており、回路が安定するまで検知動作を休止しています。

Q：ガラス越しに人が通った場合、検知しますか？ A：検知しません。遠赤外線は一般的なガラスを透過しないため、センサー前面に遮蔽物がない状態で設置してください。

Q：ペットがいる環境でも使用できますか？ A：ペットの体温を検知して誤報につながる可能性があるため、推奨されません。

Q：黄色いLEDが点灯しているのは何故ですか？ A：検知メモリー機能が働いています。直近で検知があったことを示しており、50分経過すると自動で消灯します。

Q：夏場に検知が悪くなることはありますか？ A：室温が体温（約36℃）に近づくと温度差が小さくなり、感度が低下する場合があります。その際は感度設定を120%に変更してください。

Q：壁に取り付けることは可能ですか？ A：別売の壁付用アタッチメント（BL-5000等）を使用することで、壁面への設置も可能です。

Q：接点出力のa接点とb接点はどのように変更しますか？ A：センサーユニット裏面のDIPスイッチ（3番）を操作することで切り替えが可能です。

Q：配線に極性はありますか？ A：電源入力端子（1-2番）は無極性ですので、極性を気にせず接続いただけます。

Q：防水仕様ですか？ A：屋内専用仕様です。屋外や浴室内部など、直接水がかかる場所には設置しないでください。
