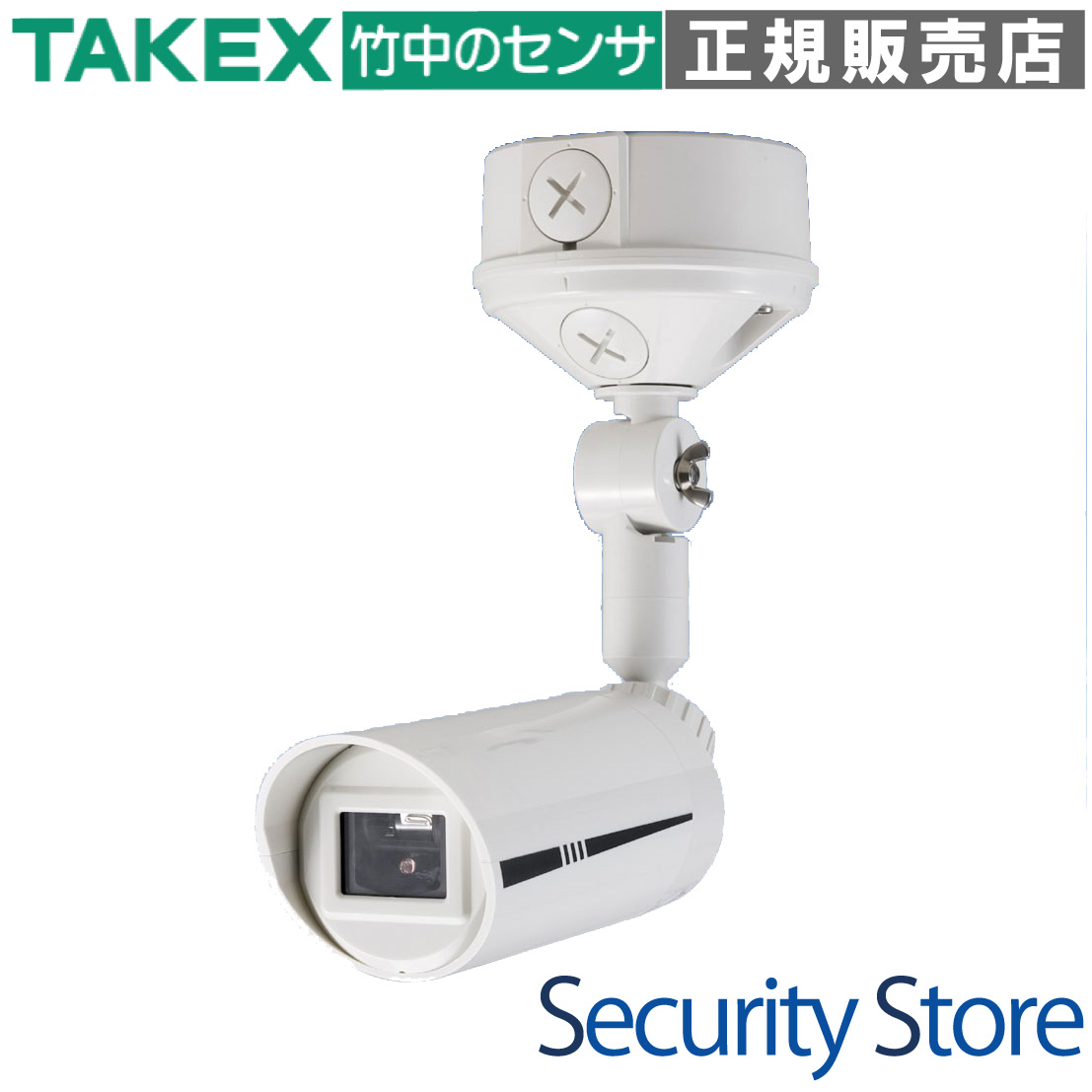

屋外用炎センサ送信機 [TX-124L(W)]

屋外用炎センサ送信機 [TX-124L(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 炎センサー ワイヤレスセキュリティ 屋外防滴（IP43）

TX-124L(W) 屋外用炎センサ送信機

30m先の微小な炎を瞬時にキャッチし、配線不要のワイヤレスで報知。屋外の火気厳禁エリアや放火監視に最適な、紫外線検出方式の高性能送信機です。

  • 型番： TX-124L(W)
  • 製品名： 屋外用炎センサ送信機
  • 検知方式： 紫外線検出方式（185〜260nm）
  • 主な用途： 工場、倉庫、神社仏閣、重要文化財の放火監視・火災早期発見
  • 設置場所： 屋内・屋外（IP43相当・防雨構造）
  • 電源： 専用リチウム電池（付属）またはACアダプター（オプション）

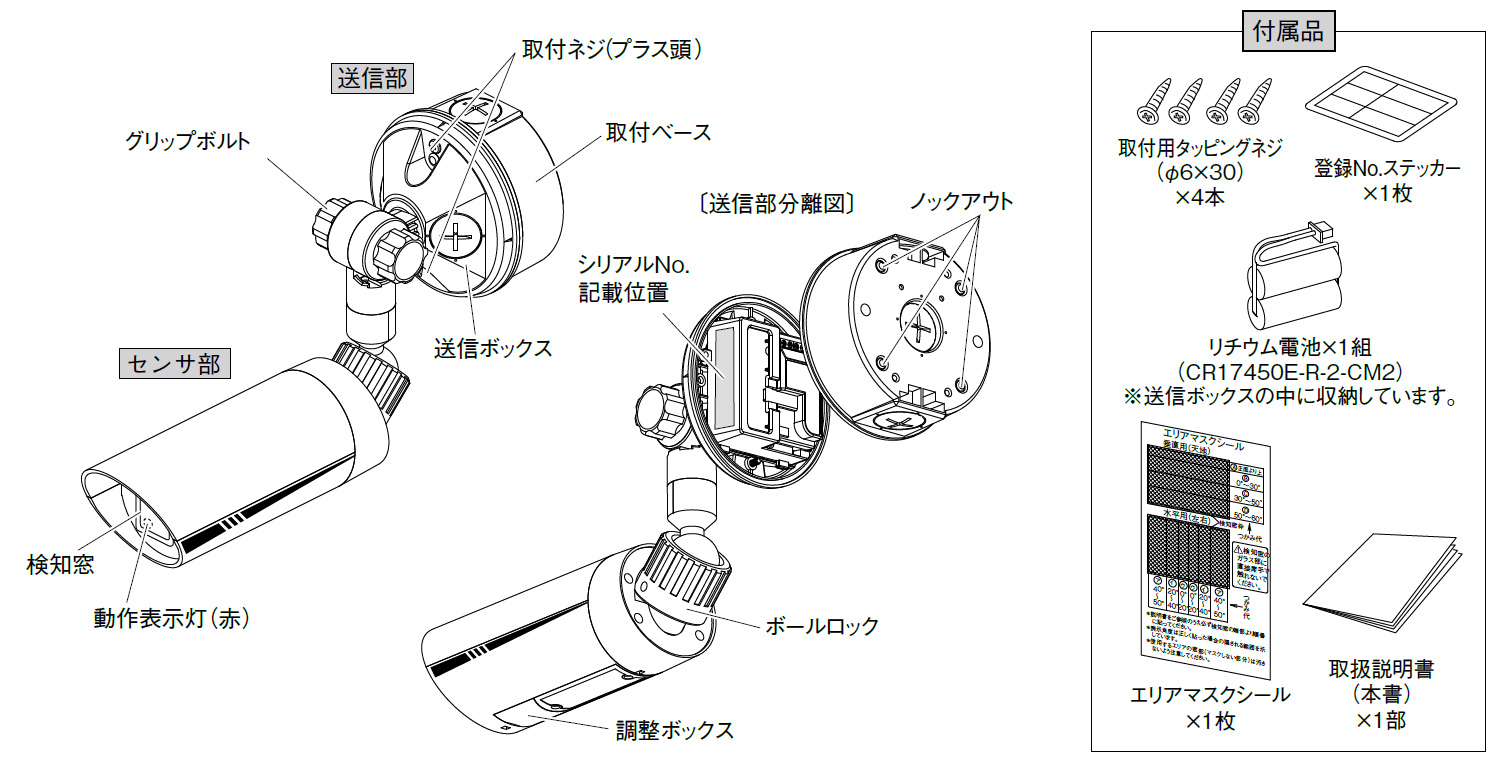

TX-124L(W) 屋外用炎センサ送信機 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 禁煙場所や火気厳禁エリアでの喫煙監視
  • 神社仏閣・重要文化財の放火対策
  • 工場・資材置場などの火災早期発見
  • ゴミ集積場などの不審火監視

導入前に確認したいポイント

  • 受信機（426MHz帯対応）が別途必要です
  • ガラス越しでは炎を検知できません
  • 溶接光などの紫外線源を直接見ない位置へ設置
  • 電波到達距離は直線の見通し約100mです

製品の特長

30m先の炎を捉える高感度紫外線センサー

炎に含まれる特有の紫外線（185〜260nm）を瞬時に検知。ライター程度の小さな炎でも、正面10mの距離から検知可能です。15cm角の火皿であれば30m先までカバーし、火災になる前の「炎」の段階で報知します。

完全配線レスを実現するワイヤレス設計

426MHz帯の小電力ワイヤレス送信機を内蔵。専用リチウム電池駆動により、電源・信号線ともに配線工事が不要です。既設の建物や、配線が困難な屋外エリアにも容易に導入できます。

約5年間の長期電池寿命と自己診断機能

省電力設計により、1日1回の送信動作を含めて約5年間の電池寿命を実現。電池電圧が低下した際は、本体のLED点滅と受信機への電池切れ信号送信により、メンテナンス時期を逃さず把握できます。

屋外設置に耐えるIP43相当の防雨構造

スマートな外観のハウジング一体型ボディはIP43相当の防雨性能を備え、屋外の過酷な環境下でも安定して動作します。カラーもホワイトとブラウンの2色展開で、建物の美観を損ないません。

誤動作を防ぐ8通りの感度・タイマー設定

感度設定2段階（H/L）と、検知タイマー設定4段階（1/3/6/15秒）を組み合わせた合計8通りの調整が可能。現場の環境光やノイズ源に合わせて最適化することで、誤報を最小限に抑えた運用ができます。

独自のボールロック機構による自由な画角調整

設置後、垂直方向に下方90°、水平方向に180°の範囲で首振り調整が可能です。狙いたい場所をピンポイントで監視でき、ボールロック機構によりしっかりと固定されます。

システムの信頼性を高める定期送信機能

本機が正常に動作しているか、電波が届いているかを自動的にチェックする「定期送信機能」を搭載。通信異常や機器の故障、盗難などをいち早く受信機側で検知できるため、セキュリティレベルを維持できます。

オプションによる外部電源供給への対応

電池駆動だけでなく、オプションのACアダプター「DC-0330-C」を使用することで、有線による電源供給も可能です。頻繁に検知が発生する場所や、電池交換のメンテナンスをゼロにしたい現場にも柔軟に対応します。

選定時に評価したい強み

  • 応答速度： 煙や熱が届く前の「光」で検知するため、初動対応が格段に早まります。
  • 施工性： 配線不要なため、特に高所や屋外、コンクリート壁面への設置コストを大幅に削減可能。
  • 信頼性： 日本国内のワイヤレスセキュリティで実績豊富なTAKEXブランドの426MHz帯通信。
  • 調整力： 付属のエリアマスクシールで検知範囲を物理的に絞り込めるため、隣地などの影響を排除。

動作状態とLED表示

LEDの挙動 状態 対応
点灯（赤色） 炎検知時、または信号送信時 正常動作です。
点滅（約5秒に1回） 電池切れ報知 速やかに専用電池（CR17450E-R-2-CM2）を交換してください。
消灯 待機中 正常状態です。

内部DIPスイッチ設定（センサ部内）

スイッチ番号 設定項目 詳細（OFF / ON）
SW1・SW2 検知タイマー 1秒 / 3秒 / 6秒 / 15秒 の4段階。環境に合わせて調整。
SW3 感度設定 OFF: H（100%） / ON: L（50%）
SW4 表示灯同期 OFF: 送信同期（電池切れ報知有効） / ON: 検知同期（テスト用）

トラブルシューティング

現象 原因 処置
炎がないのに動作する 溶接光、スパーク、太陽光の乱反射 タイマーを長く設定するか、エリアマスクで遮蔽してください。
反応が遅い・しない 検知窓の汚れ、ガラス越しの検知 検知窓を清掃してください。ガラス越しの検知はできません。
受信機が鳴らない 未登録、または電波不達 シリアル登録の再確認、または中継機の設置を検討してください。

製品仕様

項目 内容
品名 屋外用炎センサ送信機
品番 TX-124L (W)
検出方式 紫外線検出方式（検出波長：185〜260nm）
検知エリア 【検知距離】
10m：（正面にてライターの炎：炎高約7cm）
30m：（正面にて15cm角のノルマルヘプタン火皿の炎：炎高約60cm）
【検知指向角】
垂直方向：約75°（センサ正面より　上方：約15°、下方：約60°）
水平方向：約100°
角度調整 垂直方向：下方90°（水平〜垂直）
水平方向：180°
感度設定 【感度】H（100％）、L（50％）2段階〔スイッチにて〕
【検知タイマー】1秒、3秒、6秒、15秒 4段階〔スイッチにて〕
電源 CR17450E-R-2-CM2（リチウム電池）：DC3V（付属）
DC-0330-C（ACアダプター：オプション）：DC3V
電池寿命 約5年（常温、定期送信含む待機状態にて）
動作内容 警報信号（検知時・繰り返し）、定期送信信号、電池切れ信号
動作表示灯 赤色LED：検知/送信時に点灯、電池切れ時に点滅
使用周波数帯 426MHz帯（小電力セキュリティシステムの無線設備）
送信出力 / 電波到達 10mW以下 / 約100m（見通し距離）
付加機能 繰り返し送信機能、定期送信機能、電池切れ報知機能
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
設置場所 / 防護等級 屋内・屋外（防雨構造） IP43相当
質量 約550g（電池含まず）
外観 / 材質 樹脂 / ホワイト（W）
付属品 リチウム電池、タッピングネジ、エリアマスクシール、登録No.ステッカー

FAQ

Q：電池寿命はどのくらいですか？ A：常温環境において、定期送信を含む待機状態で約5年間の運用が可能です。ただし、検知回数や周囲温度により短くなる場合があります。
Q：ガラス越しに外の炎を検知することはできますか？ A：不可能です。紫外線検出方式は一般的な透明ガラスや樹脂を透過しないため、センサと検知対象の間に遮蔽物がない状態で設置してください。
Q：太陽光で誤動作することはありませんか？ A：太陽光が直接レンズに入り込む場合や、強い乱反射がある場合は誤報の原因となります。設置角度を調整するか、付属のエリアマスクシールで対策を行ってください。
Q：ACアダプターは使えますか？ A：はい。オプションのACアダプター「DC-0330-C」を使用することで、100V電源からの給電が可能です。
Q：雨が当たる場所でも大丈夫ですか？ A：IP43相当の防雨構造ですので、屋外設置が可能です。ただし、浸水を防ぐため必ずセンサを下向き（水平より下）に設定して施工してください。
Q：検知エリアを狭めることはできますか？ A：はい。付属のエリアマスクシールを検知窓に貼り付けることで、不要な角度を物理的にカットできます。
Q：ライターの炎には反応しますか？ A：反応します。正面であれば約10mの距離で検知可能です。禁煙エリアでの喫煙監視にも利用されています。
Q：電池切れはどうやってわかりますか？ A：本体LEDが約5秒に1回点滅し、同時に受信機側へ電池切れ信号を送信してお知らせします。
Q：電波が届かない場合はどうすればいいですか？ A：見通し100m以上、または障害物がある場合は、中継機を導入することで通信距離を延ばすことが可能です。
Q：溶接作業をする場所に使えますか？ A：アーク溶接の光は強い紫外線を含むため、誤動作します。作業中は電源を切るか、検知エリアから外れるように設置してください。
