炎センサー ブラウン 屋外対応 TAKEX 竹中エンジニアリング [FS-5010A(B)]

炎センサー ブラウン 屋外対応 TAKEX 竹中エンジニアリング [FS-5010A(B)]

販売価格: 会員のみ販売

商品詳細

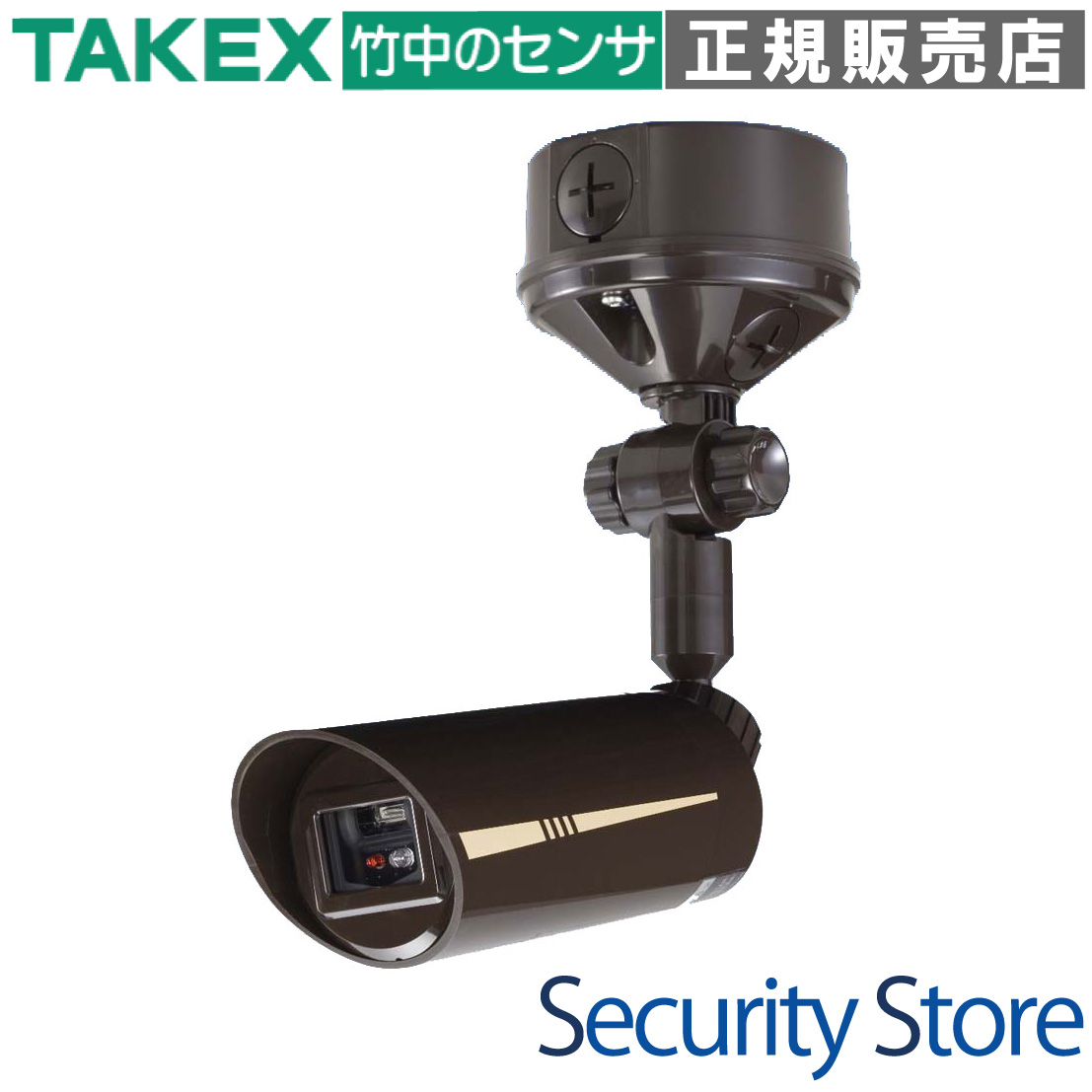

TAKEX（竹中エンジニアリング） 炎センサー 紫外線検出方式 屋外対応 AC100V仕様

FS-5010A(B) 炎センサー ブラウン 屋外対応 AC100V

30m先の火炎を瞬時にキャッチする、屋外設置対応の高精度炎センサーです。煙や熱が広がる前の「火が出た瞬間」を捉える紫外線検出方式を採用。AC100V電源に直結でき、ライト等の外部機器を直接駆動できる大容量出力を備えた、防犯・防災のプロフェッショナルモデルです。

  • 型番： FS-5010A(B)
  • 製品名： 炎センサー（ブラウン）
  • 方式 / カテゴリ： 紫外線検出方式（185〜260nm）
  • 主な用途： 放火監視、禁煙場所の火気厳禁警告、重要文化財・寺社の防炎対策
  • 設置場所 / 対応環境： 屋内・屋外（防雨構造 IP43相当）
  • 電源仕様： AC100V±15V (50/60Hz)

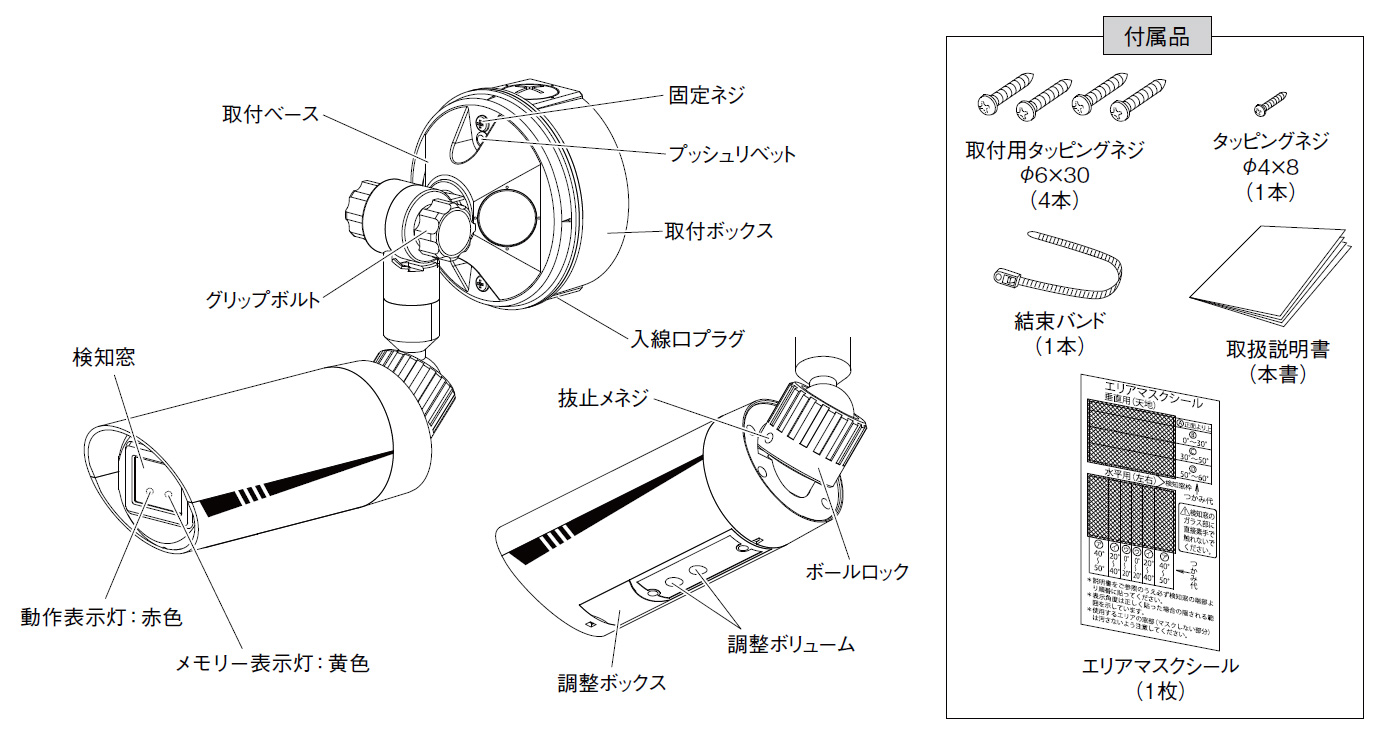

炎センサー FS-5010A(B) ブラウン 製品画像

資料ダウンロード

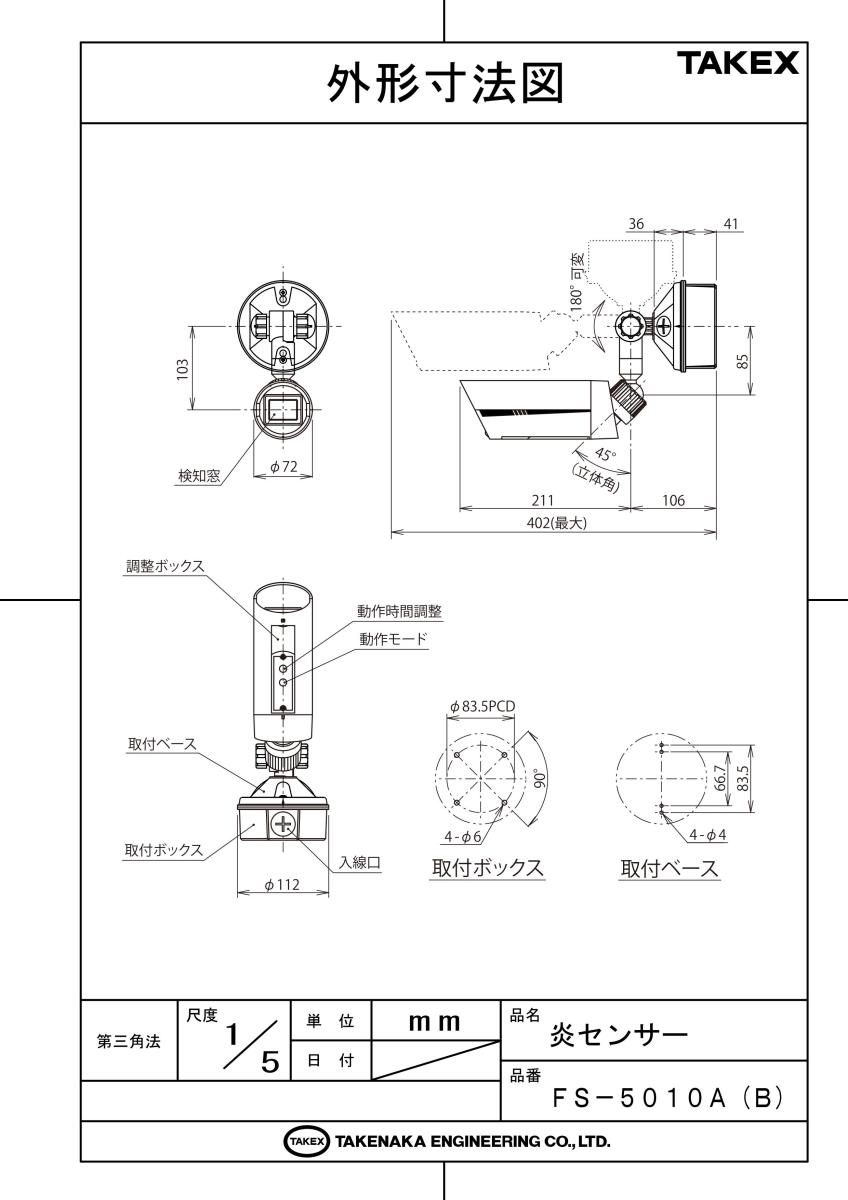

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 寺社仏閣・重要文化財の放火監視
  • 工場の資材置場など火気厳禁場所の監視
  • ガソリンスタンドや危険物貯蔵所の早期警戒
  • 公共施設のトイレや階段等での禁煙対策
  • ゴミ集積場での不審火対策

導入前に確認したいポイント

  • 紫外線の含まれない「煙」や「熱」には反応しません
  • ガラス越しでは紫外線を検知できないため、屋外に面した窓の内側設置は不可です
  • 直射日光や反射光が検知窓に入らないよう、下向きに設置してください
  • AC100Vの電源工事が必要です（有資格者による施工を推奨）

特長

30m先の炎を瞬時に捉える超早期検知性能

物質が燃焼する際に発生する特有の波長（185〜260nmの紫外線）を検知します。煙が天井に到達するのを待つ火災報知器とは異なり、火が出た瞬間に反応するため、被害を最小限に食い止める「超早期発見」が可能です。15cm角の標準火皿で30m、ライターの小さな炎でも10m先から検知する高い感度を誇ります。

AC100V直結駆動と強力な有電圧出力

商用電源AC100Vで直接駆動できるため、別途電源アダプターを用意する必要がありません。また、大容量の「有電圧a接点出力」を搭載しており、検知と連動してライトや回転灯、サイレンなどの外部機器（最大500W、フラッシング時300W）を直接動作させ、強力な威嚇・警告を行うことができます。

環境に合わせた「8段階の感度・タイマー調整」

設置環境のノイズに合わせて、感度設定2段階（H/L）と検知タイマー設定4段階（1秒/3秒/6秒/15秒）を組み合わせ、計8通りの設定が可能です。一過性の火花による誤作動を防ぎたい現場ではタイマーを長めに、より迅速な検知が必要な現場では短めにするなど、柔軟な運用が可能です。

現場のノイズを可視化する「紫外線環境チェック機能」

設置場所の周囲に存在する紫外線ノイズ源（溶接光、殺菌灯、水銀灯など）を、インジケーターの点滅でモニターできる機能を搭載しています。施工時に誤動作の要因を視覚的に確認できるため、最適な設置角度や感度設定をスムーズに行うことができます。

事後の確認を容易にする「警報メモリー機能」

複数台のセンサーを並列設置している場合でも、どのセンサーが最初に発報したかを一目で特定できるメモリー表示灯（黄色LED）を装備しています。発報後50分間保持され、自動的にリセットされるため、管理者が不在の間の異常検知も逃しません。

施工性を追求した「ボールロック式機構」と防雨ボディ

独自のボールロック式機構により、設置後も上下左右に検知エリアを自由自在に調整できます。また、IP43相当の防雨構造を採用しているため、軒下などの屋外環境にも安心して設置可能なハウジング一体型デザインとなっています。

昼夜判別機能による柔軟な出力制御

周囲の明るさに応じて出力動作を制御できるボリュームを内蔵しています。「暗い時のみ動作」させる夜間監視モードや、「24時間監視」モードなど、用途に合わせて簡単に切り替えが可能です。

選定時に評価したい強み

  • 圧倒的な検知スピード： 炎が発生した瞬間に反応するため、初期消火に繋げやすい。
  • 施工の簡略化： 電源ユニット不要のAC100V仕様で、既存設備との連携が容易。
  • 高い信頼性： 炎特有のゆらぎ成分をデジタル処理で判別し、定常的な紫外線源と差別化。

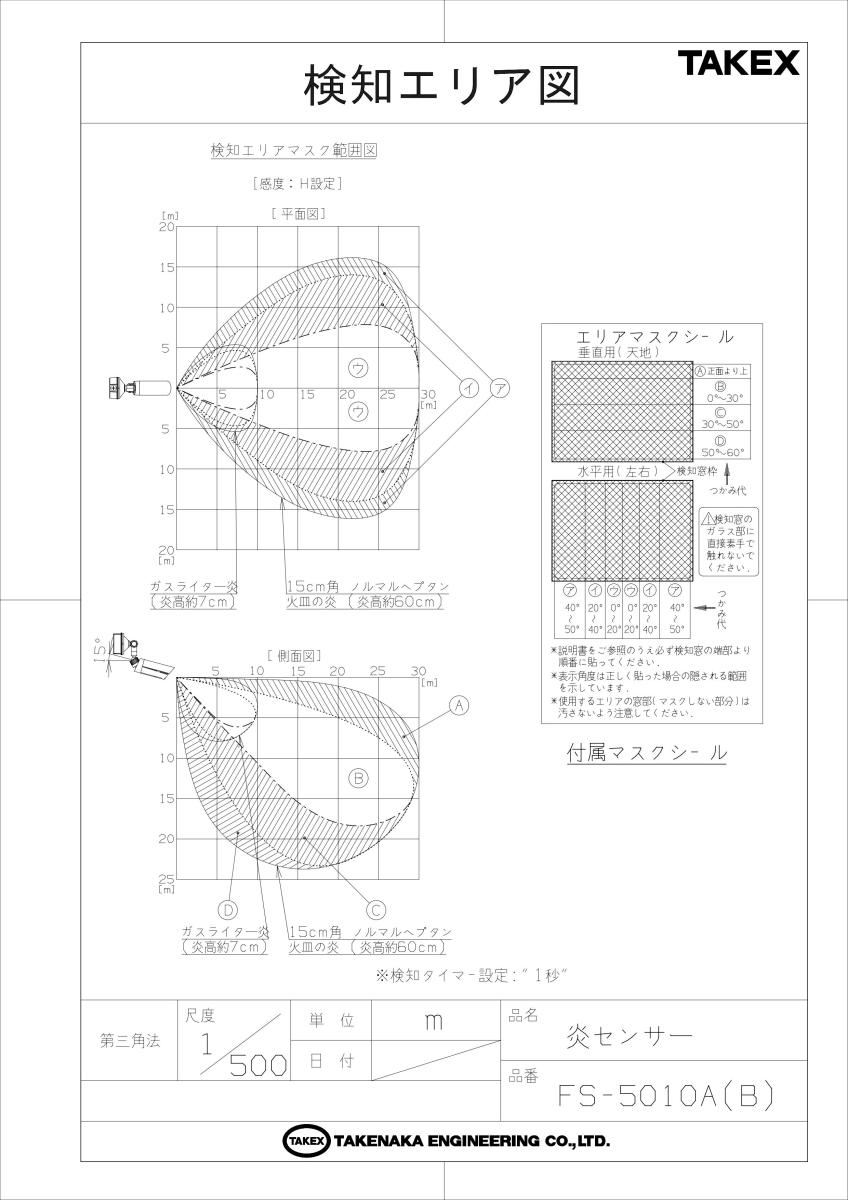

  • 詳細なエリア調整： 付属のエリアマスクシールにより、不要な検知方向を物理的に遮断可能。

施工・設置ガイド

センサーの性能を最大限に引き出すため、以下のガイドラインに従って施工してください。

確認項目 この製品での考え方
設置の向き 太陽光の直接入射や反射を避けるため、必ず「水平より下向き」に設置してください。
検知窓の遮蔽 ガラスや樹脂板は紫外線を遮断します。検知窓の前に遮蔽物がないことを確認してください。
外部負荷の接続 白熱灯負荷は500Wまで。フラッシング設定時は300W以下で使用してください。
メンテナンス 検知窓が汚れると感度が低下します。半年に一度程度の清掃を推奨します。

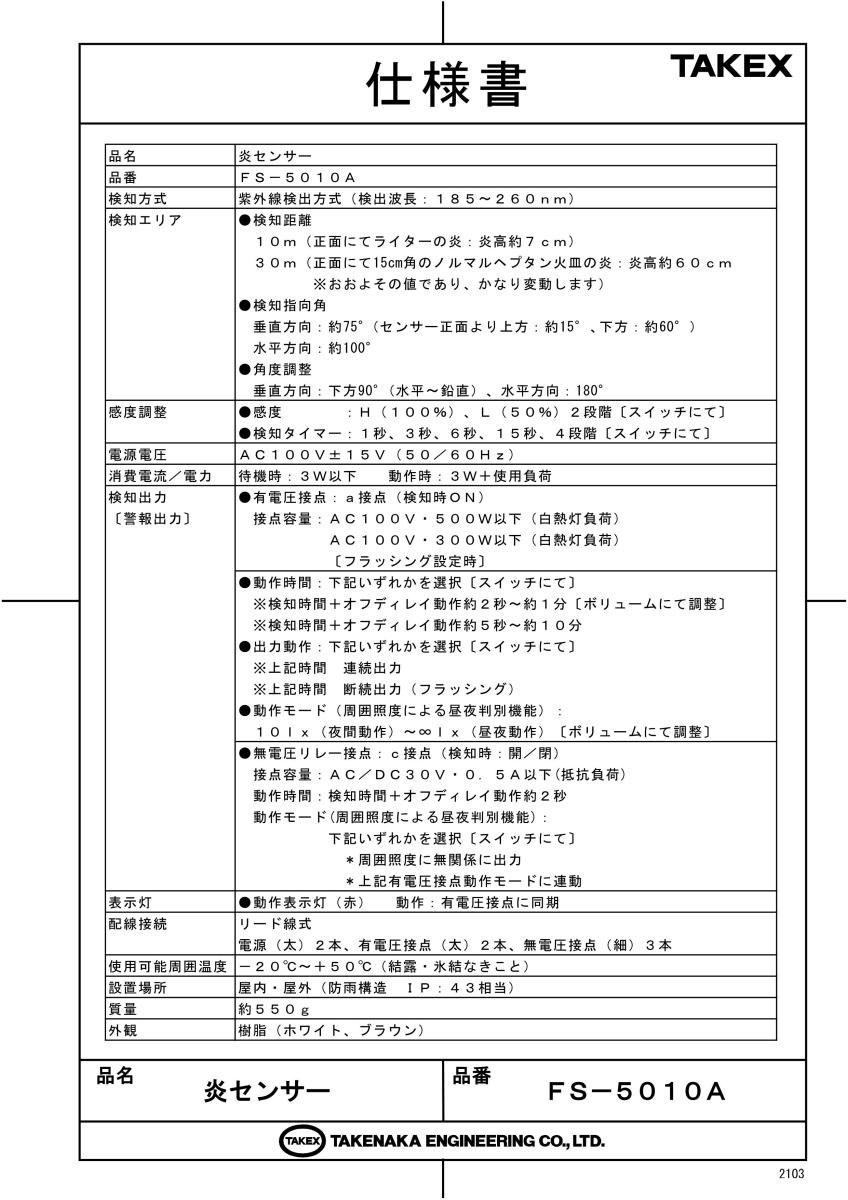

製品仕様

項目 内容
品名 / 品番 炎センサー / FS-5010A(B) [ブラウン]
検出方式 紫外線検出方式（検出波長：185〜260nm）

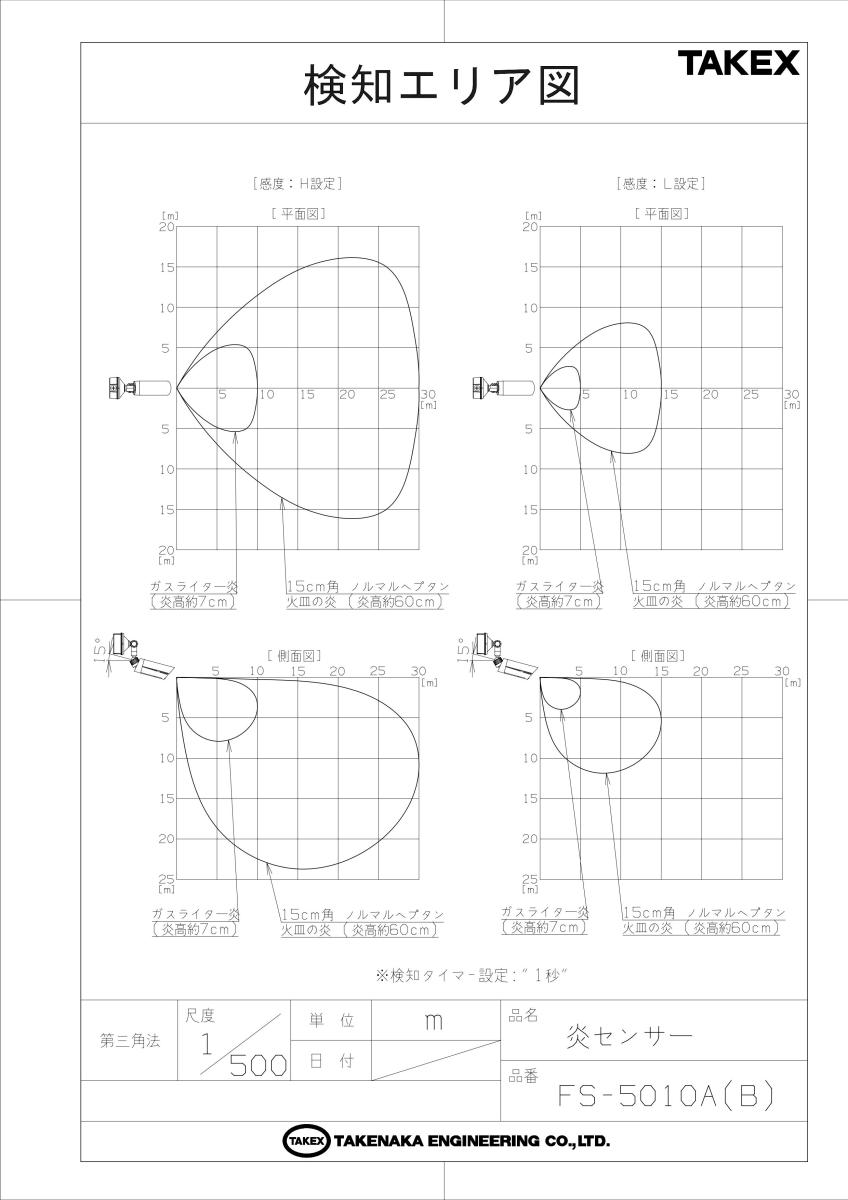

検知エリア 【検知距離】 10m（正面にてライターの炎：炎高約7cm）
30m（正面にて15cm角火皿の炎：炎高約60cm）
【指向角】 垂直方向：約75° / 水平方向：約100°
角度調整 垂直方向：下方90°（水平〜鉛直）、水平方向：180°
感度調整 【感度】 H（100%）、L（50%） 2段階切替
【タイマー】 1秒、3秒、6秒、15秒 4段階切替
電源電圧 AC100V±15V（50/60Hz）
消費電力 待機時：3W以下 / 動作時：3W＋使用負荷
有電圧接点出力 a接点 / AC100V・500W以下（白熱灯負荷）
動作形態：連続 または 断続（フラッシング）切替
無電圧接点出力 c接点 / AC/DC30V・0.5A以下（抵抗負荷）
動作時間：検知時間＋オフディレイ約2秒
昼夜判別機能 約10lx（夜間動作）〜∞lx（昼夜動作）ボリューム調整
動作表示灯 赤色LED：有電圧リレー接点に同期
メモリー表示灯 黄色LED：点滅3分→点灯47分→消灯（オートリセット）
使用可能周囲温度 -20℃〜+50℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造 IP43相当）
質量 / 外観 約550g / 樹脂（ブラウン）

FAQ

Q：太陽光で誤動作することはありますか？ A：太陽光の紫外線波長とは異なる領域を検知しますが、直射日光が検知窓に直接入ったり、反射光が強く入ったりすると誤動作の原因になります。必ず水平より下向きに設置し、太陽が検知エリアに入らないように調整してください。
Q：ガラス越しに炎を検知することはできますか？ A：いいえ、できません。一般的なガラスや透明樹脂板は紫外線をカットするため、センサーと監視対象の間にこれらがあると検知不能となります。
Q：煙や熱には反応しますか？ A：反応しません。本製品は炎に含まれる「紫外線」のみを検知する方式のため、煙の出ない燃焼や、熱だけが上がる状態には反応しません。
Q：消防法上の火災報知機として使用できますか？ A：本製品は消防法上の「火災報知設備の感知器」ではありません。放火監視や早期発見を目的とした「警報機器」としてお使いください。
Q：溶接の火花に反応しますか？ A：溶接のアーク光は強い紫外線を含むため反応します。エリアマスクシールを使用するか、検知タイマーを長めに設定（15秒など）することで、短時間の火花による動作を回避できる場合があります。
Q：AC100V以外の電源で使用できますか？ A：本モデル（FS-5010A）はAC100V専用です。DC12V〜24Vで運用したい場合は、姉妹モデルのFS-5000シリーズをご選定ください。
Q：屋外で雨に濡れても大丈夫ですか？ A：IP43相当の防雨構造ですので、屋外設置が可能です。ただし、完全防水ではないため、水の溜まる場所や激しい噴流水を受ける場所、上向き設置は避けてください。
Q：ライトを接続して、夜だけ光らせることはできますか？ A：はい、可能です。昼夜判別ボリュームを「夜」側に調整することで、暗い時間帯のみ有電圧出力を動作させることができます。
Q：検知距離を短く設定することはできますか？ A：感度スイッチを「L（50%）」に設定することで、検知距離を約半分（正面15m程度）に減衰させることが可能です。
Q：機器の寿命はどのくらいですか？ A：電気部品の寿命やセンサー受光部の経年劣化を考慮し、納入後約5年での交換を推奨しています。
