竹中エンジニアリングパッシブセンサー天井取付専用第2世代ファジィ処理最大天井高6m

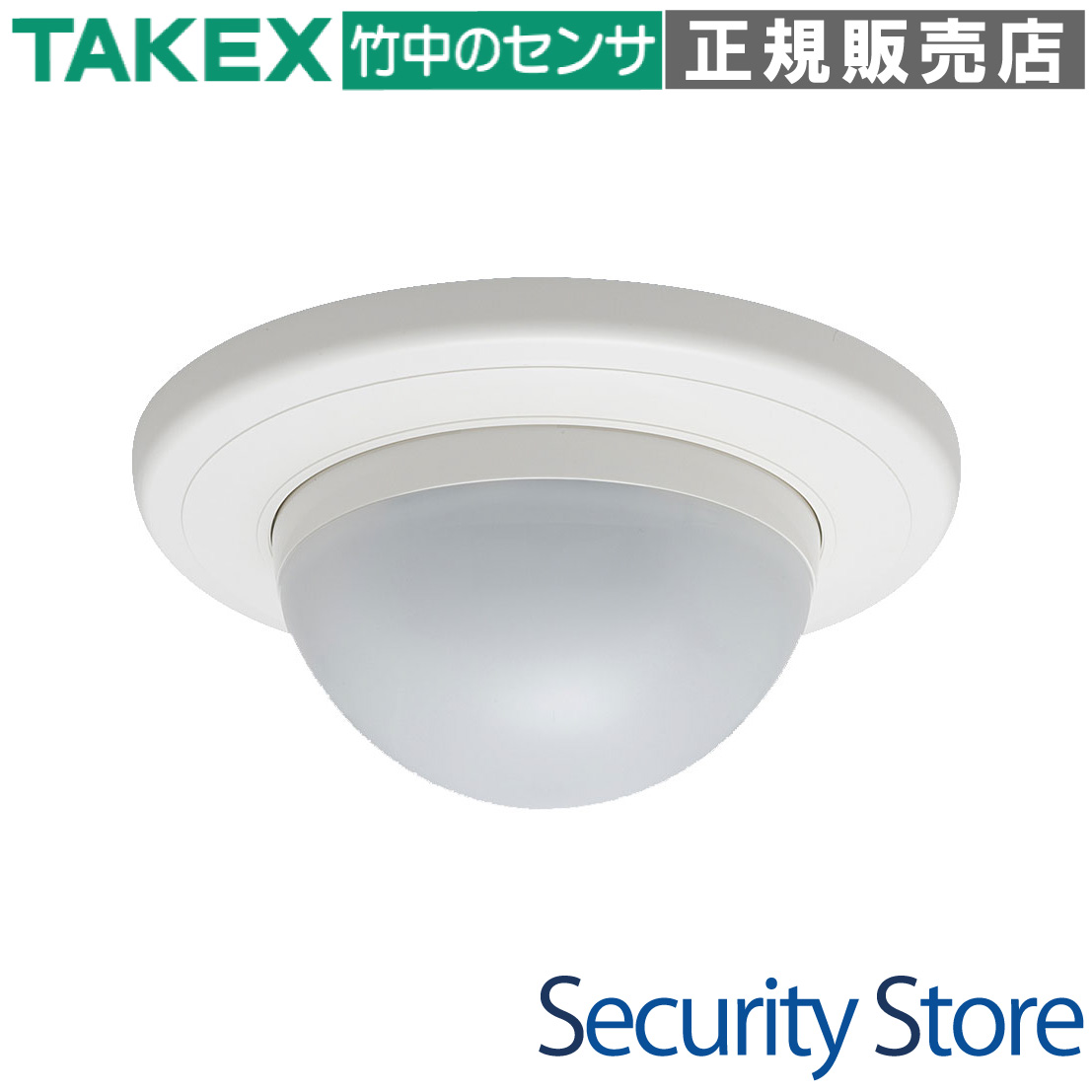

PA-6614W ツインミラー型パッシブセンサー

業界初のツインミラー技術を第2世代へと進化させた、高信頼パッシブセンサーです。新設計の「高密度警戒エリア」と「環境対応型ファジィ処理アルゴリズム」により、小動物等による誤動作と、温度差の少ない過酷な環境下での失報を劇的に低減。天井面の汚れを隠すワイドベース設計も魅力です。

型番： PA-6614W
方式： ツインミラー方式（第2世代ファジィ処理）
主な用途： オフィス、高天井の店舗・倉庫、一般住宅の侵入監視
設置場所： 屋内天井面（最大取付高さ6.0m対応）
電源・電圧： DC7〜30V（無極性）
省電力性能： 消費電流 8mA以下の超低消費電流設計

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

天井高が2m〜6mと変動する多様な建築環境
センサーの付け替えで天井の汚れ跡を隠したい現場（ワイドベース）
夏場に室温が上昇し、検知性能が低下しやすい室内
ペットや小動物の侵入による誤報に悩まされている施設

導入前に確認したいポイント

屋内専用です。防水構造ではないため屋外や雨のかかる場所は避けてください。
ガラス越しには熱を検知できないため、窓越し等の警戒は不可です。
壁面への設置には別売のアタッチメントが必要となります。
高密度モード使用時は、小さな揺れや小動物に敏感になるため設置環境を確認してください。

特長

第2世代ファジィ処理アルゴリズム搭載

信号処理に「環境対応型アルゴリズム」を採用。従来の単純な信号カウント方式とは異なり、人体と小動物をより正確に識別。夏場など人体と周囲温度の差が少ない過酷な環境下でも、失報を最小限に抑え、常に最適な検知性能を維持します。

独自のツインミラー機構による高密度エリア

センサー内部に2組の光学系ユニットを搭載。設置場所の高さや距離に応じて反射鏡の可動を切り替える独自の機構設計により、広範囲な設置環境（天井高2m〜6m）でも最適な警戒エリアを構築。小動物による誤動作を軽減しながら、優れた検知性能を発揮します。

ワイドベース設計による施工性の向上

ベース部を直径150mmにワイド化。既存センサーからの取替え時に発生しがちな「天井面の汚れ跡」を隠すことができるため、リニューアル案件にも最適です。また、雷サージ性能の向上や紫外線による黄変防止など、長期運用に耐える設計となっています。

選定時に評価したい強み
低消費電力： 消費電流8mA以下と非常に低く、システム全体の負荷を軽減。
広電圧対応： DC7V〜30Vの広範囲な動作電圧に対応し、電圧降下にも強い。
高所対応： 最大取付高さ6mに対応。高天井の店舗や倉庫でも1台でカバー。
無極性配線： 電源入力に極性がないため、現場での誤配線リスクを回避。
温度補償機能： 周囲温度をリアルタイム監視し、検知感度を自動最適化。

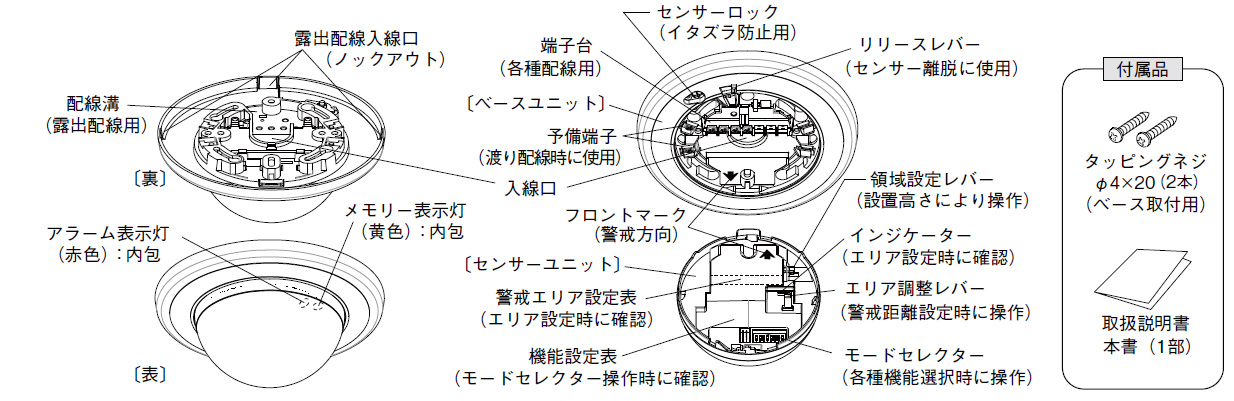

施工・設置ガイド

LED表示灯の動作状態

表示灯	状態	意味
赤色（アラーム）	点滅	電源投入後のウォームアップ中（約1分間）。警報出力は行いません。
赤色（アラーム）	点灯	人体検知。警報接点を出力（約2秒間）。
黄色（メモリー）	点滅	警報発報後のメモリー表示（最初の3分間）。
黄色（メモリー）	点灯	メモリー表示の継続状態（さらに47分間点灯し自動消灯）。

内部モード設定（DIPスイッチ）

SW番号	設定項目	OFF設定	ON設定（標準）
1	表示灯	アラーム表示灯消灯	アラーム表示灯点灯
2	メモリー	メモリー機能なし	メモリー機能あり
3	警報接点	b接点（N.C.）	a接点（N.O.）
4・5	感度設定	組み合わせにより 120 / 100 / 80 / 60 % の4段階
6・7	検知モード	狭域 / 中域 / 広域 / 高密度を切替
8	出力時間	ワンショット（約2秒）	オフディレイ（約5分）

推奨配線距離（DC12V供給時）

φ0.65mm： 最大 3,000m まで
φ0.9mm： 最大 5,700m まで
φ1.2mm： 最大 10,200m まで

トラブルシューティング

現象	主な原因	処置
動作しない	電源未投入、電圧不足、ウォームアップ中	電圧（DC7〜30V）を確認。1分間待機。
勝手に警報が出る	急激な温度変化、可動体（ペット等）、強い光	エアコンの向き、揺れるカーテン、直射日光を確認し感度を下げる。
検知が遅い	エリア設定の不一致、カバーの汚れ	取付高さに応じたエリアレバーと検知モードを再調整。
メモリーが点かない	機能がOFF設定、発報時間が短い	DIP SW2をONに設定し、歩行テストを実施。

製品仕様

項目	内容
品名	ツインミラー型パッシブセンサー
品番	PA-6614W
検出方式	パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
警戒エリア	立体警戒最長14m 76本（31対）
電源電圧	DC7?30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット2秒／オフディレイ5分（切替式）接点容量：AC/DC24V・0.25A（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（ON/OFF切替可）
アラーム表示灯	赤色LED（点滅：ウォームアップ、点灯：警報出力時）※消灯可
メモリー表示灯	黄色LED（点滅：メモリー起動時、点灯：メモリー保持時）※消灯可
感度切替機能	120%/100%/80%/60%の4段切替式
検知モード	狭域/中域/広域/高密度の4モード切替
角度調整範囲	上下角：約23°・左右角：15°（ベース取付穴にて）
使用周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（取付高さ2.0m〜6.0m対応）
質量	約140g
外観	本体・カバー：樹脂（ホワイト）

FAQ

Q：PA-6614Wの最大取付高さはどれくらいですか？ A：高密度モードを使用することで、最大天井高6.0mまでの設置に対応しています。

Q：電源の配線に極性はありますか？ A：極性なし（無極性）のため、プラス・マイナスを気にせずDC7〜30Vの電源を接続可能です。

Q：夏場の感度低下が心配ですが、対策はありますか？ A：第2世代ファジィ処理と温度補償機能を搭載しており、周囲温度に応じて信号処理を自動最適化するため、温度差が少ない夏場でも安定して検知します。

Q：古いセンサーから交換する際、天井の汚れは目立ちますか？ A：直径150mmのワイドベース設計により、一般的なセンサーの取付跡（汚れ跡）を覆い隠すことができるため、リプレイスに最適です。

Q：ペットを飼っている環境でも使用できますか？ A：ツインミラー方式とファジィ処理により小動物の識別能力が高い製品ですが、検知モードや設置角度の調整が必要です。高密度モード時は小動物を検知しやすくなるためご注意ください。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防水構造ではありませんので、屋外や雨のかかる場所には設置しないでください。

Q：感度の調整は可能ですか？ A：内部のDIPスイッチ（SW4・5）により、120% / 100% / 80% / 60% の4段階から環境に合わせて選択可能です。

Q：赤色LEDが点滅していますが、異常ですか？ A：電源投入直後のウォームアップ状態（約1分間）を示しており、正常な動作です。点滅が終わると通常警戒状態に入ります。

Q：アラームメモリー機能のリセット方法を教えてください。 A：オートリセット設定の場合、発報から合計50分後に自動消灯します。また、一度電源を切ることでもリセット可能です。

Q：壁面に取り付けることはできますか？ A：別売の壁付用アタッチメントを使用することで壁面設置も可能です。標準では天井取付専用となります。
