ツインミラー型パッシブセンサー TAKEX 竹中エンジニアリング [PA-6614WA]

ツインミラー型パッシブセンサー TAKEX 竹中エンジニアリング [PA-6614WA]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング パッシブセンサー アンチブラインド機能 最大天井高6m

PA-6614WA ツインミラー型パッシブセンサー

独自のツインミラー方式と第2世代ファジィ処理を搭載し、小動物による誤動作を劇的に低減した高機能パッシブセンサーです。センサー前面への妨害行為を検知する「アンチブラインド機能」を内蔵しており、より高い信頼性が求められる重要施設の防犯監視に最適です。

  • 型番： PA-6614WA
  • 検出方式： パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
  • 主な特長： アンチブラインド機能、最大天井高6m対応、温度補償機能
  • 設置場所： 屋内天井面（最大取付高さ6.0m対応）
  • 電源電圧： DC9〜30V（無極性）

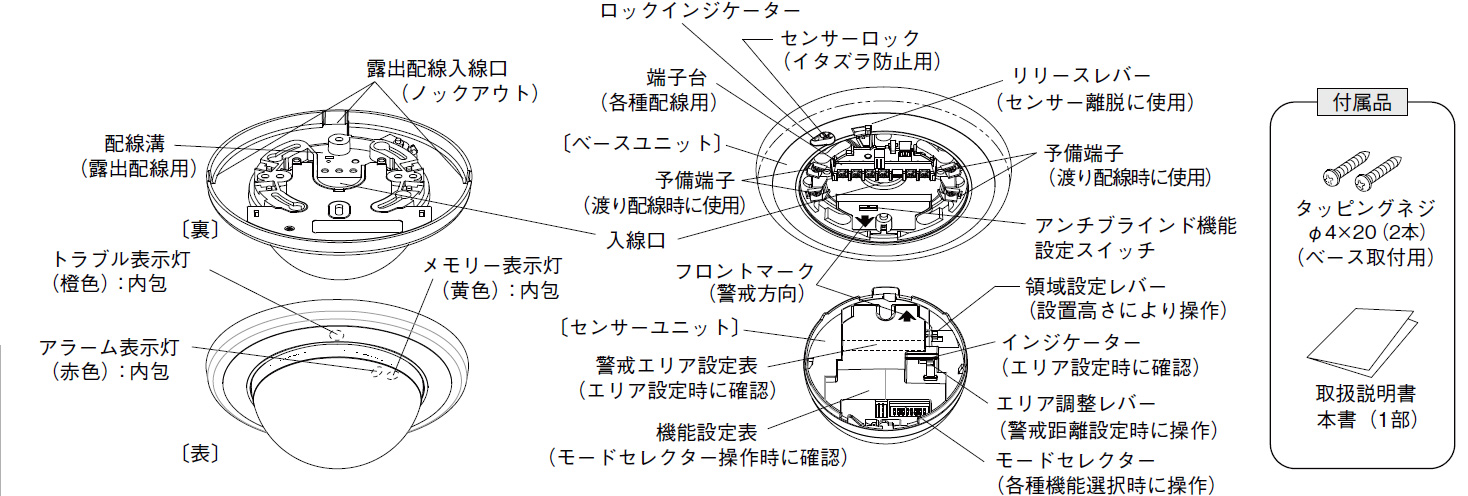

PA-6614WA ツインミラー型パッシブセンサーの製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 美術館や重要施設などの高セキュリティ現場
  • 天井高が2.0mから6.0mまで変動する広範な屋内環境
  • センサー前面をスプレーや布で塞がれるリスクのある場所
  • 小動物（ネズミやペット等）の誤報を極限まで減らしたい空間

導入前に確認したいポイント

  • 屋内専用モデルです。防水構造ではないため屋外設置は不可。
  • 壁面への取り付けには、別売のアタッチメント（BL-5000等）が必要です。
  • ガラスや透明パネル越しでは遠赤外線を検知できません。
  • アンチブラインド機能は24時間警戒として運用してください。

特長

アンチブラインド（遮蔽検知）機能の搭載

センサーの前面にスプレーを吹き付けられたり、遮蔽物を貼り付けられたりする妨害行為をリアルタイムに検出します。妨害が検知されると、即座にトラブル警報を出力し、橙色のトラブル表示灯を点灯させて警告。センサーの無効化を企てる悪質ないたずらを未然に防ぎます。

第2世代ファジィ処理による高度な環境適応

信号処理に「第2世代ファジィ処理（環境対応型アルゴリズム）」を採用。単純な信号カウント方式とは異なり、人体と小動物の信号波形を正確に識別します。夏場など人体と周囲温度の差が少ない過酷な条件下でも、感度を自動最適化する温度補償機能と相まって、失報・誤動作を最小限に抑えた安定稼働を提供します。

独自のツインミラー機構と高天井対応

センサー内部に2組の光学系ユニット（ツインミラー）を搭載。設置場所の高さや距離に応じて2つの反射鏡の可動を切り替えることで、常に最適な警戒エリアを構築します。最大天井高6.0mまで対応する「高密度モード」により、一般的なセンサーでは対応困難な吹き抜け等でも確実な検知が可能です。

選定時に評価したい強み

  • 妨害行為への耐性： アンチブラインド機能とタンパー機能のダブル監視で無効化を防止。
  • 高所対応： 最大取付高さ6mに対応。エントランスや高天井倉庫でも1台でカバー。
  • 自己診断機能： 検出部の故障や内部断線を常時監視。異常時にはアラームで即座に通知。
  • 無極性電源： DC9V〜30Vの広範囲電圧に対応。極性なしで施工ミスを劇的に低減。
  • 低消費電力： センサー部のみなら8mA以下の省エネ設計。システム全体の電源負荷を軽減。

施工・設置ガイド

分離式ベースユニットを採用しており、高所作業でも安全かつスムーズに施工可能です。ベースを固定・配線した後、センサーユニットをスナップイン方式で装着できます。

LED表示灯の動作ステータス

LED名称 表示パターン 状態・意味
アラーム表示灯（赤） 点滅（約1分間） 電源投入後のウォームアップ中。この間は警報出力を行いません。
点灯（約2秒間） 侵入検知。警報信号を接点出力しています。
メモリー表示灯（黄） 点滅（3分間） 警報発報直後のメモリー保持状態（速報）。
点灯（47分間） 継続的なメモリー表示。発報から計50分後に自動消灯します。
トラブル表示灯（橙） 点灯 アンチブラインド機能による妨害検出時、または機器故障。

内部モードセレクター（DIPスイッチ）設定

SW 機能項目 OFF設定 ON設定（出荷時）
1 表示灯設定 アラームLED 消灯 アラームLED 点灯
2 メモリー設定 メモリーなし メモリーあり
3 警報接点切替 b接点（N.C.） a接点（N.O.）
4・5 感度調整 120% / 100% / 80% / 60% の4段階を切替
6・7 検知モード 狭域 / 中域 / 広域 / 高密度の4モードを切替
8 出力時間 ワンショット（2秒） オフディレイ（約5分）

製品仕様

項目 内容
型番 PA-6614WA
品名 ツインミラー型パッシブセンサー（アンチブラインド機能付き）
検出方式 パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
警戒エリア 立体警戒　最長14m　76本（31対）
電源電圧 DC9?30V（極性なし）
消費電流 23mA以下（センサー部：8mA以下、ベース部：15mA以下）
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット2秒／オフディレイ5分（切替式）
接点容量：AC／DC24V・0.25A（抵抗負荷）
トラブル警報出力 接点方式：無電圧半導体接点（b接点固定）
内容：アンチブラインド警報、タンパー警報、自己診断異常をOR出力
定格：AC/DC24V・0.25A
表示灯（LED） 赤色LED（ウォームアップ・警報）、黄色LED（メモリー）、橙色LED（トラブル）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
角度調整範囲 上下調整角：約23°・左右調整角：15°（ベース取付穴にて）
設置場所 屋内：天井面（取付高さ 2.0m ? 6.0m）
質量 / 外観 約190g / 本体・カバー：樹脂（白）

FAQ

Q：PA-6614WAのアンチブラインド機能とはどのようなものですか？ A：センサーの前面をスプレーで覆ったり、布や紙で塞いだりする「遮蔽行為」を検知する機能です。妨害が2秒以上続くとトラブル警報を出力し、センサーが無効化されるのを防ぎます。
Q：最大でどのくらいの高さの天井に取り付けられますか？ A：内部の検知モードを「高密度」に設定することで、最大天井高6.0mまでの設置に対応しています。高天井のロビーや倉庫にも最適です。
Q：電源の配線にプラス・マイナスの極性はありますか？ A：無極性（極性なし）回路を採用しているため、DC9V?30Vの範囲内であれば極性を気にせず接続可能です。現場での結線ミスを大幅に軽減します。
Q：夏場の温度上昇による誤報や失報の対策はされていますか？ A：第2世代ファジィ処理と温度補償機能を搭載しています。周囲温度を監視し、人体との温度差が少ない過酷な条件下でも安定して検知するよう自動調整されます。
Q：トラブル表示灯（橙）が点灯しましたが、何が原因ですか？ A：センサー前面が遮蔽物で塞がれている（アンチブラインド検知）か、あるいは自己診断機能により内部故障が検知された可能性があります。まずはレンズ前面の確認を行ってください。
Q：アラームメモリー機能はどのように動作しますか？ A：発報後、黄色LEDが3分間点滅し、その後47分間点灯します（計50分）。複数のセンサーを設置している場合、どのセンサーが反応したかを後から特定するのに役立ちます。
Q：ペットを飼っている環境でも使用できますか？ A：ツインミラー方式により小動物の識別能力は高いですが、設置環境に応じて感度設定を80%や60%に調整し、歩行テストを行ってから運用することをお勧めします。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防水・防塵構造ではないため、屋外や雨のかかる場所、湿気の多い場所への設置は故障の原因となります。
Q：タンパー機能とは何ですか？ A：ベースユニットからセンサー本体が無理やり取り外されたことを検知する機能です。取り外されると即座にトラブル警報が出力されます。
Q：壁面に取り付けることは可能ですか？ A：別売の壁付用アタッチメント（BL-5000等）を使用することで可能です。標準状態では天井取付専用となります。
