ツインミラー型パッシブセンサー ブラック TAKEX 竹中エンジニアリング [PA-6614(BL)]

ツインミラー型パッシブセンサー ブラック TAKEX 竹中エンジニアリング [PA-6614(BL)]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング パッシブセンサー 屋内天井用 ブラック仕様 高天井対応

PA-6614(BL) ツインミラー型パッシブセンサー ブラック

第2世代ファジィ処理とツインミラー方式を採用し、小動物や環境変化による誤動作を劇的に低減した高品質パッシブセンサーのブラックモデルです。神社仏閣やブティックなど、意匠性が重要視されるダークトーンの天井環境に自然に溶け込み、最大天井高6mの広範囲監視を実現します。

  • 型番： PA-6614(BL)
  • 方式： パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
  • 警戒エリア： 立体警戒 最大14m（31対・76本）
  • 設置場所： 屋内天井面（取付高さ 2.0m ? 6.0m）
  • 電源電圧： DC7V ? 30V（無極性）
  • 外観： 樹脂（ブラック）

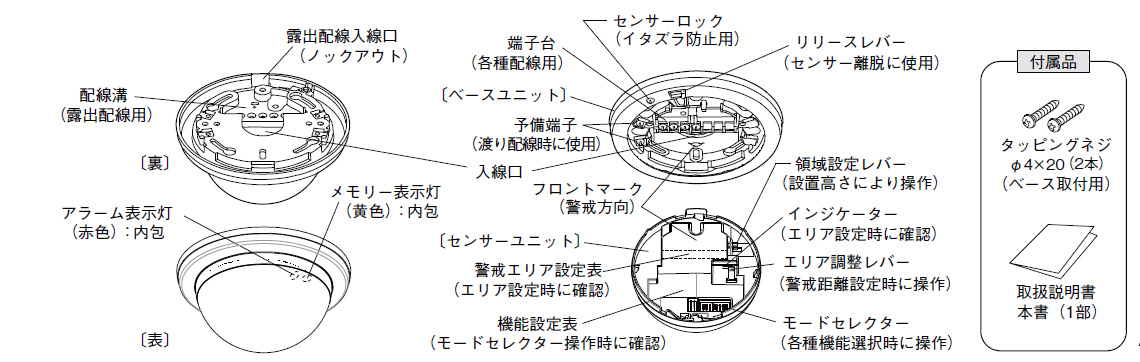

PA-6614(BL) ツインミラー型パッシブセンサー ブラックの製品画像

資料ダウンロード

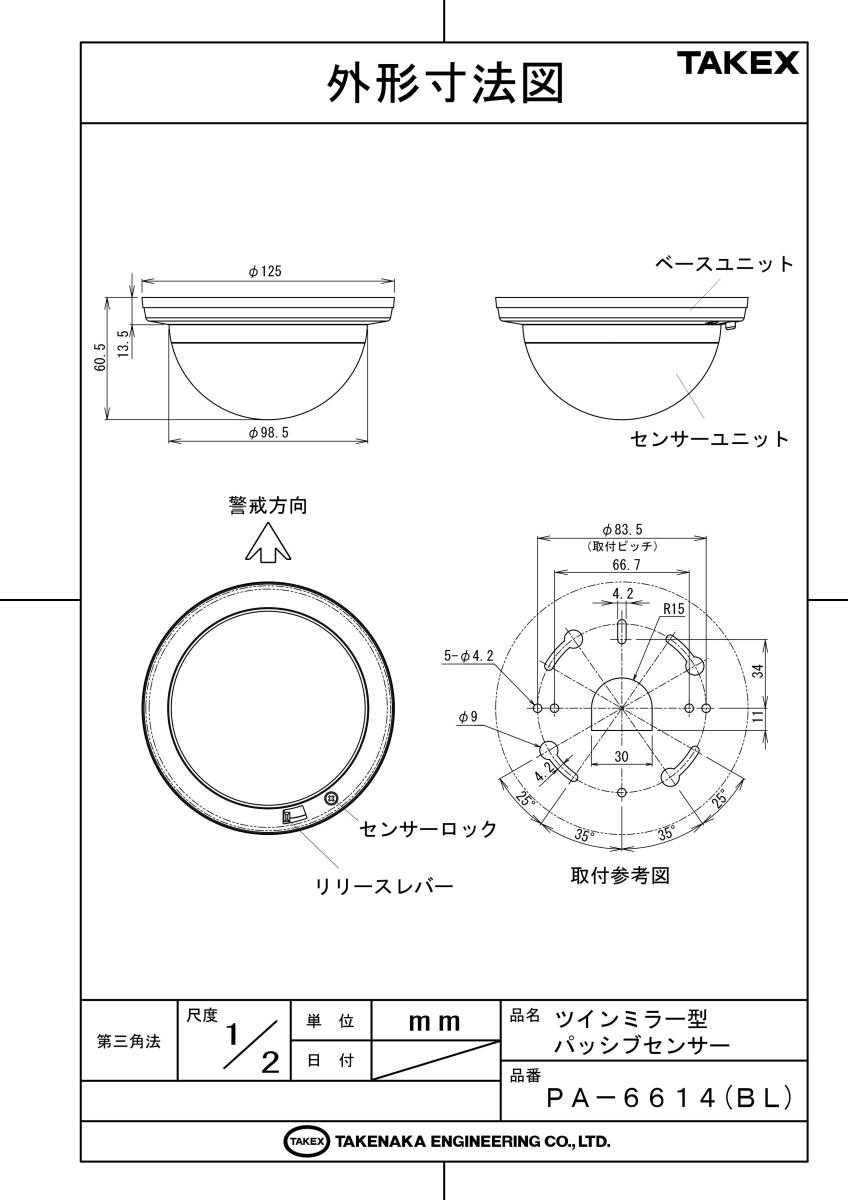

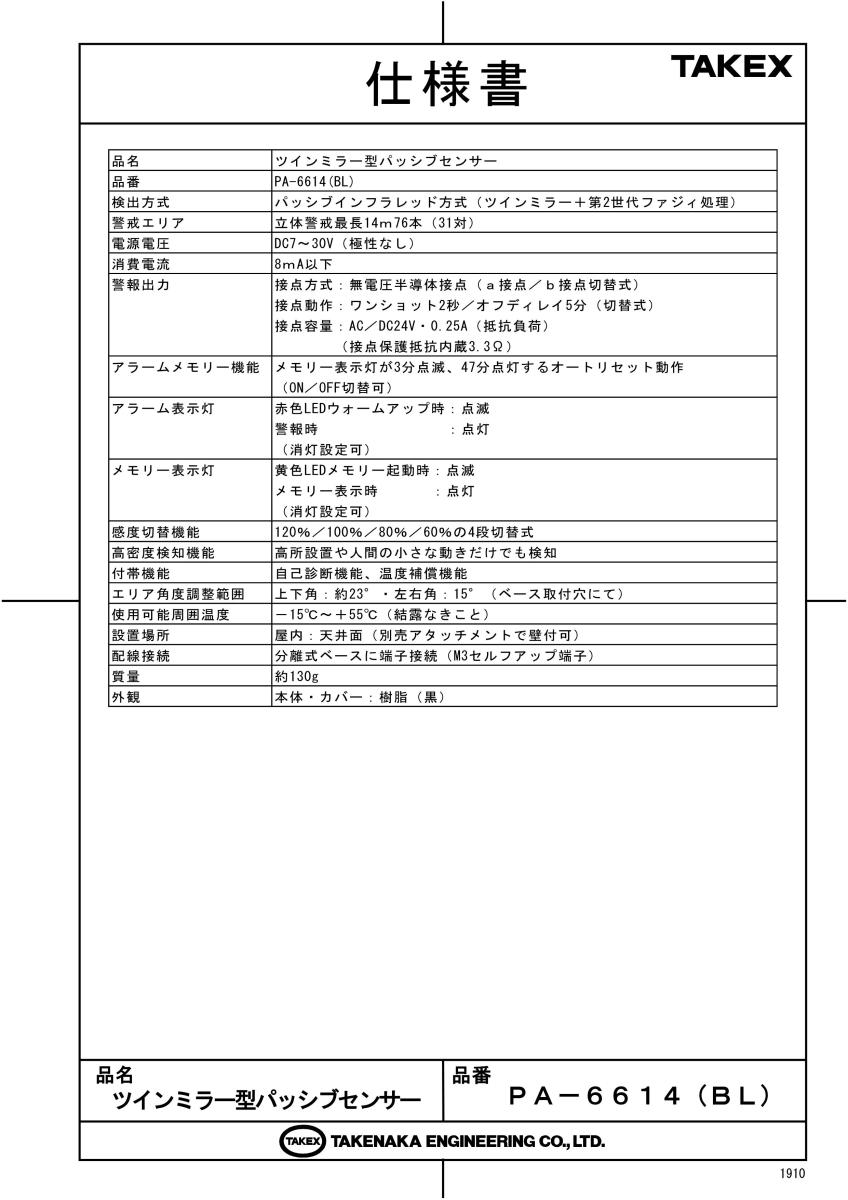

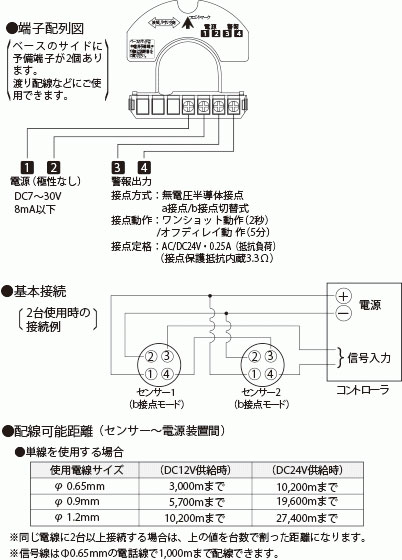

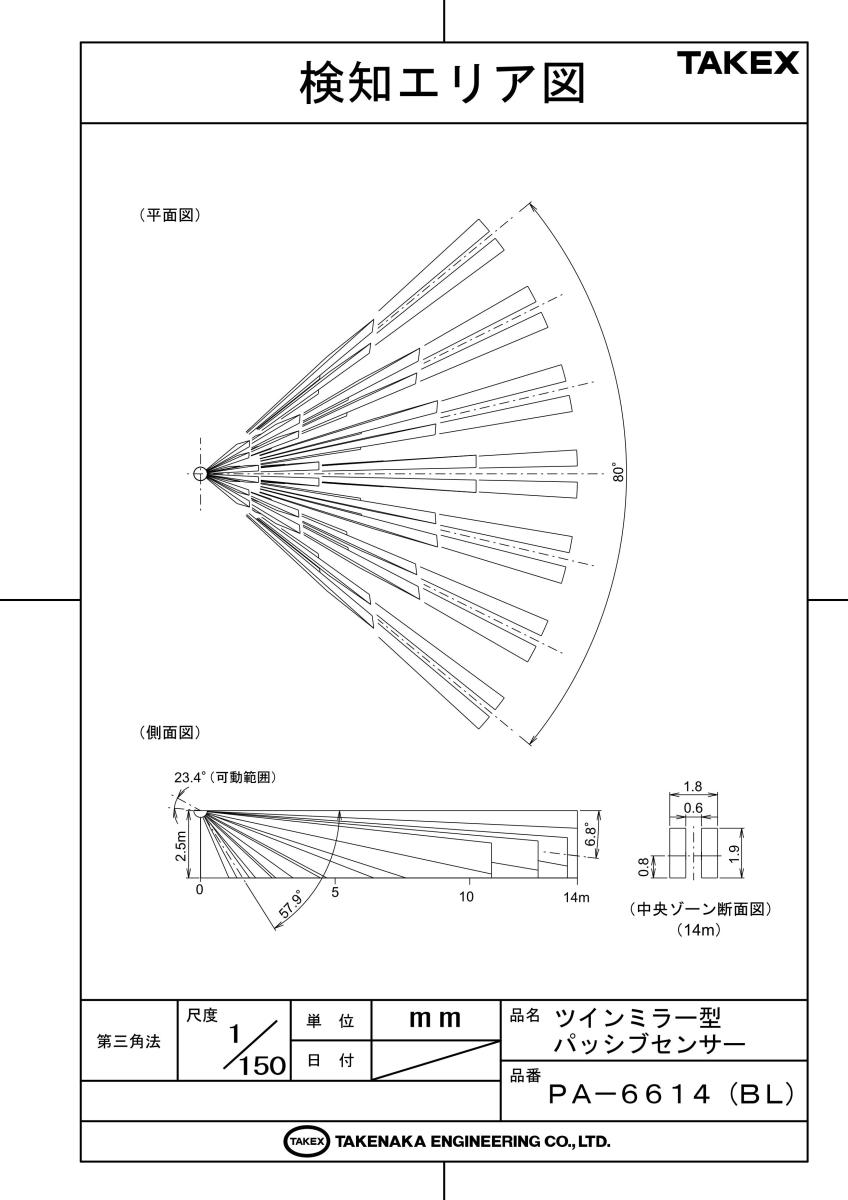

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 神社仏閣や木造建築のダークトーンな天井面
  • 高級ブティックや飲食店などのデザイン重視の空間
  • 最大6mの吹き抜けや高天井があるエントランス
  • 既存センサーの跡を隠して美しくリニューアルしたい現場

導入前に確認したいポイント

  • 屋内専用モデルです。防水・防塵仕様ではないため屋外設置は避けてください。
  • 壁面への取り付けには別売のブラケット（オプション）が必要です。
  • ガラスや透明板越しでは熱源を検知できないため、遮蔽物のない場所を選定してください。
  • 高密度モード使用時は小さな揺れにも敏感になるため、安定した造営材に固定してください。

特長

空間の美観を損ねないブラック仕様

従来機種になかったブラック筐体をラインナップ。落ち着いた色合いの天井や、照明を落とした空間でもセンサーが目立たず、建物の意匠を最大限に活かしたセキュリティ設計が可能です。

第2世代ファジィ処理による高度な環境適応

信号処理アルゴリズムを刷新し、人体と小動物の識別精度が飛躍的に向上。周囲温度が体温に近づく夏場などの過酷な環境下でも、感度を自動最適化する温度補償機能と相まって、失報・誤動作を極限まで抑えた安定稼働を提供します。

独自のツインミラー機構とワイドベース設計

センサー内部に2組の光学系ユニットを搭載。取付高さや警戒距離に応じて反射鏡の設定を切り替えることで、常に最適な検知エリアを構築します。また、ベース部をφ150mmにワイド化したことで、既存センサーの交換時に天井に残る汚れ跡やビス穴をきれいに覆い隠すことができます。

選定時に評価したい強み

  • 高所対応： 最大取付高さ6mに対応。一般的なセンサーでは困難な高天井でも運用可能。
  • 超低消費電力： 消費電流8mA以下。システム全体の電源負荷を大幅に軽減。
  • 広電圧・無極性： DC7V?30Vの広範囲電圧に対応。配線に極性がないため誤配線を防止。
  • 信頼の検知アルゴリズム： 単純カウントではなく、波形解析による正確な人体識別。
  • 施工のしやすさ： セルフアップ端子とリリースレバー方式により、高所作業を効率化。

施工・設置ガイド

天井面への固定は、分離式ベースを付属のタッピングネジで固定し、配線後にセンサーユニットを装着するだけのクイック施工です。

LED表示灯の動作ステータス

LED名称 表示パターン 状態・意味
アラーム表示灯（赤） 点滅（約1分間） 電源投入後のウォームアップ中。この間は警報出力を行いません。
点灯（約2秒間） 人体検知。警報信号を接点出力している状態です。
メモリー表示灯（黄） 点滅（3分間） 警報発報直後のメモリー保持状態（速報）。
点灯（47分間） 継続的なメモリー表示。発報から計50分後に自動消灯します。

内部モードセレクター（DIPスイッチ）設定

SW 機能 OFF設定 ON設定（出荷時標準）
1 表示灯設定 アラーム表示灯 消灯 アラーム表示灯 点灯
2 メモリー設定 メモリー機能なし メモリー機能あり
3 警報接点切替 b接点（N.C.） a接点（N.O.）
4・5 感度調整 120% / 100% / 80% / 60% の4段階から環境に合わせて選択
6・7 検知モード 狭域 / 中域 / 広域 / 高密度の4モードを切替
8 出力時間 ワンショット（約2秒） オフディレイ（約5分）

製品仕様

項目 内容
品名 ツインミラー型パッシブセンサー
品番 PA-6614(BL)
検出方式 パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
警戒エリア 立体警戒最長14m 76本（31対）
電源電圧 DC7?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット2秒／オフディレイ5分（切替式）
接点容量：AC／DC24V・0.25A（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（ON／OFF切替可）
表示灯 赤色LED（ウォームアップ時点滅、警報時点灯）
黄色LED（メモリー起動時点滅、表示時点灯）
※いずれも消灯設定可
感度切替機能 120％／100％／80％／60％の4段切替式
付帯機能 高密度検知機能、自己診断機能、温度補償機能、雷サージ対策
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースに端子接続（M3セルフアップ端子）
質量 / 外観 約130g / 樹脂（ブラック）

FAQ

Q：PA-6614(BL)の最大取付高さはどれくらいですか？ A：内部設定で「高密度モード」を選択することで、最大天井高6.0mまでの設置に対応しています。高天井の倉庫やエントランス等に最適です。
Q：電源の配線にプラス・マイナスの極性はありますか？ A：無極性（極性なし）回路を採用しているため、DC7V?30Vの範囲内であれば極性を気にせず接続可能です。現場での施工ミスを軽減します。
Q：既存のセンサーから交換する際、天井の汚れは目立ちますか？ A：ベース部がφ150mmと幅広に設計されているため、一般的なセンサーの取り外し跡をきれいに覆い隠すことができ、リフォーム案件にも非常に適しています。
Q：夏場の感度低下による失報が心配ですが、対策はありますか？ A：第2世代ファジィ処理と温度補償機能を搭載しています。周囲温度を常時監視し、人体との温度差が少ない過酷な条件下でも安定して検知するよう自動調整されます。
Q：ペットを飼っている環境でも使用できますか？ A：ツインミラー方式と高度なアルゴリズムにより小動物の識別能力は高いですが、設置環境に応じて感度設定を80%や60%に調整することをお勧めします。
Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防水・防塵構造ではないため、屋外や雨のかかる場所、湿気の多い場所への設置は故障の原因となります。
Q：赤色LEDが点滅していますが異常ですか？ A：電源投入直後（約1分間）はウォームアップ動作として赤色LEDが点滅します。これは正常な動作であり、点滅終了後に通常警戒状態へ移行します。
Q：複数のセンサーを設置した場合、どのセンサーが反応したか分かりますか？ A：アラームメモリー機能を搭載しています。発報したセンサーの黄色LEDが点灯（計50分間）するため、事後の確認が容易です。
Q：壁面に取り付けることはできますか？ A：標準ベースは天井用ですが、別売の壁付用アタッチメントを使用することで壁面への施工も可能になります。
Q：ガラス越しに侵入者を検知できますか？ A：パッシブセンサーの特性上、ガラスや透明なアクリル板越しでは遠赤外線が遮断されるため、検知することはできません。
