TAKEX（竹中エンジニアリング）外部スピーカーアンプ内蔵セキュリティ周辺機器天井取付

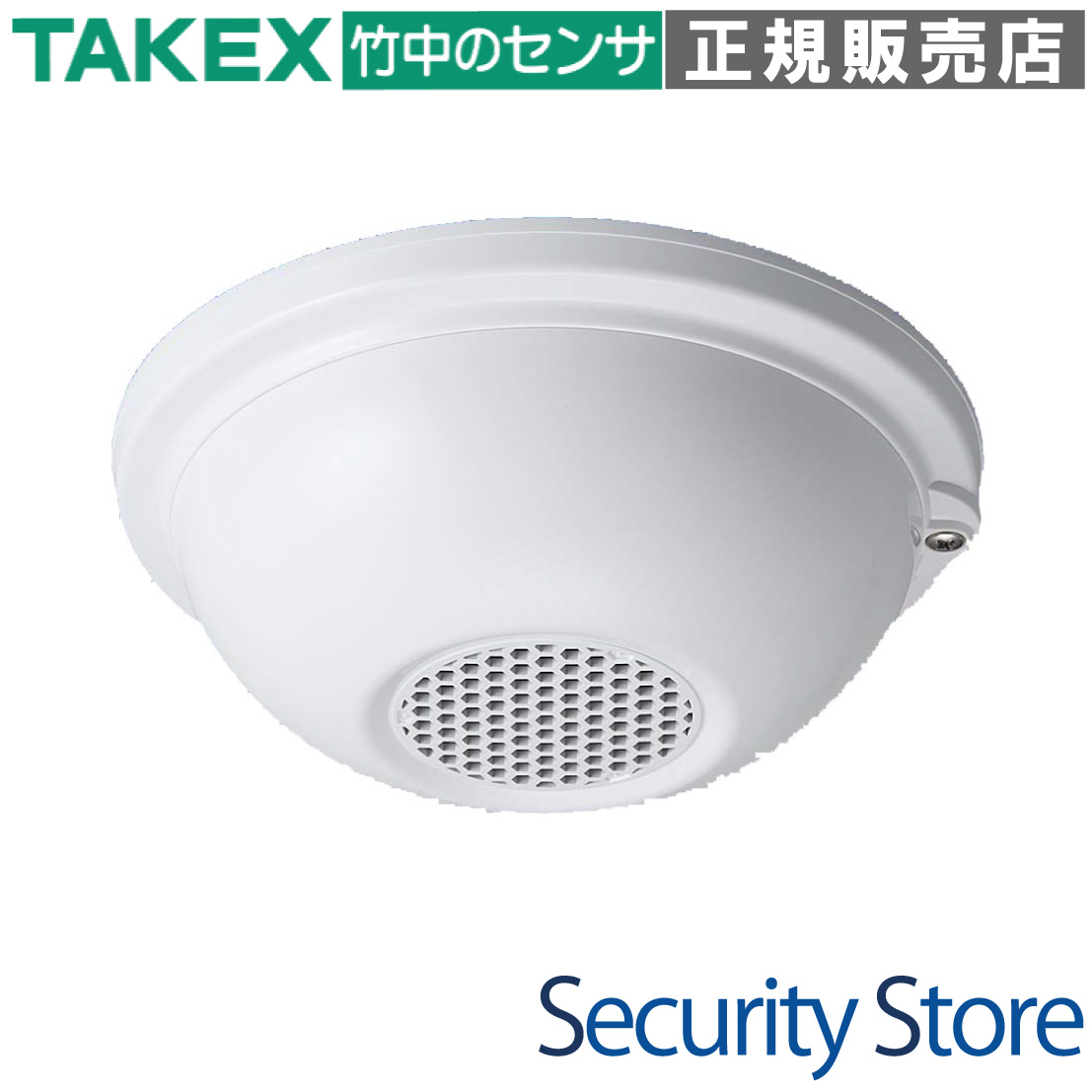

SP-680A 天井取り付け型アンプ付外部スピーカー

SP-680Aは、高効率アンプをスピーカー筐体に内蔵した、天井取り付け型のアクティブスピーカーです。監視カメラシステムやセキュリティ装置からの音声信号を、外部アンプなしでダイレクトに鳴動させることができます。

型番： SP-680A
製品名： 天井取り付け型アンプ付外部スピーカー
方式 / カテゴリ： アンプ内蔵型（アクティブスピーカー）
主な用途： セキュリティ警告放送、遠隔ページング放送、案内ガイダンス
設置場所： 屋内、半屋外（軒下など直接雨のかからない場所）
電源： DC10.5V〜30V（マルチ電圧・無極性）

資料ダウンロード

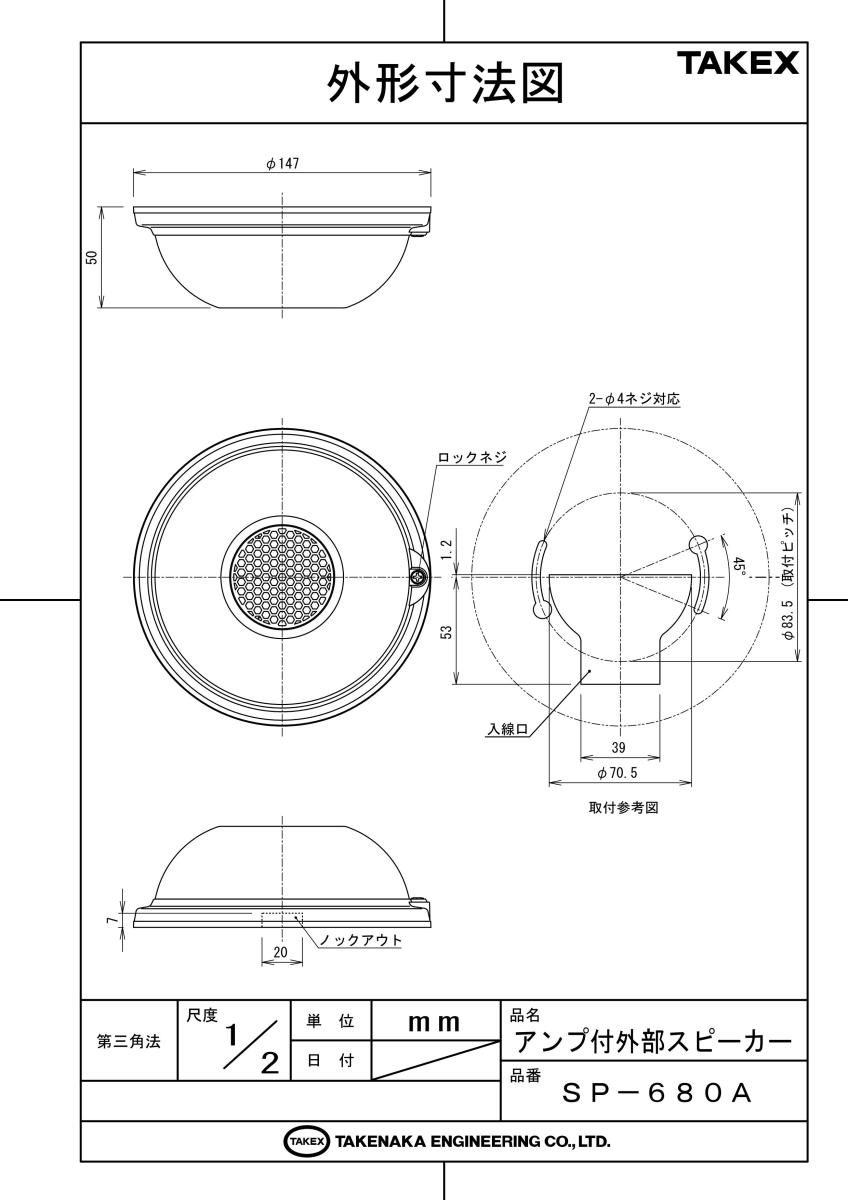

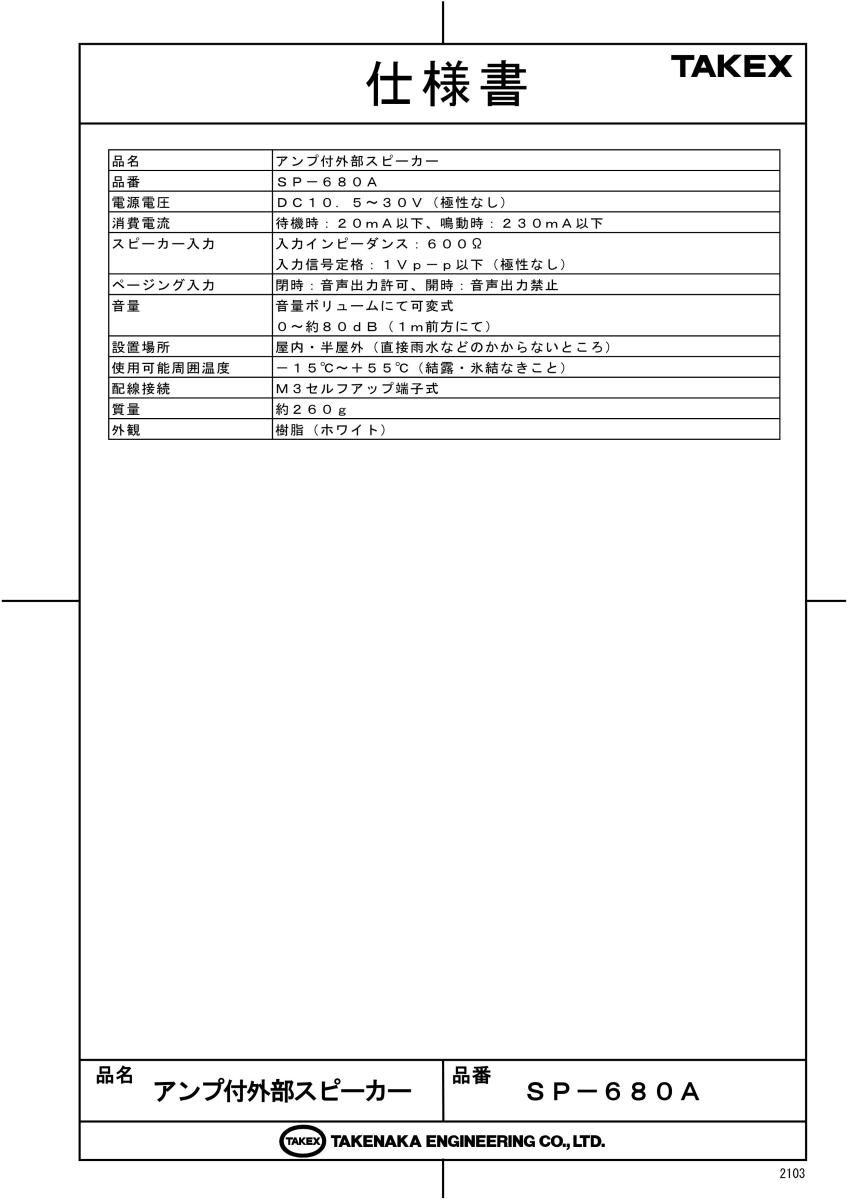

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

不審者への威嚇・警告音声の出力
監視センターからの遠隔呼びかけ
店舗や施設での自動アナウンス
セキュリティシステムの警報音増幅

導入前に確認したいポイント

直接雨が当たる場所への設置は避けてください
ページング機能を使わない場合は短絡設定が必要
磁気カードや精密機器の近くは避けて設置
入力信号は1Vp-p以下のラインレベルが必要

特長

高効率アンプをスピーカー筐体に集約

スピーカー内部に音声増幅回路（アンプ）を内蔵しているため、別途外部アンプを用意するコストと手間を削減できます。音声出力信号（ラインレベル）を直接入力するだけで、クリアな音声拡声が可能です。

外部接点によるページング制御機能

外部接点入力（ページング入力）により、音声出力の許可・禁止を動的にコントロールできます。セキュリティシステムの発生時のみ鳴動させる、あるいは放送システムと連動させるといった柔軟な運用が可能です。

DC12V〜24Vのマルチ電源・無極性回路

DC10.5Vから30Vまでの幅広い電圧に対応しており、現場の電源環境を選びません。また、電源入力に極性がない「無極性回路」を採用しているため、施工時の誤結線による故障リスクを大幅に軽減します。

屋内から半屋外までカバーする環境適応性

樹脂製の堅牢な筐体設計により、屋内だけでなく、直接雨がかからない軒下などの「半屋外」環境にも設置が可能です。駐車場や施設の通路など、広範なエリアでの運用をサポートします。使用周囲温度も-15℃から+55℃まで対応しています。

音量ボリューム調整機能（最大約80dB）

ベース内部に配置された半固定抵抗により、0〜約80dBの範囲で音量調整が可能です。設置環境の騒音レベルや用途に合わせて、現場で最適な出力バランスに設定できます。

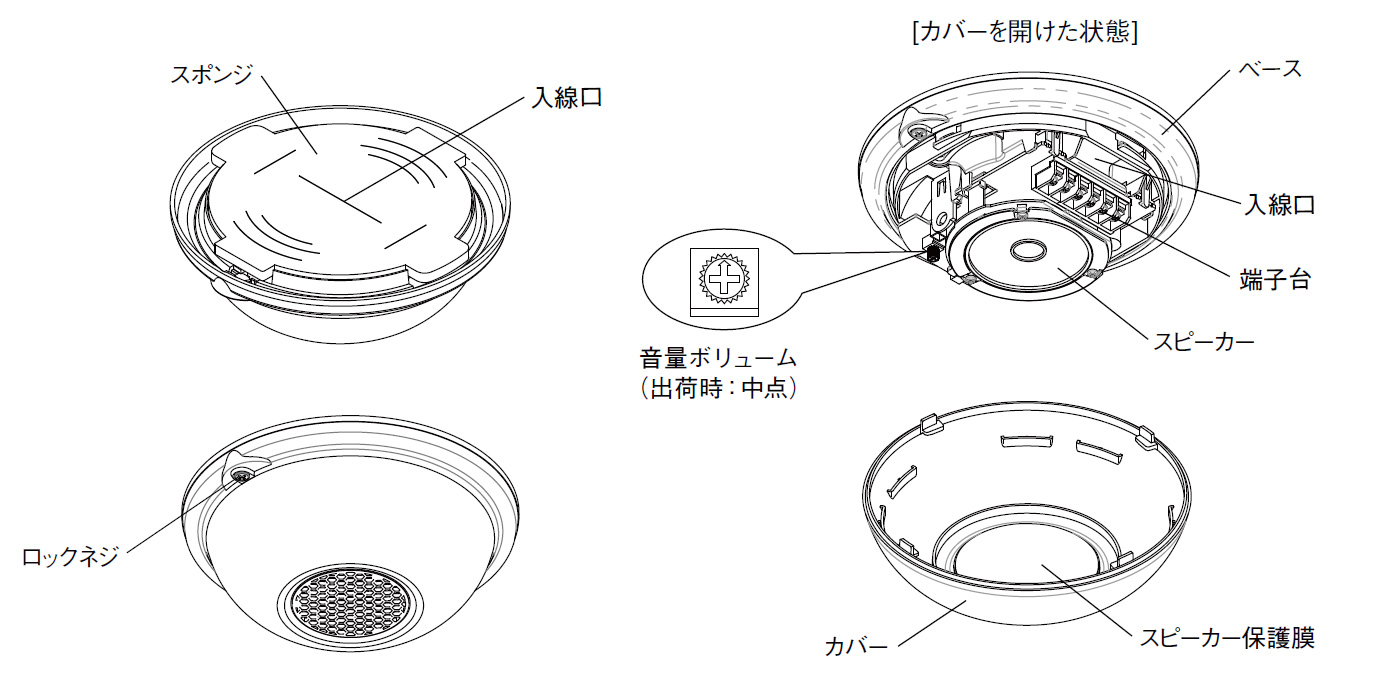

施工性を追求した2層構造とロック機構

本体は「ベース」と「カバー」の二層構造になっており、天井や壁面への固定が容易です。カバーをベースに合わせて回転させるだけで固定でき、さらにロックネジを締めることで脱落やガタつきを確実に防ぎます。

配線しやすいM3セルフアップ端子台

結線部にはM3セルフアップネジを採用した6ポール端子台を装備。確実な接続を短時間で行うことができ、多台数の設置工事においても高い作業効率を発揮します。

    選定時に評価したい強み
    安定した音声伝送： 600Ωのラインレベル入力に対応し、ノイズの影響を抑えた安定受容が可能。
施工ミスの防止： 電源・信号ともに無極性設計（1Vp-p以下）のため、極性を気にせず結線可能。
ページング優先： 接点制御により、必要なときだけ音を出すインテリジェントな運用に対応。
柔軟な配線： 背面埋込配線と側面露出配線の両方に対応するノックアウト構造。



配線・端子仕様

端子番号	名称	機能・極性
1 - 2	電源入力	DC10.5V〜30V（極性なし）
3 - 4	スピーカー入力	音声信号 600Ω / 1Vp-p以下（極性なし）
5 - 6	ページング入力	短絡時：出力許可 / 開放時：出力禁止

許容配線距離

使用電線径/断面積	DC12V供給時	DC24V供給時
φ0.65mm (0.33mm2)	50m	450m
φ0.90mm (0.64mm2)	50m	850m
φ1.20mm (1.13mm2)	150m	1,500m
φ1.60mm (2.01mm2)	300m	2,700m

トラブルシューティング

状態	原因	対策
音が鳴らない	電源電圧不足、またはページング端子の開放	端子1-2間の電圧を確認。接点を使わない場合は5-6間を短絡。
音が歪む・割れる	過大入力信号	入力信号レベルを1Vp-p以下に調整。
ノイズが混じる	誘導ノイズの混入	強電線から離隔するか、シールド線を使用。

製品仕様

項目	内容
品名	アンプ付外部スピーカー
品番	SP－680A
電源電圧	DC10.5〜30V（極性なし）
消費電流	待機時：20mA以下、鳴動時：230mA以下
スピーカー入力	入力インピーダンス：600Ω 入力信号定格：1Vp－p以下（極性なし）
ページング入力	閉時：音声出力許可、開時：音声出力禁止
音量	音量ボリュームにて可変式 0〜約80dB（1m前方にて）
設置場所	屋内・半屋外（直接雨水などのかからないところ）
使用可能周囲温度	－15℃〜+55℃（結露・氷結なきこと）
配線接続	M3セルフアップ端子式
質量	約260g
外観	樹脂（ホワイト）
外形寸法	φ147 × D50 mm

FAQ

Q：電源のプラスとマイナスを逆に接続しても壊れませんか？ A：はい、本機は無極性回路を採用しているため、極性を気にせず接続いただけます。

Q：ページング機能を使用しない場合、端子はどうすればよいですか？ A：端子5と6を付属の短絡線（または渡り線）で接続してください。開放状態では音が出ません。

Q：屋外の壁面に取り付けても大丈夫ですか？ A：直接雨水がかからない軒下などの「半屋外」であれば設置可能です。直接雨が当たる場所は避けてください。

Q：音量の調整範囲はどのくらいですか？ A：本体内部のボリュームにより、0（無音）から約80dB（前方1m地点）まで調整可能です。

Q：推奨される入力信号のレベルは？ A：ラインレベル（1Vp-p以下）を推奨します。これを超える信号を入力すると音割れの原因となります。

Q：2台のスピーカーを1つの電源から供給できますか？ A：可能です。ただし、配線距離の限界目安が1台時の半分程度になるため、電圧降下にご注意ください。

Q：磁石による影響はありますか？ A：内部に強力な磁石を使用しているため、磁気カードや精密電子機器からは離して設置してください。

Q：天井の石膏ボードに直接取り付けられますか？ A：製品重量は約260gです。石膏ボードの場合は、必ずボードアンカー等を用いて強度を確保してください。

Q：アンプを別途用意する必要はありますか？ A：いいえ、アンプ内蔵型ですので、ライン出力を持つ機器から直接配線するだけで使用できます。

Q：ノイズが発生する場合の対策はありますか？ A：AC100Vなどの強電線から30cm以上離すか、音声入力線にシールド線を使用することをお勧めします。
