集音マイク 天井取付型・屋内用 [SMT-1]

集音マイク 天井取付型・屋内用 [SMT-1]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 集音マイク 天井取付 屋内用 アンプ内蔵

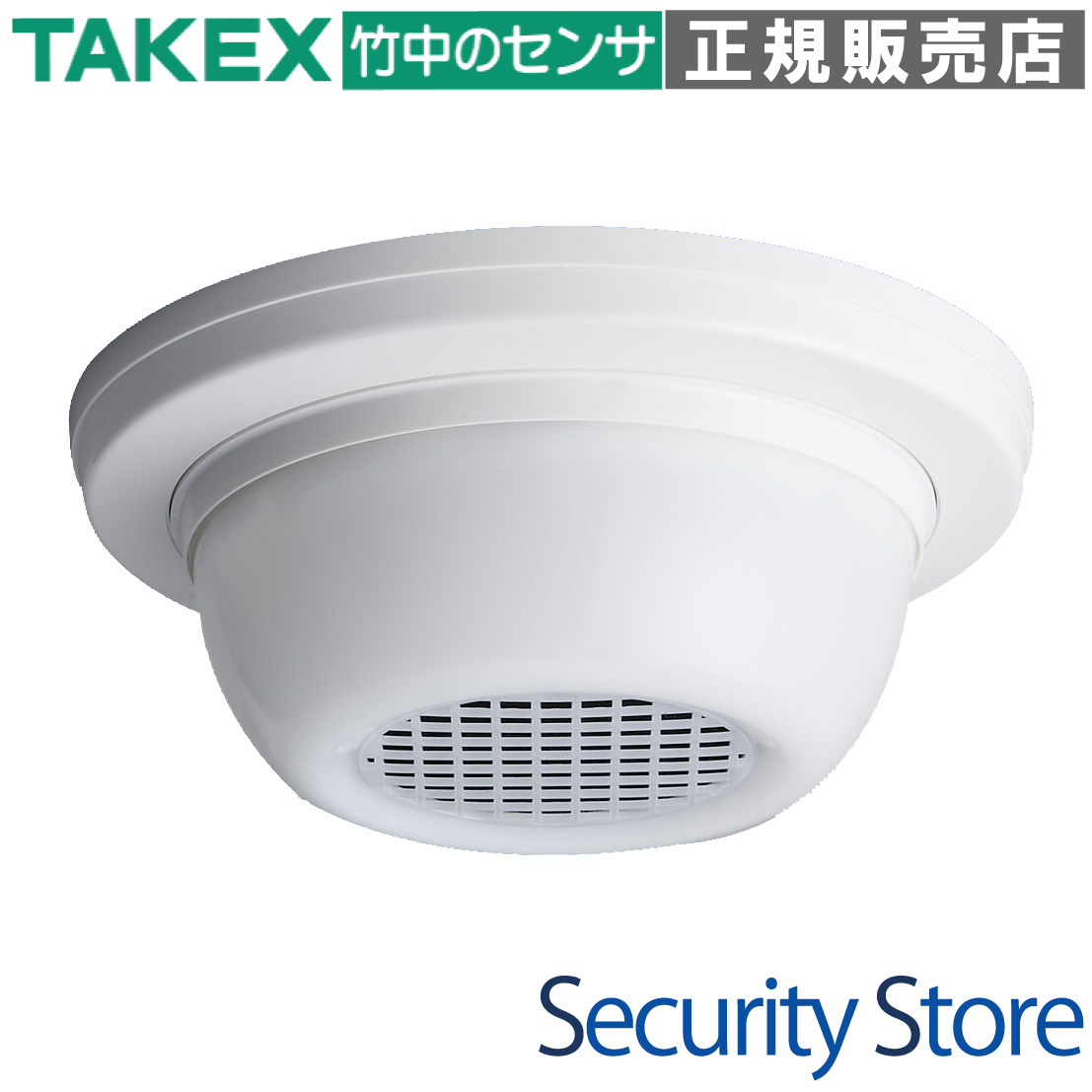

SMT-1 集音マイク 天井取付型・屋内用

SMT-1は、設置場所の音声や異常音を離れた場所からリアルタイムでモニターできる、高感度アンプ内蔵型の集音マイクです。天井取付型でインテリアを損なわず、セキュリティ監視や現場管理の音声補助として最適なパフォーマンスを発揮します。

  • 型番： SMT-1
  • 製品名： 集音マイク 天井取付型・屋内用
  • 方式 / カテゴリ： アンプ内蔵アクティブ型集音ユニット
  • 出力形式： 平衡/不平衡 切替式（マイクレベル/ラインレベル選択可）
  • 設置場所： 屋内天井（露出取付）
  • 電源電圧： DC8V 〜 30V（極性あり）

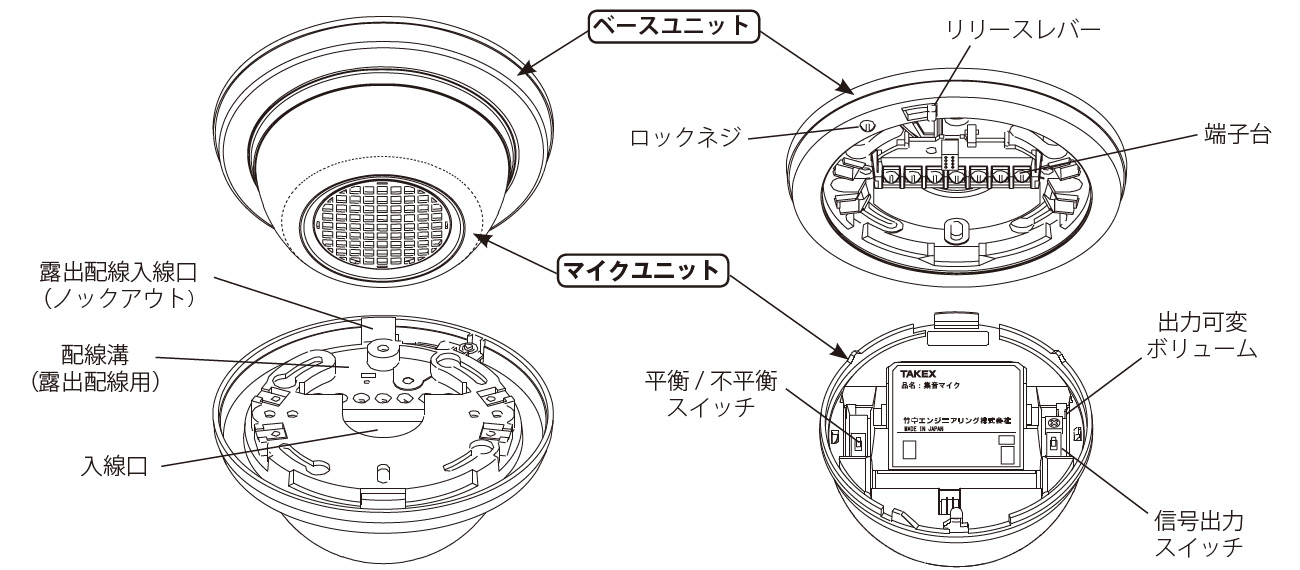

集音マイク SMT-1 の製品画像

資料ダウンロード

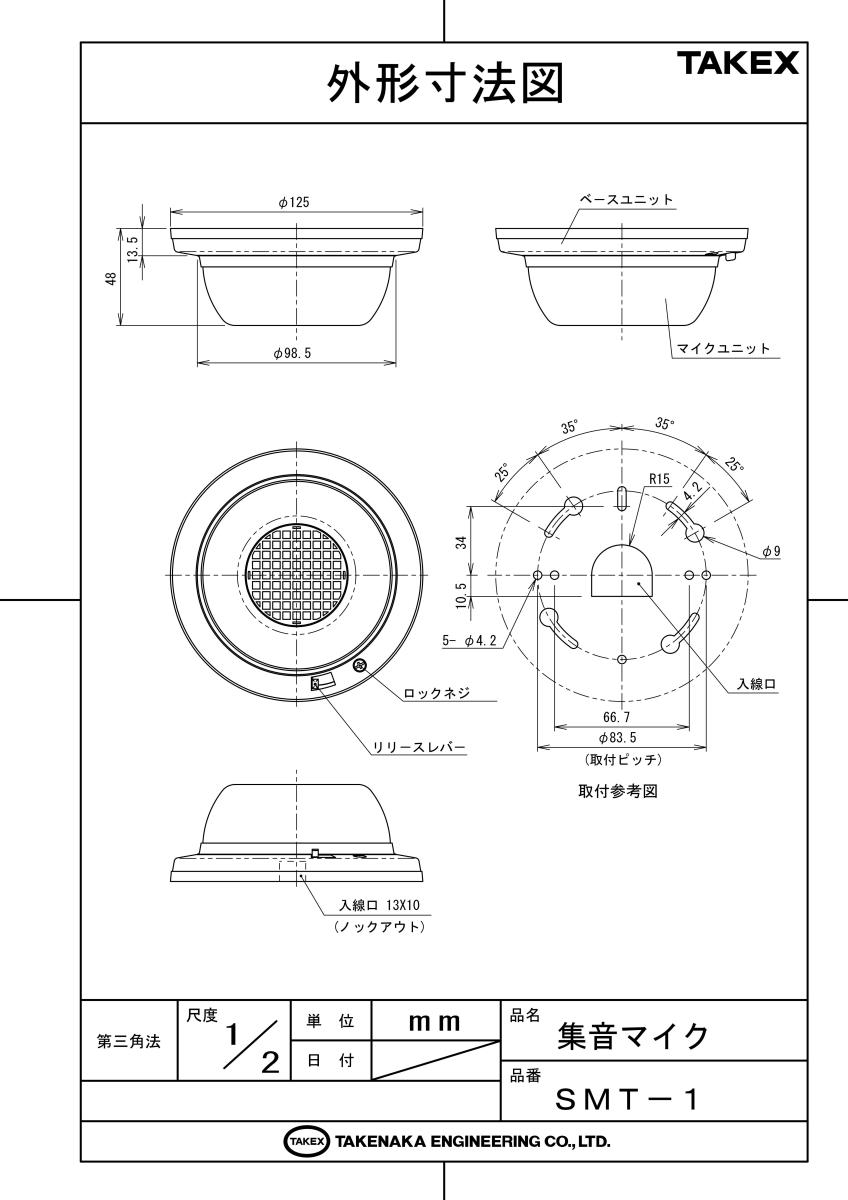

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の防犯・音声モニタリング
  • 工場・倉庫内の異常音検知・現場管理
  • 金融機関や受付カウンターの応対記録補助
  • 遠隔監視システム（DVR/NVR）の音声入力源

導入前に確認したいポイント

  • 屋内専用です。屋外や湿気の多い場所は避けてください。
  • 空調の吹き出し口付近は風切り音が入るため避けてください。
  • 接続先の入力仕様（マイク入力またはライン入力）
  • 電源重畳タイプではないため、別途電源配線が必要です。

特長

平衡・不平衡の柔軟な出力切替

内部スイッチにより、平衡（バランス）出力と不平衡（アンバランス）出力を切り替えることができます。平衡出力を使用することで、ノイズの影響を最小限に抑えながら最大約100mの長距離配線が可能です。現場の配線距離や接続機器の仕様に柔軟に対応します。

マイク・ラインレベルのゲイン選択

出力信号のレベルを、マイクレベル（-60dBV）またはラインレベル（-30dBV）から選択可能です。防犯用レコーダー（DVR）のライン入力から、高感度なマイク端子まで、接続先のインピーダンスや感度に合わせて最適な信号強度を送出できます。

信号減衰に強いアンプ内蔵設計

高感度マイク素子に専用のアンプ回路を内蔵。微弱な音声を初段で適切に増幅してから伝送するため、伝送過程での信号劣化を防ぎ、クリアな音声モニタリングを実現します。また、本体のボリュームで±10dBの利得微調整も可能です。

セキュリティを強化するタンパー出力

機器本体の取り外しや不正な操作を検知するタンパー出力を備えています。防犯パネルや監視システムと連動させることで、集音マイク自体の安全性を確保し、高度なセキュリティ体制の構築に寄与します。

施工効率を高める「ベース・本体分離方式」

天井に固定するベースユニットと、回路を収めたマイクユニットが分離する構造を採用しています。ベースを先に固定してから配線を行い、最後にマイクユニットをワンタッチで装着できるため、高所での作業性を大幅に向上させています。

メンテナンス性を考慮した端子式接続

配線接続には信頼性の高い端子台方式を採用。M3セルフアップ端子により、確実にケーブルを固定できます。コネクタ加工の手間を省き、現場でのスピーディーな結線と、施工後の確実な通電をサポートします。

インテリアに調和するホワイトカラー

樹脂製のホワイト筐体は、オフィスや店舗などの一般的なシステム天井や壁面に自然に馴染みます。存在を主張しすぎないデザインにより、周囲の景観を損なうことなく設置運用が可能です。

選定時に評価したい強み

  • 長距離伝送： 平衡出力により最大100mまでの安定した音声伝送が可能。
  • 汎用性： マイク/ラインレベル切替により、あらゆるAV機器・防犯機器に接続可能。
  • 施工性： ベース分離構造と端子台接続により、現場作業の負担を軽減。
  • 信頼性： タンパー出力装備で、いたずらや破壊行為への対策も万全。

施工・設置ガイド

SMT-1の性能を最大限に引き出すため、以下の施工条件を遵守してください。

  • 離隔距離： インバーター、モーター、蛍光灯の安定器から30cm以上離して設置してください。
  • 配線材： 平衡伝送時は2Pツイストシールド線の使用を推奨します。
  • 固定： 付属のネジを使用し、83.5mmピッチのスイッチボックス等に確実に固定してください。
確認項目 この製品での考え方
配線可能距離 平衡時：最大100m / 不平衡時：最大20m（0.65mm使用時）
接続端子の極性 電源入力に極性があります。端子1が「+」、端子2が「-」です。
感度調整 内部ボリュームにより定格から±10dBの範囲で調整可能です。

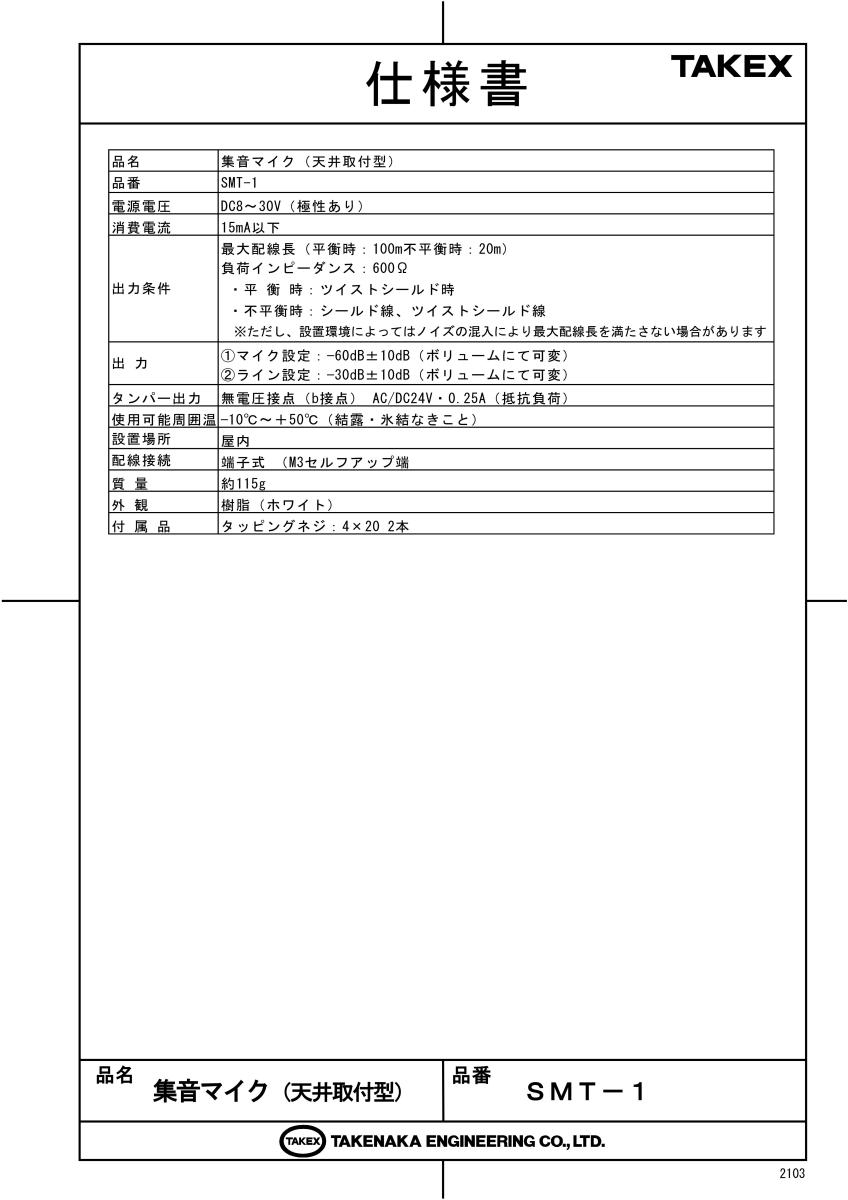

製品仕様

項目 内容
品名 集音マイク（天井取付型）
品番 SMT-1
電源電圧 DC8〜30V（極性あり）
消費電流 15mA以下
出力条件 最大配線長（平衡時：100m 不平衡時：20m）
負荷インピーダンス：600Ω
・平衡時：ツイストシールド時
・不平衡時：シールド線、ツイストシールド線
※環境によりノイズ混入の影響を受ける場合があります
出力設定 (1)マイク設定：－60dB±10dB（ボリュームにて可変）
(2)ライン設定：－30dB±10dB（ボリュームにて可変）
タンパー出力 無電圧接点（b接点） AC/DC24V・0.25A（抵抗負荷）
使用可能周囲温度 －10℃〜+50℃（結露なきこと）
設置場所 屋内
配線接続 端子式（M3セルフアップ端子）
質量 約115g
外観 樹脂（ホワイト）
付属品 タッピングネジ（4×20） 2本

FAQ

Q：屋外に設置することは可能ですか？ A：いいえ、本機は屋内専用です。雨や湿気、結露の恐れがある場所には設置しないでください。
Q：最大で何メートルまで配線できますか？ A：平衡（バランス）出力設定でツイストシールド線を使用した場合、最大100mまで可能です。不平衡の場合は20m以内を推奨します。
Q：電源は何ボルト必要ですか？ A：DC8VからDC30Vの範囲で動作します。極性がありますので、配線時には「+」と「-」を正しく接続してください。
Q：家庭用のオーディオレコーダーに接続できますか？ A：はい、可能です。接続先の入力がライン入力（RCA端子等）であれば、内部スイッチを「ライン設定」にして接続してください。
Q：ハウリング（キーンという音）が発生する場合の対処法は？ A：モニタースピーカーとマイクの距離を離すか、本機内部のボリュームを左に回してゲインを下げてください。
Q：タンパー出力とは何ですか？ A：本体カバーが開けられたり、ベースから外されたりした際に信号を送出する接点です。いたずら検知に使用します。
Q：シールド線はどこに接続すればよいですか？ A：端子5（E：アース）にシールド線を接続してください。ノイズ混入を抑制するために重要です。
Q：空調の近くに設置しても大丈夫ですか？ A：空調の風が直接当たる場所は避けてください。風切り音がノイズとなり、目的の音声が聞こえにくくなります。
Q：取付ピッチはどのようになっていますか？ A：83.5mmです。標準的なスイッチボックス（1個用）に適合する設計となっています。
Q：マイク単体で録音はできますか？ A：いいえ、本機には録音機能はありません。別途レコーダーやサーバーに接続して使用してください。
