TAKEX（竹中エンジニアリング） パッシブセンサー 立体警戒型 屋内天井設置 ブラック仕様

PA-6812B(BL)：パッシブセンサー 立体警戒型 ブラック

PA-6812B(BL)は、最長12m（84度）の扇状に広がる立体警戒エリアを構築するパッシブセンサーのブラックモデルです。神社仏閣や美術館、店舗など、意匠性の高い黒色天井へ目立たずに設置でき、空間の美観を損ないません。最大5mの高天井に対応し、8mAの超低消費電流設計によりシステム全体のコストダウンに貢献します。

  • 型番： PA-6812B(BL)
  • 製品名： パッシブセンサー（立体警戒型）ブラック
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式
  • 主な用途： 美術館、店舗、オフィス、寺社仏閣の空間侵入監視
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ5.0m）
  • 電源 / 通信 / 仕様上の核： DC 7V ? 30V（無極性） / 消費電流8mA以下

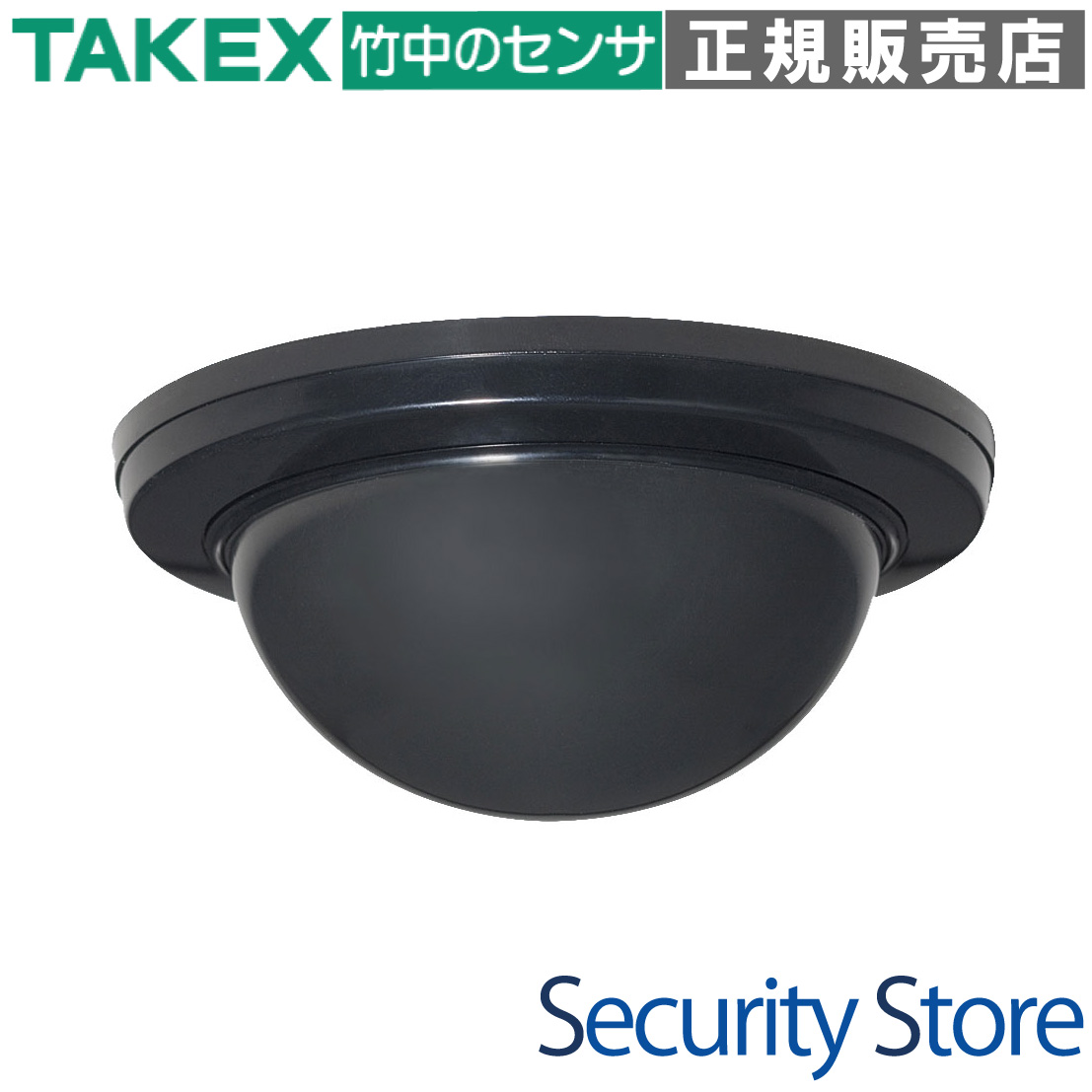

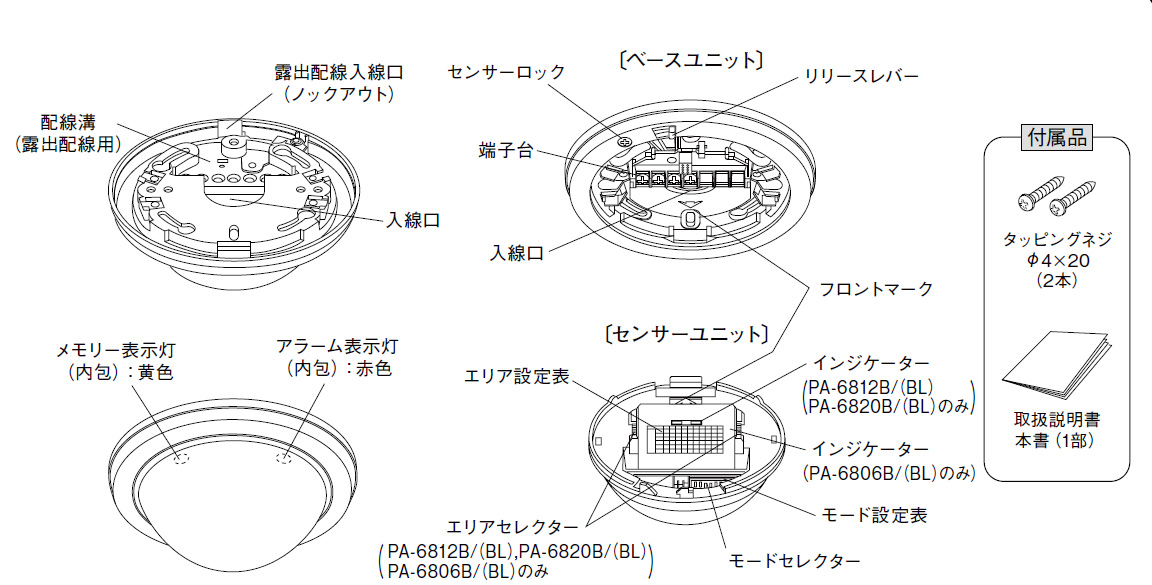

PA-6812B(BL) パッシブセンサー 立体警戒型 ブラック 製品画像

資料ダウンロード

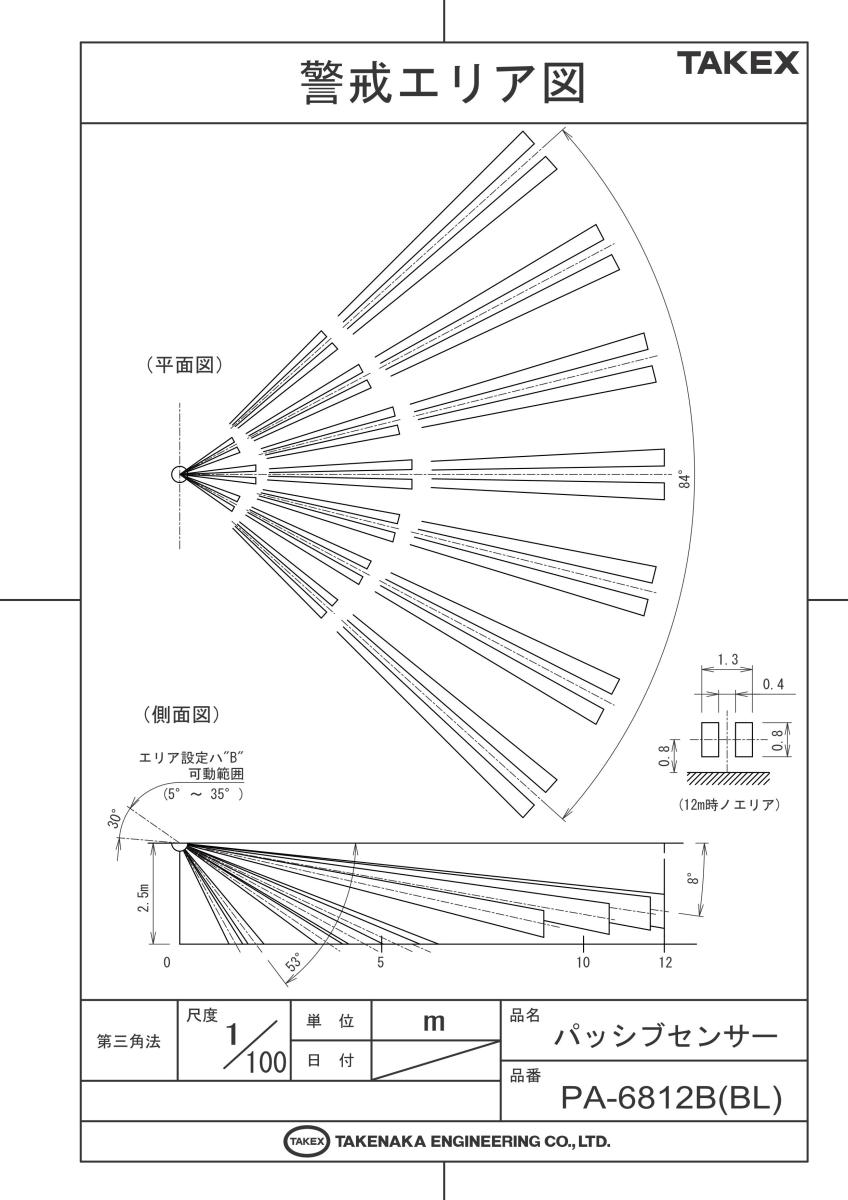

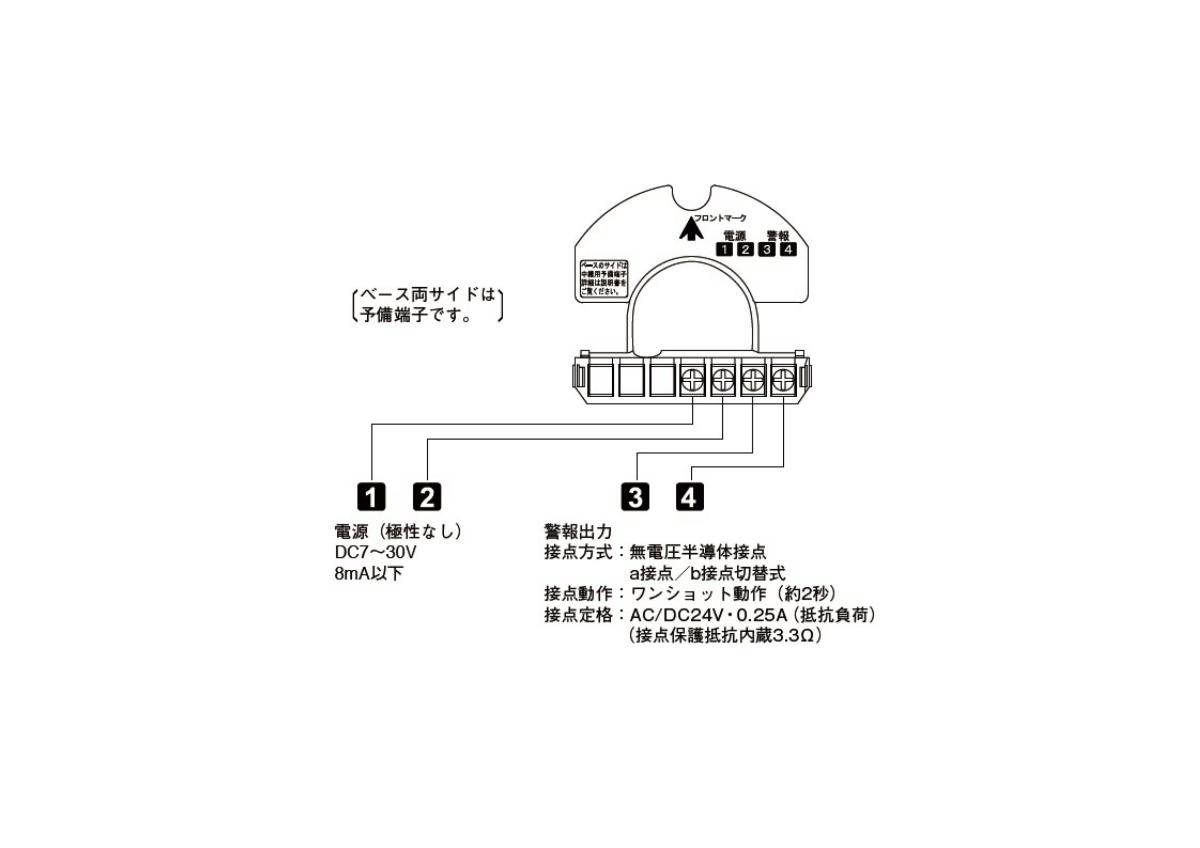

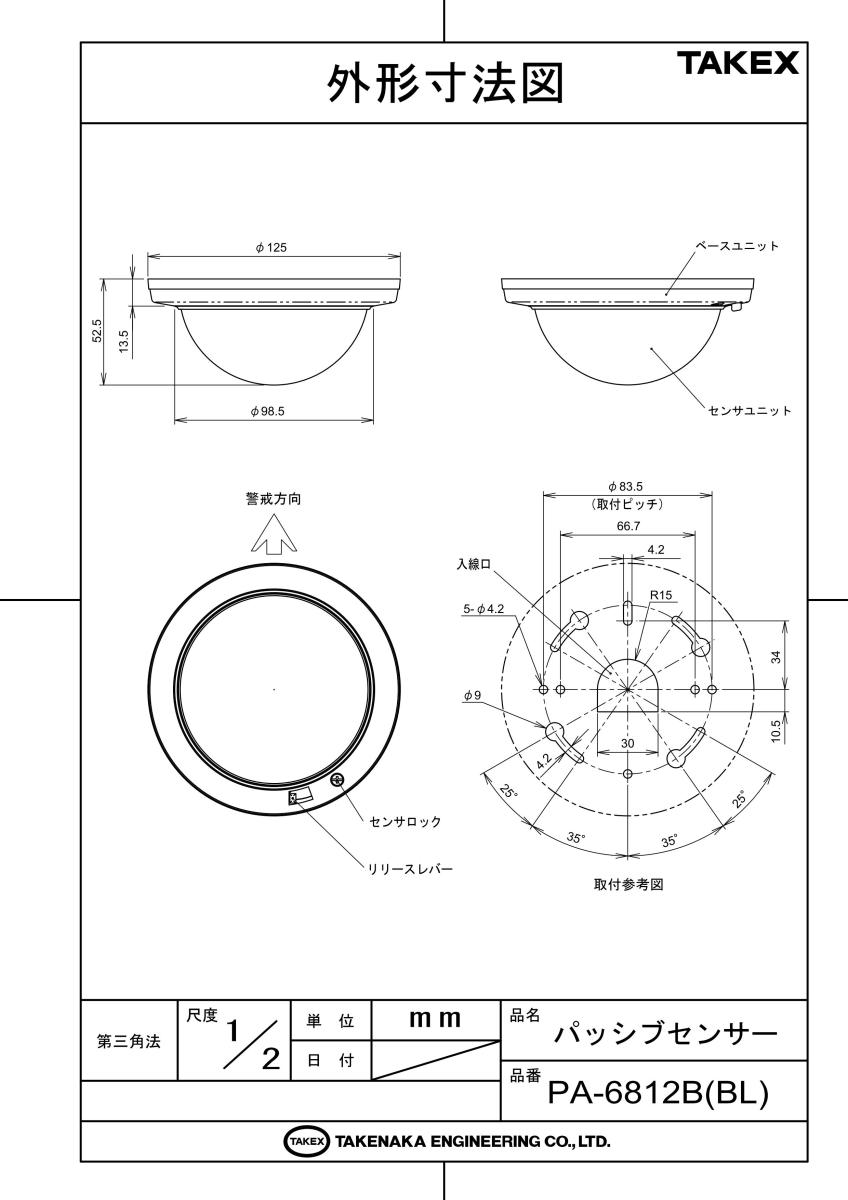

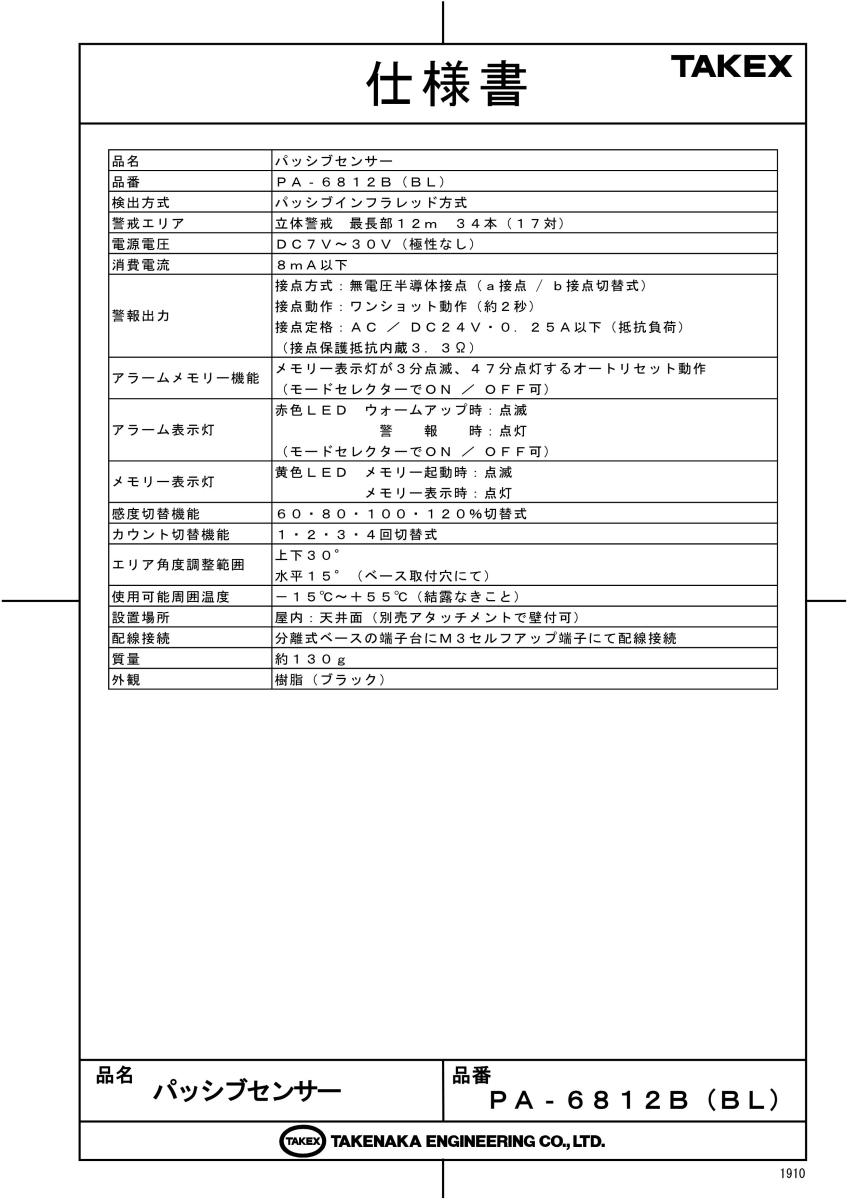

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 意匠性を重視する施設（美術館、神社仏閣、店舗）の防犯
  • 高天井（最大5m）空間における広範囲の立体警戒
  • 1台で広範囲（最長12m）をカバーしたいオフィス
  • 消費電力を抑えたい大規模セキュリティシステムの構築
  • 電圧降下が懸念される長距離配線が必要な現場

導入前に確認したいポイント

  • 天井高と目標とする警戒距離に応じたエリア設定が必要
  • エアコンの吹き出し口など急激な温度変化が直撃する場所の回避
  • ガラスや透明樹脂越しでは赤外線が遮断されるため検知不可
  • 直射日光や強い光（車のヘッドライト等）が入射しないこと

特長

空間に調和するブラックラインナップ

神社仏閣、博物館・美術館、店舗等の天井との調和を考慮した黒色仕様（BL）です。暗い背景やデザイン性の高い天井に溶け込み、センサーの存在感を目立たなくすることで、施設の美観を損ねることなく高いセキュリティレベルを維持できます。LEDの視認性および検知感度は白色モデルと同等です。

大幅な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる「8mA以下」に低減しました。これにより、従来よりも小型の電源装置を利用でき、コストダウンが図れます。動作電圧はDC7?30Vと幅広く、配線抵抗による電圧ドロップをあまり気にすることなく線材の選定や長距離配線が可能なため、リニューアル工事にも最適です。

独自の立体警戒エリアと調整機構

鋭い警戒エリアを構成する独自の光学技術により、最長12m（84度）の扇状に広がる立体的な警戒エリア（34本/17対）を形成。エリアセレクターを上下に回転させることで内部ミラー角度が変化し、アルファベット表示窓により現在の設定状態を一目で確認・調整できます。

選定時に評価したい強み

  • 施工性の向上： ベースとセンサーユニットの脱着にスナップイン方式を採用し、ワンタッチで作業完了。
  • 高い安定性： 独自CPUによる信号処理で、電波・電気ノイズによる誤動作を極限まで排除。
  • 環境適応設定： 感度（4段階）やパルスカウント（1?4回）を現場の状況に合わせて柔軟に調整可能。
  • オートリセットメモリー： 複数のセンサー接続時でも、発報した機体を特定しやすい表示灯機能。

施工・設置ガイド

取付高さとエリア調整（設定コード表）

本機は、設置する天井高と目標とする最大警戒距離に合わせて、エリアセレクターを回し、インジケーター（A〜K）を適切に設定する必要があります。

天井高さ(m) \ 最大距離 4m 6m 8m 10m 12m
2.0m E C B B A
2.5m G E D C B
3.0m I F E D C
4.0m - I G E D
5.0m - K I G F

※垂直は上下各30度、水平はベース取付穴で左右各15度の微調整が可能です。

推奨配線距離（センサー?電源装置間）

使用する電線と供給電圧に応じた最大配線長です。極性のないDC7V?30Vに対応します。

電線径（単線） DC 12V 供給時 DC 24V 供給時
φ 0.65mm 3,000mまで 10,200mまで
φ 0.9mm 5,700mまで 19,600mまで
φ 1.2mm 10,200mまで 27,400mまで

内部設定 / DIPスイッチ詳細

SW番号 設定項目 ON（上側） OFF（下側） 出荷時設定
1 アラーム表示灯 点灯させる 点灯させない ON
2 メモリー表示灯 オートリセット有効 メモリー機能なし OFF
3 警報出力論理 a接点（N.O.） b接点（N.C.） OFF
4・5 感度設定 120% / 100% / 80% / 60% の4段階切替 100%
6・7 カウント設定 1回 / 2回 / 3回 / 4回 の切替 2回

LED表示の動作状態

名称 色 状態 意味
アラーム表示灯 赤 点滅 ウォームアップ状態（電源投入から約1分間）
点灯 警報信号出力中（約2秒間のワンショット動作）
メモリー表示灯 黄 点滅 メモリー起動（発報から最初の3分間）
点灯 メモリー保持（点滅終了後、47分間点灯維持）

トラブルシューティング

現象 推定原因 処置
全く動作しない 電源電圧不足、断線、ウォームアップ中 端子電圧(DC7〜30V)の確認。電源投入後1分待機。
時々動作しない エリア設定の不一致、カバー汚れ 設定コード(A〜K)の再確認。柔らかい布で清掃。
人がいないのに動作 急激な温度変化、可動体、ノイズ 空調の風向変更、可動体の除去、カウント設定の増加。
赤LEDが点灯したまま 自己診断（異常検知）による保持 電源をリセット。復旧しない場合はユニット交換。

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6812B（BL）
検出方式 パッシブインフラレッド方式
警戒エリア 立体警戒　最長部12m　34本（17対）
電源電圧 DC7V?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）
（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作
（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED　ウォームアップ時：点滅
警報時：点灯
（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED　メモリー起動時：点滅
メモリー表示時：点灯
感度切替機能 60・80・100・120%切替式
カウント切替機能 1・2・3・4回切替式
エリア角度調整範囲 上下30°
水平15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約130g
外観 樹脂（ブラック）

FAQ

Q：PA-6812B(BL)は屋外に設置できますか？ A：いいえ、本機は屋内専用です。雨水や直射日光、急激な温度変化の影響を受ける屋外・半屋外に設置すると誤報や故障の原因となります。
Q：ガラス越しに外の人間を検知することは可能ですか？ A：パッシブインフラレッド方式は人体から発せられる遠赤外線を検知します。遠赤外線はガラスや透明樹脂を透過しないため、窓越しでの検知はできません。
Q：最大で何メートルまでの高さに設置できますか？ A：最大取付高さは5.0mです。高さと警戒したい距離に合わせて、センサー本体のエリアセレクターで調整を行ってください。
Q：最大警戒距離はどのくらいですか？ A：最長で12m、角度84度の扇状に広がる立体警戒エリアをカバーします。
Q：電源配線の極性はありますか？ A：DC7V〜30Vの範囲内であれば無極性ですので、プラス・マイナスを気にすることなく配線でき、施工時のミスを減らせます。
Q：アラームメモリー機能とはどのようなものですか？ A：複数のセンサーを設置した際、どのセンサーが発報したかを後から特定できる機能です。発報から合計50分間、黄色LEDが点滅または点灯して知らせます。
Q：感度とカウント機能の調整目安を教えてください。 A：通常は感度100%、カウント2回で使用します。空調等の影響で誤報しやすい環境ではカウントを3回以上に、夏場など温度差が少なく検知しにくい場合は感度を120%に設定してください。
Q：ペットを飼っている部屋でも使用できますか？ A：本機はペット対応（小動物免役）モデルではないため、犬や猫、また自動掃除ロボット等の動きでも検知し、誤報の原因となる可能性があります。
Q：ホワイトモデルとブラックモデルで性能の違いはありますか？ A：性能や検知エリア、機能に関する違いは全くありません。設置する天井の色やデザインに合わせてお選びいただけます。
Q：赤色LEDが点灯したまま消えません。 A：センサー内部の自己診断機能が異常（断線や素子破損）を検知しています。一度電源を切り再投入しても症状が改善しない場合は、製品の交換が必要です。
