LEDフラッシュライト [LF-D12R]

LEDフラッシュライト [LF-D12R]

販売価格: 会員のみ販売

商品詳細

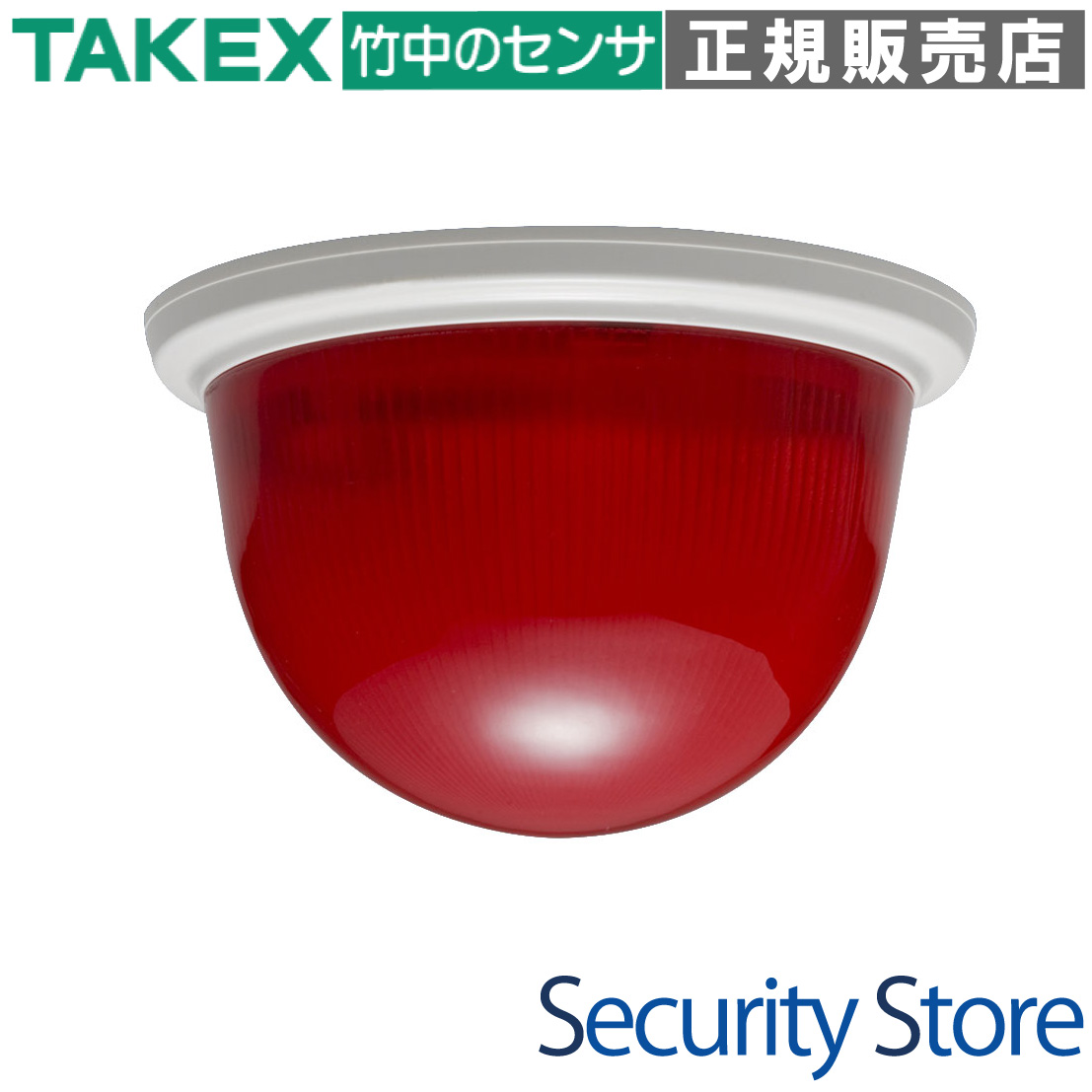

TAKEX LEDフラッシュライト 警報器 屋内用 360度視認

LEDフラッシュライト LF-D12R

360度全方位からの視認性に優れたドーム型の高輝度LED警報器です。緊急時の報知や災害時の誘導灯として、法人施設の安全管理を強力にサポートします。

  • 型番： LF-D12R
  • 方式： LEDフラッシュ発光（点滅/点灯切替可能）
  • 主な用途： セキュリティ警報、非常通報報知、誘導灯、プロセス監視
  • 設置場所： 屋内（天井取付・壁面取付対応）
  • 電源電圧： DC10V 〜 30V（12V/24V共用）

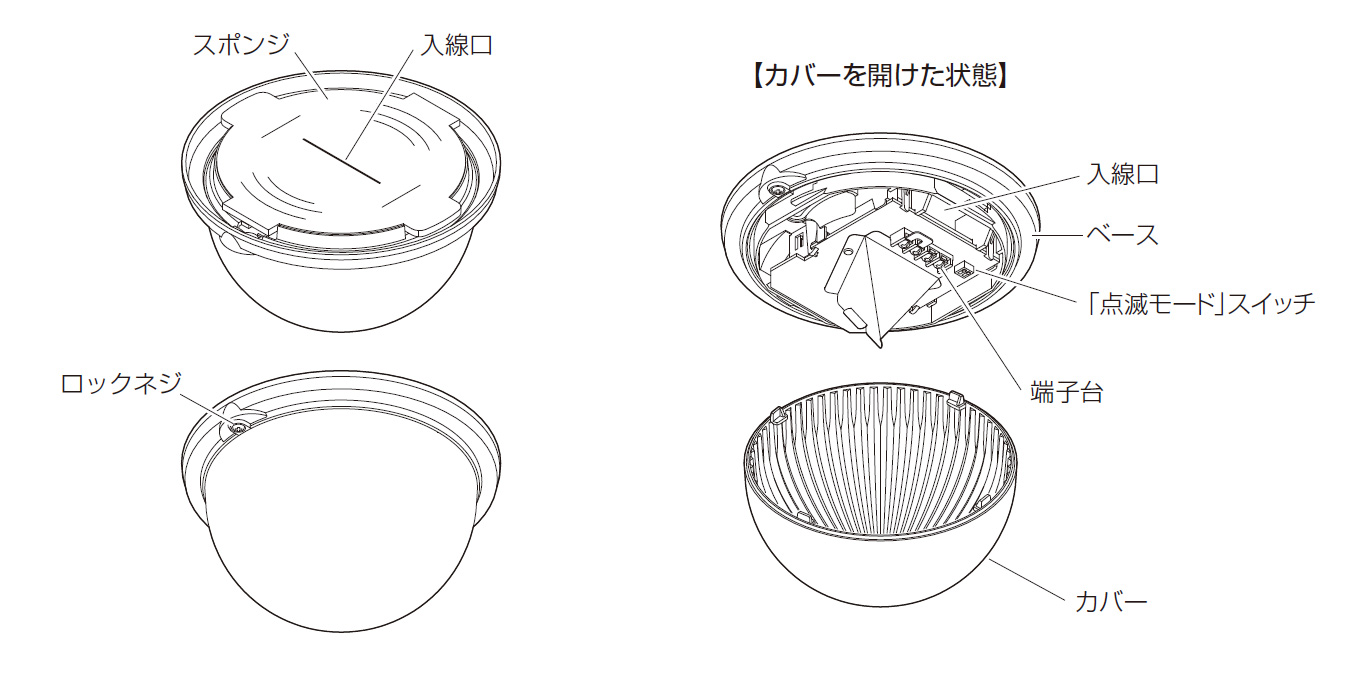

LEDフラッシュライト LF-D12R 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや病院での緊急事態の報知
  • 工場内の生産ライン異常の警告灯
  • 店舗の非常ボタン連動用アラート
  • 夜間の避難経路や非常口の誘導表示

導入前に確認したいポイント

  • 屋内専用モデルのため、屋外使用は不可
  • 電源電圧がDC10V〜30Vの範囲内であるか
  • 埋込配線か露出配線かの設置環境の確認
  • 連動させる機器の出力が「無電圧a接点」か

特長

高輝度LED採用による圧倒的な視認性と長寿命化

光源には高出力なLEDを採用。従来の電球式やキセノン管式と比較して視認性が高いだけでなく、球切れの心配がほぼないため、メンテナンスコストを大幅に削減できます。緊急時に確実な動作が求められるセキュリティ用途に最適です。

360度全方位をカバーするドーム型設計

天井や壁面に設置した際、あらゆる角度から光を認識できるドーム形状を採用しています。広範囲に光を拡散させるレンズ構造により、死角を最小限に抑えた確実な警報を実現します。

用途に合わせて選べる「点滅」と「点灯」の2モード

内部設定により、注意を強く促す「点滅モード」と、周囲を照らし続ける「点灯モード」の切り替えが可能です。異常時の警報灯としては点滅、夜間の通路誘導灯としては点灯といった使い分けが1台で完結します。

心理的効果を考慮した2種類の点滅パターン

人間の視覚に訴えかけやすい2パターンの点滅を内蔵しています。一定間隔の標準的な点滅に加え、高速点滅と休止を繰り返すパターンをDIPスイッチで選択でき、現場の緊急度に応じた最適な報知が可能です。

複数台の同時制御に対応

1つの無電圧接点入力で、複数台のフラッシュライトを同期させて点滅させることが可能です。広い施設内で複数箇所を同時に警告したいシステム構築において、配線の簡素化に貢献します。

施工性を追求した「電源・起動入力」の独立配線

電源端子と起動入力端子が分かれているため、リレーなどの無電圧接点を用いた外部制御が容易です。また、短絡バーを使用することで電源投入と同時に点滅させる運用も可能。現場の運用形態に合わせた柔軟な設計が可能です。

耐候性に優れた樹脂製ボディと確実なロック構造

本体には耐候性に優れた樹脂を採用。ベースとカバーを固定する専用のロックネジを装備しており、振動によるカバーの脱落や、いたずらによる取り外しを防止する信頼性の高い構造です。

選定時に評価したい強み

  • 低消費電力設計： DC12V時160mA以下、DC24V時80mA以下の省エネ動作
  • 広い動作電圧範囲： DC10V〜30V対応で、多様な電源環境に適合
  • 簡単設定： 内部のDIPスイッチだけで発光パターンの変更が可能
  • メンテナンスフリー： LED光源のため、長期にわたる運用でもランプ交換不要

施工・設置ガイド

本製品は屋内専用です。天井面や壁面の構造材（柱等）がある場所に付属のネジで確実に固定してください。石こうボード等への取付はアンカーを使用してください。配線はM3セルフアップ端子を採用しており、確実な結線が可能です。

確認項目 詳細・対応方法
配線方式 埋込配線（ベース中央）および露出配線（側面ノックアウト）の両方に対応しています。
制御入力 無電圧a接点入力。接点が閉じる（ショート）ことで発光を開始します。
電源ON時動作 出荷時の短絡バーを装着した状態であれば、電源投入と同時に発光します。
設置環境 周囲温度-10℃〜+50℃の範囲で使用可能です。蒸気や湿気の多い場所は避けてください。

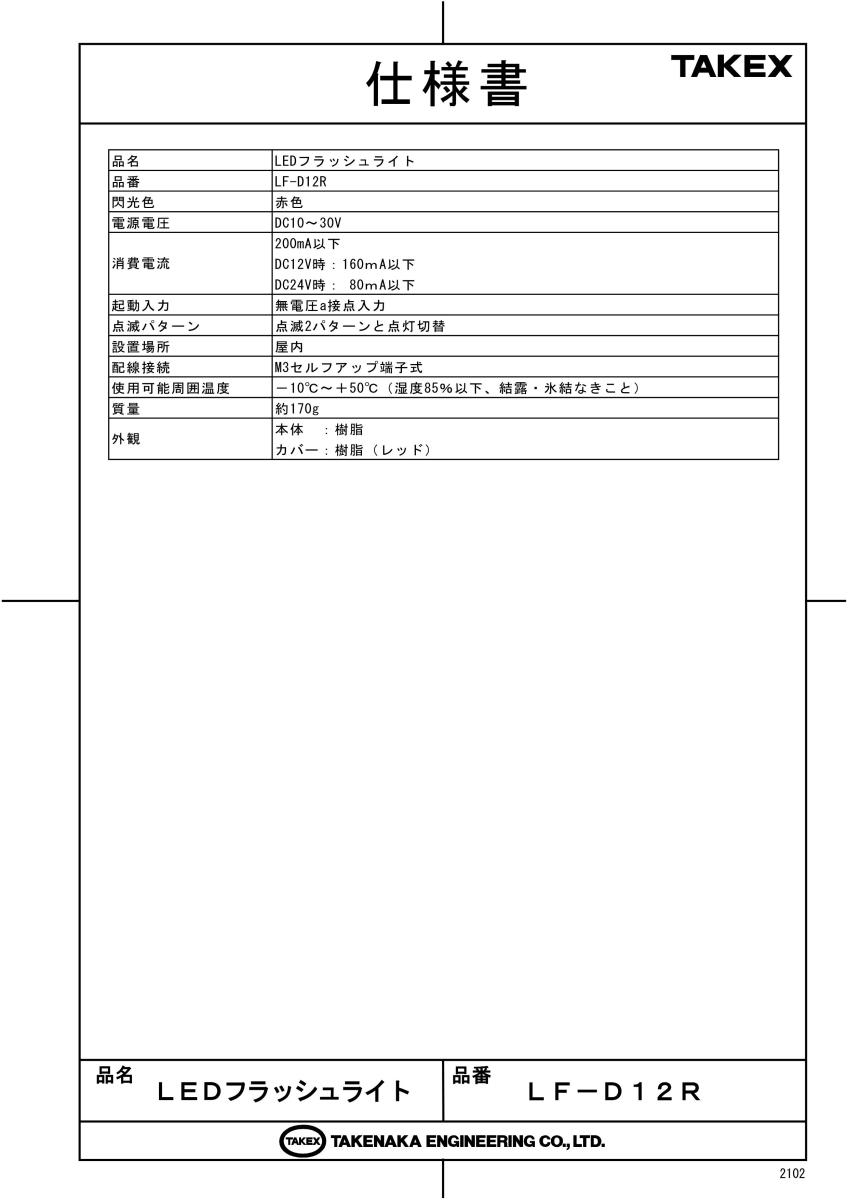

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－Ｄ１２Ｒ
閃光色 赤色
電源電圧 ＤＣ１０〜３０Ｖ（極性あり）
消費電流 ２００ｍＡ以下
（ＤＣ１２Ｖ時：１６０ｍＡ以下、ＤＣ２４Ｖ時：８０ｍＡ以下）
起動入力 無電圧ａ接点入力
点滅パターン 点滅２パターンと点灯の切替（内部スイッチにて）
設置場所 屋内
使用可能周囲温度 －１０℃〜＋５０℃（湿度８５％以下、結露なきこと）
質量 約１７０ｇ
外観 本体：ABS樹脂（ホワイト系）
カバー：PC樹脂（レッド）
外形寸法 直径 φ147mm × 高さ 70.5mm
取付ピッチ 66.7mm / 83.5mm（汎用ボックス対応）

FAQ

Q：屋外での使用は可能ですか？ A：いいえ、本製品は屋内専用です。直接雨のかかる場所や湿気の非常に多い場所での使用は避けてください。
Q：電源を12Vで供給した場合、消費電流はどのくらいですか？ A：DC12V供給時の消費電流は160mA以下となります。
Q：点滅ではなく、ずっと光らせておく（常時点灯）ことはできますか？ A：はい、可能です。内部のDIPスイッチ（SW1）の設定を変更することで、連続点灯モードに切り替えられます。
Q：LEDの寿命はどのくらいですか？ A：具体的な時間は設置環境によりますが、高輝度LEDを採用しているため、従来の電球式のような定期的な球交換は不要です。
Q：センサーと連動させるにはどうすればいいですか？ A：センサーの無電圧a接点出力を、本機の端子3（外部制御入力）と端子4（共通）に接続してください。
Q：電源端子に極性はありますか？ A：はい、あります。端子1がプラス(+)、端子2がマイナス(-)となります。正しく接続してください。
Q：2種類の点滅パターンにはどのような違いがありますか？ A：一定間隔で点滅を繰り返すパターンと、高速点滅と休止を繰り返すパターンがあります。出荷時は後者のパターンに設定されています。
Q：最大で何メートル先まで配線できますか？ A：外部制御信号線の場合、φ0.65mm以上の電線使用で最大1,000mまで対応可能です。電源線は電圧降下を考慮して設計してください。
Q：カバーがうまく外れないのですが。 A：本体にある「ロックネジ」を左へ約30°回してロックを解除してから、カバーを回して外してください。
Q：掃除をする際、アルコールやシンナーを使ってもいいですか？ A：いいえ、シンナーやベンジンなどの有機溶剤は、プラスチックの変色やひび割れの原因となるため絶対に使用しないでください。
