TAKEX（竹中エンジニアリング） LEDフラッシュライト防犯・威嚇機器 DC12〜24V 屋外・屋内対応

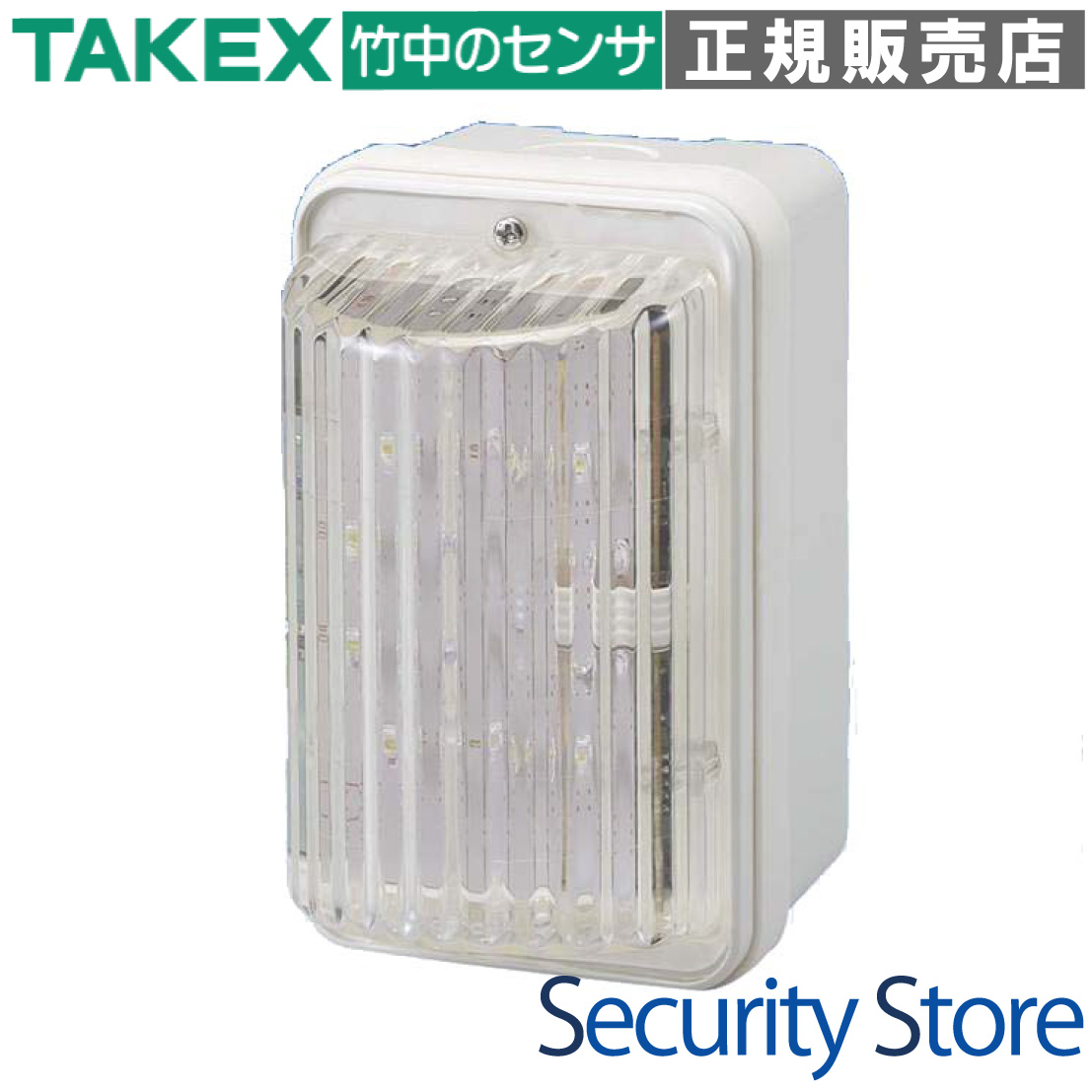

LF-12WA LEDフラッシュライト DC12〜24V ホワイト

LF-12WAは、高輝度LEDによる強烈な白色閃光で、侵入者への威嚇や異常発生の告知を強力に行うフラッシュライトです。DC12〜24Vのワイド電圧対応に加え、無極性電源入力や外部制御端子を搭載。長寿命なLED光源により、メンテナンスコストの削減と高い信頼性を両立したBtoB向け標準モデルです。

型番： LF-12WA
製品名： LEDフラッシュライト DC12〜24V ホワイト
光源： 高輝度ホワイトLED（多灯配置）
電源仕様： DC12V〜24V（無極性）
主な用途： 防犯威嚇、異常警告、満車表示、誘導告知
設置環境： 屋内・屋外（直接水のかからない場所）

資料ダウンロード

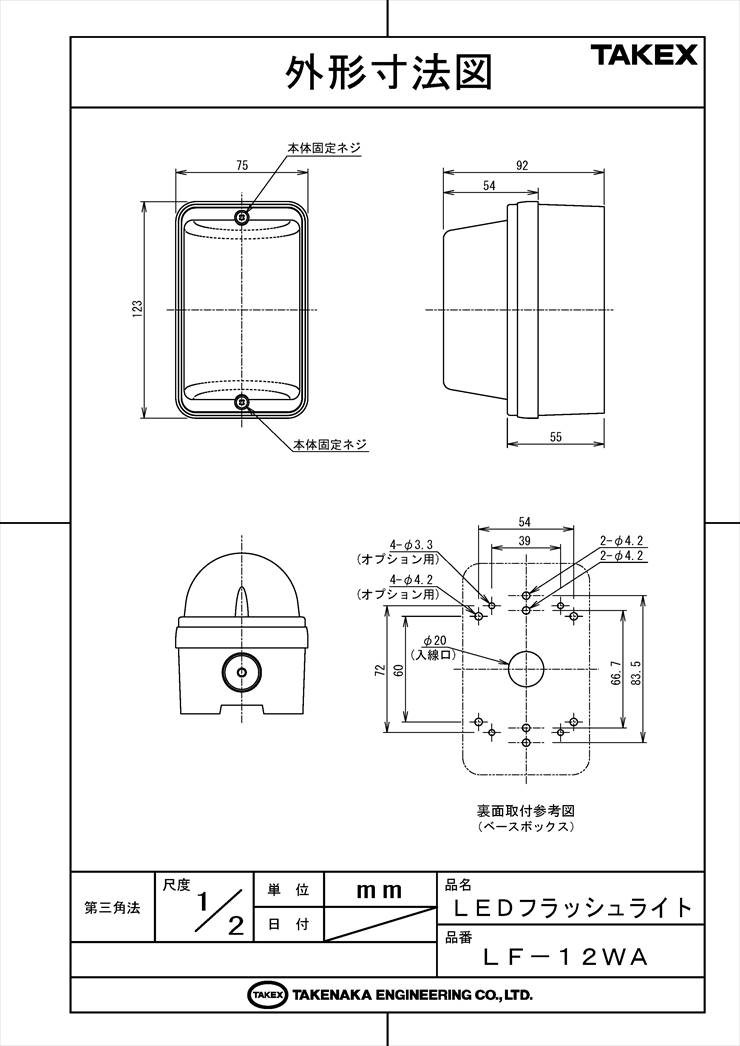

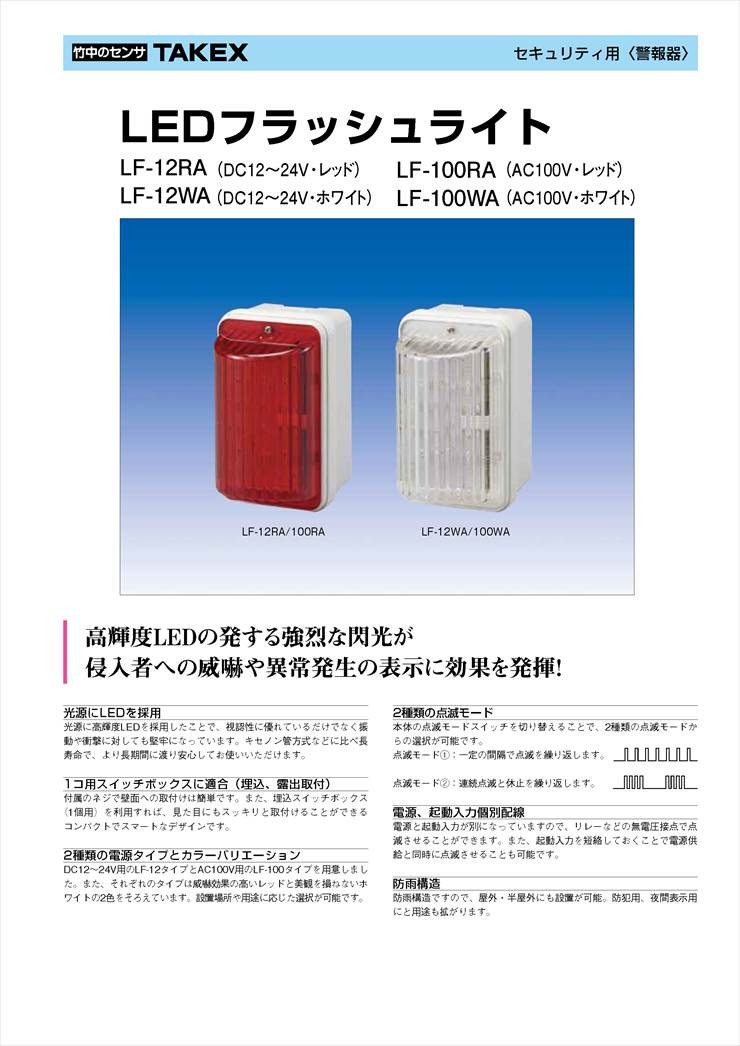

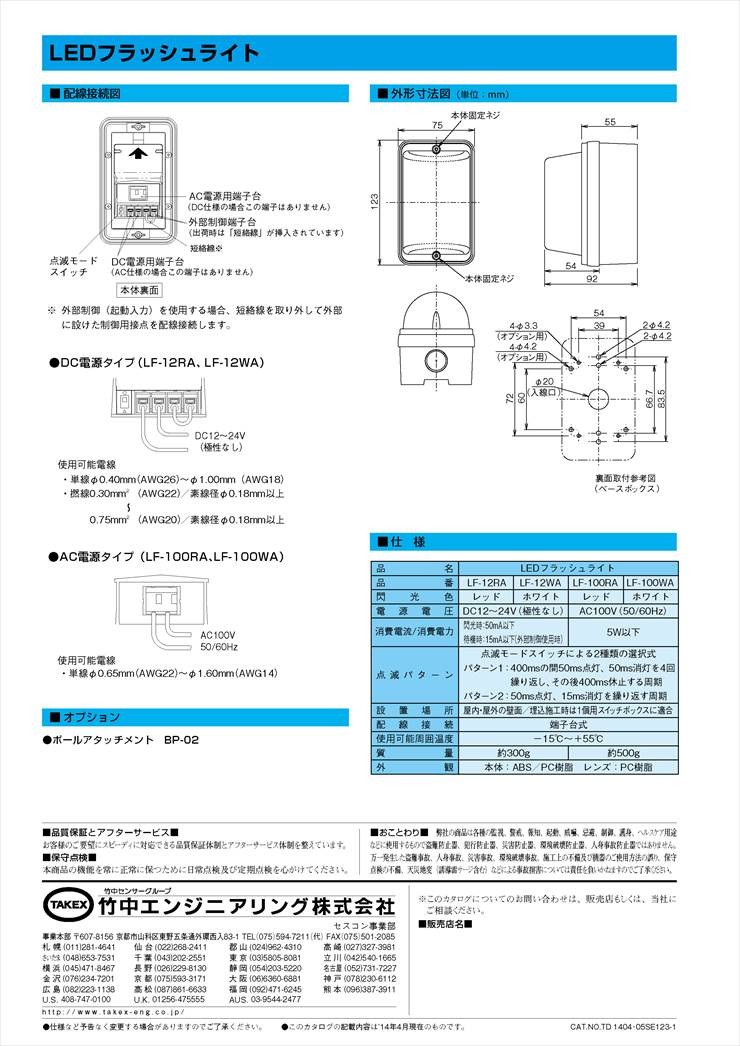

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティシステムの侵入検知警報
工場の機械稼働状態・異常停止の告知
駐車場や駐輪場の満車・空車表示
病院・公共施設の緊急呼び出し通知
意匠性を重視するオフィス等の警告灯

導入前に確認したいポイント

電源電圧がDC9V〜30Vの範囲内であるか
直接雨水がかからない設置場所か（防雨構造）
外部制御か電源連動か、制御方式の決定
露出取付か、1個用スイッチボックス埋込か
点滅パターンの選択（バースト/連続）

特長

高輝度ホワイトLED光学エンジンの採用

光源に次世代の高輝度白色LEDを多灯配置。従来のキセノン管方式と比較して、放電によるガス劣化やフィラメント断線の心配がなく、圧倒的な長寿命を実現しました。メンテナンスが困難な高所や重要施設での運用において、ランプ交換コストを最小化します。

インテリジェント・パワー・マネジメント（無極性）

電源入力端子に極性がない「ノンポーラ仕様」を採用。現場でのプラス・マイナス誤結線による故障を物理的に防止します。動作電圧もDC9Vから30Vまで対応しており、電圧降下が発生しやすい長距離配線でも安定した動作が可能です。

用途に合わせた2種類の点滅パターン切替

内部のスライドスイッチにより、通知の緊急度に応じた閃光アルゴリズムを選択可能です。侵入検知に最適な不規則な「バースト点滅（パターン1）」と、状態告知に適したリズミカルな「連続等間隔点滅（パターン2）」の2種類を使い分けられます。

柔軟な配線・制御ロジック

電源入力と起動入力（外部制御端子）が独立しています。リレーなどの無電圧接点での制御はもちろん、短絡線を残したままの電源ON/OFF連動にも対応。セキュリティ受信機や各種センサーとの柔軟なシステム連動が可能です。

優れた施工性とスマートなデザイン

付属のネジによる壁面露出取付に加え、JIS規格の1個用スイッチボックスへの埋込施工にも適合します。埋込時は壁面からの出っ張りを抑えたスッキリとした外観になり、オフィスビルや病院などの美観を損ねません。

防雨構造で半屋外設置にも対応

耐候性に優れたポリカーボネート樹脂レンズとABS樹脂ベースを採用。防雨構造（IP相当）により、直接雨がかからない軒下や半屋外環境での設置が可能です。防犯用だけでなく夜間の表示用としても用途が広がります。

超低消費電流設計

点滅動作時でも50mA以下、外部制御待機時は15mA以下という低消費電流を実現。大規模施設で多数のユニットを導入する場合でも、システム電源装置の容量を抑えることができ、停電時のバックアップ時間延長にも寄与します。

カラーユニバーサルデザインへの配慮

ホワイトLEDの鋭い閃光は、特定の色覚特性を持つ方に対しても輝度の明暗差として明確に情報を伝えることができます。公共施設の緊急呼び出し用途など、バリアフリーを意識した現場にも推奨される仕様です。

    選定時に評価したい強み
    高信頼性： 振動や衝撃に強いLED光源で、キセノン管のような破損リスクを低減。
施工ミス防止： 無極性電源入力により、現場での結線トラブルを未然に防ぎます。
意匠性： ホワイトモデルのため、明るい壁面や清潔感が求められる現場に馴染みます。
制御性： 外部制御端子を標準装備し、インテリジェントなシステム構築が可能。



施工・設置ガイド

本機を設置する際は、必ず「端子台が下側」を向く向きで取り付けてください。逆向きに設置すると、内部に侵入した湿気が端子付近に溜まり、故障の原因となります。また、防雨構造ですが直接水がかかる場所（浴室や激しい雨が当たる場所）は避け、軒下等の乾燥した環境を選んでください。

確認項目	この製品での考え方
設置高さ	床上1.8m〜2.5mを推奨。白色閃光の残像を考慮し、目線に入りすぎない位置へ配慮。
配線距離	DC12Vで100mを超える長距離配線の場合は、電圧降下を見込んで上位電圧(24V)の使用を検討。
外部制御	無電圧接点の短絡（クローズ）で動作。電源常時供給＋接点制御が最もレスポンスに優れます。
メンテナンス	半年〜1年に一度のテスト発光を推奨。清掃は水拭きのみ（溶剤厳禁）。

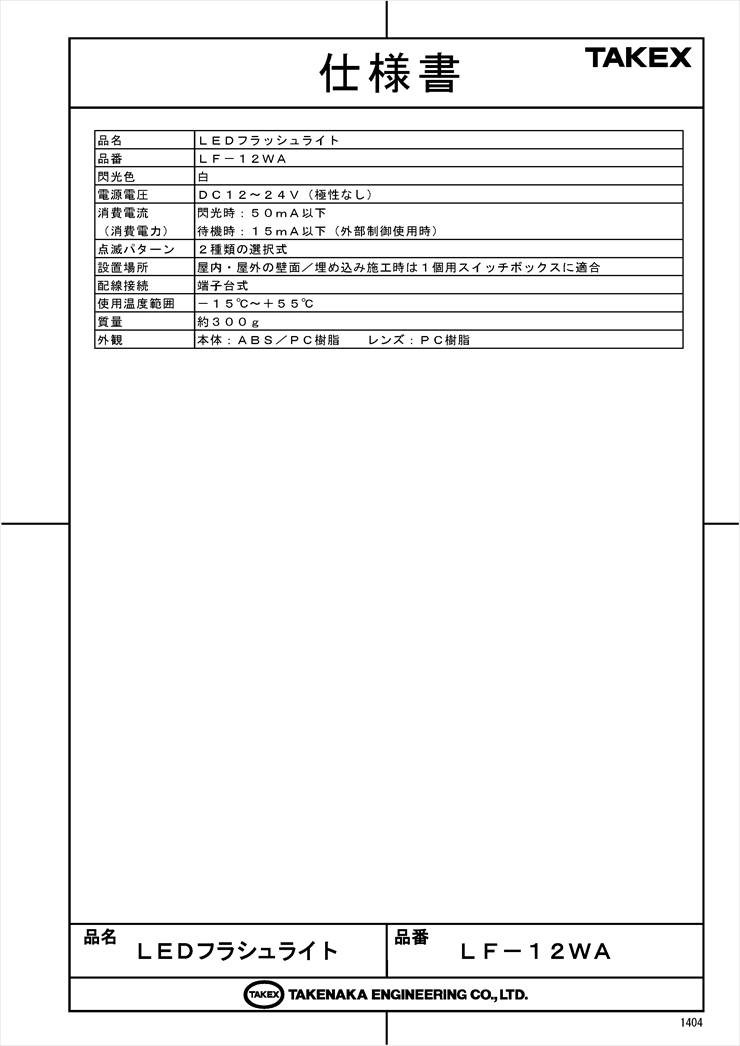

製品仕様

項目	内容
品名	ＬＥＤフラッシュライト
品番	ＬＦ－１２ＷＡ
閃光色	ホワイト
電源電圧	ＤＣ１２〜２４Ｖ（極性なし）
消費電流	閃光時：５０ｍＡ以下待機時：１５ｍＡ以下（外部制御使用時）
点滅パターン	点滅モードスイッチによる２種類の選択式 ●パターン１：400msの間50ms点灯、50ms消灯を4回繰り返し、その後400ms休止する周期 ●パターン２：50ms点灯、150ms消灯を繰り返す周期
設置場所	屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続	端子台式
使用温度範囲	－１５℃〜＋５５℃（結露・氷結なきこと）
質量	約３００ｇ
外観	樹脂

FAQ

Q：電源のプラス・マイナスを逆に接続してしまいましたが大丈夫ですか？ A：本製品は「無極性（ノンポーラ）」電源入力を採用しているため、極性を気にせず結線可能です。逆接続による故障の心配はありません。

Q：電源を入れるだけで点滅させることはできますか？ A：はい、出荷時に取り付けられている「短絡線」を外部制御端子に残したままにすれば、電源供給（DC12-24V）と同時に点滅を開始します。

Q：AC100Vで使用したいのですが。 A：本製品（LF-12WA）はDC12〜24V専用です。AC100V環境でご使用の場合は、姉妹モデルの「LF-100シリーズ」をご選定ください。

Q：屋外の壁面に直接雨が当たる場所への設置は可能ですか？ A：防雨構造ではありますが、完全防水ではありません。雨水が直接かかる場所や蒸気が滞留する場所は避け、必ず軒下などの直接水のかからない場所に設置してください。

Q：点滅パターンの変更はどこで行いますか？ A：本体内部（カバーを外した基板上）にある「点滅モードスイッチ」をスライドさせることで、2種類のパターンを切り替えられます。

Q：待機電流はどのくらい発生しますか？ A：外部制御端子を使用し、電源を常時供給している消灯時の待機電流は15mA以下です。

Q：LEDの交換は可能ですか？ A：LEDは基板一体型となっており、お客様側での交換はできません。長寿命設計ですが、万一不点灯となった場合は本体の交換をご検討ください。

Q：配線に適した電線サイズを教えてください。 A：単線ならφ0.4〜φ1.0mm、撚線なら0.3〜0.75mm2が適合します。剥きしろは約10mm確保してください。

Q：1個用スイッチボックスへの取り付けは簡単ですか？ A：はい、付属の取付板を使用することでJIS規格の1個用スイッチボックスへスッキリと固定できます。

Q：洗浄にアルコールやシンナーを使ってもいいですか？ A：絶対に使用しないでください。ポリカーボネート樹脂を脆くし、ひび割れや変色の原因となります。清掃は柔らかい布での水拭きを基本としてください。
