LF-D12W LEDフラッシュライト TAKEX 竹中エンジニアリング [LF-D12W]

LF-D12W LEDフラッシュライト TAKEX 竹中エンジニアリング [LF-D12W]

販売価格: 会員のみ販売

商品詳細

LEDフラッシュライト 警報器 誘導灯 屋内用 天井取付

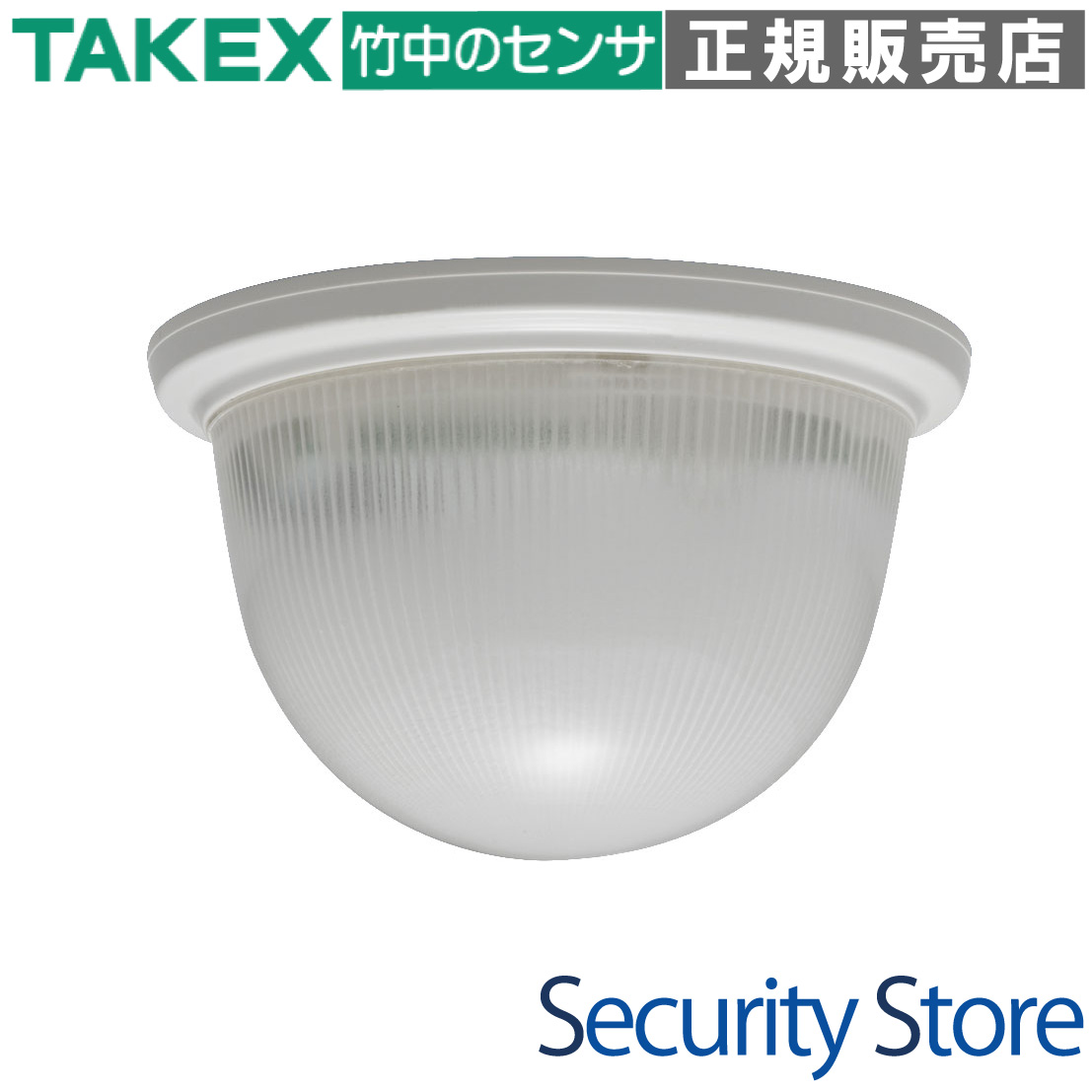

LF-D12W LEDフラッシュライト（白色）

LF-D12Wは、緊急時に強力な光で周囲に異常を知らせる、天井取付型のドーム型フラッシュライトです。高輝度LEDの採用により、長寿命と優れた視認性を両立。360度全方位からの視認を可能にし、施設内の警報器や誘導灯として高い信頼性を発揮します。

  • 型番： LF-D12W
  • 製品名： LEDフラッシュライト
  • 発光色： 白色（ホワイト）
  • 主な用途： 非常用警報、災害時の誘導灯、防犯システムの視覚警告
  • 対応環境： 屋内専用（天井・壁面取付可能）
  • 電源仕様： DC10V 〜 30V（極性あり）

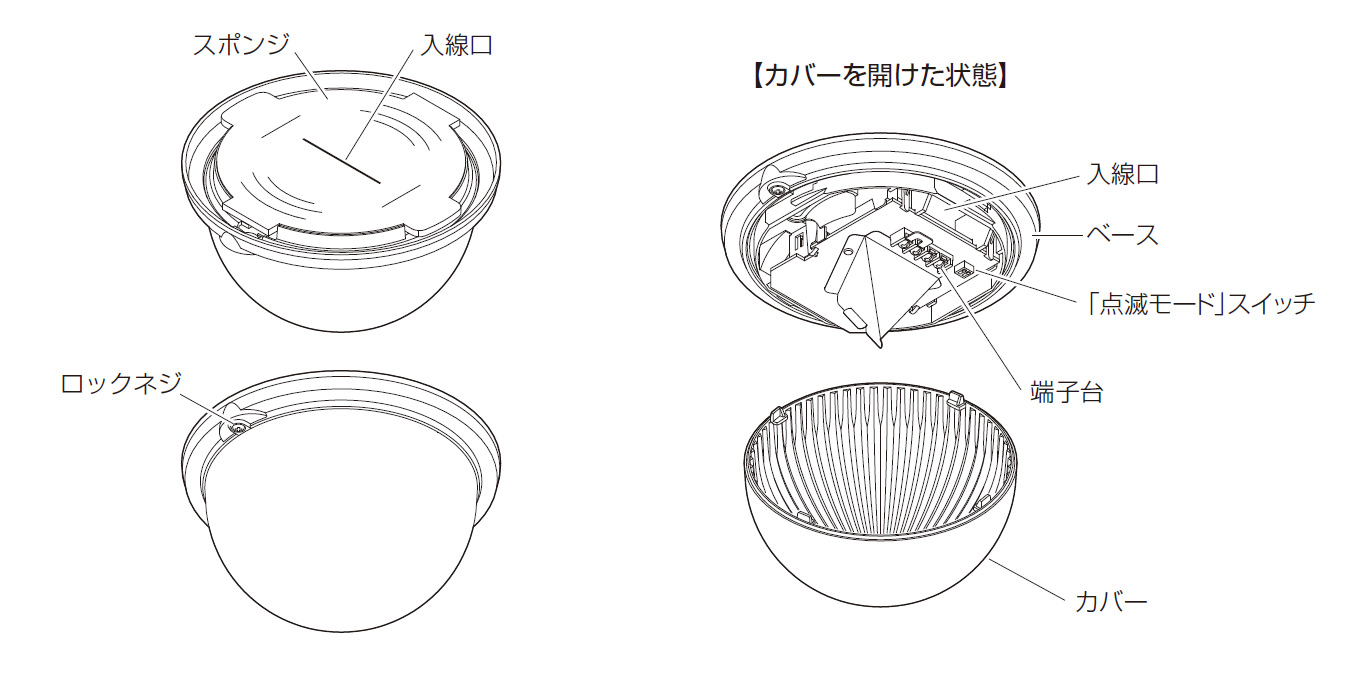

LF-D12W LEDフラッシュライト 製品画像

資料ダウンロード

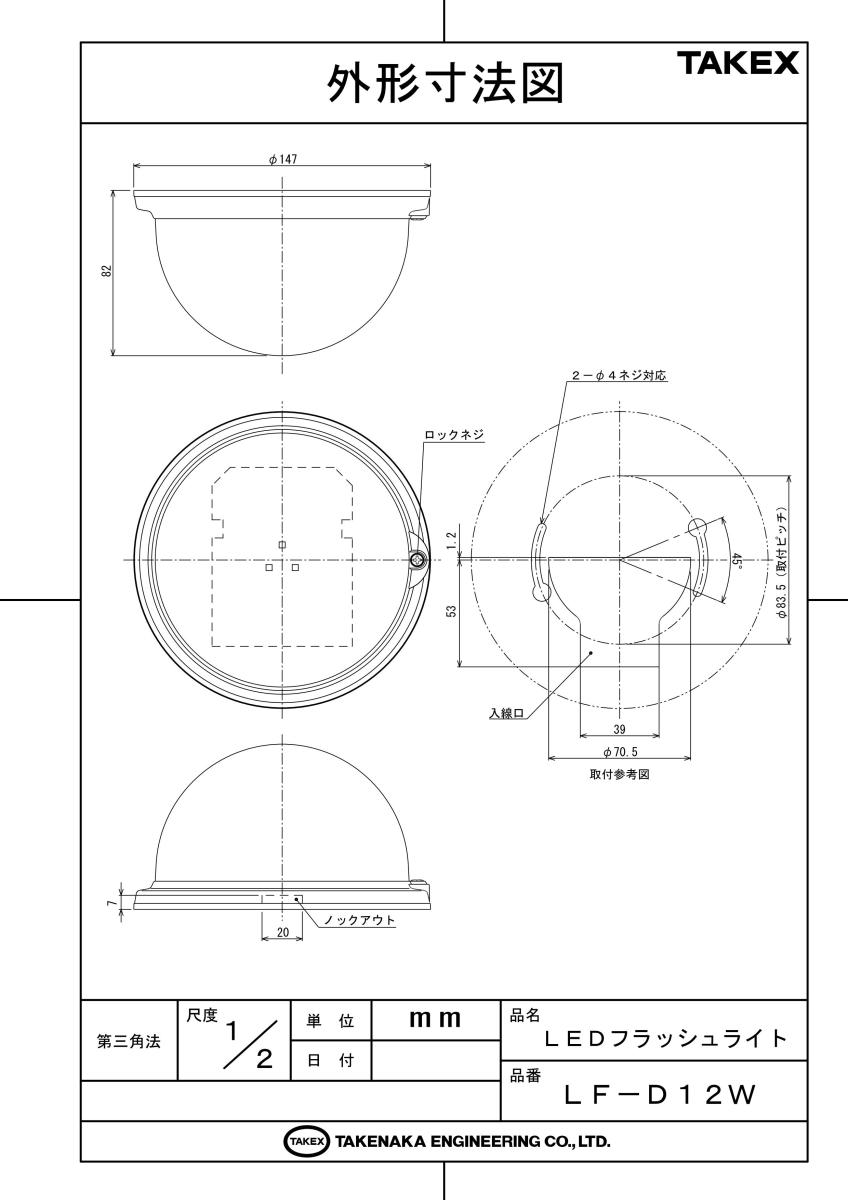

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 商業施設や公共施設の緊急警報器
  • 工場・オフィス内での異常発生通知
  • 災害時の避難経路を示す誘導灯・非常灯
  • 防犯センサーと連動した不審者への威嚇

導入前に確認したいポイント

  • 本製品は屋内専用です（屋外使用不可）
  • 電源はDC10V〜30Vの範囲で供給が必要
  • 埋込配線か露出配線かの設置環境の確認
  • 点灯・点滅の運用モードの事前決定

特長

高輝度LED採用による優れた視認性と長寿命

光源に高輝度LEDを採用したことで、電球式のような球切れの心配がほとんどなく、メンテナンスコストを大幅に削減できます。高速応答性に優れたフラッシュ発光は、遠くからでもはっきりと異常を認識させることが可能です。

360度全方位からの視認を可能にするドーム型設計

天井取付に最適なドーム形状を採用しており、死角を最小限に抑えた360度視認が可能です。広いホールや廊下の交差点など、多方向から人が集まる場所での緊急用警報器として非常に効果的です。

用途に合わせて選べる点滅・点灯の動作モード

内部のDIPスイッチを切り替えることで、警報用の「点滅モード（2パターン）」と、誘導灯用の「連続点灯モード」を選択できます。異常時だけでなく、常時の安全確保や所在表示など、現場の運用ニーズに柔軟に対応します。

複数台のフラッシュライトによる同時同期点滅

1つの無電圧接点入力に対して、複数台のフラッシュライトを接続し、一斉に同期させて点滅させることが可能です。広範囲な施設において、視覚的なインパクトを最大化し、確実に情報を伝達します。

電源・起動入力の独立配線による柔軟な制御

電源端子と起動入力端子が独立しているため、常時通電状態で外部のセンサーやリレー接点から制御することが可能です。また、出荷時のように短絡バーを装着したままにすれば、電源のON/OFFだけで動作させるシンプルな運用も可能です。

施工性を追求したベース・カバー分離構造

ベースを壁面や天井に固定した後、カバーを回転させてロックする構造を採用しています。M3セルフアップネジ端子台の採用や、露出配線用のノックアウト穴など、現場での施工スピードと確実性を高める工夫が随所に施されています。

耐候性に優れた樹脂筐体と防塵スポンジ

カバーには光拡散性に優れたPC樹脂、ベースには耐久性の高いABS樹脂を採用。取付面との密着性を高めるスポンジも装備されており、内部への微細なゴミや異物の侵入を軽減し、安定した動作を維持します。

選定時に評価したい強み

  • 広域通知： 360度の拡散配光により、どこからでも異常を確認可能。
  • 低コスト運用： LED光源により省電力かつ球切れ交換の手間が不要。
  • 多機能性： 点滅2パターン＋連続点灯をスイッチ1つで設定可能。
  • 長距離伝送： 信号線最大1,000mまで対応し、大規模施設でも導入しやすい。

内部設定・仕様詳細

内部スイッチ設定（DIPスイッチ SW1）

設定モード SW1 SW2 発光パターンの詳細
フラッシュ1 OFF OFF 一定間隔（0.5秒点灯 / 0.15秒消灯）で点滅を繰り返す標準パターン
フラッシュ2 ON OFF 約50msの高速点滅を4回繰り返し、約400ms休止する警告パターン（出荷時）
連続点灯 任意 ON 点滅せず、誘導灯として常時点灯するモード

端子構成と配線接続

端子番号 端子名 接続内容
1 電源 (+) DC10V〜30Vのプラス側を接続
2 電源 (-) DC10V〜30Vのマイナス側を接続
3 外部制御 (入力) 無電圧接点入力を接続する場合に使用
4 外部制御 (共通) 無電圧接点入力の共通端子

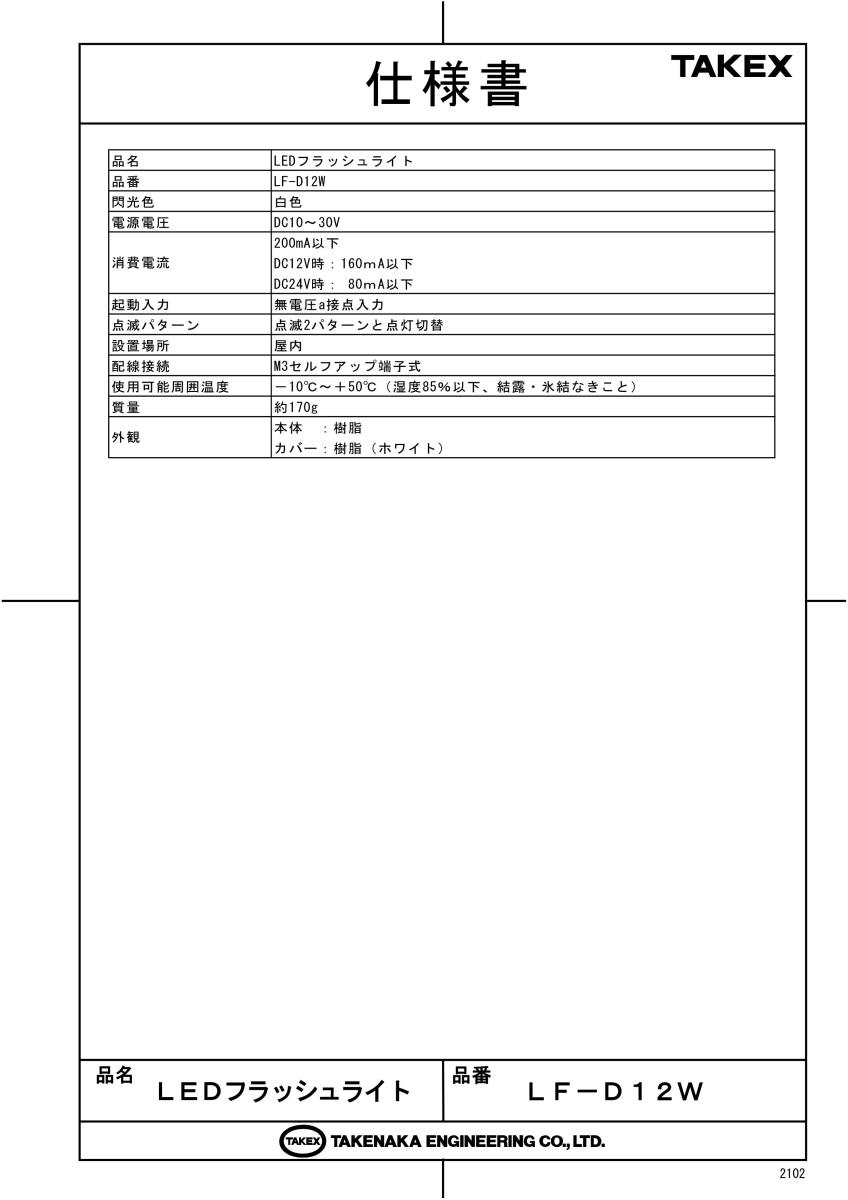

製品仕様

項目 内容
品名ＬＥＤフラッシュライト
品番ＬＦ－Ｄ１２Ｗ
閃光色白色
電源電圧ＤＣ１０〜３０Ｖ
消費電流２００ｍＡ以下
ＤＣ１２Ｖ時：１６０ｍＡ以下
ＤＣ２４Ｖ時：８０ｍＡ以下
起動入力無電圧ａ接点入力
点滅パターン点滅２パターンと点灯切替
設置場所屋内（-10℃〜+50℃、湿度85％以下、結露なきこと）
配線接続Ｍ３セルフアップ端子式
質量約１７０ｇ
外観材質本体：樹脂（ABS）、カバー：樹脂（PCホワイト）
外形寸法直径 φ147mm × 高さ 70.5mm

FAQ

Q：屋外に設置することは可能ですか？ A：いいえ、本製品は屋内専用です。雨の当たる場所や極端に湿気の多い場所への設置は避けてください。
Q：電源はAC100Vで使用できますか？ A：使用できません。DC10V〜30Vの直流電源をご用意ください。
Q：点灯モードと点滅モードはどのように切り替えますか？ A：本体内部にあるDIPスイッチを操作することで、フラッシュ2パターンまたは連続点灯を切り替え可能です。
Q：複数のライトを連動させることはできますか？ A：はい、1つの接点入力で複数台を同時に動作させることが可能です（極性を合わせる必要があります）。
Q：LEDの寿命はどのくらいですか？ A：高輝度LEDを採用しており、一般的な電球と比較して非常に長寿命ですが、使用環境により異なります。球切れ交換の手間が大幅に軽減されます。
Q：取り付けにはボックスが必要ですか？ A：汎用的なアウトレットボックス（ピッチ66.7mmまたは83.5mm）に対応していますが、直接天井や壁面にタッピングネジで固定することも可能です。
Q：配線距離はどのくらいまで伸ばせますか？ A：信号線（外部制御）はφ0.65mm以上の電線使用時で最大1,000mまで可能です。電源線は電圧降下を考慮して選定してください。
Q：センサーと直接接続して光らせることはできますか？ A：無電圧a接点出力を持つセンサーであれば、起動入力端子に接続することで直接連動させることができます。
Q：メンテナンスで掃除をする際の注意点は？ A：水で薄めた中性洗剤を使用してください。シンナーやベンジンなどの溶剤はカバーを傷めるため絶対に使用しないでください。
Q：通電した瞬間に光らせることは可能ですか？ A：はい、内部の端子2と3を短絡（出荷時状態）しておくことで、電源供給と同時に動作を開始します。
