TAKEX（竹中エンジニアリング）警報機器 LEDフラッシュ屋外・屋内 DC12V-24V

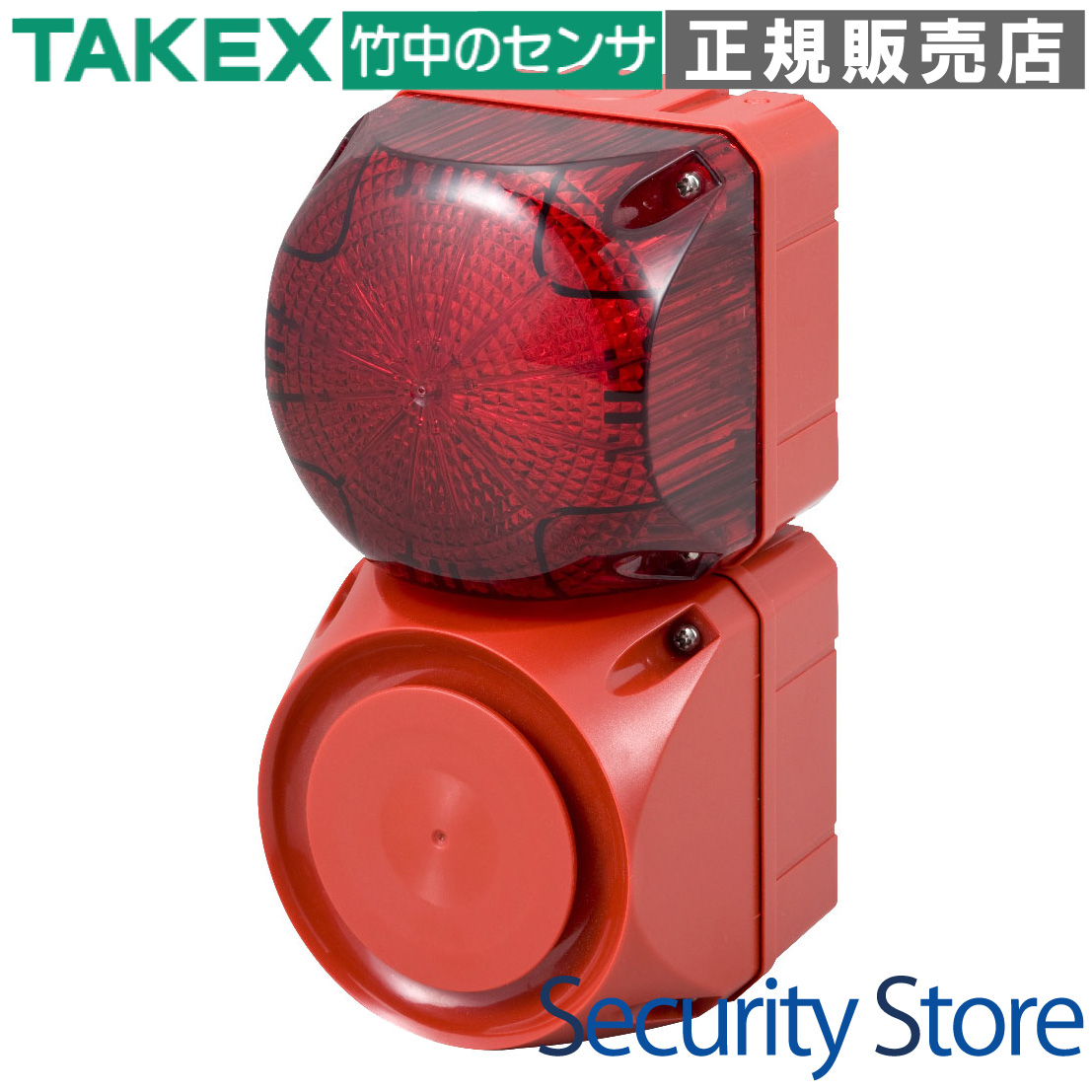

LEDフラッシュマルチサイレン ASF-12SR

最大105dBの大音量サイレンと高輝度LEDフラッシュを融合。音と光のダブル効果で、工事現場から重要施設まで確実に異常を報知するマルチ警報デバイスです。

型番： ASF-12SR
製品名： LEDフラッシュマルチサイレン
カテゴリ： 防犯・防災用警報機器
報知方式： LEDフラッシュ（6パターン）＋サイレン（32音色）
電源電圧： DC12V 〜 24V（極性あり）
最大音量： 約105dB（1m地点）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工事現場や工場での危険報知
大型施設や駐車場の防犯・威嚇
防災用の野外報知・避難誘導
設備異常の遠隔通知・ステータス表示

導入前に確認したいポイント

電源がDC12V〜24Vの範囲内であるか
設置方向（下向き・水平）の確保が可能か
消費電流（最大550mA程度）に対応した電源容量
設置面の強度とコーキング処理の準備

特長

105dBの大音量と強力フラッシュによる確実な報知

騒がしい環境下でも確実に音を届ける最大105dBの電子警報音と、視認性の高いLEDフラッシュを搭載。聴覚と視覚の両面からアプローチすることで、単なるサイレン以上の高い威嚇・報知効果を発揮します。

32種類の音色と6種類の表示パターンを選択可能

用途や現場の運用ルールに合わせて、32種類のサイレン音色と6種類のフラッシュ表示パターンから最適な組み合わせを選択できます。設定は本体内部のディップスイッチで簡単に行うことが可能です。

フラッシュとサイレンの独立制御が可能なデュアル構造

フラッシュライト部とサイレン部が独立した回路を有しているため、「光のみ」「音のみ」「両方連動」といった柔軟な運用が可能です。外部入力端子（S1/S2/S3）の組み合わせにより、現場で3種類の音色を使い分けることもできます。

屋外設置を可能にするタフな防雨構造

耐候性樹脂を採用し、IP相当の防雨構造を実現。屋内だけでなく、雨がかかる屋外の壁面にも設置可能です。防災用の野外報知や危険箇所の警告灯として、場所を選ばず活用いただけます。

入力優先順位によるスマートな音色切り替え

サイレン部には3つの入力端子があり、S3 ＞ S2 ＞ S1 の優先順位が設定されています。例えば、通常報知（S1）の鳴動中に緊急性の高い信号（S3）が入った場合、即座に緊急音へ切り替えるといった高度な運用が可能です。

音量調整ボリュームとタイマー音色機能

現場の環境に合わせて、背面のボリュームで最大から約-12dBの範囲で音量調節が可能です。また、特定の音色（10番・20番）では約1分間で自動停止する機能を備えており、近隣への騒音配慮が必要な現場にも対応します。

    選定時に評価したい強み
    圧倒的な汎用性： 32音色×6パターンの組み合わせで、これ1台で多様な報知ニーズに対応。
高い施工性： 取り外し可能な端子コネクタや、壁面固定用のカールプラグ・ネジが付属。
信頼の優先制御： 信号の重複時も優先順位に従って正確な音色を出力するロジックを搭載。
幅広い電圧対応： DC12VからDC24Vまで対応し、各種セキュリティパネルや制御盤と接続可能。



施工・設置ガイド

確実な性能発揮と防水性維持のため、以下の手順を遵守してください。

確認項目	施工・運用の考え方
設置方向	電線引き込み口（グロメット）が必ず「下向き」または「水平」になるよう設置してください。
防水処理	壁面との接地面やネジ穴周辺には、必ずシリコーンコーキング材（アルコール型）で処理を行ってください。
配線仕様	単線φ0.8〜1.6mm、または撚り線0.5〜2.0mm2（AWG20〜14）を使用し、剥きシロは7mmとしてください。
音量設定	背面のボリュームで調整。最小にしても無音にはなりませんのでご注意ください。

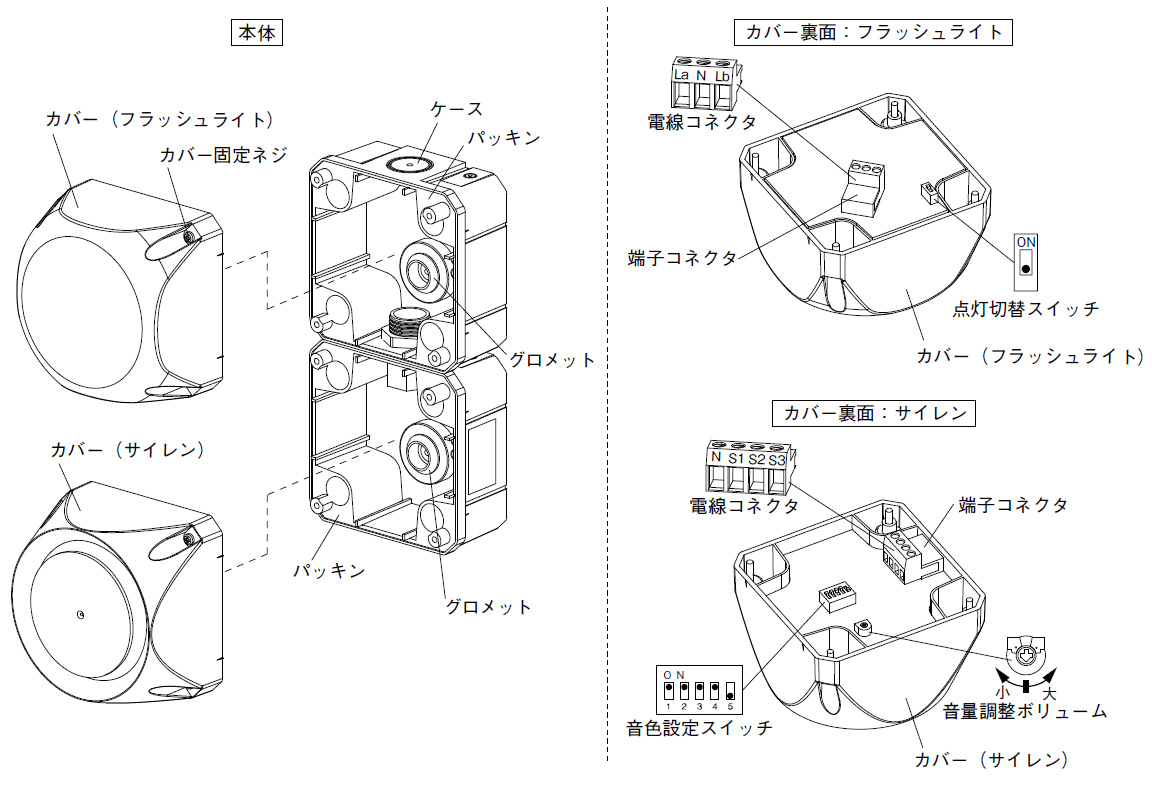

内部設定・端子仕様

サイレン音色設定（DIPスイッチ）

5極のDIPスイッチの組み合わせにより、S1/S2/S3の各端子に入力があった際の音色セットを32パターンから選択します。出荷時はパターン16（800/1000Hz）に設定されています。

フラッシュ点灯パターン切替

切替SW	La入力時	Lb入力時	La+Lb同時入力
OFF（標準）	点滅（2Hz）	6回点滅/1秒	連続点灯
ON	2回点滅/0.7秒	点滅（7.5Hz）	2回点滅/1秒（フェードアウト）

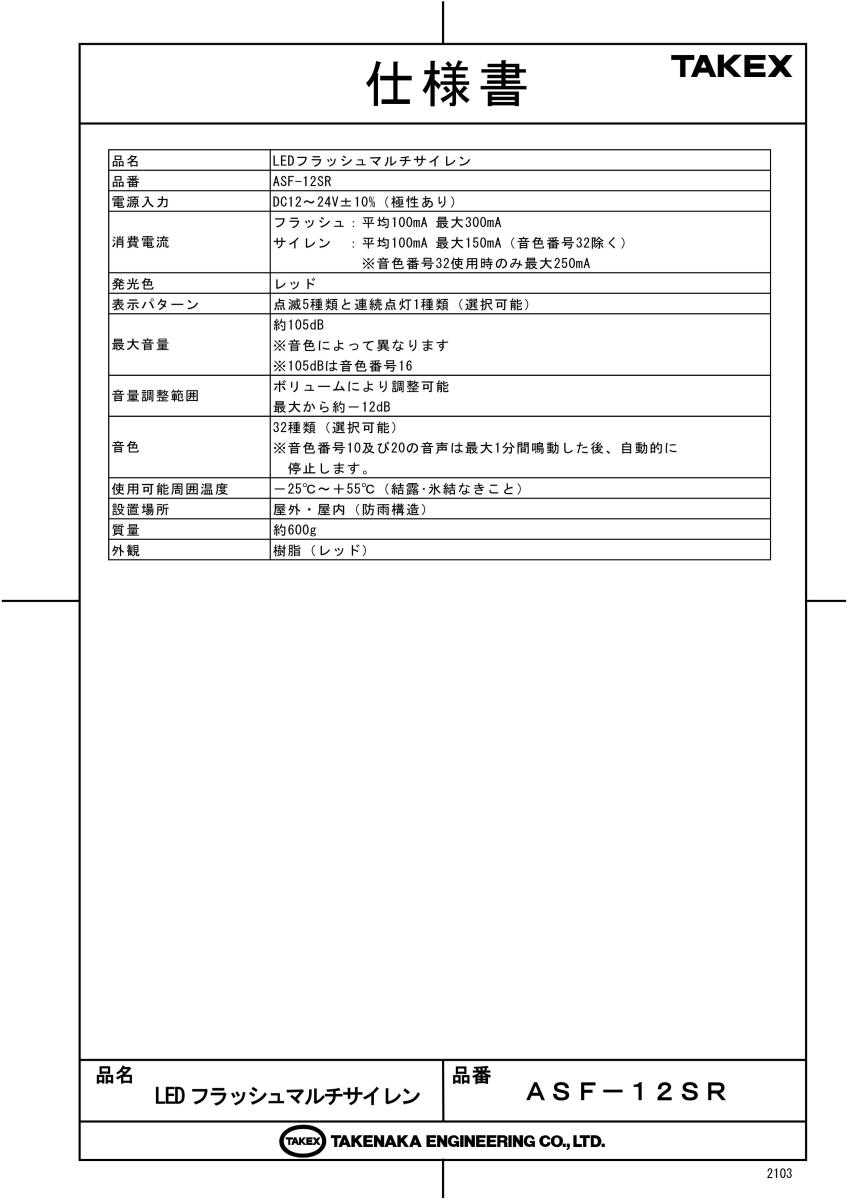

製品仕様

項目	内容
品名	ＬＥＤフラッシュマルチサイレン
品番	ＡＳＦ－１２ＳＲ
電源入力	ＤＣ１２〜２４Ｖ±１０％（極性あり）
消費電流	フラッシュ：平均１００ｍＡ最大３００ｍＡサイレン：平均１００ｍＡ最大１５０ｍＡ（音色番号３２除く） ※音色番号３２使用時のみ最大２５０ｍＡ
発光色	レッド
表示パターン	点滅５種類と連続点灯１種類（選択可能）
最大音量	約１０５ｄＢ（音色によって異なります。105dBは音色番号16）
音量調整範囲	ボリュームにより調整可能（最大から約－１２ｄＢ）
音色	３２種類（選択可能） ※音色番号１０及び２０は最大１分間鳴動後に自動停止します。
使用可能周囲温度	－２５℃〜＋５５℃（結露・氷結なきこと）
設置場所	屋外・屋内（防雨構造 IP相当）
質量	約６００ｇ
外観	樹脂（レッド）

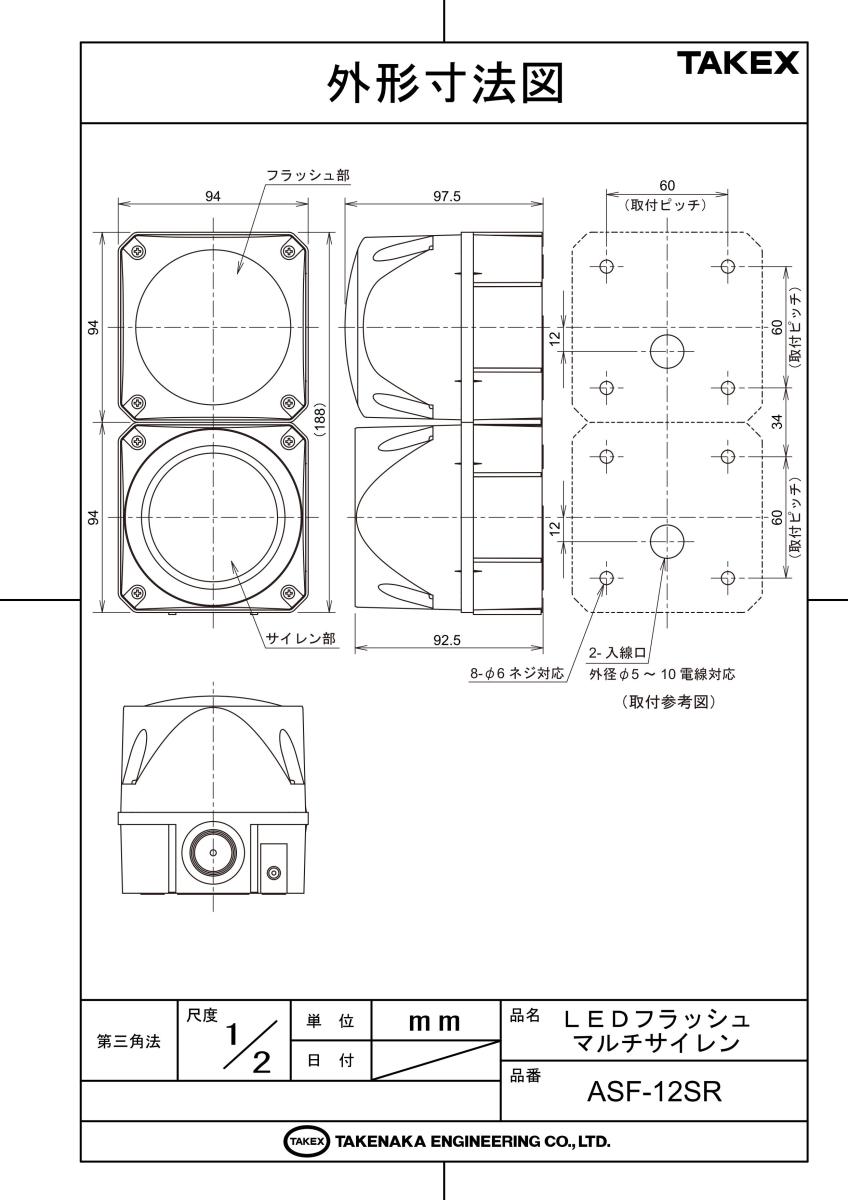

外形寸法	W94 × H188 × D97.5 mm

FAQ

Q：屋外で雨が直接当たる場所に設置できますか？ A：はい、防雨構造となっておりますので設置可能です。ただし、完全防水ではないため、電線引き込み口を下向きにして設置し、壁面へのコーキング処理を必ず行ってください。

Q：音を出さずにフラッシュ（光）だけ動作させることは可能ですか？ A：可能です。フラッシュ部とサイレン部は配線端子が分かれているため、フラッシュ用の端子（La/Lb）にのみ電圧を印加することで光のみの動作が可能です。

Q：音量はどの程度まで下げられますか？ A：背面のボリュームにより、最大音量から約-12dBの範囲で調整できます。完全に消音（0dB）にすることはできません。

Q：AC100Vのコンセントから電源を取れますか？ A：直接は取れません。本機はDC12V〜24V駆動ですので、ACアダプターや電源装置を介して直流電源を供給してください。

Q：音色が勝手に止まってしまうことがありますが故障ですか？ A：故障ではありません。音色番号10番または20番を選択している場合、約1分間で自動停止するタイマー機能が働きます。設定スイッチを確認してください。

Q：S1とS3に同時に信号が入った場合、どちらの音が鳴りますか？ A：S3の音が優先されます。優先順位は S3 ＞ S2 ＞ S1 となっています。

Q：フラッシュとサイレンを完全に同期させて動かせますか？ A：はい、フラッシュの入力端子とサイレンの入力端子を並列に配線することで、同一信号での同時報知が可能です。

Q：取付用のネジは付属していますか？ A：はい、取付用タッピングネジ（φ6×30）とワッシャー、コンクリート壁用のカールプラグが各4本ずつ付属しています。

Q：消費電流はどのくらいですか？ A：フラッシュ部最大300mA、サイレン部最大250mA（音色による）で、両方動作させた場合は最大で約550mA程度となります。

Q：動作温度範囲を教えてください。 A：-25℃から+55℃まで対応しています。寒冷地でも使用可能ですが、結氷や氷結がない環境で使用してください。
