LEDフラッシュマルチサイレン [ASF-12SW]

LEDフラッシュマルチサイレン [ASF-12SW]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 報知器 サイレン・フラッシュ 屋外対応

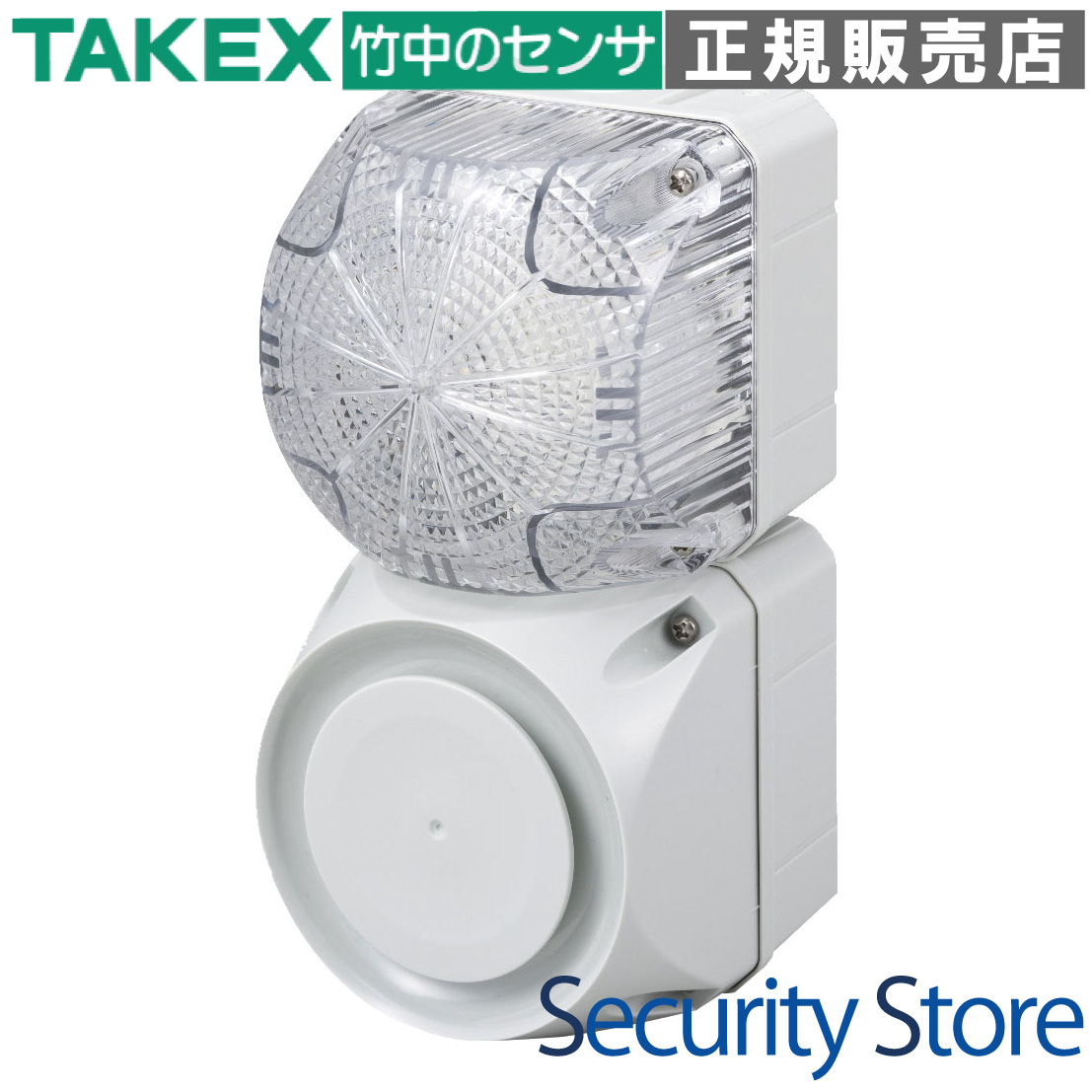

LEDフラッシュマルチサイレン ASF-12SW

最大105dBの大音量サイレンと高輝度LEDフラッシュを融合。32種類の音色と6種類の点滅パターンを任意に組み合わせ可能で、防犯・防災から産業現場の安全管理までマルチに活躍する高度警報デバイスです。

  • 型番： ASF-12SW（ホワイト）
  • 製品名： LEDフラッシュマルチサイレン
  • 電源入力： DC12V 〜 24V
  • 最大音量： 約105dB (at 1m)
  • 設置場所： 屋外・屋内（防雨構造）
  • 音色数： 32種類（DIPスイッチ選択）

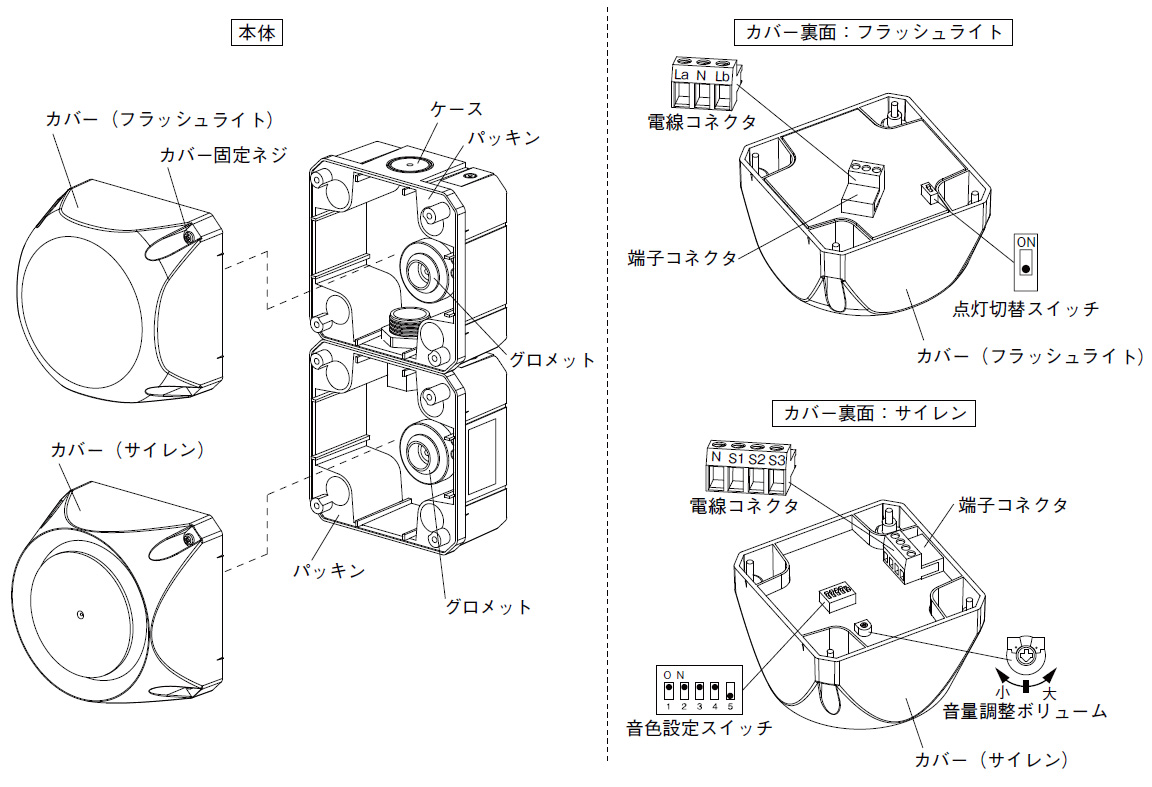

LEDフラッシュマルチサイレン ASF-12SW 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工事現場や工場での危険報知・注意喚起
  • 大型商業施設や倉庫の防犯・不審者威嚇
  • 防災設備と連動した緊急事態の広報
  • 車両出入り口の警告灯・案内報知

導入前に確認したいポイント

  • 電源電圧（DC12V〜24V）が確保可能か
  • 設置方向は下向きまたは水平を維持できるか
  • コーキング剤はアルコール型を用意しているか
  • 必要とする音色が32種類の中に含まれているか

特長

大音量105dBと強力フラッシュによる相乗効果

聴覚に訴える最大105dB（at 1m）の電子警報音と、視覚を刺激する高輝度LEDの閃光を組み合わせることで、騒がしい現場や遠方からでも確実な異常報知が可能です。高い威嚇効果により犯罪抑止にも貢献します。

音色32種類・点滅6パターンの圧倒的なカスタマイズ性

本体内部のディップスイッチ設定により、サイレン音色は32種類、LED表示は点滅5種類＋連続点灯1種類の計6パターンから選択できます。用途や設置環境に合わせた最適な報知スタイルを構築可能です。

フラッシュとサイレンを個別制御できるデュアル構造

フラッシュライト部とサイレン部が独立した回路を有しており、個別の入力信号による制御が可能です。光のみの警告、音のみの警告、あるいは両方の連動といった柔軟な運用を1台で実現します。配線次第で完全同期も可能です。

外部入力による3種類の音色切り替え機能

サイレン側には3つの信号入力端子（S1/S2/S3）を搭載。あらかじめ設定した3種類の音色を外部信号から切り替えて鳴動させることができ、状態に応じた段階的な報知（注意・警告・緊急など）が可能です。

屋外設置を可能にする信頼の防雨構造

耐候性樹脂を採用し、IP相当の防雨構造を実現。工事現場の屋外報知や、建物の外壁設置など、厳しい環境下でも長期にわたり安定したパフォーマンスを発揮します。

施工性を考慮した着脱式コネクタと音量調整機能

配線作業が容易なワンタッチ着脱式の端子台を採用。また、カバー裏面のボリュームにより、最大から約-12dBの範囲で音量調節が可能です。周辺環境に配慮した音量設定が現場で即座に行えます。

優先順位制御によるインテリジェントな動作

複数の入力信号が同時に印加された場合、優先順位（S3 ＞ S2 ＞ S1）に従って動作する設計です。重要な警告を優先して出力するため、システム連動時の信頼性が飛躍的に向上しています。

タイマー機能付き音色の内蔵

特定の音色番号（10番、20番）には、約1分間で自動停止するタイマー機能を搭載しています。鳴りっぱなしによる近隣トラブルを防止したい用途に最適です。

選定時に評価したい強み

  • 多機能性： 1台で視覚・聴覚の両面からアプローチできるマルチ性能。
  • 柔軟性： 32種類の音色選択と入力端子ごとの音色割り当てが可能。
  • 耐久性： 屋外設置を前提とした堅牢な防雨設計と耐候性素材。
  • メンテナンス性： 音量調整ボリュームや設定スイッチがアクセスしやすい位置に配置。

施工・設置ガイド

確認項目 施工時の重要ポイント
設置方向 電線引き込み口（グロメット）が必ず「下向き」または「水平」になるように取り付けてください。
防水処理 壁面取付部やネジ穴周囲には必ずアルコール型のシリコーンコーキング材を使用してください。
配線仕様 単線φ0.8〜1.6mm、または撚り線0.5〜2.0mm2を使用し、剥きシロは7mmとしてください。
音量調整 背面のボリュームで調整。最小にしても無音にはならないため、完全消音は配線で行ってください。

製品仕様

項目 内容
品名 ＬＥＤフラッシュマルチサイレン
品番 ＡＳＦ－１２ＳＷ
電源入力 ＤＣ１２〜２４Ｖ±１０％（極性あり）
消費電流 フラッシュ：平均１００ｍＡ 最大３００ｍＡ
サイレン：平均１００ｍＡ 最大１５０ｍＡ（音色番号３２除く）
※音色番号３２使用時は最大２５０ｍＡ
発光色 ホワイト
表示パターン 点滅５種類と連続点灯１種類（選択可能）
最大音量 約１０５ｄＢ（音色番号１６基準 / 音色により異なる）
音量調整範囲 最大から約－１２ｄＢ（ボリュームにより無段階調整）
音色 ３２種類（DIPスイッチにより選択可能）
自動停止機能 音色番号１０・２０は最大１分間鳴動後に自動停止
使用周囲温度 －２５℃〜＋５５℃（結露・氷結なきこと）
設置場所 屋外・屋内（防雨構造）
質量 約６００ｇ
外観材質 耐候性樹脂（ホワイトグレー）

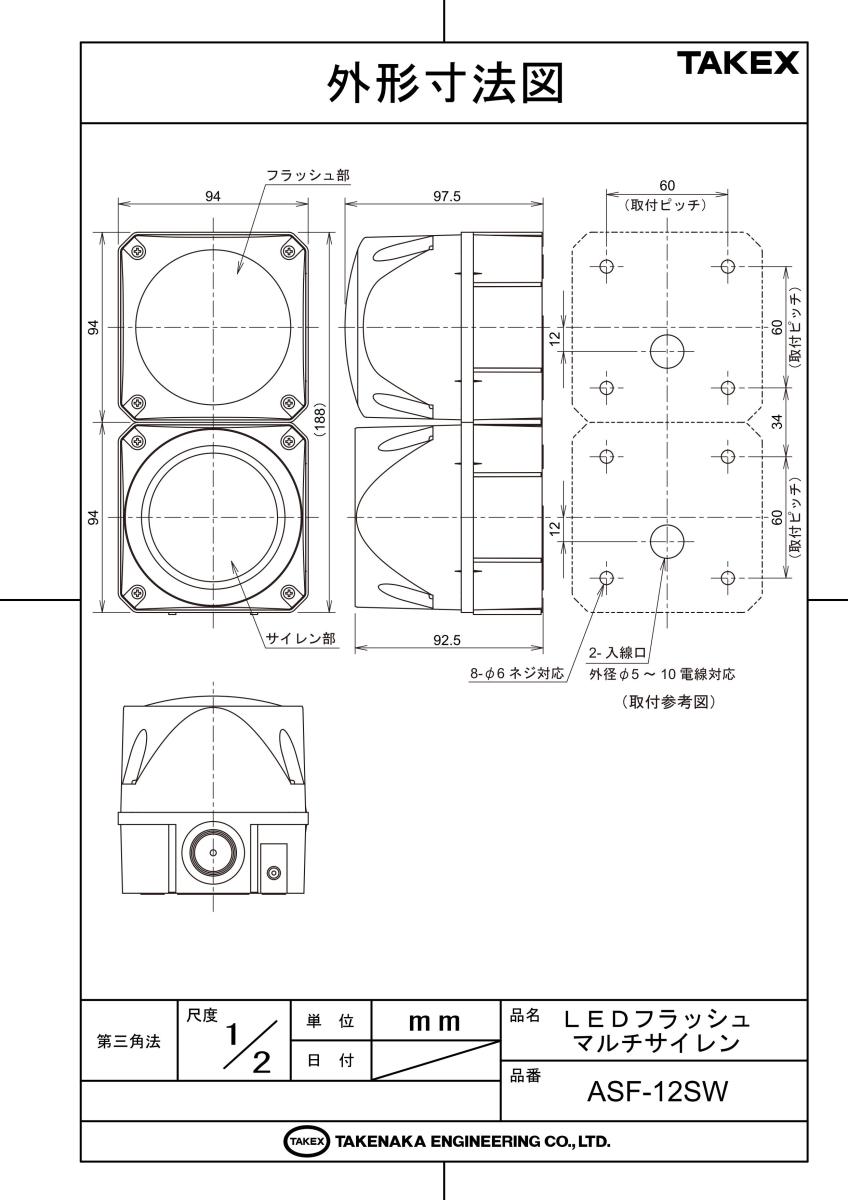

外形寸法 W94 × H188 × D97.5 mm

FAQ

Q：屋外に設置する場合、そのまま取り付けて大丈夫ですか？ A：本製品は防雨構造ですが、完全防水ではありません。必ず電線引き込み口（グロメット）を下向き、または水平にして設置し、壁面との隙間にはアルコール型のコーキング剤で防水処理を行ってください。
Q：音を出さずに光（フラッシュ）だけ動作させることはできますか？ A：はい、可能です。フラッシュ部とサイレン部は内部で独立した回路になっているため、フラッシュ側の入力端子（La/Lb）のみに通電すれば、光のみの警告動作となります。
Q：音量はどの程度まで小さくできますか？ A：最大音量（約105dB）から、内部ボリュームを回すことで約-12dBまで下げることができます。完全に無音にすることはできません。
Q：自動的に音が止まる機能はありますか？ A：音色番号10番（700Hz）と20番（可変音）を選択した場合のみ、約1分間鳴動した後に自動で停止するタイマー機能を備えています。
Q：電源の極性を間違えて接続すると壊れますか？ A：本機には極性があります。故障の原因となりますので、必ずプラス（赤）とマイナス（黒）を正しく接続してください。
Q：複数の入力があった場合、どの音が優先されますか？ A：S3 ＞ S2 ＞ S1 の順で優先されます。例えばS1が鳴っている最中にS3に入力があった場合、即座にS3の設定音に切り替わります。
Q：コーキングに指定はありますか？ A：アルコール型のシリコーンコーキング材を推奨します。オキシム型を使用すると、樹脂を劣化させてカバーの脱落や浸水を招く恐れがあるため使用しないでください。
Q：LEDフラッシュの点滅速度は変えられますか？ A：カバー裏面の「点灯切替スイッチ」と、入力端子（La/Lb）の組み合わせにより、高速点滅やゆっくりとした点滅など、計6パターンの表示から選択可能です。
Q：取付用のネジは付属していますか？ A：はい、取付用のタッピングネジ（φ6×30）とワッシャー、コンクリート壁用のカールプラグが付属しています。
Q：配線距離が長い場合、どの程度の太さの電線が必要ですか？ A：消費電流が最大300mA（フラッシュ時）程度ですので、一般的な警報用電線（0.65mm〜0.9mm）で問題ありませんが、電圧降下を考慮して設計してください。
