マルチサイレン [AS-12SW]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX マルチサイレン警報・報知機器屋外・屋内共用防雨構造

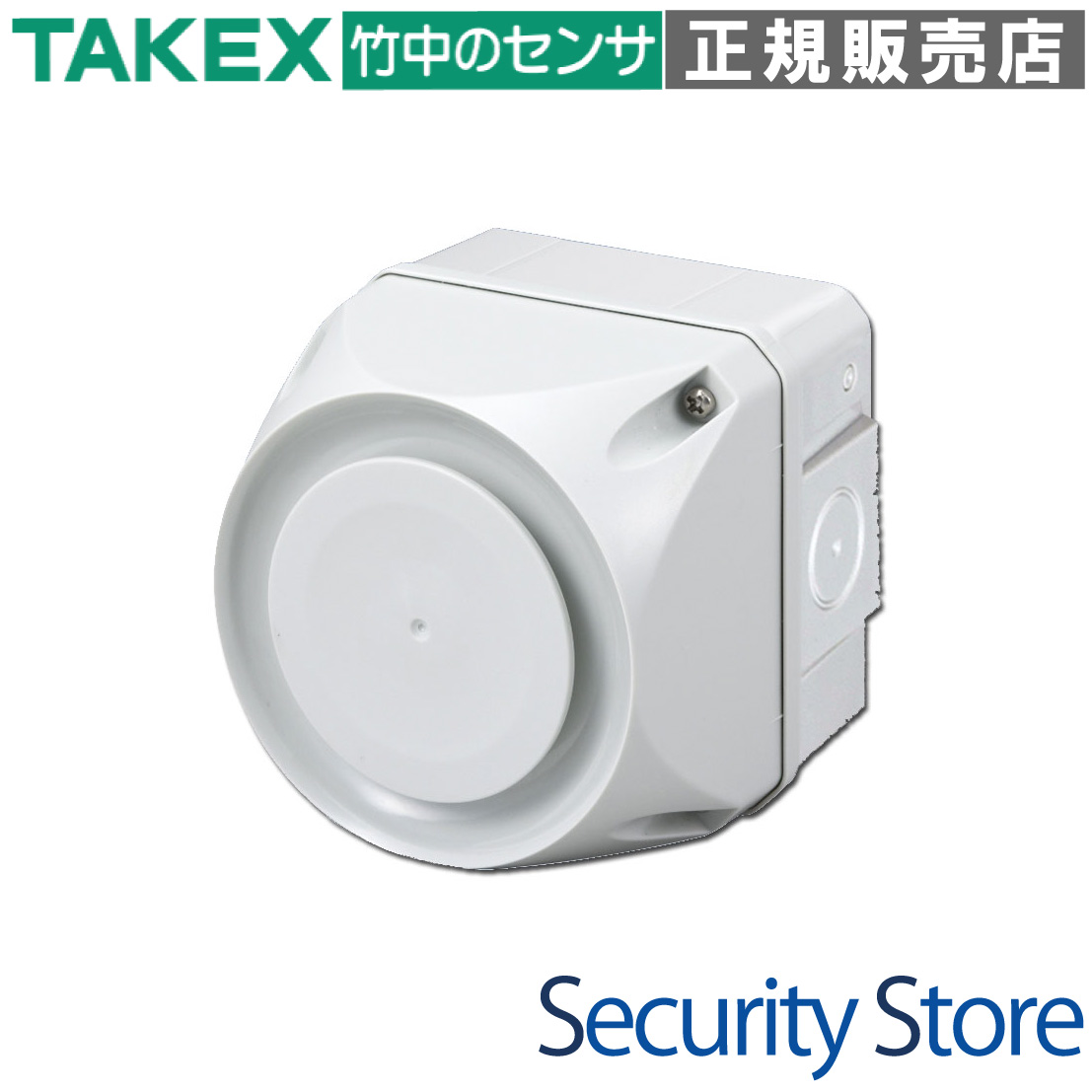

マルチサイレン AS-12SW (ホワイトグレー)

AS-12SWは、最大105dBの大音量を実現した、屋外設置対応の小型マルチサイレンです。32種類の多彩な音色を内蔵し、防犯、防災、危険予知など、あらゆる現場の警報・報知ニーズに柔軟に対応。ワイドな電源電圧（DC12〜24V）と極性なし配線により、施工性にも優れたプロ仕様の電子音報知器です。

型番： AS-12SW
製品名： マルチサイレン
方式 / カテゴリ： 電子音サイレン / 警報報知機器
主な用途： 防犯警報、防災報知、工事現場の危険予知、車両出入り警告
設置場所 / 対応環境： 屋内・屋外（防雨構造 IP相当）
電源： DC12V〜24V（極性なし、ワイド電圧対応）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

セキュリティシステムの異常警報
工場・工事現場での危険予知報知
防災・避難指示の野外報知
駐車場や搬入口の車両通行警告

導入前に確認したいポイント

電源電圧がDC12V〜24Vの範囲内か
直接噴流水がかからない場所か（防雨構造）
音色設定（32種）の選定が必要か
最大消費電流（250mA）に見合う電源容量

特長

最大105dBの圧倒的な大音量警報

小型な筐体ながら、前方1m地点で最大約105dB（音色番号16時）という極めて高い音圧を誇ります。広範囲に警告を届ける必要がある屋外施設や、騒音の激しい工場内でも確実に情報を伝達することが可能です。

運用を最適化する32通りの内蔵音色

背面のDIPスイッチを切り替えるだけで、32種類の多彩な音色から用途に最適なパターンを選択できます。連続音、交互音、チャイム音など、周囲の環境や警報の緊急度に合わせて柔軟に設定可能です。

3入力による優先順位制御と音色切替運用

外部入力端子（S1/S2/S3）の使い分けにより、1台で3種類の音色を出し分ける高度な運用が可能です。端子番号の大きい方が優先される（S3 > S2 > S1）設計のため、通常報知と緊急警報を自動で切り替えるシステム構築が容易です。

屋外設置を可能にする強固な防雨構造

IP相当の防雨構造を採用しており、軒下などの屋外壁面への設置に対応します。堅牢な樹脂成型とパッキン構造により、過酷な環境下での長期運用を前提とした設計がなされています。

現場での微調整が可能な音量ボリューム

音量は本体内部のボリューム調整により、最大から約-12dBの範囲で無段階に減衰させることができます。設置環境の広さや、近隣への騒音配慮が必要な現場での微調整に役立ちます。

通電連続動作と自動停止機能の使い分け

基本的には通電している間、連続して鳴動動作を行いますが、音色番号10番と20番を選択した場合は、約1分間鳴動した後に自動停止するタイマー機能が働きます。過剰な鳴動を防ぎたい運用にも対応します。

施工ミスを低減する極性なしワイド電源仕様

電源入力はDC12V〜24Vのワイドレンジに対応しており、かつ極性がない設計です。配線時の極性間違いによる故障リスクがなく、現場での施工スピードと安全性を向上させています。

容易な接続を実現するプッシュロック端子

結線部にはプッシュロック式の電線コネクタを採用。単線なら差し込むだけで確実な接続が可能となり、メンテナンス時も専用工具なしでスムーズな脱着が行えます。

    選定時に評価したい強み
    信頼のTAKEX品質： 長年セキュリティ業界を支える竹中エンジニアリング製の高い信頼性。
省施工設計： 極性なし電源、プッシュロック端子、位置合わせガイドマークなど施工者目線の設計。
多機能性： 1台で3音色を制御できる優先順位機能により、システムコストを低減。
耐環境性： -25℃から+55℃までの広い動作温度範囲を確保し、寒冷地から酷暑まで対応。



施工・設置ガイド

本機の性能を十分に発揮し、長期にわたって安定稼働させるための重要事項です。

確認項目	この製品での考え方
取付ネジの処置	必ず付属のワッシャーを使用してください。浸水防止に不可欠です。
未使用穴の処理	使用しない壁面取付穴は、必ず付属の防雨シートで閉塞してください。
コーキング剤の選定	取付面の凹凸を埋める際は「アルコール型」を使用。オキシム型は樹脂割れを招くため厳禁。
締付トルク	カバー固定ネジの推奨トルクは2N・mです。パッキンの浮きがないか確認してください。

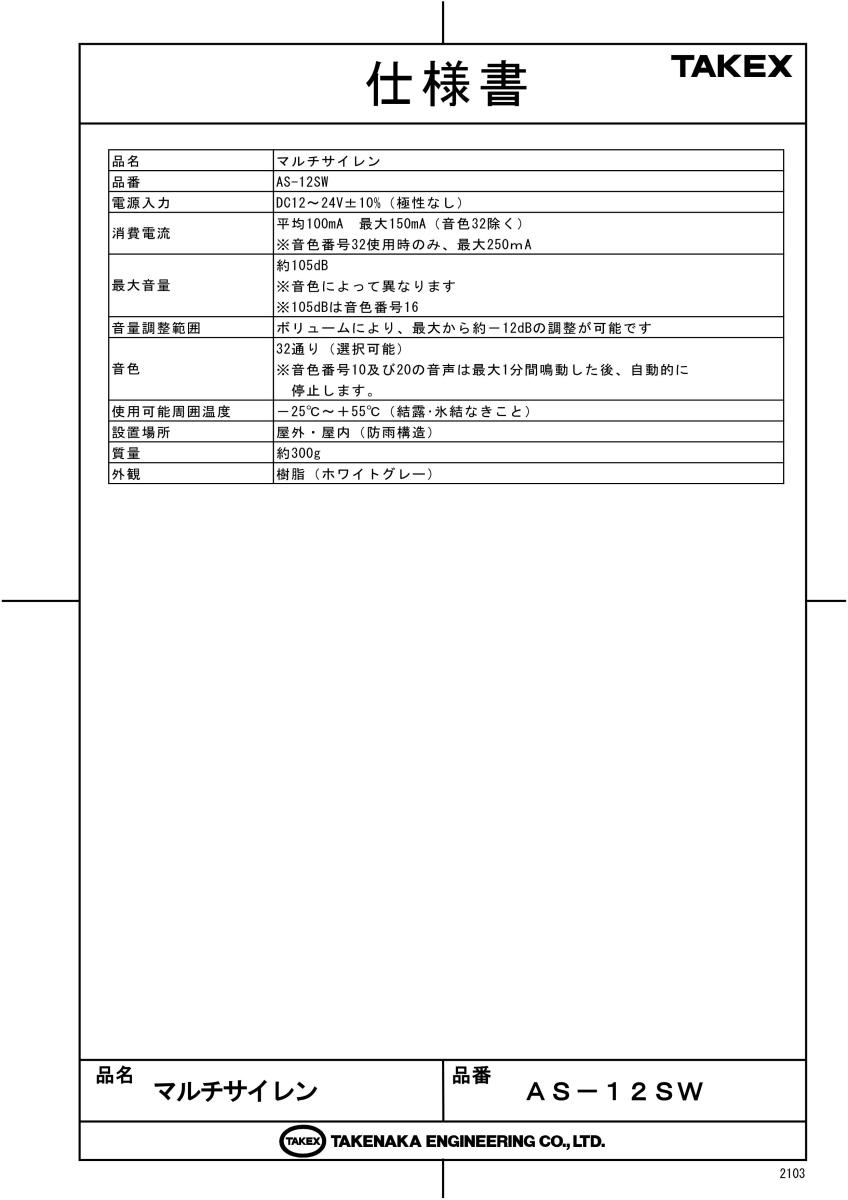

製品仕様

項目	内容
品名	マルチサイレン
品番	AS-12SW (ホワイトグレー)
電源入力	DC12V〜24V ±10%（極性なし）
消費電流	平均100mA / 最大150mA（音色番号32以外） ※音色番号32使用時は最大250mA
最大音量	約105dB（前方1m、音色番号16時） ※音色設定により異なります
音量調整範囲	最大から約-12dB（内部ボリュームにて可変）
選択音色数	32種類（DIPスイッチにより設定可能）
自動停止機能	音色番号10および20のみ、約1分後に自動停止
使用可能周囲温度	-25℃ 〜 +55℃（結露・氷結なきこと）
設置場所	屋外・屋内（防雨構造）
質量	約300g
外観材質	樹脂（本体・カバー共、ホワイトグレー）

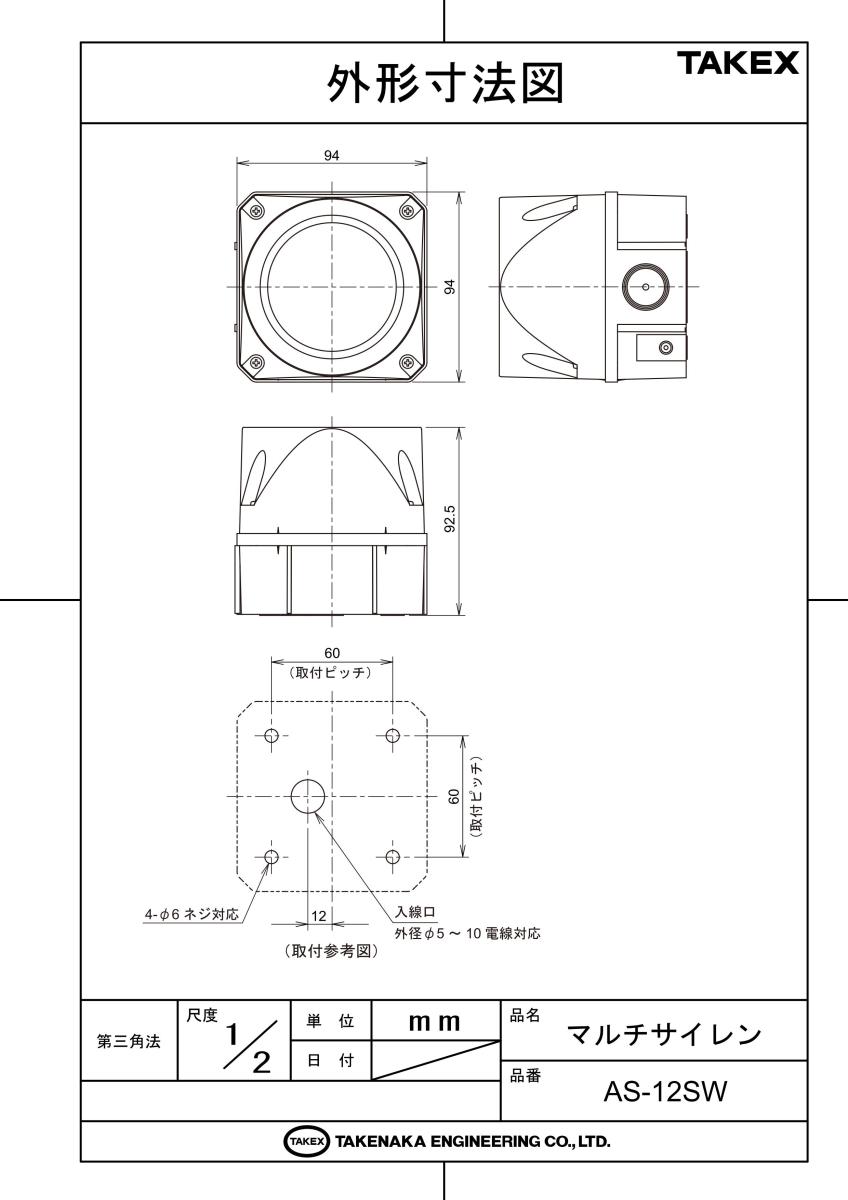

外形寸法	幅94mm × 高さ94mm × 奥行92.5mm

FAQ

Q：屋外に設置する場合、防水対策は必要ですか？ A：本製品は防雨構造ですが、完全防水ではありません。直接水がかかる場所や、多湿な浴室等への設置は避けてください。また、取付時には付属のワッシャーと未使用穴用の防雨シートを必ず使用してください。

Q：電源に極性はありますか？ A：いいえ、極性なし設計ですので、DC12V〜24Vの範囲であればプラスマイナスを気にせず接続いただけます。

Q：音量を完全にゼロ（無音）にすることはできますか？ A：本体ボリュームでの調整範囲は最大から約-12dBまでです。最小設定にしても完全に無音にはなりません。無音にするには、元電源を遮断する回路を構築してください。

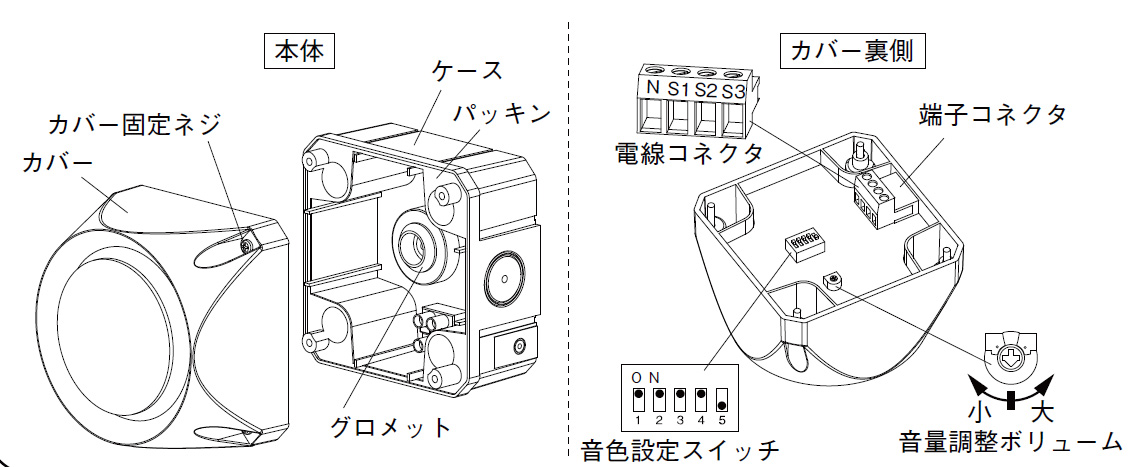

Q：32種類の音色はどうやって切り替えますか？ A：本体内部（カバーを外した背面）にある5ビットのDIPスイッチの組み合わせで設定します。

Q：音色を外部からリアルタイムに切り替えることは可能ですか？ A：はい、入力端子がS1、S2、S3と分かれています。あらかじめDIPスイッチで音色グループを選択しておけば、接続する端子を外部接点等で切り替えることで、最大3種類の音色を使い分けられます。

Q：複数の音色入力が同時にあった場合、どうなりますか？ A：優先順位制御が働きます。S3 > S2 > S1 の順で優先され、より優先順位の高い端子に入力された音色が鳴動します。

Q：タイマー停止機能はどの音色でも使えますか？ A：いいえ、タイマー機能（約1分で自動停止）は音色番号10番と20番の時のみ有効です。それ以外の音色は、通電している間ずっと鳴り続けます。

Q：推奨される配線ケーブルを教えてください。 A：単線であればφ0.8mm〜1.6mm、撚り線であれば0.5mm2〜2.0mm2を推奨しています。

Q：設置壁面にコーキングをしても大丈夫ですか？ A：可能です。ただし、必ず「アルコール型」のシリコンコーキング剤を使用してください。「オキシム型」を使用すると樹脂が劣化し割れる恐れがあります。

Q：メンテナンスの頻度はどのくらいですか？ A：月1回の外観点検（割れ・ネジ緩み確認）と、週1回程度の動作点検を推奨しています。また、パッキンの経年劣化を考慮し、5年を目処に更新をご検討ください。
