マルチサイレン [AS-12SR]

マルチサイレン [AS-12SR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マルチサイレン 防滴・屋外対応 105dB大音量 32音色選択可

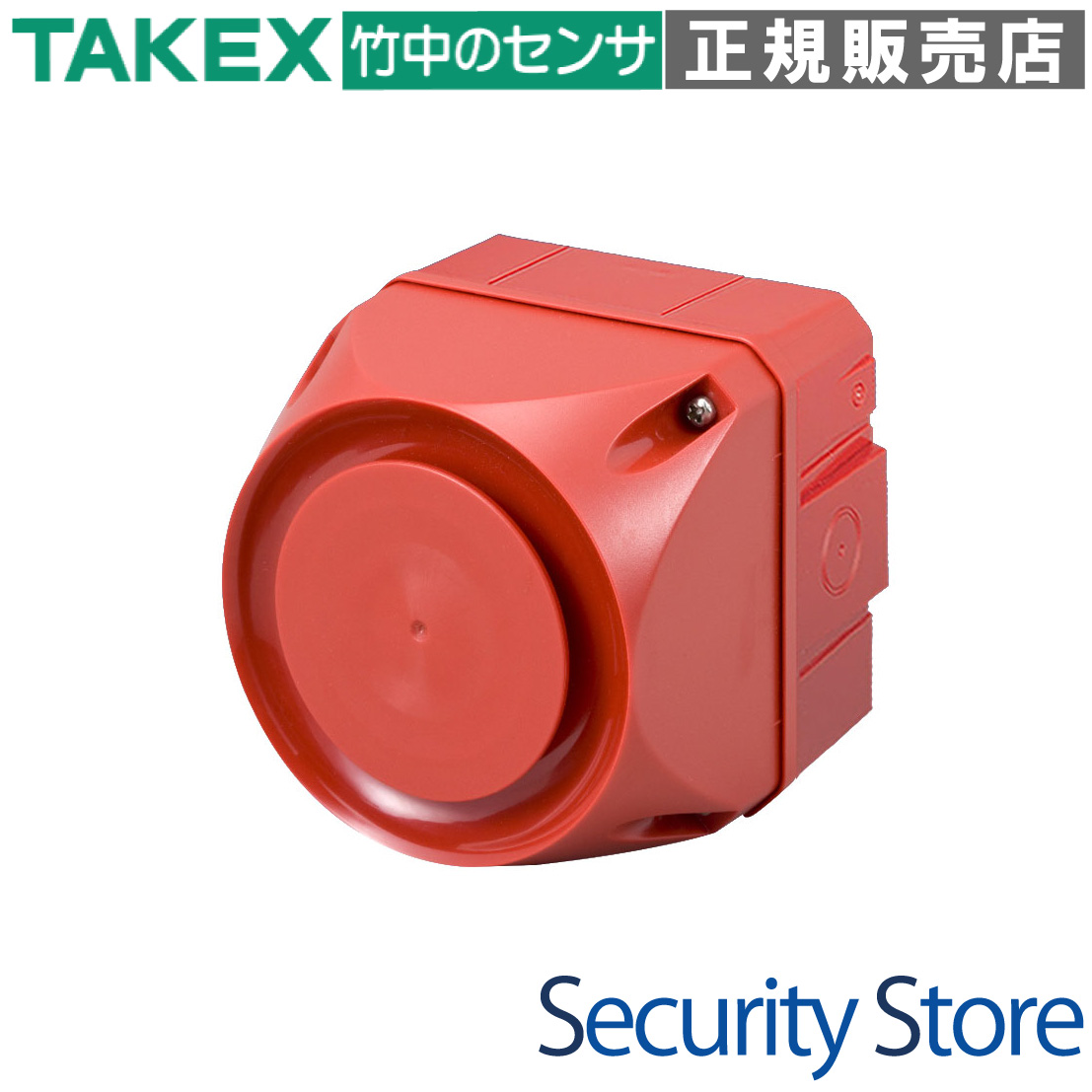

AS-12SR マルチサイレン

最大105dBの圧倒的な音圧で確実な警報・威嚇を実現する、屋外対応型の高機能マルチサイレンです。

防犯・防災・危険予知など、あらゆる現場の「警報」をカバー。32通りの音色切り替えと3つの入力端子による優先制御により、1台で高度な報知システムを構築可能です。

  • 型番： AS-12SR
  • 製品名： マルチサイレン（レッド）
  • 音圧レベル： 最大約105dB（前方1m）
  • 電源電圧： DC12V〜24V（無極性）
  • 環境性能： 屋内・屋外（防雨構造）
  • 調整機能： 32音色選択・音量調整ボリューム搭載

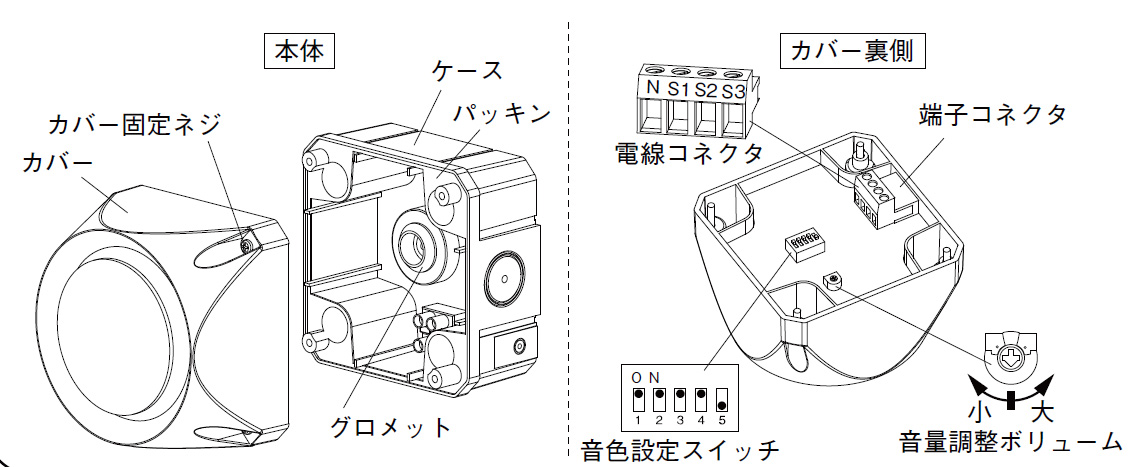

AS-12SR マルチサイレン 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯システムの警報・威嚇音
  • 工場・工事現場の危険予知報知
  • 防災設備・災害時の避難誘導音
  • 入退室管理システムの警告報知
  • 駐車場や駐輪場の無断侵入防止

導入前に確認したいポイント

  • 電源容量（最大250mA）の確保
  • 設置面の凹凸（コーキング処理の必要性）
  • 音色選択と優先順位のロジック設定
  • 周囲への騒音影響と音量調整の要否
  • 配線ケーブルの外径（φ5〜10mm推奨）

特長

105dBの圧倒的な音圧による高い威嚇効果

小型ながら最大105dB（前方1m）という極めて高い音圧を誇ります。広範囲に警報を伝えることができ、侵入者に対する高い威嚇効果や、騒音の激しい工場内での確実な情報伝達が可能です。

用途に合わせて選べる32通りの多彩な音色

内部のDIPスイッチを操作するだけで、32種類の音色から最適なパターンを選択できます。連続音、交互音、チャイム音など、現場の用途や緊急度に応じた使い分けが簡単に行えます。

3つの入力端子による高度な優先順位制御

S1、S2、S3の3つの入力端子を備えており、1台で最大3種類の音色を使い分けることができます。複数の端子に同時入力された場合、端子番号の大きい方が優先（S3 > S2 > S1）されるため、システム上の優先順位設定をサイレン側で完結できます。

幅広い電源電圧（DC12〜24V）と無極性設計

DC12VからDC24Vまでの広範囲な電源入力に対応しており、セキュリティ機器、防災機器、FA制御機器など、様々なシステムに容易に組み込めます。また、極性を問わない配線設計により、施工ミスを防ぎ、作業効率を向上させます。

屋外設置に対応する堅牢な防雨構造

筐体は防雨構造を採用しており、屋外での使用が可能です。耐候性に優れた樹脂を採用し、過酷な環境下での長期運用を前提とした設計がなされています。壁面取付時も付属のワッシャーや防雨シートにより防水性を維持します。

音量調整ボリュームによるきめ細かな設定

内部の音量調整ボリュームにより、最大から約-12dBの範囲で無段階の調整が可能です。設置環境に合わせて、近隣への配慮が必要な場所では音量を抑えるなど、現場に最適化した運用が可能です。

動作安定性を高める自動停止タイマー機能

特定の音色番号（10番、20番）を選択した場合、約1分間鳴動を続けた後に自動的に停止する機能を搭載しています。鳴りっぱなしによるトラブルを未然に防ぎたい運用シーンに最適です。

施工性を追求したプッシュロック式端子台

配線端子にはプッシュロック式の電線コネクタを採用。単線なら差し込むだけで確実に固定でき、撚り線もボタンを押しながら簡単に接続可能です。狭い場所や高所での施工負荷を大幅に軽減します。

選定時に評価したい強み

  • 施工品質の維持：無極性配線とプッシュロック端子により、誰が作業しても確実な施工が可能。
  • 柔軟なシステム連携：1台で3音色を使い分けられるため、機器点数を減らしコストを削減。
  • 優れた耐候性：氷結なき-25℃から+55℃まで対応。寒冷地から酷暑環境までカバー。
  • 確かな実績：TAKEXブランドの信頼性に基づいた高い警報性能。

施工・設置ガイド

設置時の防水処理と取付面の管理が、長期運用の鍵となります。

確認項目 この製品での考え方
取付面の処理 凹凸がある場合は必ずコーキング処理を。必ず「アルコール型」のシリコンコーキングを使用してください。
未使用穴の処理 壁面取付穴で未使用のものがある場合は、必ず付属の「防雨シート」を貼り付けて浸水を防いでください。
優先順位制御 S3端子が最優先されます。火災警報などの最重要アラートはS3に割り当ててください。
音量調整 ボリュームを最小にしても無音にはなりません。消音が必要な場合は電源の供給を遮断してください。

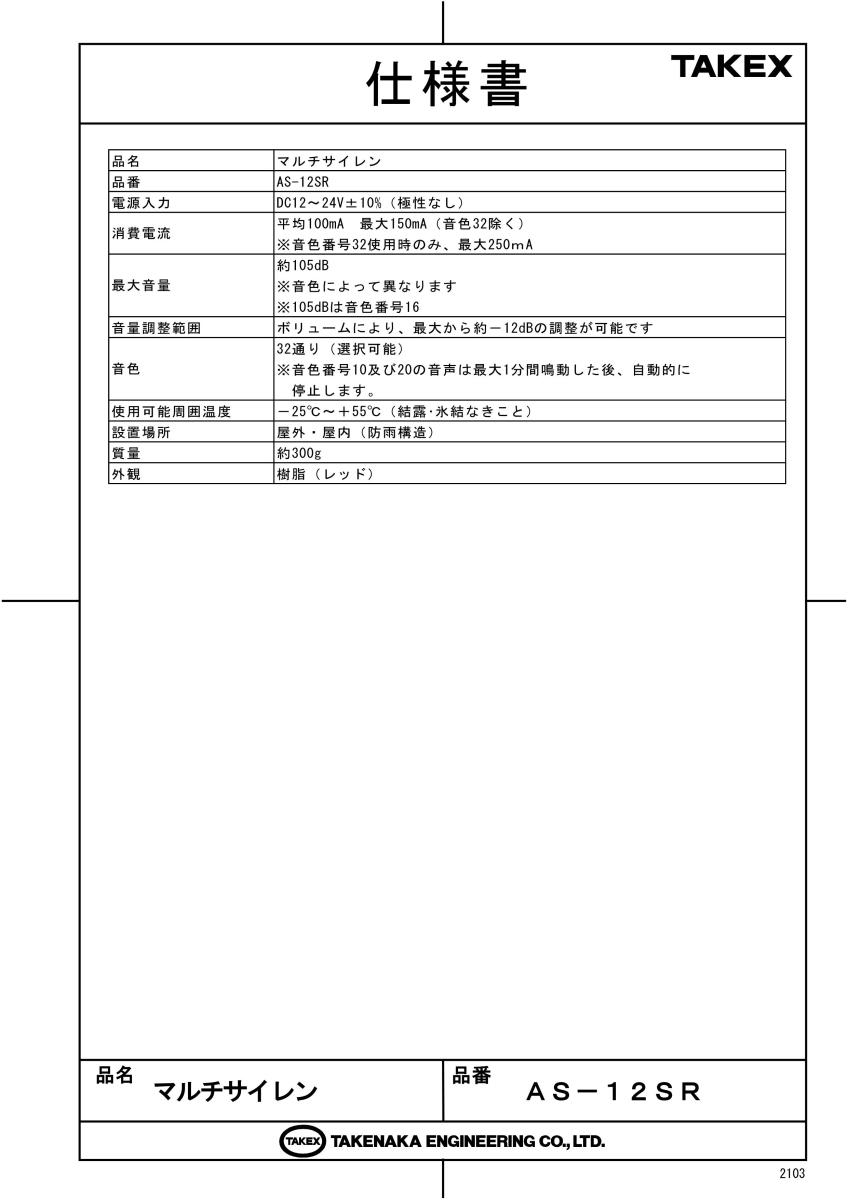

製品仕様

項目 内容
品名 マルチサイレン
品番 AS-12SR
電源入力 DC12〜24V±10%（極性なし）
消費電流 平均100mA 最大150mA（音色32除く）
※音色番号32使用時のみ、最大250mA
最大音量 約105dB（前方1m）
※音色によって異なります。105dBは音色番号16時。
音量調整範囲 ボリュームにより、最大から約-12dBの調整が可能
音色 32通り（内部DIPスイッチにより選択可能）
タイマー機能 音色番号10および20は、最大1分間鳴動した後に自動停止
使用可能周囲温度 －25℃〜＋55℃（結露・氷結なきこと）
設置場所 屋外・屋内（防雨構造）
適合電線 単線：φ0.8mm〜1.6mm / 撚り線：0.5mm2〜2.0mm2
質量 約300g
外観 樹脂（レッド）

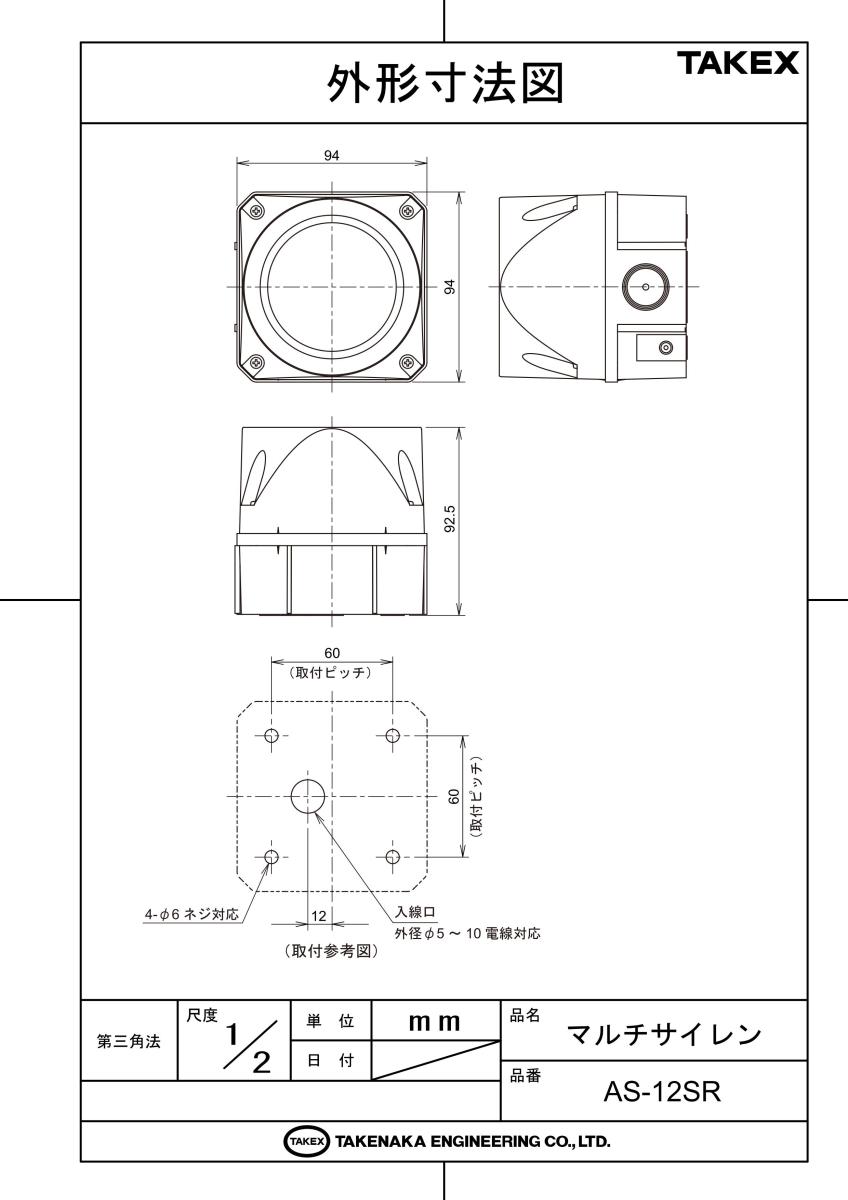

外形寸法 幅94mm × 高さ94mm × 奥行92.5mm

FAQ

Q：屋外に設置する場合、雨ざらしの場所でも大丈夫ですか？ A：本製品は防雨構造ですので屋外設置が可能ですが、完全防水ではありません。ホース等での直接散水や、常時水がかかる場所への設置は避けてください。
Q：電源のプラスとマイナスを逆に接続しても壊れませんか？ A：本製品は無極性設計（極性なし）ですので、どちらの向きで接続しても正常に動作し、故障の心配もありません。
Q：音色を途中で変更することはできますか？ A：はい、内部のDIPスイッチの設定を変更することで32通りの音色から選択可能です。また、S1〜S3の端子を使い分けることで最大3種類の音色を切り替えて運用できます。
Q：音が鳴り続けるのを自動で止めたいのですが。 A：音色番号10番または20番を選択してください。これらの音色は約1分間鳴動した後に自動停止するタイマー機能を内蔵しています。
Q：音量を完全にゼロにすることはできますか？ A：内蔵ボリュームでの調整範囲は最大から約-12dBまでです。音量をゼロ（消音）にすることはできないため、消音が必要な場合は電源回路側で遮断してください。
Q：同時に複数の入力端子（S1とS3など）に通電した場合はどうなりますか？ A：優先順位の高い方の端子が優先されます。優先度は S3 > S2 > S1 となっており、S3に通電されている間はS3の音色が鳴ります。
Q：壁に設置する際、コーキング剤の使用に注意点はありますか？ A：必ず「アルコール型」のシリコンコーキングを使用してください。「オキシム型」を使用すると、樹脂筐体に割れが生じ、脱落の恐れがあります。
Q：最大消費電流はどのくらいですか？ A：音色番号32を使用する場合に最大250mAとなります。電源ユニットを選定する際は、余裕を持って容量を設計してください。
Q：配線端子はどのようなタイプですか？ A：プッシュロック式（差込式）のコネクタを採用しています。ネジ止めが不要なため、スピーディーかつ確実に配線作業が行えます。
Q：氷点下の環境でも使用可能ですか？ A：－25℃までの動作を保証しています。ただし、氷結や結露がない環境で使用してください。
