LEDフラッシュマルチサイレン [ASF-100MR]

LEDフラッシュマルチサイレン [ASF-100MR]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 警報・報知機器 LEDフラッシュ 屋外防雨構造 AC100V電源

ASF-100MR LEDフラッシュマルチサイレン

最大108dBの大音量サイレンと強力な高輝度LEDフラッシュを搭載した、屋外対応型のマルチアラームユニットです。視覚と聴覚の両面から確実な異常報知を行い、防犯威嚇、防災警告、設備の異常通知など、高度な信頼性が求められる現場で威力を発揮します。

  • 型番： ASF-100MR
  • 製品名： LEDフラッシュマルチサイレン
  • 電源電圧： AC100V ±10%（50/60Hz）
  • 最大音量： 約108dB（音色No.16設定時）
  • 音色数： 32種類（内部ディップスイッチで選択可能）
  • 設置場所： 屋外・屋内（IP相当の防雨構造）

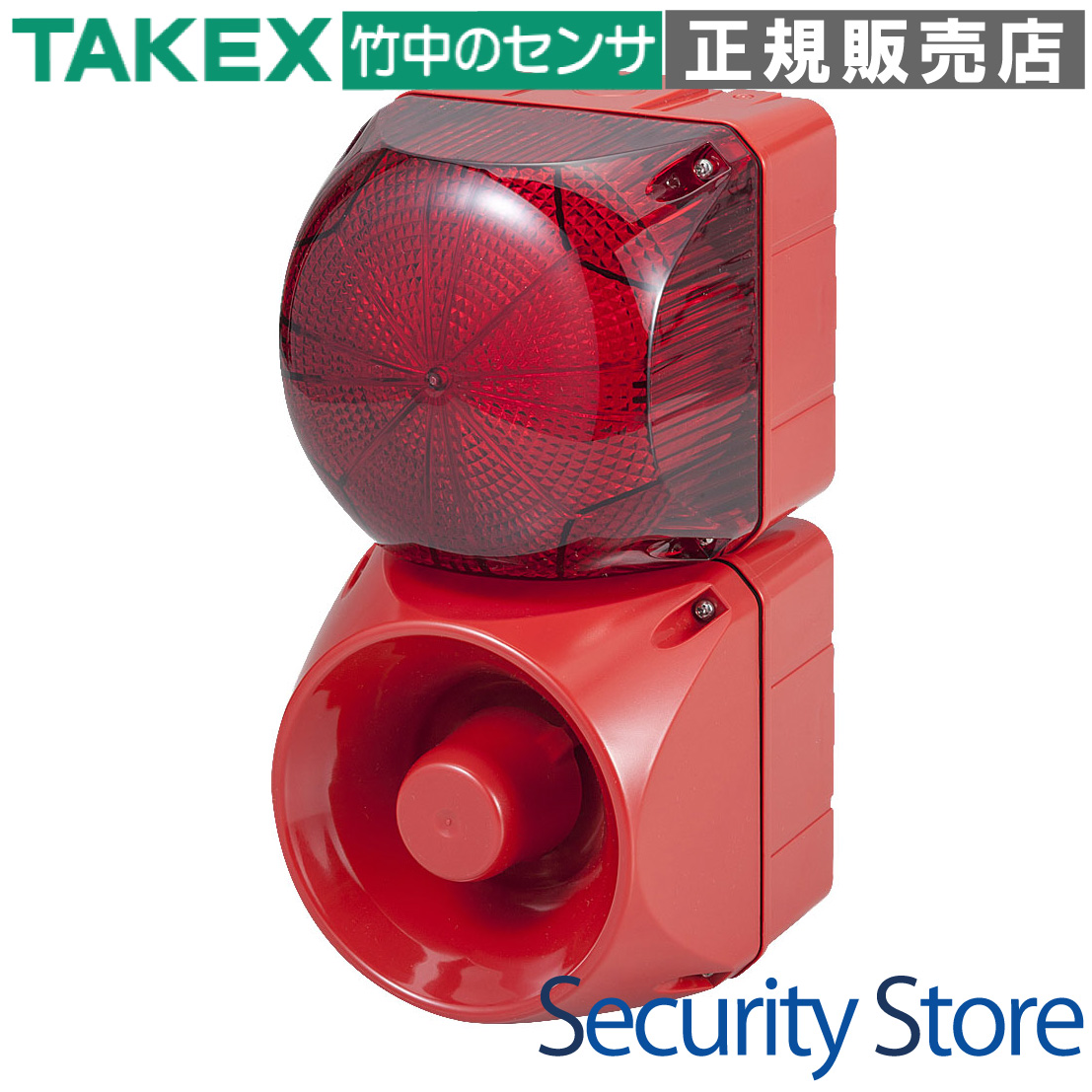

ASF-100MR LEDフラッシュマルチサイレン 製品画像

資料ダウンロード

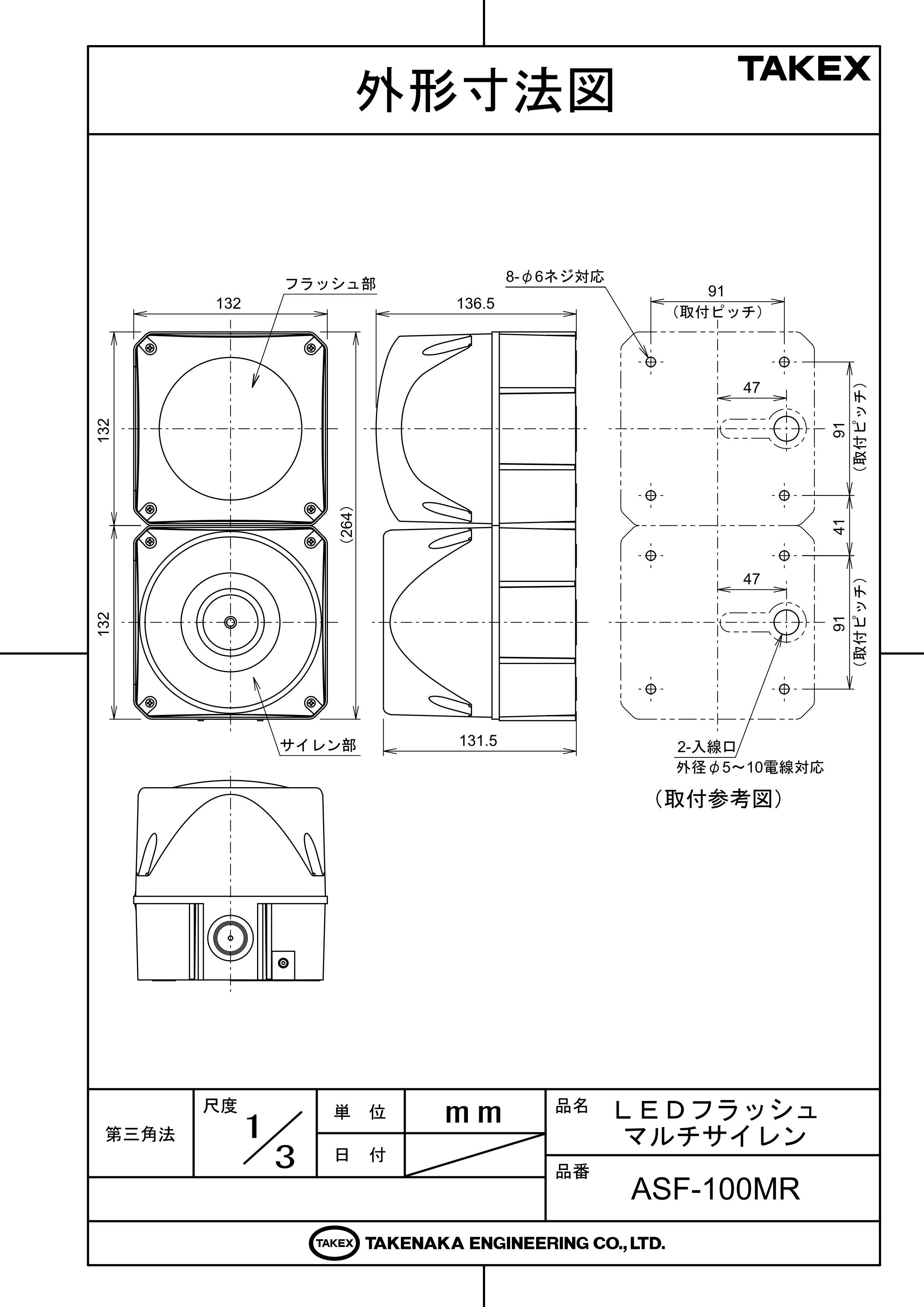

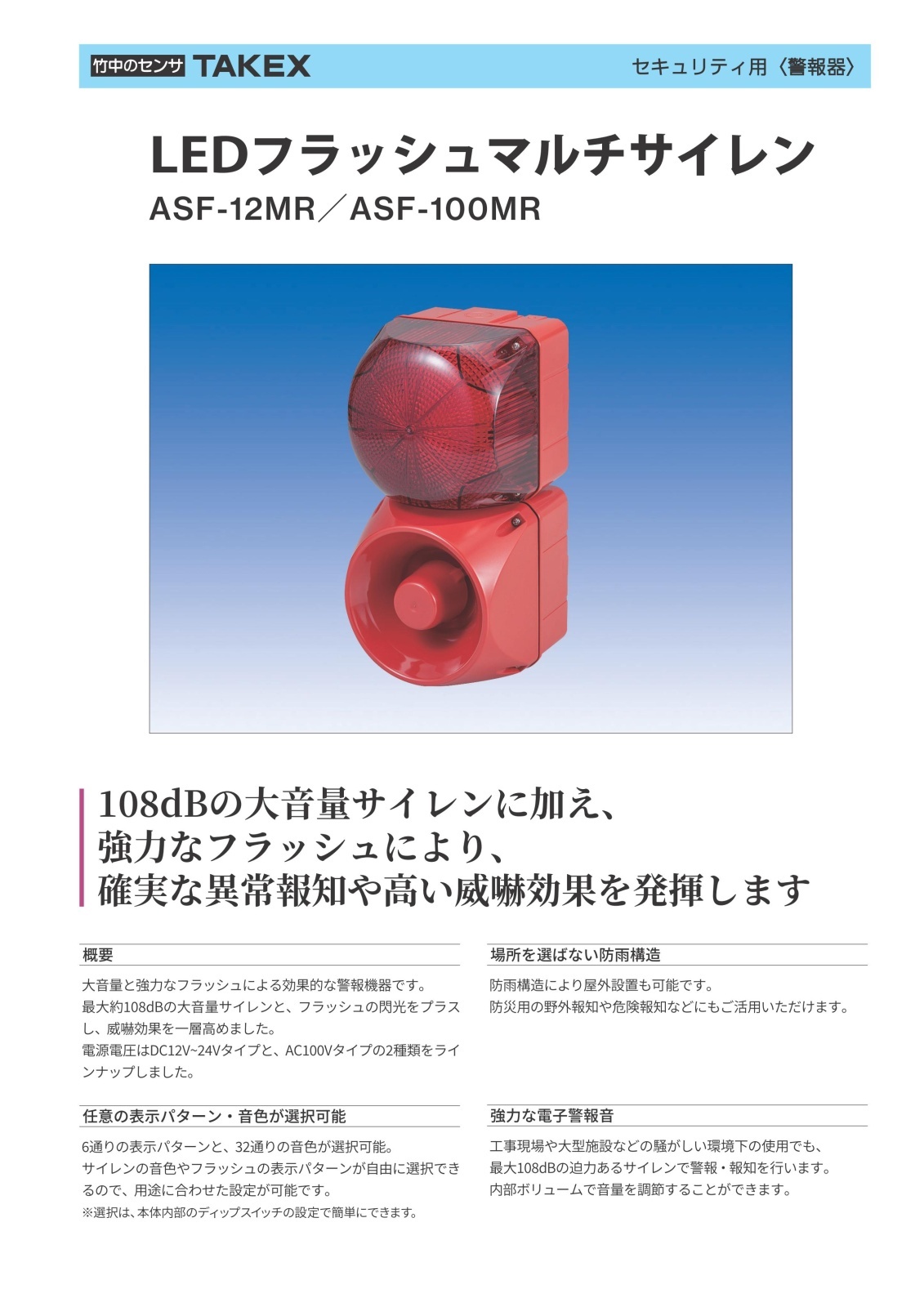

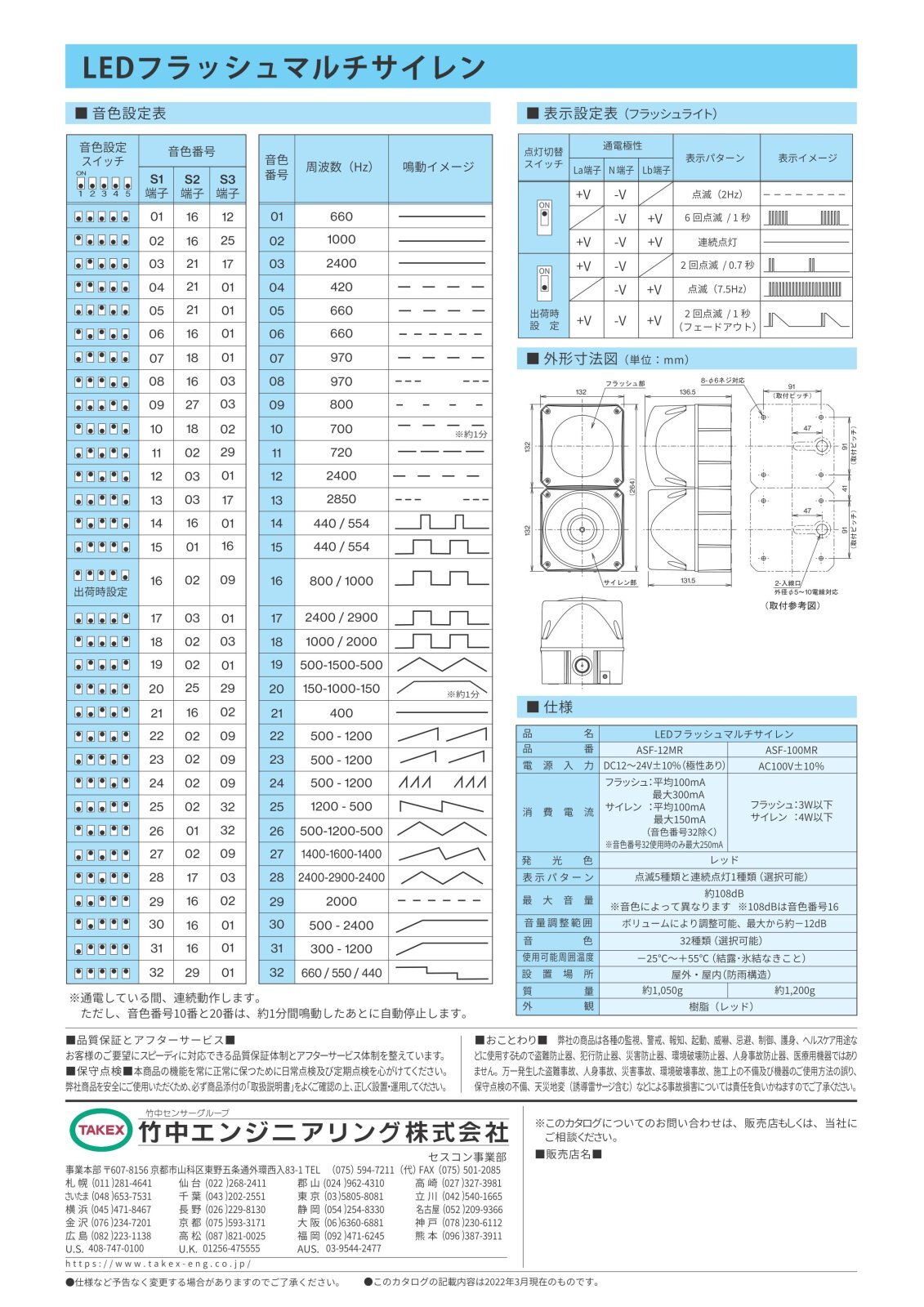

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場や工事現場などの騒音下での警報
  • 大型施設の非常放送・危険報知
  • 駐車場や通用口での車両・歩行者注意喚起
  • 重要施設の不法侵入に対する威嚇・報知
  • 防災設備としての屋外警告案内

導入前に確認したいポイント

  • 電源がAC100Vであること（AC100V専用）
  • 設置には電気工事士の資格が必要です
  • 壁面の強度と配線経路（露出または背面隠蔽）
  • 使用環境が動作温度範囲（-25℃〜+55℃）内か
  • シリコンコーキング材（アルコール型）の準備

特長

最大108dBの圧倒的な大音量設計

騒がしい工事現場や広大な大型施設でも、確実に警報を届けるために最大約108dB（音色番号16設定時）の迫力あるサイレンを採用しています。周囲の環境音に負けない明瞭な警告伝達が可能です。

高輝度LEDによる強力なフラッシュ効果

音による警告に加え、高輝度LEDを用いた視覚的なフラッシュ警告をプラス。夜間はもちろん、日中でも遠方から異常を確認しやすく、高い威嚇・注意喚起効果を発揮します。

32種類の豊富な音色バリエーション

内蔵されたディップスイッチの設定により、32種類もの音色から最適なものを選択可能です。連続音、断続音、スイープ音、交互音など、用途や現場の運用ルールに合わせて細かく使い分けることができます。

6通りの表示パターンを選択可能なフラッシュライト

フラッシュの光り方も、規則正しい点滅から高速なバースト点滅、連続点灯まで6パターンを内蔵。内部の点灯切替スイッチとリード線の接続位置を変更することで、状況に合わせた最適な視覚効果を選べます。

フラッシュとサイレンの独立制御が可能

フラッシュライト部とサイレン部が独立した構造となっており、個別に起動・停止させることができます。例えば、異常時は「光と音」で報知し、確認後は「光のみ」で継続通知するといった柔軟な運用が可能です。

屋外設置を前提とした堅牢な防雨構造

防雨構造を採用しているため、直接雨のかかる屋外壁面への設置が可能です。動作温度も-25℃〜+55℃と幅広く、寒冷地から酷暑環境まで日本の厳しい屋外環境に適応します。

現場に合わせた細かな音量調節機能

内部にボリューム調整機能を搭載。最大音量から約-12dBの範囲で減衰させることができるため、近隣への配慮が必要な場所や、室内など音が反響しやすい環境でも最適な音圧に設定可能です。

視認性の高いレッドカラーの樹脂筐体

筐体には視認性に優れたレッドカラーを採用。警告機器であることが一目でわかるデザインとなっており、設置しているだけで犯罪抑止効果や安全意識の向上につながります。

選定時に評価したい強み

  • 音と光の相乗効果： 聴覚と視覚の同時訴求により、報知の確実性が格段に向上します。
  • カスタマイズ性： 音色32種×点灯6種の組み合わせで、既設機器との重複を防ぎ、独自のルール化が可能。
  • 施工性の配慮： 壁面取付用のガイドマークや防水用パッキンなど、長期運用を支える工夫が各所に施されています。
  • 信頼のTAKEX品質： 防犯・防災の専門メーカーである竹中エンジニアリング製の高い耐久性と信頼性。

施工・設置ガイド

本製品の性能を最大限に引き出し、浸水トラブルを防ぐために以下の施工ルールを遵守してください。

確認項目 この製品での考え方
設置資格 AC100V直結のため、電気工事士による施工が必須です。
設置方向 サイレン開口部への浸水を防ぐため、正面を水平または下向きに設置してください。上向き設置は厳禁です。
コーキング処理 壁面との隙間には必ず「アルコール型」のシリコンコーキング材を使用してください（オキシム型は樹脂割れの原因になります）。
配線処理 未使用の取付穴には付属の防雨シートを貼り、配線引き込み部はグロメットで確実に防水してください。

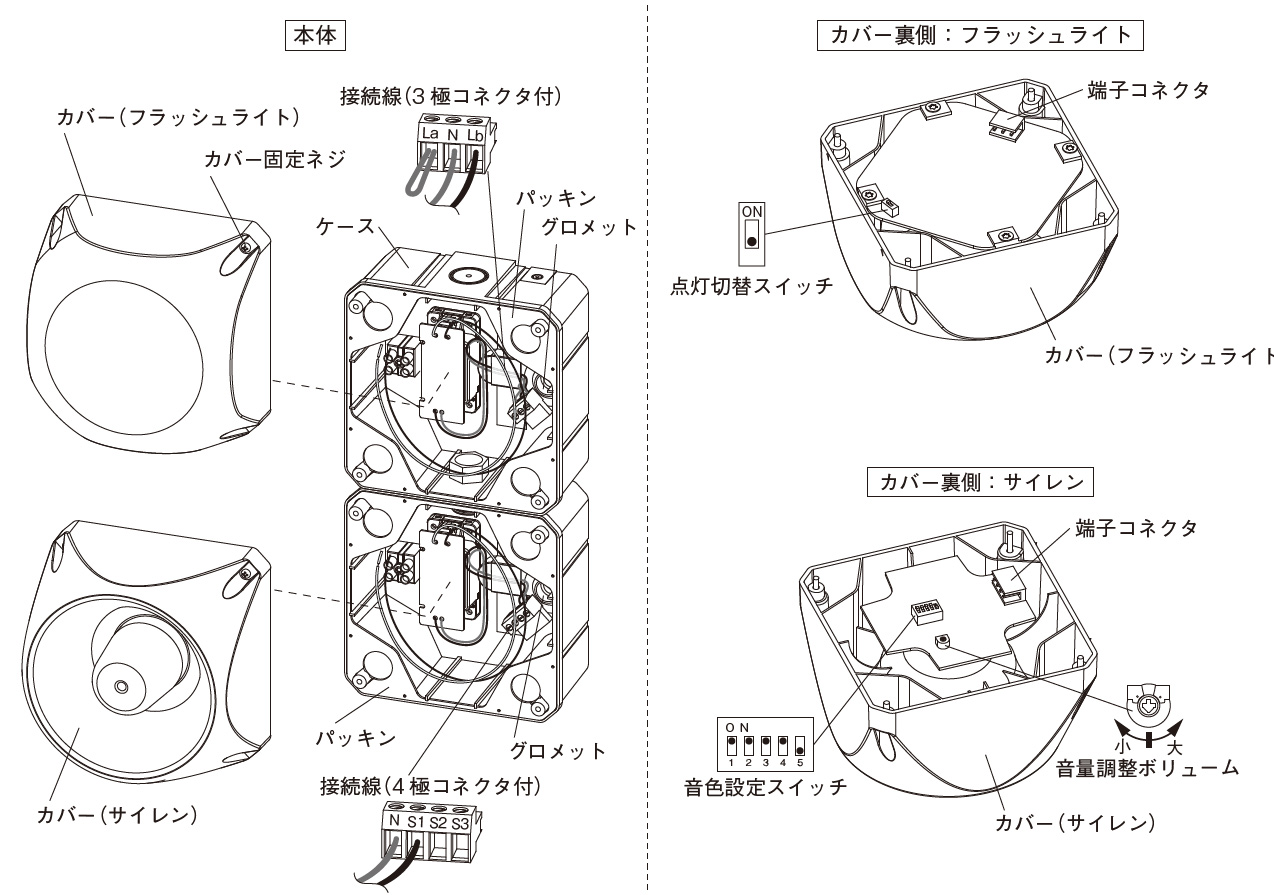

機能設定（点灯パターン・音色）

内部スイッチとリード線の接続位置により、以下の設定が可能です。

フラッシュ点灯パターン（例）

  • 点滅（7.5Hz）：高速点滅による強力な威嚇（出荷時設定）
  • 連続点灯：常時点灯による状態表示
  • 2連点滅：特定の異常を知らせる際に見分けやすいパターン

音色設定（例）

  • 音色No.16：800Hz/1000Hz 2音交互（出荷時設定・最大音量）
  • 音色No.10/20：1分後自動停止タイマー機能付き
  • 音色No.32：3音交互によるメロディックな報知

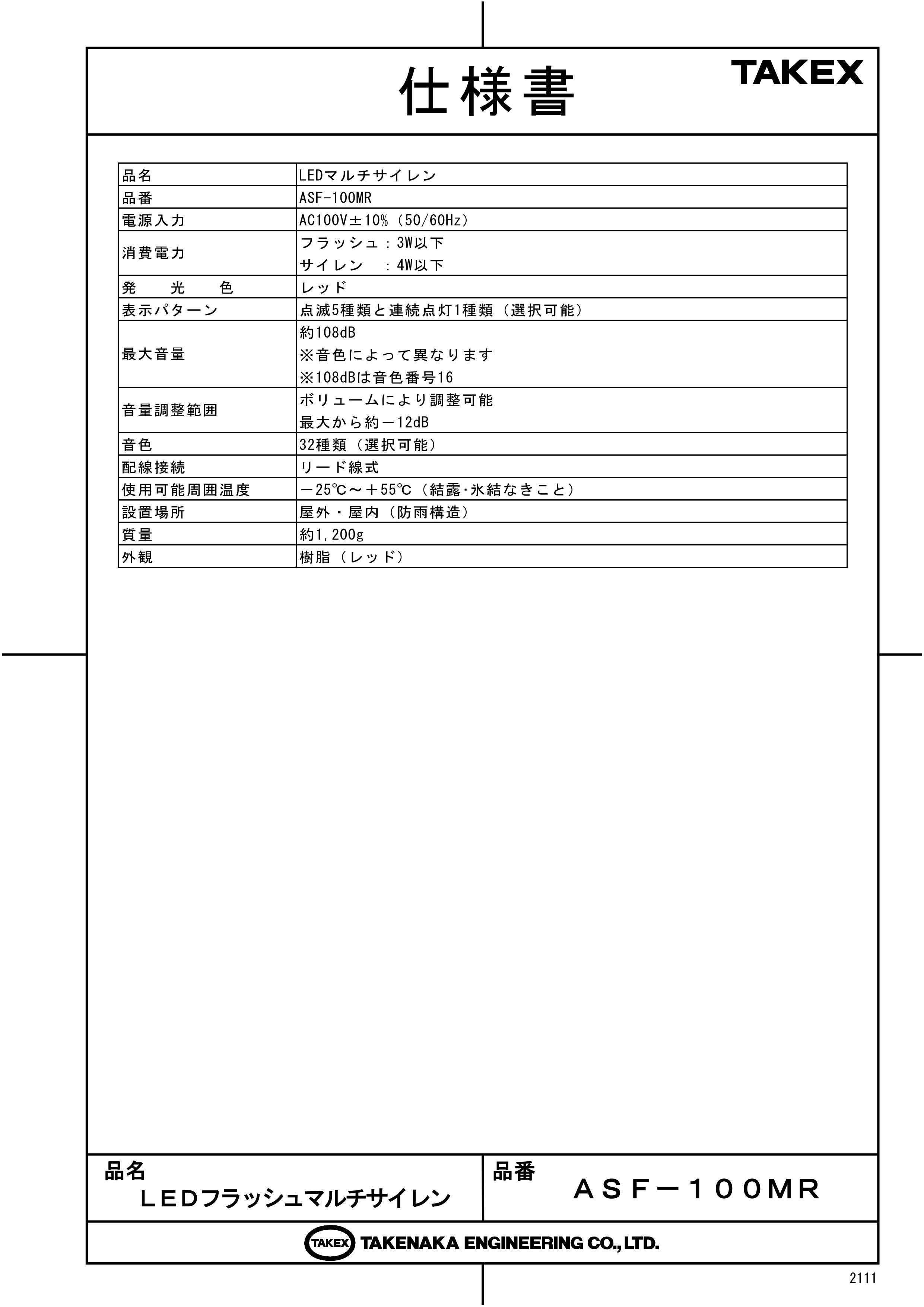

製品仕様

項目 内容
品名 ＬＥＤマルチサイレン
品番 ＡＳＦ－１００ＭＲ
電源入力 ＡＣ１００Ｖ±１０％（５０／６０Ｈｚ）
消費電力 フラッシュ：３Ｗ以下
サイレン：４Ｗ以下
発光色 レッド
表示パターン 点滅５種類と連続点灯１種類（選択可能）
最大音量 約１０８ｄＢ
※音色によって異なります（１０８ｄＢは音色番号１６）
音量調整範囲 ボリュームにより調整可能（最大から約－１２ｄＢ）
音色数 ３２種類（内部DIPスイッチにより選択可能）
配線接続 リード線式（ナット式結線具付属）
使用可能周囲温度 －２５℃〜＋５５℃（結露・氷結なきこと）
設置場所 屋外・屋内（防雨構造）
質量 約１，２００ｇ
外観材質 樹脂（レッド）
外形寸法 W132 × H264 × D131.5 mm

FAQ

Q：屋外の直接雨がかかる場所でも設置できますか？ A：はい、防雨構造を採用しているため設置可能です。ただし、サイレンの開口部に水が溜まらないよう、正面を水平または下向きにして設置してください。
Q：サイレンの音量を完全に無音にすることはできますか？ A：いいえ、内部ボリュームで調整できるのは最大から約-12dBまでの範囲であり、完全な無音にはできません。サイレンを鳴らしたくない場合は、サイレン側の電源系統を制御してください。
Q：音を1分間だけ鳴らして自動で止めたいのですが、可能ですか？ A：はい、音色番号10番または20番を選択してください。これらの音色は鳴動開始から約1分後に自動停止する機能を備えています。
Q：フラッシュライトとサイレンを別々のタイミングで動作させられますか？ A：はい、内部で配線が分かれているため、個別に制御電源を供給することで独立した動作が可能です。
Q：家庭用のコンセント（AC100V）に差し込んで使えますか？ A：本製品はリード線式（直結式）です。プラグは付いていませんので、電気工事としてAC100V配線に直接接続していただく必要があります。
Q：防水処理で市販のシリコンを使っても大丈夫ですか？ A：シリコンコーキング材の種類にご注意ください。必ず「アルコール型」を使用してください。「オキシム型」を使用すると筐体樹脂を侵して割れ（クラック）が生じる原因になります。
Q：LEDが切れた場合、LED基板だけの交換はできますか？ A：構造上、LEDユニットの個別交換は推奨していません。安全にご使用いただくため、不具合が生じた場合や納入後5年を経過した場合は、機器全体の交換をお勧めします。
Q：極寒地（マイナス20度以下）での使用は可能ですか？ A：本製品の使用温度範囲は-25℃まで対応しております。結露や氷結がない環境であれば動作可能です。
Q：出荷時の音色は何に設定されていますか？ A：音色番号16（800Hz/1000Hzの交互音）に設定されています。これは本製品で最も大きな音圧が得られる設定です。
Q：点灯パターンを「点灯したまま」に設定できますか？ A：はい、内部の切替スイッチをONにし、3極コネクタのリード線を中央（N経由）に接続することで連続点灯が可能です。
