商品詳細

TAKEX 警報器サイレン LEDフラッシュ屋外防雨型

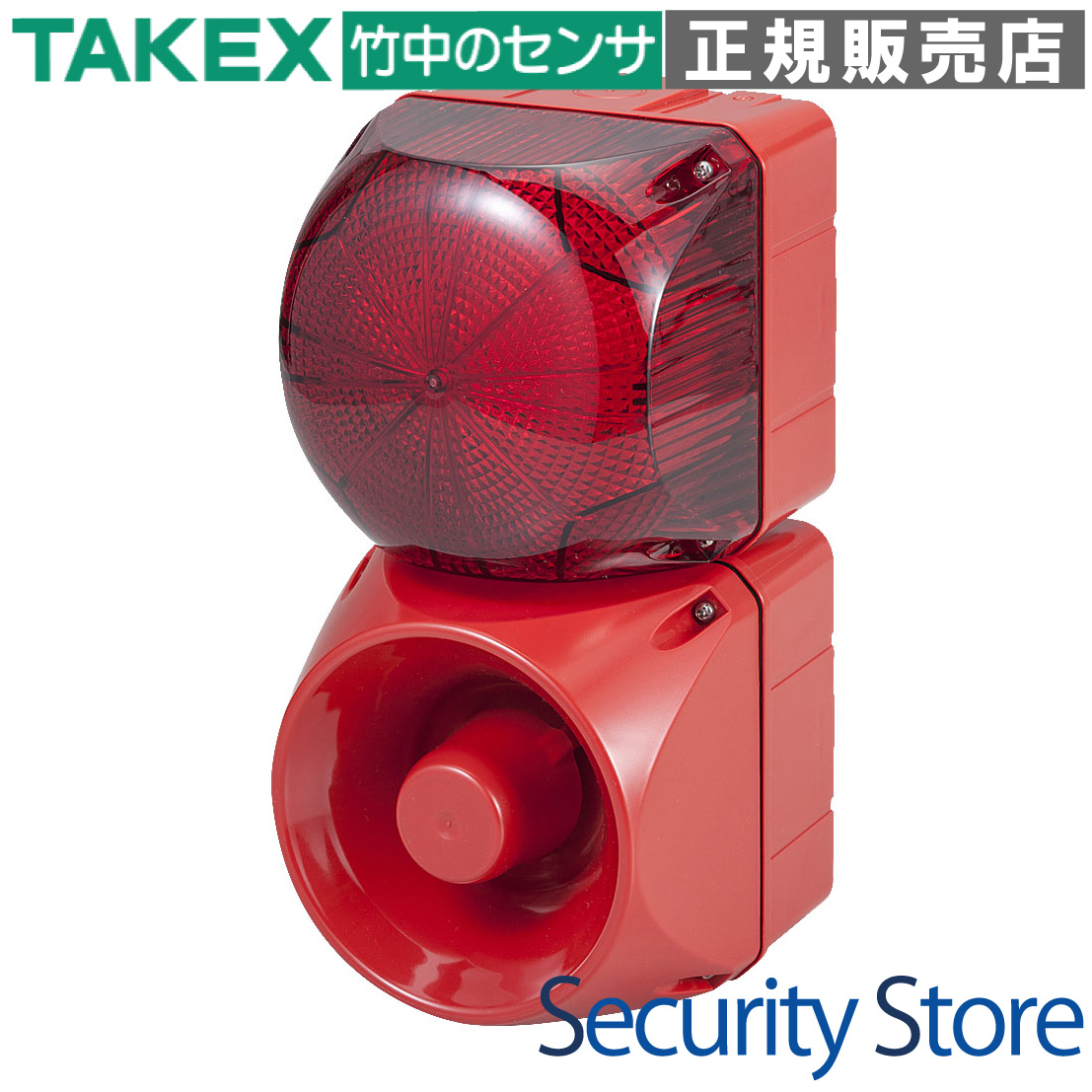

LEDフラッシュマルチサイレン ASF-12MR

最大108dBの大音量サイレンと高輝度LEDフラッシュを融合。騒音の激しい環境下でも確実な異常報知を実現する、セキュリティ・防災用ハイブリッド警告器です。

型番： ASF-12MR
製品名： LEDフラッシュマルチサイレン
電源： DC12V〜24V ±10%（極性あり）
最大音圧： 約108dB（音色番号16使用時）
設置場所： 屋内・屋外（防雨構造）
主な特長： 32種類の音色、6種類のフラッシュパターンを選択可能

資料ダウンロード

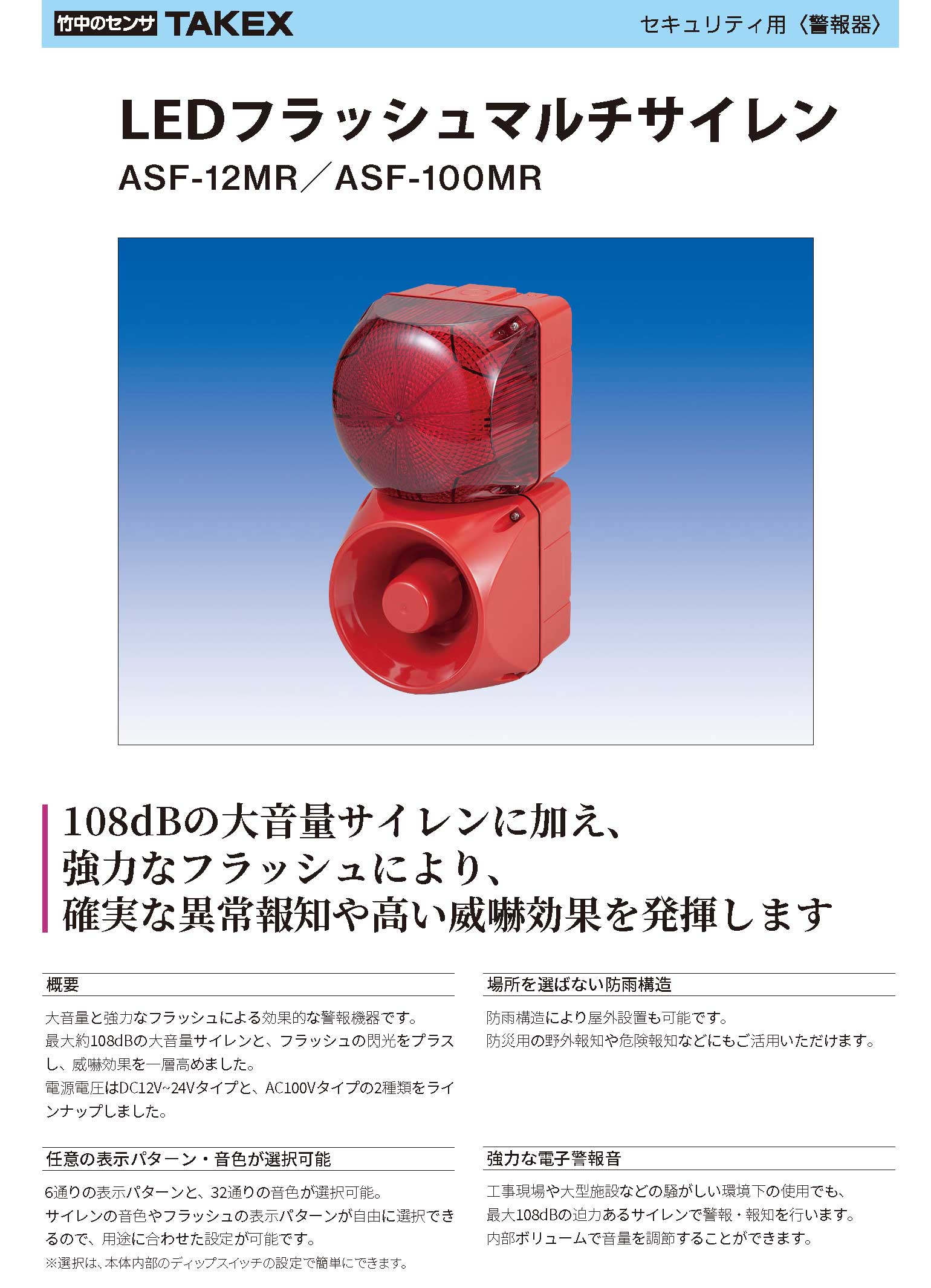

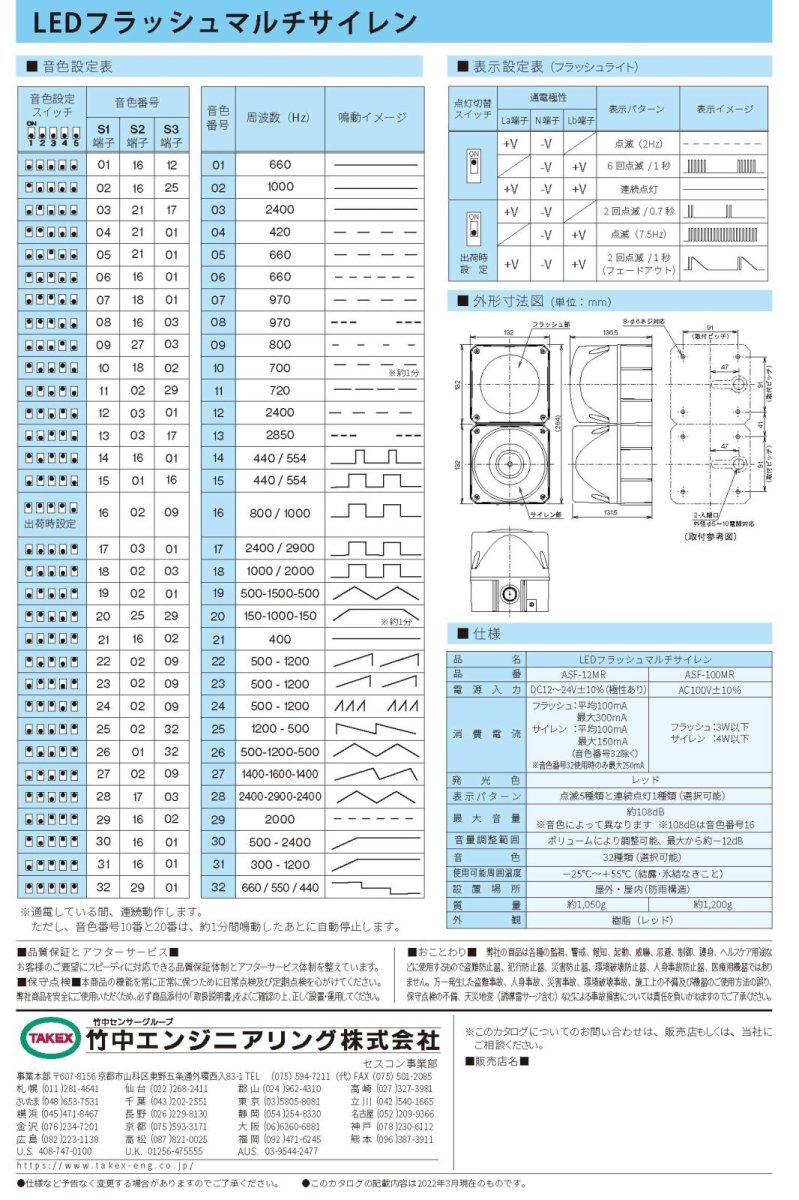

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場や工事現場などの高騒音エリアでの警告
大型商業施設や公共施設の防災・防犯報知
屋外資材置き場や駐輪場の侵入威嚇
設備異常や危険箇所の立ち入り禁止通知

導入前に確認したいポイント

DC12V〜24Vの安定した電源供給が可能か
設置方向（サイレン開口部が上を向かないこと）
必要とする音色・フラッシュパターンの選定
壁面の材質に応じたコーキング材（アルコール型推奨）

特長

108dBの圧倒的な大音量による威嚇効果

最大約108dBという、工事現場の騒音下でも埋もれない強力な電子警報音を搭載。音量は内部ボリュームにより最大から約-12dBまで減衰調整が可能で、設置環境に合わせた最適な音圧レベルで運用できます。

視認性の高いLEDフラッシュ警告

強力な閃光を放つ高輝度LEDを搭載。音による報知だけでなく、視覚的な強いインパクトをプラスすることで、夜間や遠くからでも異常を確実に認識させることが可能です。威嚇効果をより一層高めています。

用途に合わせて選べる32種類の音色

内部の5ビットDIPスイッチの設定により、32種類ものバリエーション豊かな音色から選択可能。断続音、交互音、スイープ音など、現場の環境音と混同しにくい音色を自由にカスタマイズできます。

柔軟な運用を支える6種類のフラッシュパターン

点滅（2Hz）、高速点滅、連続点灯、フェードアウト点滅など、6通りの表示パターンを選択可能。緊急性の度合いや、用途（警報、注意、案内など）に応じた使い分けが内部スイッチ一つで行えます。

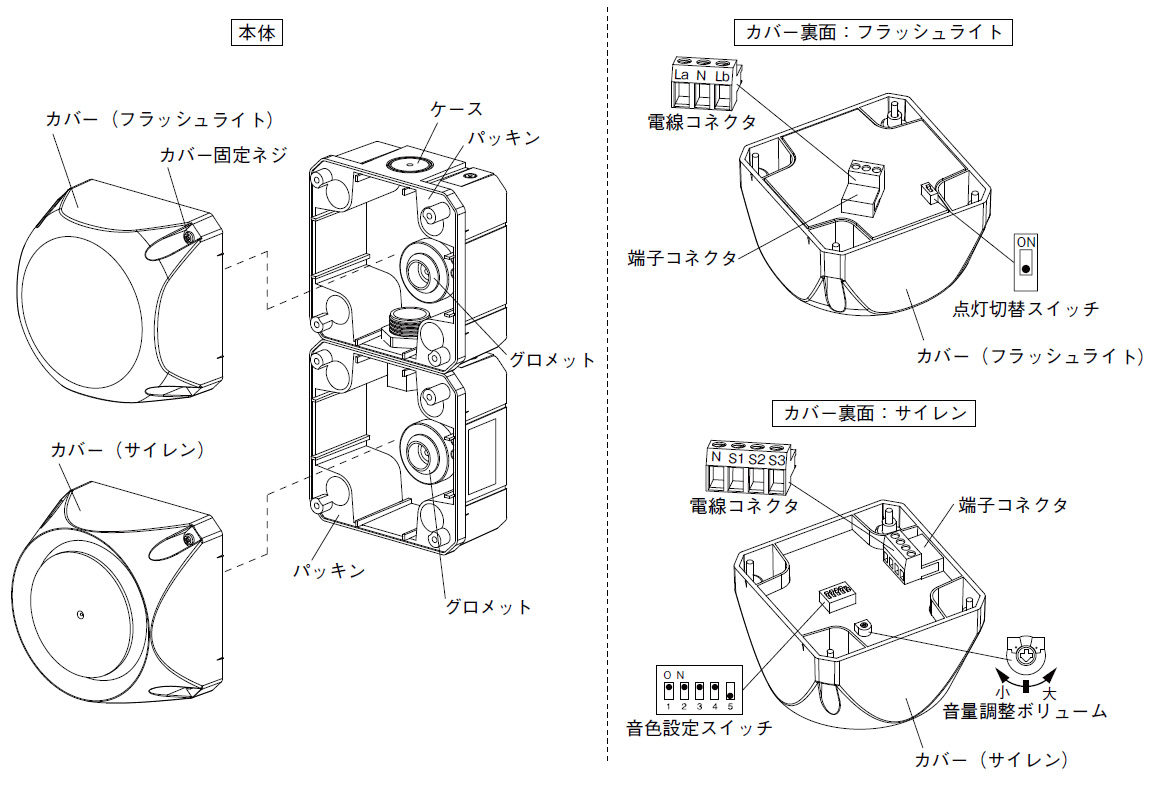

音と光を独立して制御できるマルチ端子設計

フラッシュライト部とサイレン部が独立した回路構成となっており、「光のみ」「音のみ」「光と音の両方」という柔軟な制御が可能です。ホスト側の制御ロジックに合わせて多様なシステム構築に対応します。

3系統の音声入力による優先順位制御

サイレン側にはS1〜S3の3つの入力端子があり、同時に信号が入った場合には端子番号の大きい方が優先される優先制御機能を搭載。状況の深刻度に応じて自動的に音色を切り替える運用が可能です。

過酷な環境に耐える屋外防雨構造

耐衝撃性に優れた樹脂筐体と、雨水の侵入を防ぐ防雨構造を採用。屋内外を問わず、工場、防災施設、危険箇所報知など、幅広い環境での長期安定稼働を実現します。

    選定時に評価したい強み
    カスタマイズ性： 音色32種×光6種の組み合わせで、あらゆる報知ニーズに1台で対応可能。
安全性： 音量ボリュームを最小にしても消音しない仕様により、設定ミスによる報知漏れを防止。
施工性： 着脱式端子台とカバー装着ガイドマークにより、現場での結線・取付作業がスムーズ。
信頼性： 独立回路設計により、一方が故障しても他方が動作し続ける冗長性を持たせることが可能。



施工・設置ガイド

本機はセキュリティの要となるデバイスです。長期間安定して稼働させるために、以下の施工条件を必ず遵守してください。

確認項目	この製品での推奨条件
取付方向	水平または下向き厳守。サイレン開口部が上を向くと浸水し故障の原因となります。
防水処理	壁面凹凸にはアルコール型シリコンコーキングを使用。酢酸型は本体割れの原因となります。
配線処理	付属の防水ワッシャーを使用し、グロメットの貫通穴を最小限にして防水性を確保してください。
未使用取付穴	使用しない穴は、必ず付属の防雨シートを貼り付けて密封してください。

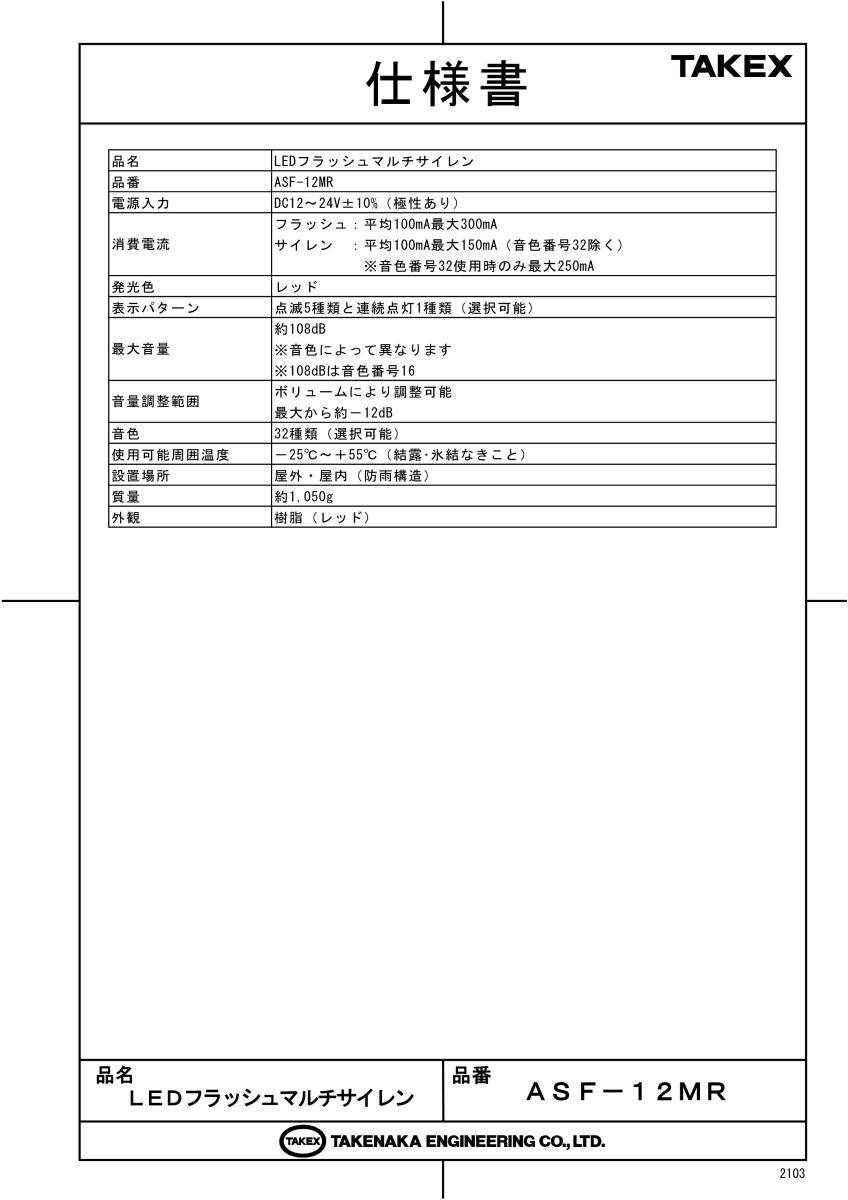

製品仕様

項目	内容
品名	ＬＥＤフラッシュマルチサイレン
品番	ＡＳＦ－１２ＭＲ
電源入力	ＤＣ１２〜２４Ｖ±１０％（極性あり）
消費電流（フラッシュ）	平均１００ｍＡ最大３００ｍＡ
消費電流（サイレン）	平均１００ｍＡ最大１５０ｍＡ（音色番号32以外） ※音色番号32使用時のみ最大２５０ｍＡ
発光色	レッド（高輝度LED）
表示パターン	点滅５種類と連続点灯１種類（選択可能）
最大音量	約１０８ｄＢ（音色番号１６基準、音色により変動）
音量調整範囲	ボリュームにより調整可能（最大から約－１２ｄＢ）
音色数	３２種類（内部DIPスイッチで選択）
使用可能周囲温度	－２５℃〜＋５５℃（結露・氷結なきこと）
設置場所	屋外・屋内（防雨構造）
外観材質	樹脂（レッド）
質量	約１，０５０ｇ
外形寸法	W136.5 × H264 × D131.5 mm

FAQ

Q：音量を完全にゼロ（消音）にすることはできますか？ A：いいえ、できません。設定ミスによる警報不備を防ぐための安全仕様として、最小に絞っても最大から約-12dB程度の音量は維持されます。

Q：音と光を同時に連動させるにはどうすればよいですか？ A：電源のプラス側を、フラッシュ側のLa/Lb端子とサイレン側のS1/S2/S3端子のいずれかにブリッジ（渡り配線）して接続してください。

Q：屋外設置の際に、特に気をつけるべき防水対策は？ A：サイレン開口部を上に向けないこと、取付ネジに付属の防水ワッシャーを使用すること、そして壁面の凹凸には必ず「アルコール型」のシリコンコーキングを使用して隙間を埋めることが重要です。

Q：音色はどのように設定しますか？ A：本体内部にある5つのDIPスイッチの組み合わせで設定します。32種類の組み合わせにより、現場に最適な音色を選択可能です。

Q：AC100Vの電源で直接動かせますか？ A：本製品（ASF-12MR）はDC12V〜24V専用です。AC100Vで使用する場合は、別途電源アダプターを使用するか、AC100V対応モデル（ASF-100等）をご検討ください。

Q：サイレンの音を優先して切り替えることは可能ですか？ A：はい。S1、S2、S3端子のうち、より番号の大きい端子への入力が優先されます。例えば、通常時はS1を鳴らし、緊急度が高い場合はS3に入力することで音色を自動的に切り替える運用ができます。

Q：フラッシュのパターンは何種類ありますか？ A：6種類あります。点滅の速さや、連続点灯、フェードアウトなど、用途に合わせて選択できます。

Q：一定時間でサイレンを自動停止させることはできますか？ A：音色番号の10番と20番を選択した場合のみ、約1分間で自動停止する仕様となっています。それ以外の音色は、信号が入力されている間鳴り続けます。

Q：寒冷地での使用は可能ですか？ A：使用周囲温度は-25℃まで対応しております。ただし、結露や氷結がない状態でご使用いただく必要があります。

Q：清掃にアルコールを使っても大丈夫ですか？ A：いいえ。アルコール、シンナー、ベンジン等の溶剤はプラスチックの変色や変質の原因となりますので、清掃には水で薄めた中性洗剤を使用してください。
