屋外用パッシブセンサー 立体警戒型 TAKEX 竹中エンジニアリング [PIR-30W]

屋外用パッシブセンサー 立体警戒型 TAKEX 竹中エンジニアリング [PIR-30W]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外用センサー パッシブインフラレッド方式 立体警戒型

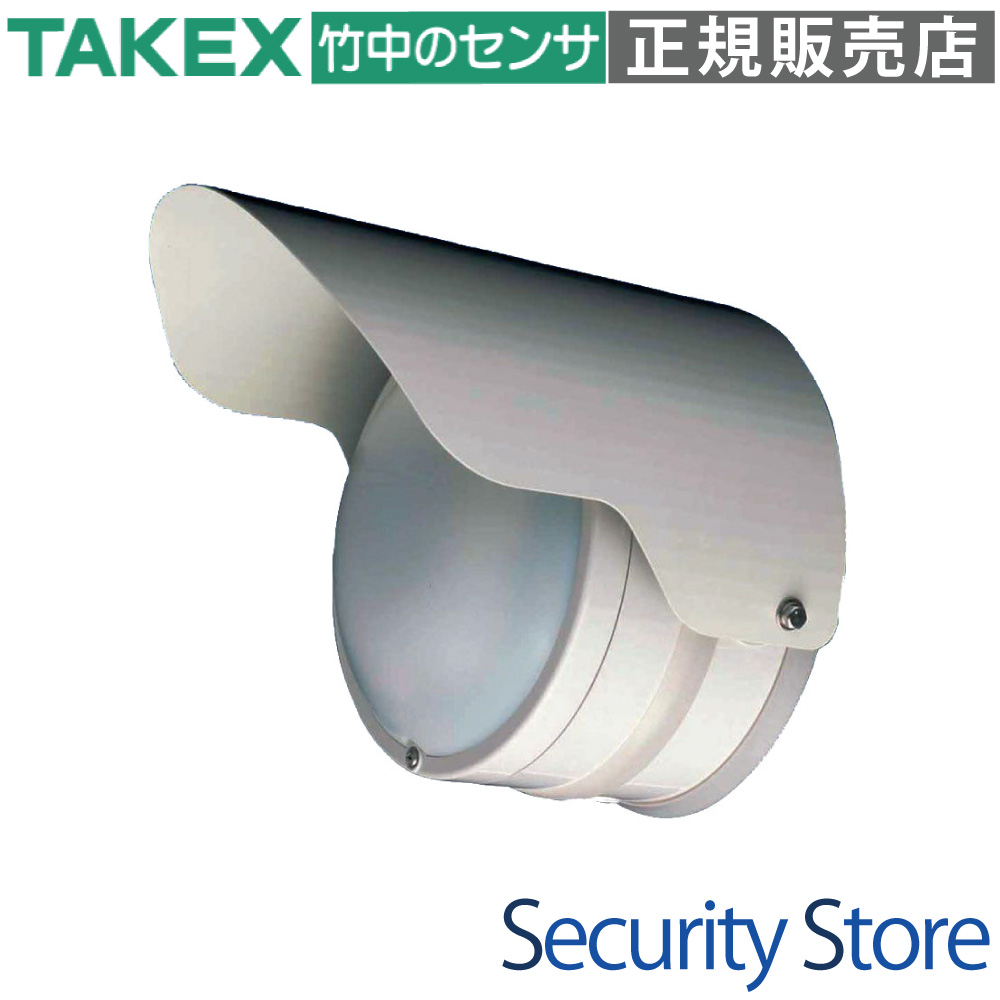

PIR-30W 屋外用パッシブセンサー 立体警戒型

最大30mの長距離立体警戒を可能にした、屋外設置対応の高性能パッシブセンサーです。デュアルツイン素子と独自アルゴリズムの搭載により、小動物や草木の揺れといったノイズを効果的に排除し、確実な侵入検知を実現します。

  • 型番： PIR-30W
  • 製品名： 屋外用パッシブセンサー 立体警戒型
  • 検出方式： パッシブインフラレッド方式 (デュアルツイン素子+カウント処理)
  • 警戒エリア： 立体警戒型 最長30m (39対)
  • 設置場所： 屋外・屋内（壁面取付、ポール取付対応）
  • 電源電圧： DC9V ? 30V (極性なし)

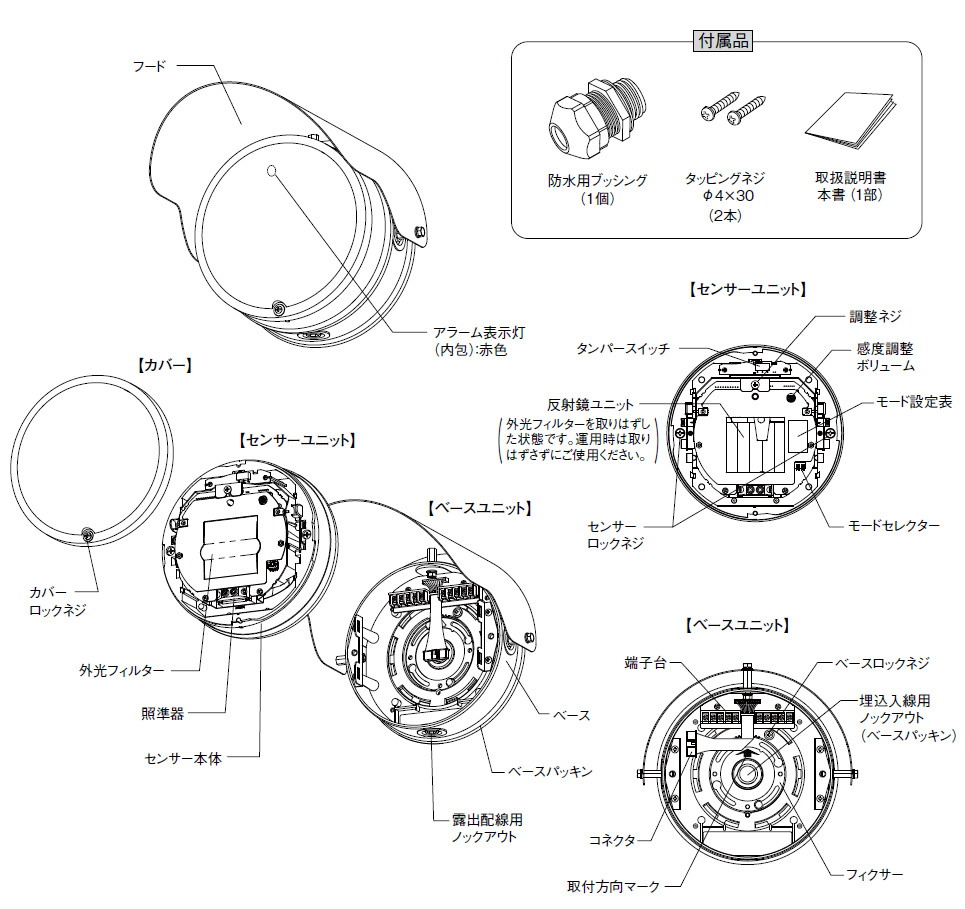

PIR-30W 屋外用パッシブセンサー 立体警戒型 製品画像

資料ダウンロード

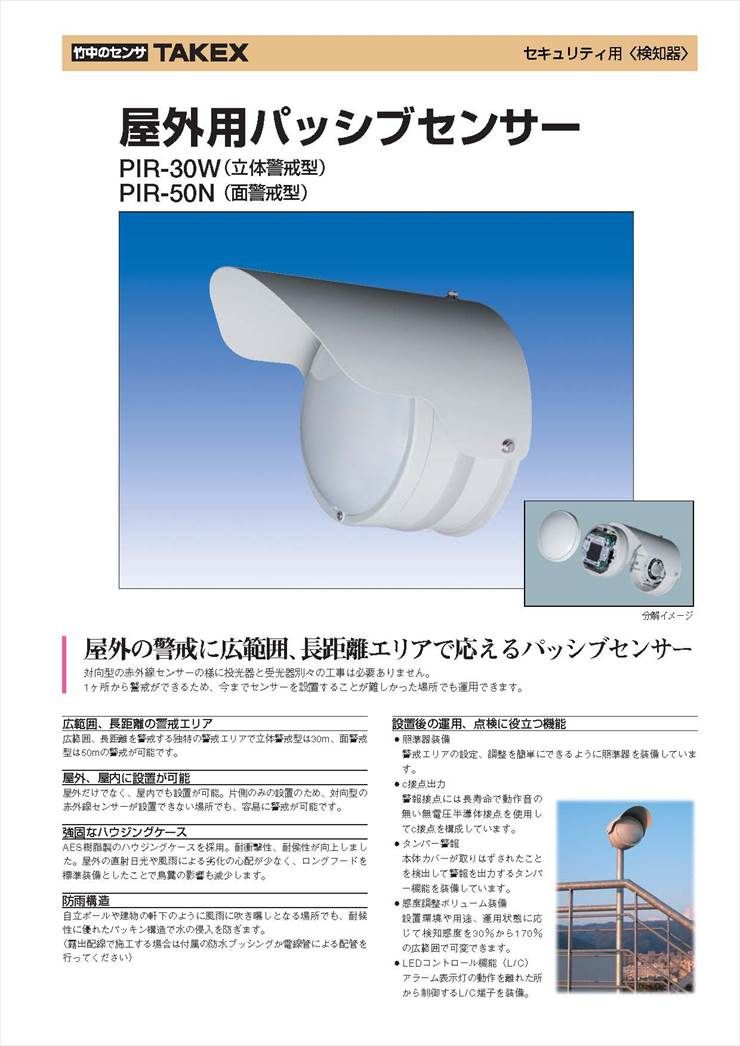

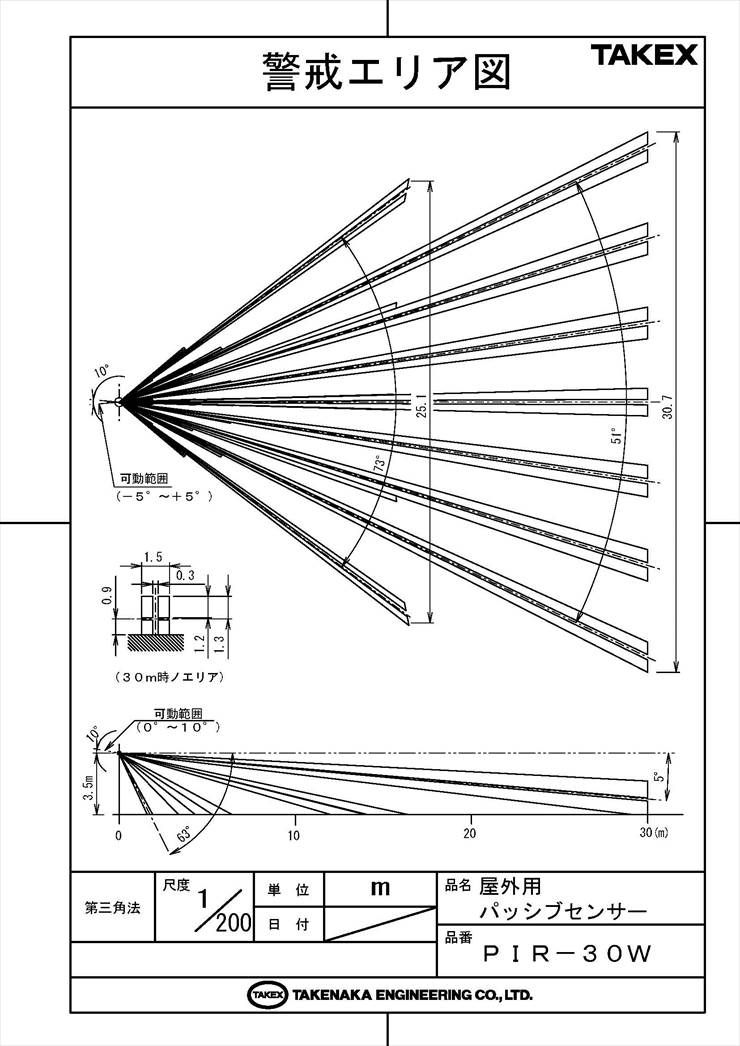

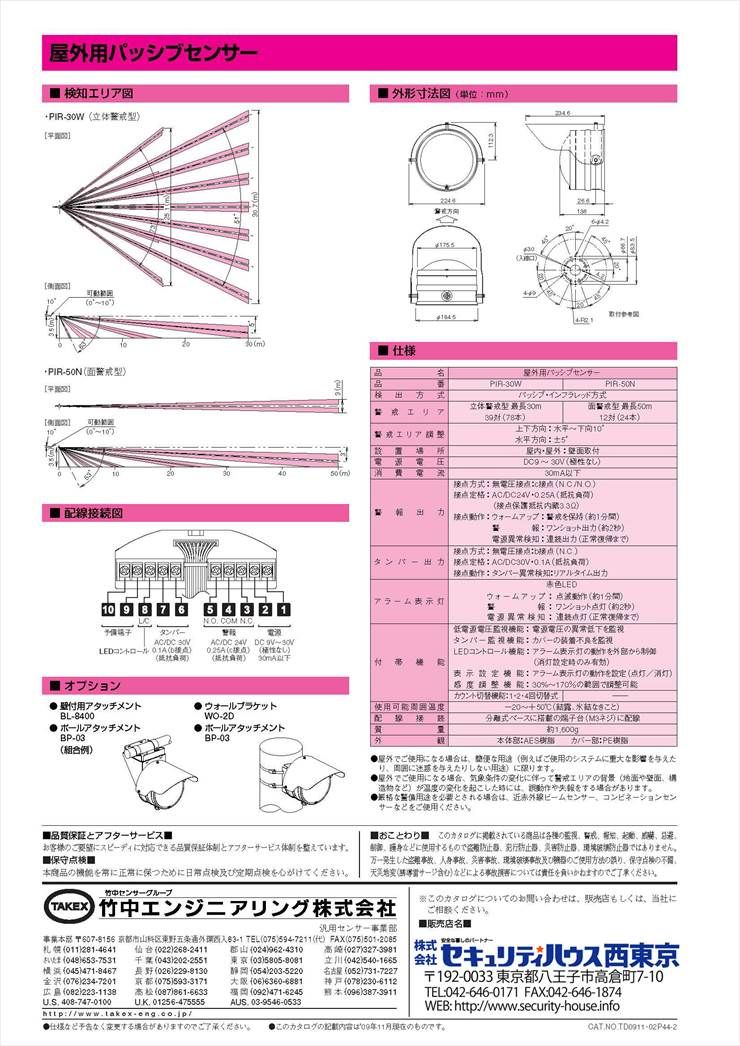

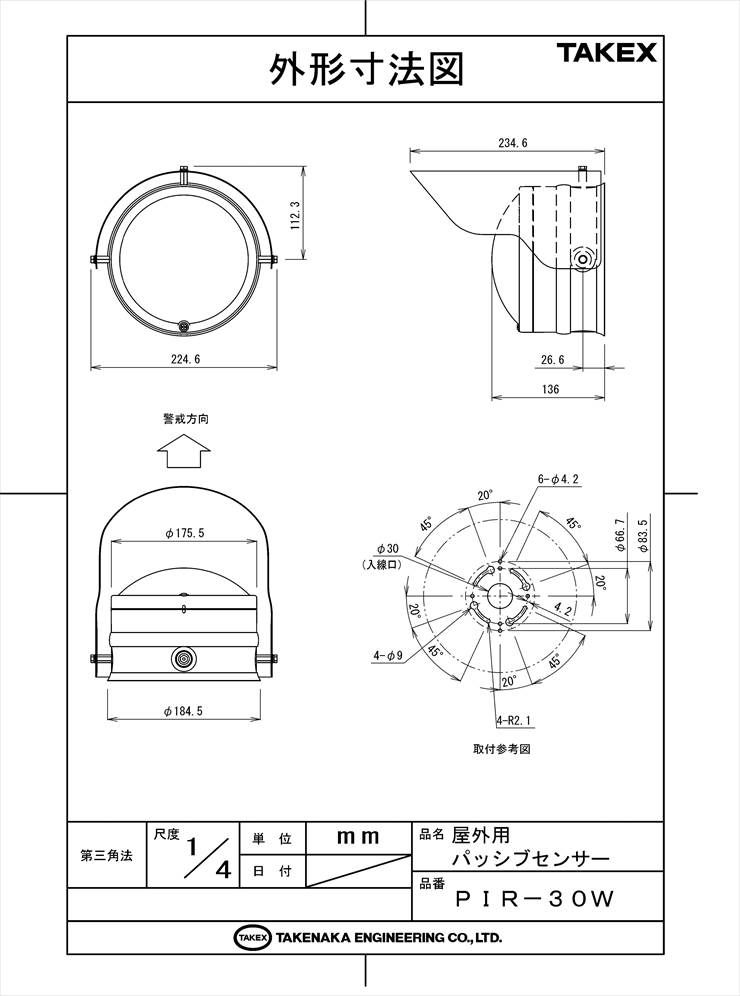

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 資材置き場や駐車場の外周警備
  • 広大な敷地を持つ工場の境界線監視
  • 重要施設の軒下や屋外壁面の侵入監視
  • 監視カメラや照明の起動トリガー

導入前に確認したいポイント

  • 設置高さが2.0m?3.5mの範囲内か
  • 侵入者がエリアを「横切る」動線か
  • エリア内に揺れる樹木や熱源がないか
  • ガラス越しの検知はできない点に注意

特長

広範囲・長距離をカバーする光学設計

独特の警戒エリア設計により、立体警戒型は最大30mの長距離をカバー。39対（78本）の密な警戒ゾーンを形成し、敷地境界線などの広域監視において、少ない設置台数で効率的な運用を可能にします。

過酷な屋外環境に耐える堅牢設計

ハウジングには耐候性・耐衝撃性に優れたAES樹脂を採用。鋼板製ロングフードを標準装備し、直射日光や雨、鳥糞などの影響を最小限に抑えます。IP55相当の防雨構造により、屋外の吹き曝しの場所でも安定した性能を発揮します。

誤報を抑制するインテリジェントな検知技術

デュアルツイン素子とカウント処理アルゴリズムの組み合わせにより、屋外特有のノイズ（小動物、風、環境変化）を識別します。現場環境に合わせて、検知感度を30%?170%の範囲で、カウント回数を1・2・4回から選択可能です。

選定時に評価したい強み

  • 施工性の高さ：照準器の装備により、目視で正確なエリア設定が可能です。
  • 優れた柔軟性：極性なしの広範囲電源（DC9-30V）に対応し、既存システムへの追加も容易。
  • 高度な自己診断：低電源電圧監視やタンパー機能を搭載し、異常をいち早く通知します。
  • 信頼のc接点出力：長寿命な無電圧半導体接点により、多様な外部機器と連動可能。

LED表示と動作状態

LEDの挙動 ステータス 詳細
点滅（約1分） ウォームアップ 電源投入直後の安定化中。警報出力は行われません。
点灯（約2秒） 警報出力 侵入を検知。ワンショットで警報信号を出力中。
連続点灯 電源異常 供給電圧が約8V以下に低下。復帰まで連続警報を出力します。

配線・端子仕様

端子番号 名称 内容
1・2 電源 DC9V ? 30V（極性なし）
3・4・5 警報出力 無電圧半導体c接点（N.C. / COM / N.O.）
6・7 タンパー 無電圧機械式b接点（N.C.）
8 L/C入力 LEDコントロール。外部からの表示灯制御用。
9・10 予備 配線中継用のダミー端子。

推奨配線距離（電源装置 ? センサー間）

線径 DC12V供給時 DC24V供給時
φ0.65mm 750m 3,800m
φ0.9mm 1,400m 7,300m
0.75mm?(撚線) 1,700m 8,700m

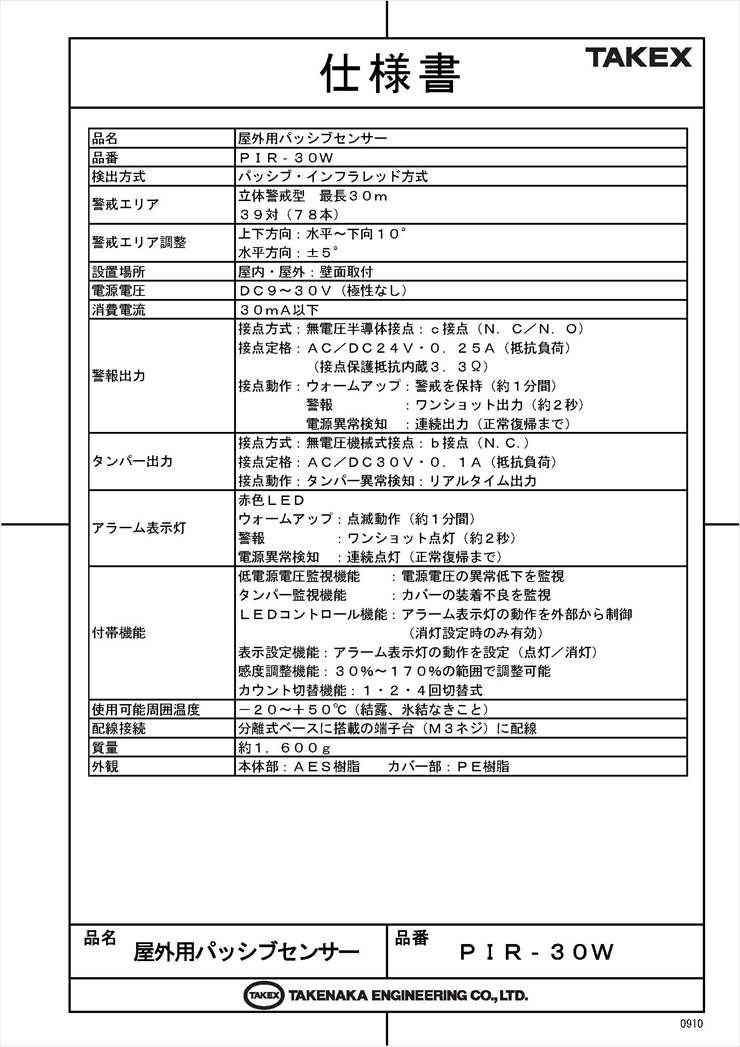

製品仕様

項目 内容
品名屋外用パッシブセンサー
品番PIR-30W
検出方式パッシブインフラレッド方式 (デュアルツイン素子+カウント処理)
警戒エリア立体警戒型 最長30m / 39対 (78本)
警戒エリア調整上下方向 : 水平〜下向10° / 水平方向 : ±5°
電源電圧DC9 〜 30V (極性なし)
消費電流30mA以下
警報出力無電圧半導体接点 : c接点 (N.C./N.O.)
定格: AC/DC24V・0.25A(抵抗負荷) 接点保護抵抗3.3Ω内蔵
動作: ワンショット出力(約2秒) / 電源異常時は連続出力
タンパー出力無電圧接点: b接点 (N.C.)
定格: AC/DC30V・0.1A (抵抗負荷)
アラーム表示灯赤色LED (ウォームアップ時点滅、警報時点灯、異常時連続点灯)
付帯機能低電源電圧監視、タンパー監視、LEDコントロール(L/C)、感度調整(30%-170%)、カウント切替(1・2・4回)
使用可能周囲温度-20〜+50℃ (結露、氷結なきこと)
設置場所屋外・屋内: 壁面 (別売品にてポール取付可能)
防水規格IP55相当
質量約1,600g
外観本体・カバー: 樹脂 / フード: 板金(ホワイト)

FAQ

Q：屋外での使用において、誤報の心配はありませんか？ A：デュアルツイン素子とカウント処理機能を搭載しており、小動物や揺れる植物などのノイズを低減しています。現場環境に合わせてカウント数を増やすことで、より安定した運用が可能です。
Q：検知距離は調整できますか？ A：はい。反射鏡ユニットの調整ネジを回すことで上下方向に角度を変え、検知距離を調整できます。また、感度調整ボリュームでも微調整が可能です。
Q：ガラス越しの侵入者を検知することはできますか？ A：不可能です。パッシブセンサーは遠赤外線（熱線）の変化を検知するため、熱線を遮断するガラスや透明な樹脂パネル越しには検知できません。
Q：夜間でも検知できますか？ A：はい。周囲の明暗に関係なく、人体が放射する熱の変化を検知する方式のため、完全な暗闇でも動作します。
Q：推奨される設置高さは？ A：2.0m?3.5mの高さに設置することを推奨します。高すぎたり低すぎたりすると、適切な警戒エリアが形成されず検知性能が低下します。
Q：電源の極性はありますか？ A：DC9V?30Vの範囲で極性なし（ノンポーラ）仕様となっていますので、施工時の配線ミスを防ぎやすくなっています。
Q：ポールへの取り付けは可能ですか？ A：はい、別売のポールアタッチメントを使用することで、自立ポールへの設置が可能です。
Q：LEDコントロール機能(L/C)とは何ですか？ A：本体内部の設定でアラーム表示灯を消灯していても、外部スイッチ等でL/C端子を制御することで、メンテナンス時などに強制的にLEDを点灯させることができる機能です。
Q：雨に直接当たっても大丈夫ですか？ A：IP55相当の防雨構造ですので屋外設置可能ですが、完全防水ではありません。可能な限り軒下などに設置し、入線部にはコーキング処理を行ってください。
Q：警報接点の保持時間はどのくらいですか？ A：ワンショット出力で約2秒間です。
```
