屋外用パッシブセンサー面警戒型 TAKEX 竹中エンジニアリング [PIR-50N]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）屋外用パッシブセンサー面警戒型最大50m

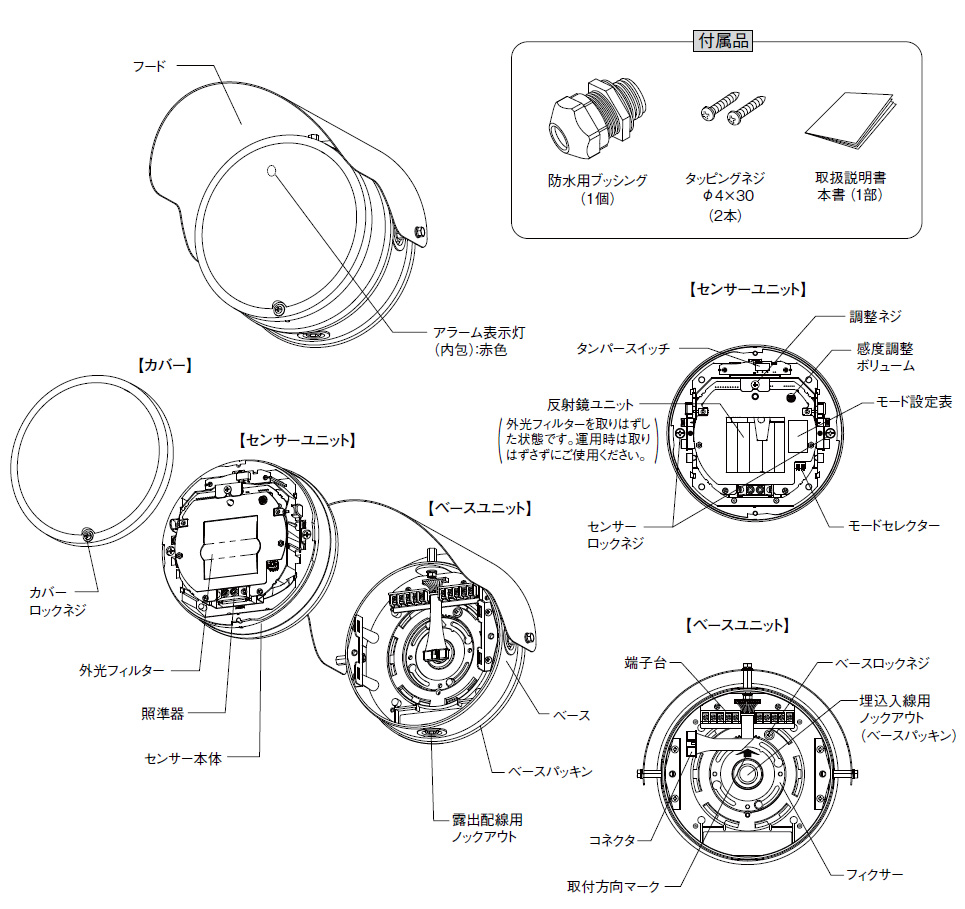

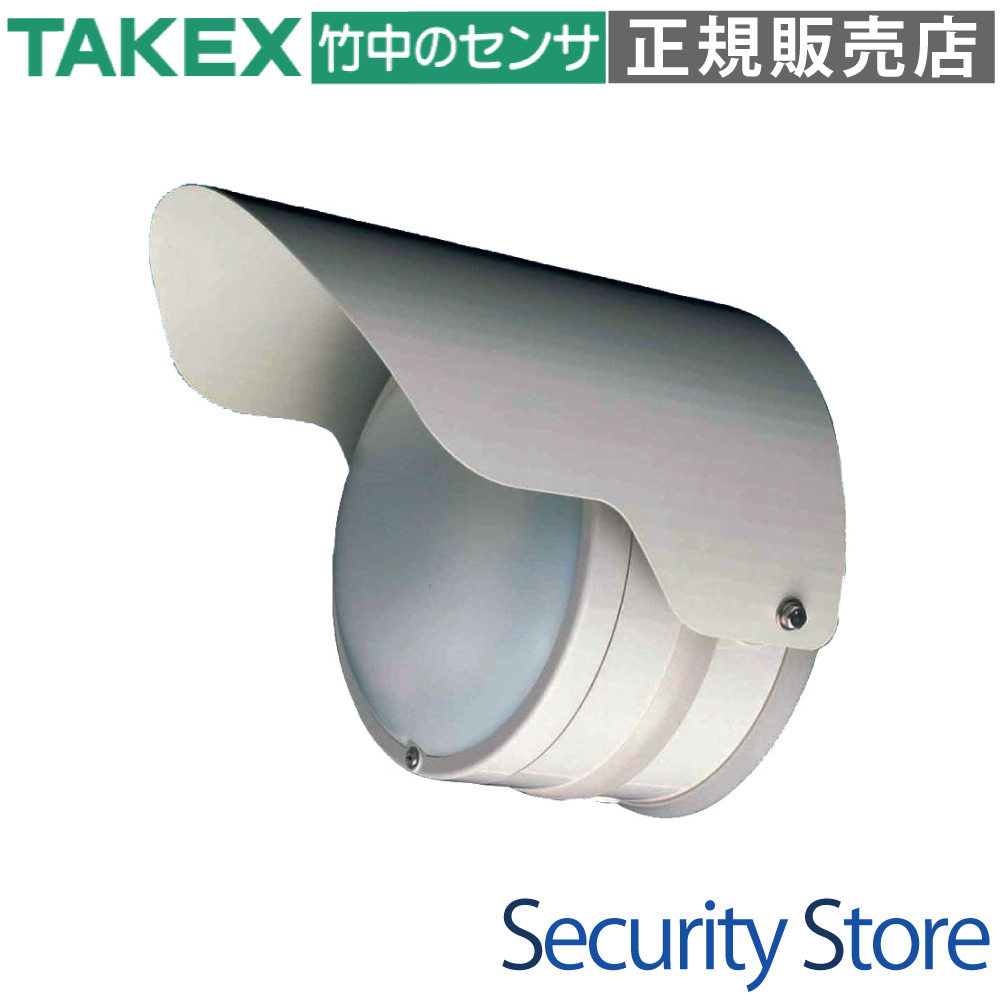

PIR-50N 屋外用パッシブセンサー面警戒型

PIR-50Nは、最大50mの超長距離を面警戒（カーテン状）でカバーする屋外用パッシブセンサーです。人体から放射される熱線を捉えるため、送信機・受信機を対向させる必要がなく、建物の外壁沿いやフェンスラインの防犯に最適です。

型番： PIR-50N
製品名： 屋外用パッシブセンサー面警戒型
検出方式： パッシブインフラレッド方式 (デュアルツイン素子)
最大警戒距離： 50m（面警戒：12対24本）
設置場所： 屋外・屋内（壁面取付）
電源電圧： DC9V 〜 30V (極性なし)

資料ダウンロード

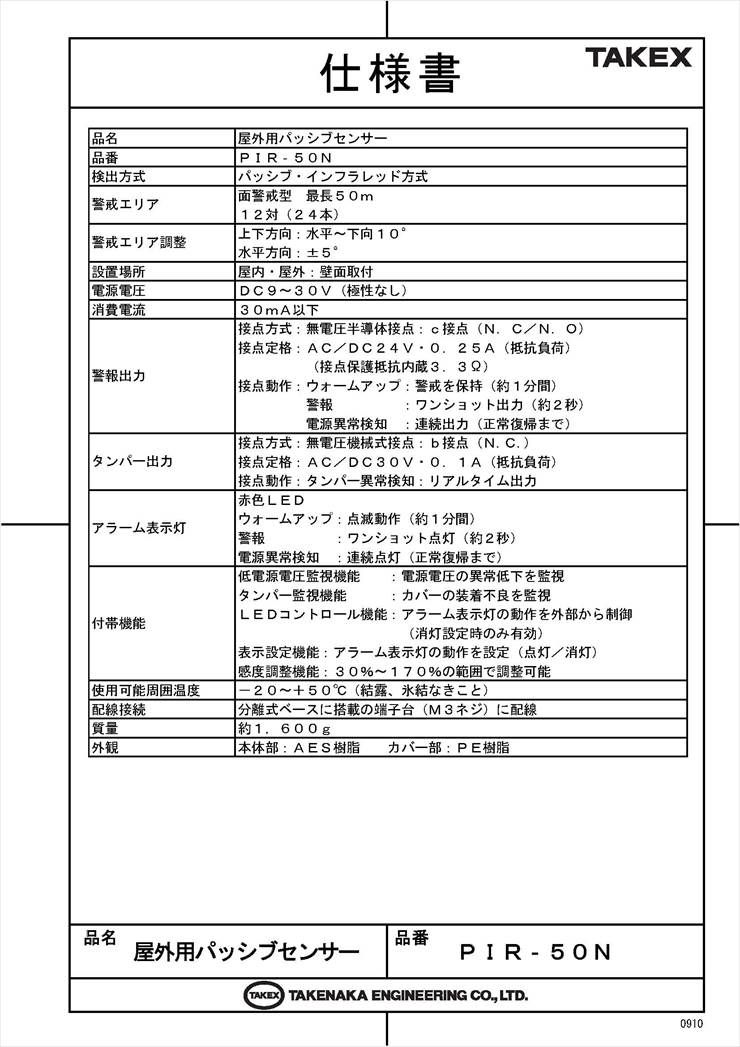

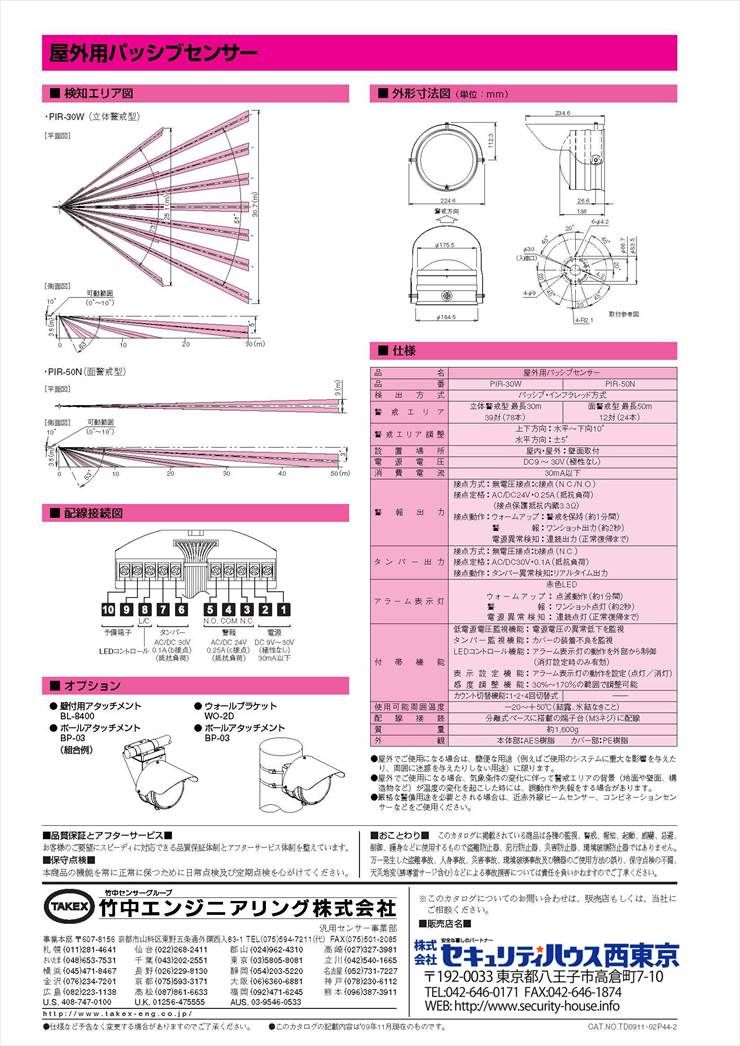

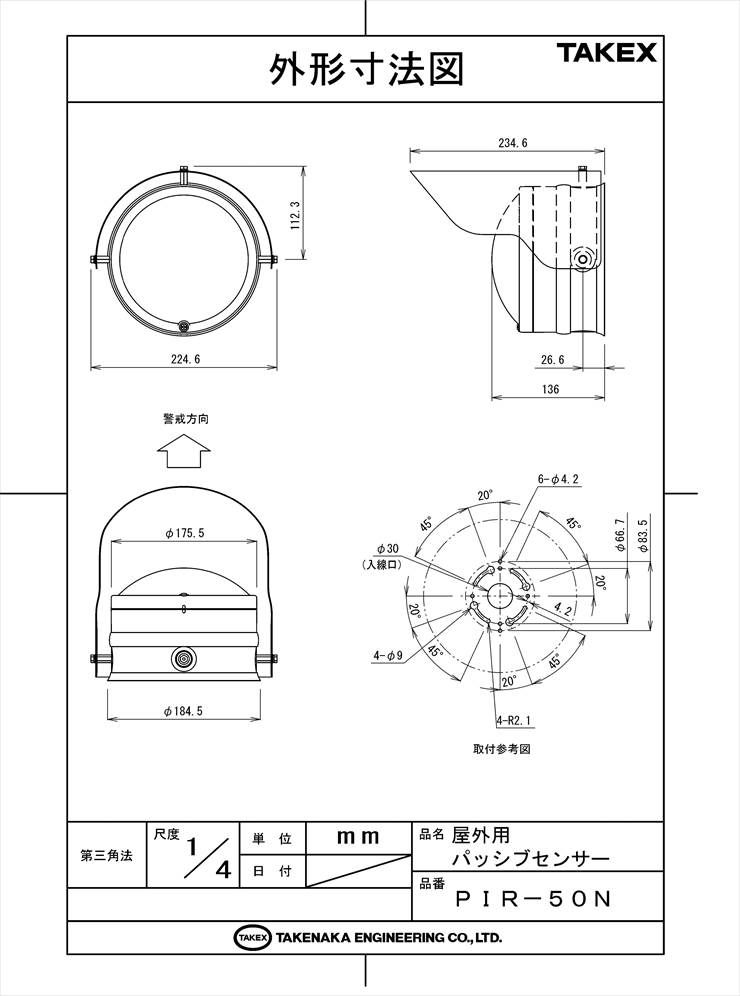

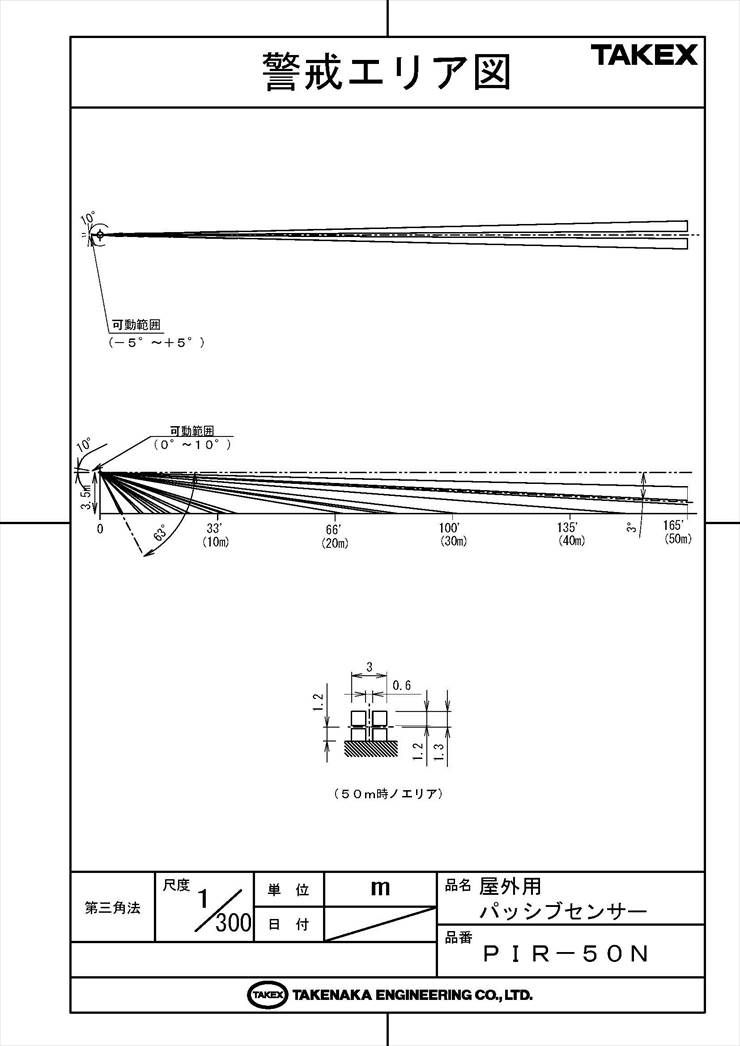

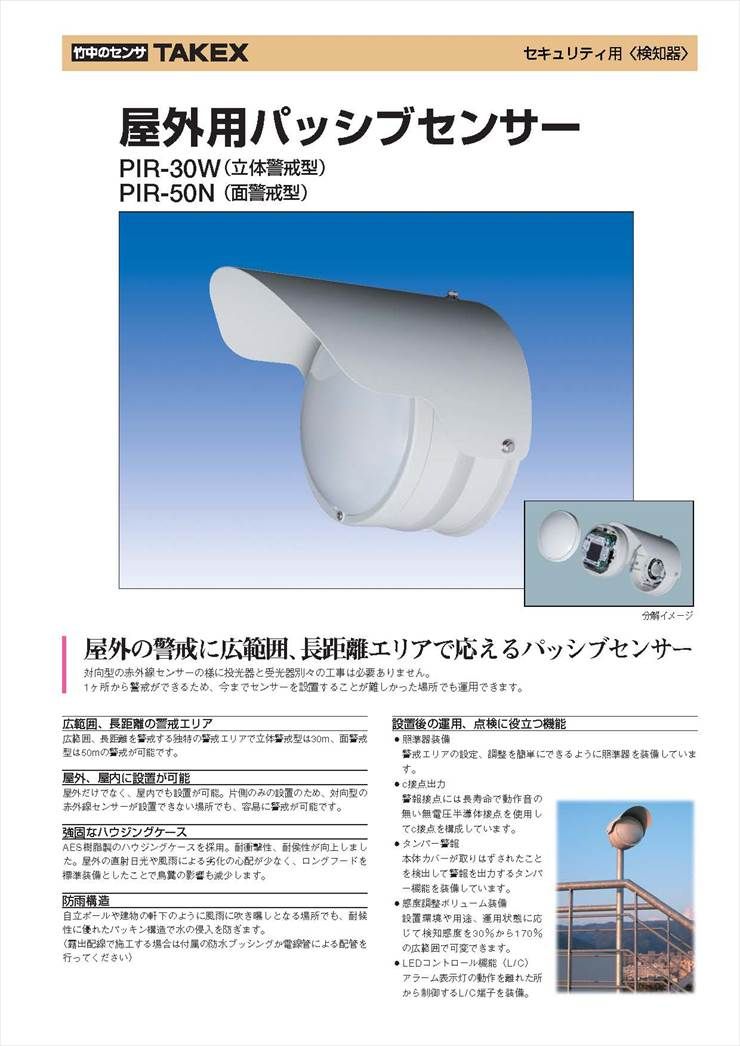

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

建物外壁沿いの境界監視
長いフェンスラインの侵入検知
窓際やシャッター前のカーテン警戒
対向型センサーが設置困難な場所

導入前に確認したいポイント

設置高さは2.0m?3.5m以内か
検知軸を横切る動線が確保できるか
エリア内に揺れる樹木などがないか
ガラス越しの検知はできません

特長

広範囲・長距離の「面警戒」エリア

特殊設計の反射鏡ユニットにより、最大50mの超長距離警戒を可能にしました。12対（24本）の鋭い検知ゾーンを形成し、空間を平面状にカバーするため、直線的な境界警備において非常に高いパフォーマンスを発揮します。

屋外設置に対応する堅牢な防雨構造

耐衝撃性・耐候性に優れたAES樹脂製ハウジングを採用。さらに鋼板製ロングフードを標準装備し、直射日光や雨、鳥糞の影響を最小限に抑えます。IP55相当の防雨構造により、過酷な屋外環境でも安定した運用が可能です。

設置・点検をサポートする充実の機能

エリア調整を容易にする「照準器」の装備に加え、感度を30%?170%の範囲で調整できるボリュームを搭載。アラーム表示灯の動作を外部から制御できるL/C端子や、電源電圧の異常低下を監視するフェイルセーフ機能も備えています。

    選定時に評価したい強み
    長距離カバー： パッシブ方式でありながら50mの警戒距離を実現。
施工性： 片側設置のみで完結するため、配線工数を大幅に削減。
高耐久： 樹脂+板金フードのハイブリッド構造で屋外露出設置に強い。
保守性： LEDコントロール機能により、高所設置後も地上から動作確認が可能。



施工・設置ガイド

項目	設計・施工時の注意点
設置高さ	2.0m 〜 3.5m の範囲で設置してください。
検知動線	人体の動線が検知エリアを「横切る」ように配置するのが最も効果的です。
角度調整	上下方向（水平〜下向10°）、水平方向（±5°）の微調整が可能です。
屋外運用	気象条件による背景温度変化で誤動作の可能性があるため、重大な影響を与える用途ではコンビネーションセンサー等との併用を推奨します。

LED表示とステータス

LED表示（赤色）	状態	詳細
点滅（約1分間）	ウォームアップ	電源投入直後の安定化時間です。
点灯（約2秒）	警報出力	物体を検知し、警報接点を出力しています。
連続点灯	電源異常	電源電圧が約8V以下に低下しています。

配線・端子仕様

端子番号	名称	内容
1・2	電源入力	DC9 〜 30V (極性なし)
3・4・5	警報出力	無電圧半導体接点 (c接点: N.C./COM/N.O.)
6・7	タンパー出力	無電圧機械接点 (b接点: N.C.) ※カバー開検知
8	L/C入力	LEDコントロール端子 (外部からLED動作を制御)

【DIPスイッチ設定の注意】
PIR-50Nでは、カウント設定機能（スイッチ2, 3, 4）は使用できません。誤動作防止のため、必ず すべてOFF の状態で使用してください。

製品仕様

項目	内容
品名	屋外用パッシブセンサー
品番	PIR-50N
検出方式	パッシブインフラレッド方式 (デュアルツイン素子+カウント処理)
警戒エリア	面警戒型最長50m 12対 (24本)
警戒エリア調整	上下方向 : 水平〜下向10° 水平方向 : ±5°
電源電圧	DC9 〜 30V (極性なし)
消費電流	30mA以下
警報出力	・接点方式：無電圧半導体接点 : c接点 (N.C./N.O.) ・接点定格：AC/DC24V・0.25A(抵抗負荷) 接点保護抵抗内蔵3.3Ω ・接点動作：ウォームアップ(約1分間)、警報(約2秒)、電源異常(連続出力)
タンパー出力	・接点方式：無電圧接点 : b接点 (N.C.) ・接点定格：AC/DC30V・0.1A (抵抗負荷) ・接点動作：カバー取り外し時にリアルタイム出力
アラーム表示灯	赤色LED (ウォームアップ点滅、警報時点灯、電源異常時連続点灯)
付帯機能	低電源電圧異常監視、タンパー監視、LEDコントロール(L/C)、表示設定、感度調整(30%〜170%)
使用可能周囲温度	-20〜+50℃ (結露、氷結なきこと)
設置場所	屋外・屋内:壁面 (別売品でポール取付可)
防水規格	IP55相当
配線接続	分離式ベース内端子台 (M3ネジ)
質量	約1,600g
外観	本体・カバー：樹脂、フード：板金 (ホワイト)

FAQ

Q：最大何メートルまで検知できますか？ A：面警戒（カーテン状）で最長50mまで警戒可能です。

Q：室内でも使用できますか？ A：はい、屋内・屋外問わず壁面への設置が可能です。

Q：ガラス越しに外の人を検知できますか？ A：いいえ。パッシブインフラレッド方式はガラスを通る遠赤外線を遮断するため、ガラス越しの検知はできません。

Q：電源のプラスマイナスを間違えても大丈夫ですか？ A：本製品は極性なし（無極性）設計のため、DC9V?30Vの範囲内であればプラスマイナスを問わず接続可能です。

Q：感度調整はどのように行いますか？ A：本体内部のボリュームにより、30%から170%の範囲でアナログ調整が可能です。

Q：LEDがずっと点灯しているのですが、故障ですか？ A：電源電圧が8V以下に低下している場合に「電源異常」として連続点灯します。テスターで電圧を確認してください。

Q：おすすめの設置高さは？ A：2.0mから3.5mの高さを推奨しています。

Q：ペットなどが通っても反応しますか？ A：面警戒エリア内の温度変化に反応するため、犬や猫などの動物が通過した場合も検知する可能性があります。

Q：タンパー出力とは何ですか？ A：センサーのカバーが無理やり外されたり、いたずらされた際に信号を出力する機能です。

Q：霧や雨の日でも動作しますか？ A：防雨構造（IP55相当）ですので動作しますが、激しい気象変化で背景温度が急変すると誤動作の原因になる場合があります。

屋外用パッシブセンサー 面警戒型 TAKEX 竹中エンジニアリング [PIR-50N]
