屋外・屋内用パッシブセンサ送信機 [TXF-127W(BL)]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）屋外・屋内用パッシブセンサワイヤレス送信機小電力セキュリティシステム

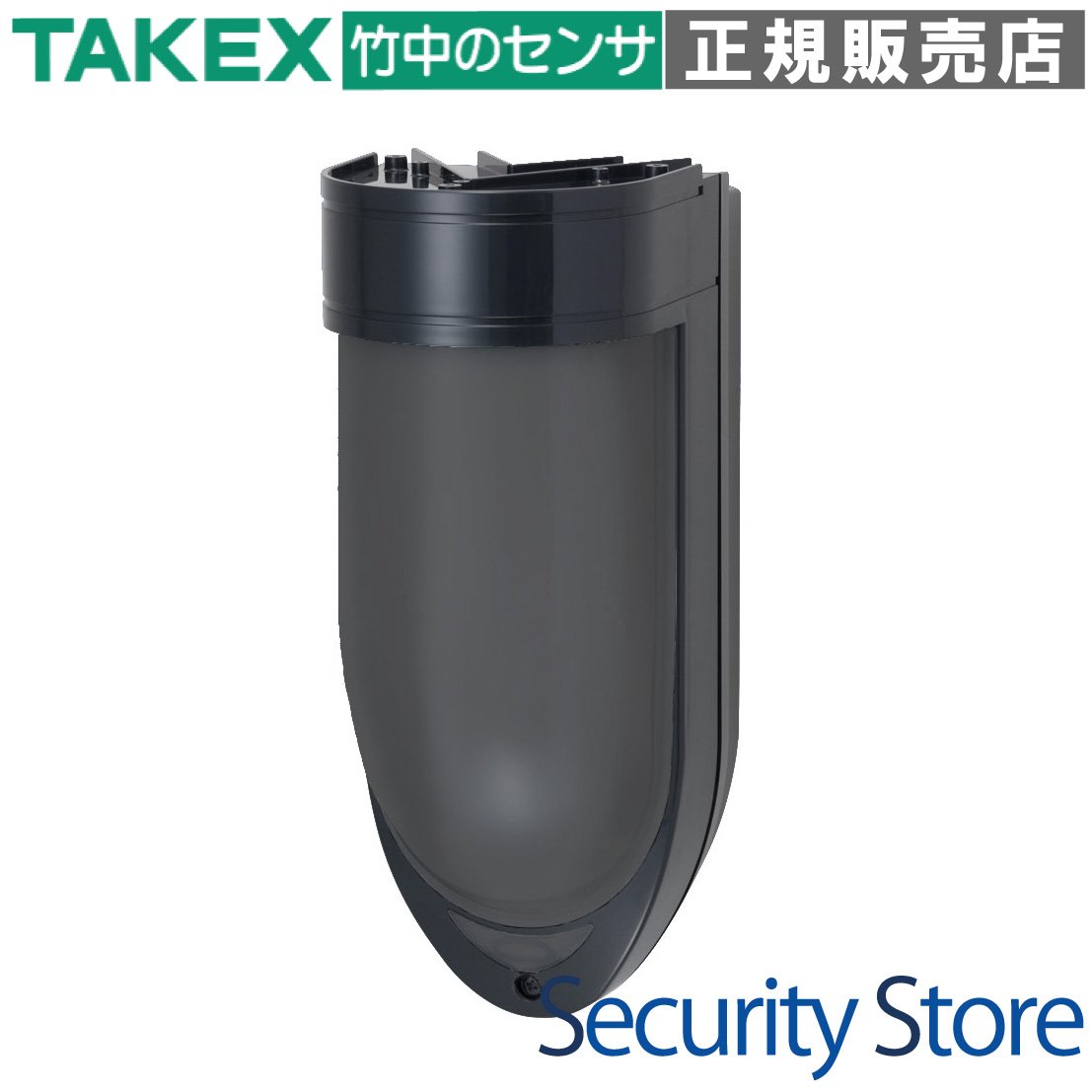

TXF-127W(BL) 屋外・屋内用パッシブセンサ送信機

TXF-127W(BL)は、独自のトリプルミラー方式と高度なファジィ信号処理を採用した、完全ワイヤレスの屋外・屋内兼用パッシブセンサ送信機です。配線工事不要で設置でき、屋外環境特有の誤動作要因を極限まで排除しながら、高い検知性能と最大6年の長寿命運用を実現します。

型番： TXF-127W(BL)
製品名： 屋外・屋内用パッシブセンサ送信機（ブラック）
検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
電源： 専用リチウム電池（LS33600）×1本または2本
設置場所： 屋外・屋内の壁面（IP55相当・防雨構造）
通信性能： 426MHz帯小電力ワイヤレス（見通し約100m）

資料ダウンロード

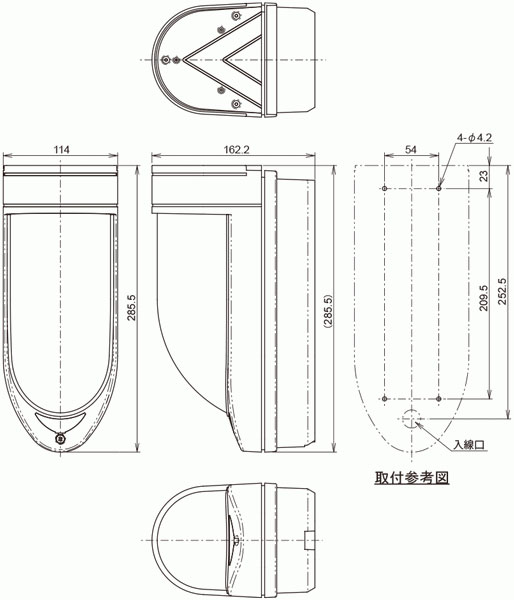

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

資材置場や駐車場などの敷地境界監視
配線工事が困難な既設建築物へのセキュリティ導入
一般住宅やオフィスビル外周の侵入監視
仮設現場やイベント会場の警戒システム

導入前に確認したいポイント

受信機との間に電波を遮る金属障害物がないか
取付高さ（2.0m〜6.0m）に応じた運用モードの設定
警戒エリア内に揺れる樹木や排気熱源がないか
専用電池（LS33600）の予備確保

特長

独自のトリプルミラー方式による高精度検知

センサー内部に3組の光学系ユニットを内蔵し、それぞれに新規開発のツイン型素子を搭載。3層のミラーによって構成される高密度な警戒エリアは、隙間のない立体的な警戒を可能にします。独自の配置設計により、人体とそれ以外の熱源を的確に判別し、誤動作を大幅に低減します。

第2世代ファジィ信号処理アルゴリズム

屋外環境で発生しやすい外乱光、小動物の動き、気象条件によるノイズを高度なファジィ論理演算基板によって処理します。致命的な「失報」と「誤報」を極限まで排除し、プロ仕様の信頼性を提供します。

最大6年の電池長寿命設計

付属の専用リチウム一次電池1本で約3年間の運用が可能です。さらに電池を2本装填することで、最大約6年（1日100回送信時）という驚異的な長寿命化を実現。メンテナンスコストの低減に大きく貢献します。

4周波切替対応の小電力ワイヤレス

無線部には426MHz帯を採用し、4つの周波数を切り替えて運用可能。同一エリア内での複数台設置による混信を防止します。電波到達距離は見通し100mを誇り、中継器を使用することでさらに広範囲のシステム構築が可能です。

柔軟な取付高さ（2.0m〜6.0m）への対応

人が容易に触れられない高所（最大6m）への設置に対応しており、センサーへのいたずら防止に効果的です。運用モードの切り替えにより、低所から高密度な高所警戒まで、現場の状況に合わせた最適な検知性能を発揮します。

小動物による誤動作を低減する「ペットモード」

ミラーごとに独立した検出部とインテリジェントな信号処理により、猫などの小動物をキャンセル。さらに「ペットモード」を選択すれば、体高50cm程度の中型犬などがいる環境でも運用が可能です。

セキュリティ性を高めるステルスデザイン

外灯のようなデザインを採用。内部のミラーが可動してエリア調整を行う構造のため、外観からはセンサーがどの方向を向いているか判別しにくく、侵入者による死角の推測を防ぎます。さらにバードストッパーを標準装備し、鳥の飛来による誤検知も防止します。

照準機能とエリアマスクシートによる確実な調整

内蔵の照準レバーと照準LEDにより、目視で警戒エリアを確認しながら最適な角度調整が行えます。また、特定の誤動作要因がある場合は、付属のエリアマスクシートで物理的に特定ゾーンを無効化できるため、現場に合わせた緻密なエリア設計が可能です。

充実した自己診断・監視機能

回路破損を監視する「自己診断機能」、電池電圧低下を知らせる「ローバッテリー報知」、機器の健全性を定期的に通知する「定期送信機能」、さらにカバー開閉を検知する「タンパー機能」を搭載。24時間365日の安定稼働を支えます。

    選定時に評価したい強み
    施工性： 配線不要の完全ワイヤレス設計により、工事時間を大幅に短縮可能。
信頼性： トリプルミラー×ファジィ処理による、屋外パッシブ最高クラスの誤報耐性。
運用性： 電池2本対応によるメンテナンスサイクルの長期化。
防犯性： 高所取付と外観からの検知方向不明化による、高度なセキュリティ設計。



LED表示パターン解説

状態	LED表示（アラーム表示灯/赤）	備考
ウォームアップ	1秒周期の等間隔点滅	電源投入後、約1分間継続
侵入検知	約1秒間の連続点灯	ウォークテストモード時のみ動作
ローバッテリー	短連装点滅（0.1s点灯-0.1s消灯×2、0.6s休止）	電池交換が必要なサイン
自己診断異常	ローバッテリーと同一の点滅	内部回路異常の検知
照準位置異常	連続高速点滅（0.15s周期）	照準レバーの戻し忘れ警告
タンパー異常	間欠連装点滅	カバーが開いている、または閉塞直後

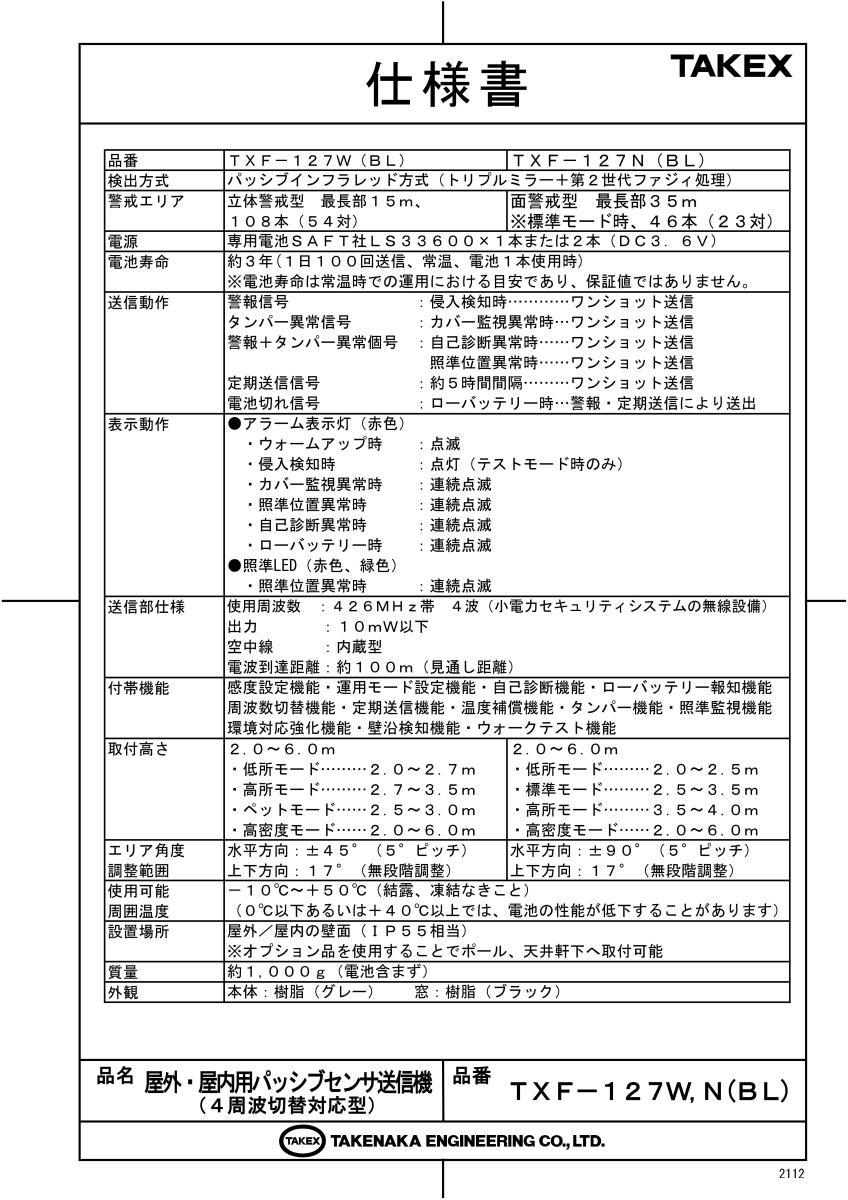

製品仕様

項目	内容
型番	TXF-127W(BL)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）

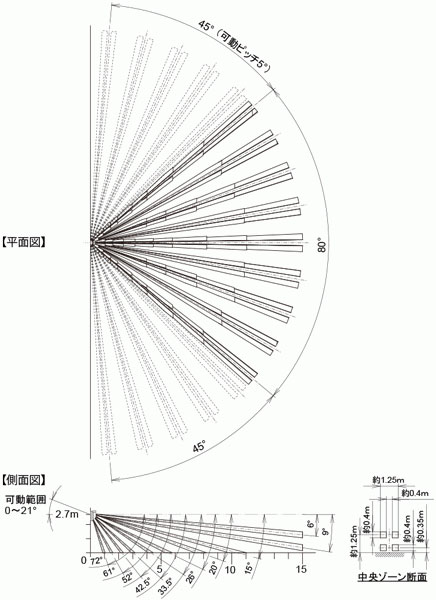

警戒エリア	立体警戒型：最長部15m、108本（54対）、水平角約90°
電源	専用リチウム電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時） ※目安値
送信動作	警報信号（侵入）、タンパー信号、自己診断信号、定期送信信号、電池切れ信号
無線仕様	426MHz帯 4波切替（小電力セキュリティシステム） / 出力10mW以下
電波到達距離	約100m（見通し距離）
取付高さ	2.0m〜6.0m（低所/高所/ペット/高密度各モードによる）
エリア角度調整	水平：±45°（5°ピッチ）、上下：17°（無段階）
付帯機能	感度設定、環境対応強化、壁沿検知、ウォークテスト、温度補償、タンパー
使用温度範囲	-10℃ 〜 +50℃（結露・凍結なきこと）
設置場所 / 等級	屋外・屋内の壁面 / IP55相当（防雨構造）
外観 / 質量	本体：樹脂（グレー）、窓：樹脂（ブラック） / 約1,000g（電池含まず）

FAQ

Q：電池寿命はどれくらいですか？ A：付属の専用電池1本で、1日100回送信の条件下において約3年間です。電池を2本使用することで、約6年まで延ばすことが可能です。

Q：屋外で使用しても雨の影響は受けませんか？ A：IP55相当の防雨構造ですので、屋外の壁面にそのまま設置可能です。ただし、故意に水をかけるなどの行為は避けてください。

Q：ペットを飼っている庭でも使えますか？ A：はい、「ペットモード」を搭載しており、中型犬（体高50cm程度）までの小動物をキャンセルして検知することが可能です。

Q：最大何メートルまで検知できますか？ A：最長部で15mの警戒距離があります。取付高さや運用モード、エリアセレクターの設定により調整可能です。

Q：配線工事は本当に不要ですか？ A：はい。電池駆動かつ無線送信方式のため、電源線も信号線も一切不要です。

Q：電池が切れそうになったらわかりますか？ A：本体のアラーム表示灯が特定の点滅パターンでお知らせするほか、受信機側にも電池切れ信号を送信して通知します。

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。建物内や障害物がある場合は距離が短くなるため、設置前の電波テストを推奨します。

Q：センサーの向きを侵入者に悟られたくありません。 A：本製品は外灯のようなデザインを採用し、内部のミラーを動かして調整する構造のため、外から見ても検知方向が非常にわかりにくくなっています。

Q：夏場の温度上昇による誤報はありますか？ A：温度補償回路と第2世代ファジィ信号処理を搭載しており、気温と人体の温度差が少なくなる夏場でも安定した検知性能を発揮します。

Q：複数台設置すると混信しませんか？ A：4つの周波数（F1〜F4）を切り替えることができるため、隣接する場所に複数台設置しても混信を回避できます。
