屋外・屋内用パッシブセンサ送信機 [TXF-127W(G)]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX 屋外・屋内用パッシブセンサーワイヤレス送信機防雨構造(IP55)

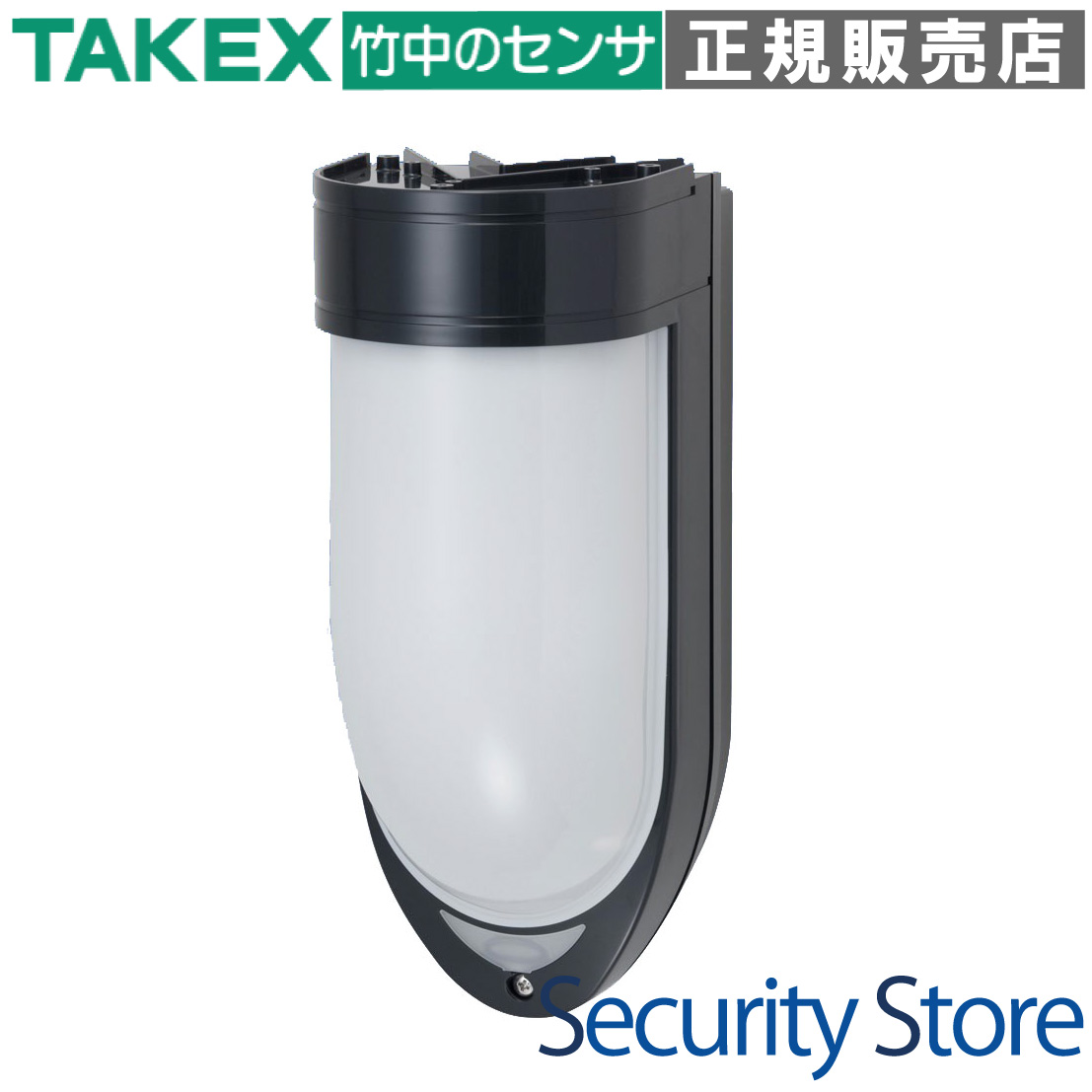

TXF-127W(G) 屋外・屋内用パッシブセンサ送信機

独自のトリプルミラー方式と高度なファジィ信号処理を採用した、完全ワイヤレスの屋外・屋内用セキュリティセンサーです。配線困難な場所でも、高い検知性能と誤動作の極小化を両立した強固な警戒網を構築できます。

型番： TXF-127W(G)
検出方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
電源： 専用リチウム電池（SAFT社製 LS33600）※完全配線レス
通信： 小電力ワイヤレス（426MHz帯・4周波切替対応）
主な用途： 敷地境界監視、重要施設外周、資材置場、駐車場、高天井の屋内空間

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

電源・信号線の配線が困難な屋外エリア
広大な敷地の外周・境界警戒
犬や猫などの小動物が侵入する環境
取付高さが制限される高所（最大6m）
死角を作れない重要資産の保管場所

導入前に確認したいポイント

受信機との間に電波を遮る遮蔽物がないか
取付高さに合わせた運用モードの設定（低所/高所/ペット/高密度）
電池寿命に影響する「規制送信時間」の適切な設定
周囲に急激な温度変化（室外機・排気口）がないか

特長

独自のエリアを構成するトリプルミラー方式

センサー内部に3組の光学系ユニットを搭載し、それぞれに新規開発のツイン型素子を採用。3つのエリアを独立して監視し、信号処理で統合判定することで、屋外特有の複雑な環境下でも安定した検知を実現し、誤動作を大幅に低減します。

高容量電池採用による最大6年の長寿命運用

標準付属の電池1本で約3年間の運用が可能（1日100回送信時）。さらに電池ケースが2つあり、電池を2本増設することで最大約6年の長寿命化が可能です。メンテナンス頻度を劇的に減らし、運用コストを抑制します。

4周波切替対応の小電力ワイヤレス通信

小電力セキュリティシステム無線設備として426MHz帯を採用。4つの周波数を切り替えることで、近隣のワイヤレス機器との混信を回避。見通し距離約100mの広範囲な通信が可能です。

取付高さ2.0mから最大6.0mまで柔軟に対応

標準的な低所設置だけでなく、最大6.0mの高所設置にも対応。人が容易に触れない高さに設置することで、センサー本体へのいたずらや破壊を未然に防ぎます。設置場所の制約を受けにくいフレキシブルな設計です。

小動物や鳥による誤動作を高度にパージ

トリプルミラーによる独立検出と高度なアルゴリズムにより、猫や中型犬（体高50cm程度）による誤動作を低減するペットモードを搭載。また、天面にバードストッパー（別売）を装着することで、鳥の飛来による誤報も防止可能です。

抜けのない警戒を可能にする高密度エリア設計

隙間のない高密度な警戒エリアを構成し、侵入者の抜けを許しません。さらにミラーユニットは水平±45°、上下17°の調整が可能で、設置環境に合わせた最適なエリアチューニングが可能です。

視覚的にエリアを確認できる「照準機能」

センサー内部の照準LEDを点灯させることで、警戒エリアの最長到達点を目視で確認できます。テスター等の機器を使わずとも、現場で確実に検知範囲を合わせられるプロ仕様の調整機能です。

セキュリティ性を高める秘匿性の高いデザイン

外灯のようなデザインを採用しており、外部からミラーの向きや警戒方向を推測されにくい構造です。犯罪者の予備調査に対する抑止力と、実際の検知回避を防ぐ効果を併せ持っています。

    選定時に評価したい強み
    高い環境耐性： IP55相当の防雨構造と、第2世代ファジィ処理による屋外誤報対策。
施工性の高さ： 完全ワイヤレスのため、配管・配線工事が不要。工期とコストを大幅短縮。
保守の容易さ： 電池切れ信号や定期送信機能により、システムの異常や電池寿命を遠隔で把握可能。
確実なタンパー監視： 本体カバーの開放を即時に検知して送信する、プログレードの防犯機能。



施工・設置ガイド

本機は設置高さと内部の「運用モード設定」を一致させることが極めて重要です。以下の設定表に基づき、施工現場に合わせて調整してください。

運用モード	推奨取付高さ	主な特徴
低所モード	2.0m 〜 2.7m	標準的な設置。小動物耐性と検知性能のバランスが良いモード。
高所モード	2.7m 〜 3.5m	少し高い位置から見下ろす設置に適したモード。
ペットモード	2.5m 〜 3.0m	犬・猫などの小動物誤報を最小化する特殊モード。
高密度モード	2.0m 〜 6.0m	高所からの監視や、検知感度を最優先する場合に使用。

LEDインジケーターの挙動（トラブルシューティング）

LED表示（赤色）	機器の状態・原因	処置・対策
1秒周期の等間隔点滅	ウォームアップ（電源投入直後）	約1分間で終了します。
短連装点滅（3連発）	電池切れ / 自己診断異常	電池を新品に交換してください。
高速連続点滅	照準レバー戻し忘れ	照準レバーを定位置（左端）に戻してください。
間欠連装点滅	タンパー異常（カバー開閉）	カバーを閉め、動作検知を2回行って解除。

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサ送信機
品番	TXF-127W (G)
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	立体警戒型　最長部15m、108本（54対）
電源	専用電池SAFT社LS33600×1本または2本（DC3.6V）
電池寿命	約3年（1日100回送信、常温、電池1本使用時）※最大約6年（2本使用時）
送信動作	警報信号、タンパー異常信号、自己診断異常、定期送信信号、電池切れ信号
送信部仕様	426MHz帯 4周波切替（小電力セキュリティシステム）出力10mW以下
電波到達距離	約100m（見通し距離）
取付高さ	2.0m 〜 6.0m（モード設定による）
角度調整範囲	水平方向：±45°（5°ピッチ）、上下方向：17°（無段階）
使用温度範囲	－10℃ 〜＋50℃（結露・凍結なきこと）
設置場所	屋外／屋内の壁面（別売オプションでポール、天井、軒下可）
保護等級	IP55相当
外観	本体：樹脂（グレー）
質量	約1,000g（電池含まず）
付帯機能	感度設定、運用モード設定、自己診断、ローバッテリー報知、定期送信、温度補償、タンパー、照準監視、環境対応強化、壁沿検知、ウォークテスト

FAQ

Q：電池は市販の乾電池を使用できますか？ A：いいえ、市販の乾電池は使用できません。指定の専用リチウム電池「SAFT社製 LS33600 (DC3.6V)」を必ずご使用ください。

Q：電池寿命を延ばす方法はありますか？ A：はい、電池を2本並列で挿入することで、寿命を約6年に延ばすことが可能です。また、内部スイッチで「規制送信時間」を長く設定することでも消耗を抑えられます。

Q：電波が届かない場合はどうすればいいですか？ A：別売の「屋外用中継機」を導入することで、電波到達距離を延長することが可能です。

Q：ガラス越しに人を検知することはできますか？ A：いいえ、パッシブインフラレッド方式（遠赤外線検知）の特性上、ガラスや透明アクリル板は透過しません。遮蔽物がない場所に設置してください。

Q：夏場に検知性能が落ちることはありますか？ A：人体温度と周囲温度の差が少なくなると感度が低下する場合があります。その際は内部の感度設定スイッチを「130%」に変更して調整してください。

Q：ペットがいても誤報になりませんか？ A：運用モードを「ペットモード」に設定し、推奨取付高さ（2.5m〜3.0m）に設置することで、猫や中型犬程度の小動物による誤動作を大幅に軽減できます。

Q：雨に当たっても大丈夫ですか？ A：IP55相当の防雨構造ですので、屋外の雨が当たる場所への直接設置が可能です。ただし、水没する場所には設置しないでください。

Q：定期送信信号とは何ですか？ A：約5時間間隔で「機器が正常に稼働していること」を知らせる信号を受信機に送る機能です。電波の不達や機器の盗難をいち早く検知できます。

Q：15mより短い距離で検知させたい場合は？ A：付属の「エリアマスクシート」をミラーに貼り付けることで、物理的に特定の検知ラインを無効にし、警戒距離を短縮できます。

Q：登録方法は簡単ですか？ A：受信機を登録モードにし、本機の前で手を振って検知（発報）させるだけでペアリングが完了します。
