TAKEX（竹中電子工業） ディスタンスセンサー 距離限定反射形 AC/DCフリー電源 IP65防水

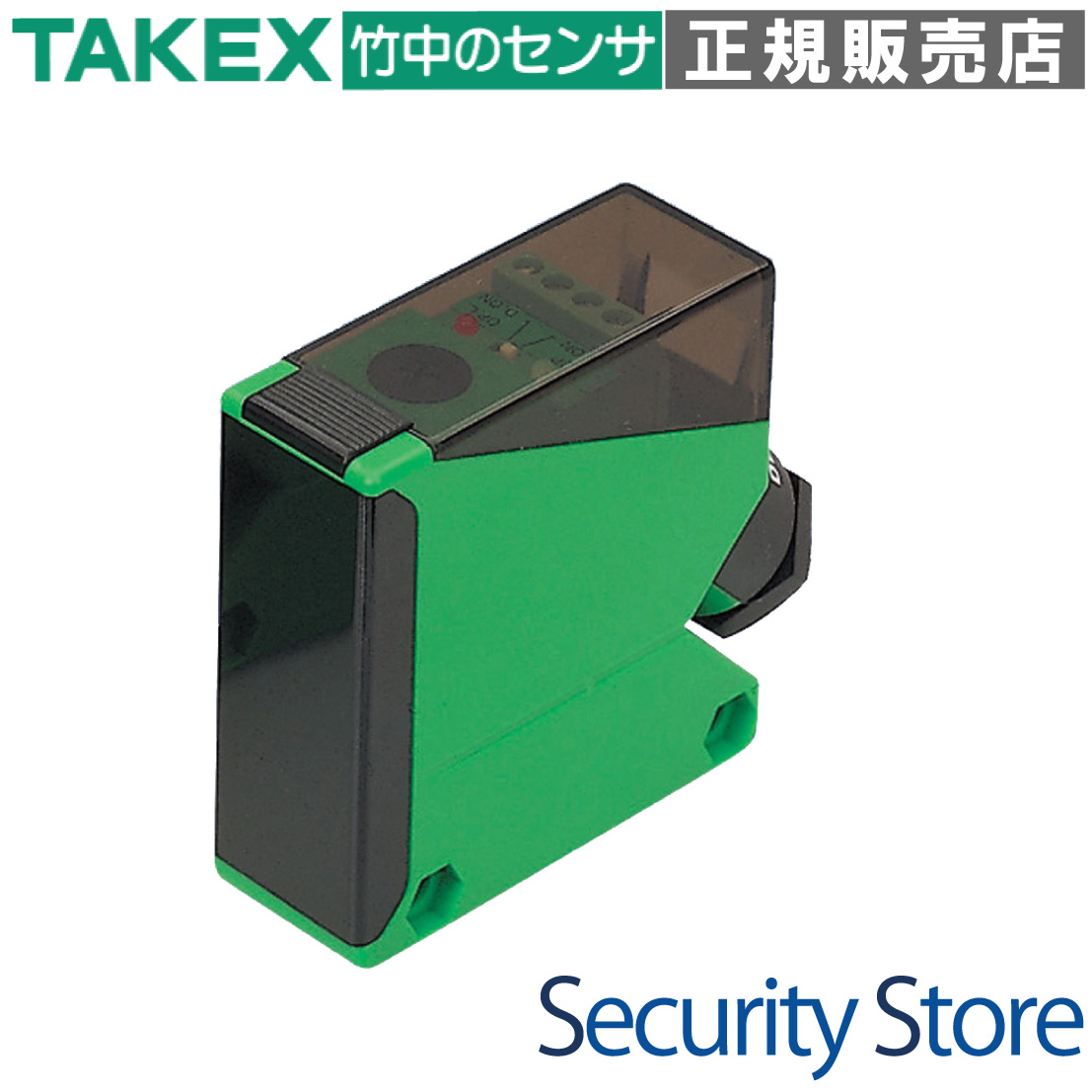

DL-S200P ディスタンスセンサー 検知距離0.2〜2m

三角測距方式を採用し、対象物の色や材質に左右されず安定した距離測定が可能な、長距離対応のディスタンスセンサーです。

設定距離外の背景を完全に無視できる「背景キャンセリング能力」を備え、コンベア上のワーク検出や設備の自動化に最適です。AC/DC 24〜240Vのマルチ電源対応とリレー出力により、既存設備への導入もスムーズに行えます。

  • 型番： DL-S200P
  • 方式： 距離限定反射形（三角測距方式）
  • 検知距離： 0.2m 〜 2m（調整可能）
  • 電源電圧： AC / DC 24 〜 240V ±10%
  • 出力形式： リレー出力 1a（無電圧接点）
  • 保護構造： IP65（防噴流形）
DL-S200P ディスタンスセンサー

資料ダウンロード

外形寸法図（GIF）

この製品が向いている用途

  • 工場ラインのワーク通過検出
  • パレットの積み上げ高さ監視
  • 背景にコンベアや床がある場所での検出
  • 色の異なる対象物が混在するライン
  • AC/DC電源が混在する現場の設備改修

導入前に確認したいポイント

  • 対象物の移動方向は「左右」が推奨です
  • 背景が鏡面体の場合は傾けて設置してください
  • 取付トルクは 0.8N・m 以下を厳守してください
  • ケーブル外径は Φ9 〜 11mm が適合します

特長

高精度な「三角測距方式」を採用

投光した赤外線が対象物から戻る「角度」で距離を計算します。従来の光量判別式とは異なり、対象物が白くても黒くても、あるいは光沢があっても検出距離の変化が極めて少なく、安定した運用が可能です。

背景の影響を排除するキャンセリング機能

設定した検出距離よりも遠くにある物体（床、壁、機械フレーム等）からの反射光は、受光素子の遠距離エリアに結像するため、どれほど明るい色であっても「無視」することができます。誤作動のリスクを劇的に低減します。

AC/DC 24〜240Vのフリー電源仕様

AC100V/200V、DC24Vなど、現場のあらゆる制御電源をそのまま利用可能です。トランスや別途電源ユニットを用意する必要がなく、国内外の幅広い設備に柔軟に対応します。電源の極性も問いません。

汎用性の高い「リレー接点出力」

1a接点のリレー出力を装備しており、PLC（シーケンサ）への入力はもちろん、小型の回転灯やブザー、マグネットコンタクタを直接駆動させることも可能です。システム構成を簡素化できます。

レンズの汚れに強い光学設計

反射光の「位置」を判別する仕組みのため、ホコリや油膜で受光量が多少低下しても、位置関係さえ維持されていれば正確に検知を継続します。メンテナンス頻度を抑えたい過酷な現場に適しています。

IP65の堅牢な防水・防塵構造

端子台接続方式でありながら、専用のブッシングと確実なカバーロック機構によりIP65の保護構造を実現。水がかかる環境や粉塵の多い木工・建材工場などでも安心して設置いただけます。

「入光安定表示灯」による容易な調整

動作を示す赤色LEDに加え、受光量に十分な余裕があることを示す緑色LED（UP）を装備。現場での設置時に、振動や汚れによる影響を受けにくい最適な設置ポイントを一目で判断できます。

NEAR-FARボリュームによる柔軟な距離設定

0.2mから最大2mまでの広範囲で、現場に合わせた微調整が可能です。光学式の距離調整ボリュームにより、直感的なセッティングが行えます。一度設定すれば、デジタル設定のような消失リスクもありません。

選定時に評価したい強み

  • 材質不問： 色や光沢に関わらず「距離」で確実に捉える安定性。
  • 電源フリー： AC/DC 24〜240V対応で電源確保の悩みを解消。
  • 直接駆動： 3Aの大容量リレー接点により周辺機器との連携が容易。
  • 高信頼性： 稼働状態が一目でわかる2色LEDインジケーター搭載。

施工・設置ガイド

本機は光学的特性を利用するため、設置方向が重要です。対象物が光軸を横切る「左右方向」の移動に対して最も高い精度を発揮します。上下方向の移動では検知境界で出力が不安定になる可能性があるため、設置角度にご注意ください。

確認項目 この製品での考え方
取付方向 センサー正面から見て「左右」の横切り移動が最適です。
背景の鏡面体 ステンレス板などが背面にある場合、数度傾ける「チルト設置」を推奨。
配線ケーブル 防水性（IP65）維持のため、外径 Φ9.0〜11.0mm の円形ケーブルを使用してください。
締め付けトルク ケース割れ防止のため、0.8N・m 以下で固定してください。

LED表示と動作状態

インジケーター 色 状態の意味
OP.L（動作表示灯） 赤色 出力ON時に点灯。L.ON設定なら検知時に点灯します。
UP（入光安定表示灯） 緑色 受光量が規定の余裕度を持って安定している場合に点灯。
緑点灯 ＋ 赤点灯 ー 理想的な検知状態です（L.ON時）。
緑消灯 ＋ 赤点灯 ー 検知はしていますが余裕がありません。清掃や再調整を推奨します。

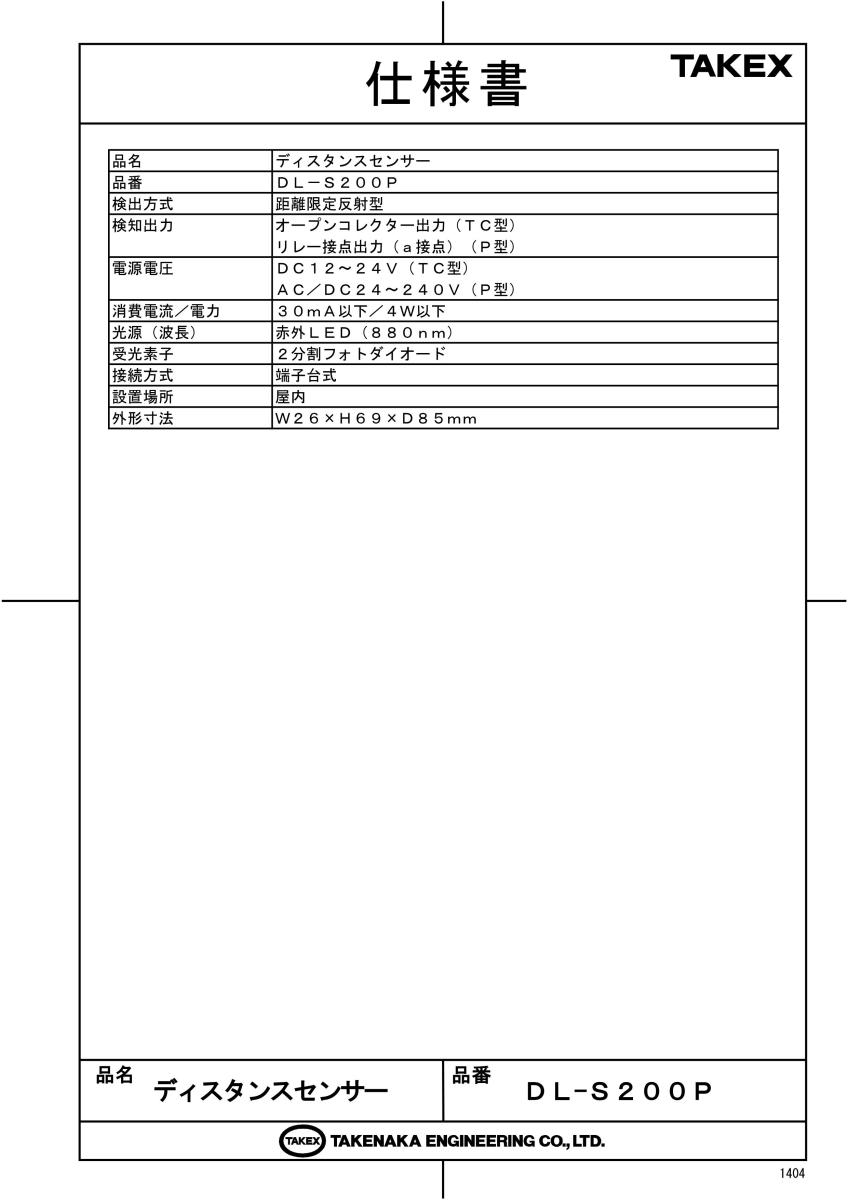

製品仕様

項目 内容
品名 ディスタンスセンサー
品番 DL-S200P
検出方式 距離限定反射形（三角測距方式）
検出距離 0.2m 〜 2m（200×200mm白画用紙にて）
操作電源 AC / DC 24 〜 240V ±10% 50 / 60Hz
消費電流/電力 DC時: 30mA以下 ・ AC時: 4W以下
出力モード リレー出力 1a（AC250V 3A以下 抵抗負荷 / DC30V 3A以下 抵抗負荷）
動作モード ライトオン / ダークオン 切換スイッチ装備
応答時間 20ms 以下
応差（ヒステリシス） 検出距離の10%以下
投光用光源 赤外LED（波長 880nm）
受光用素子 2分割フォトダイオード
表示灯 OP.L（赤色LED：動作表示）、UP（緑色LED：入光安定表示）
調整機能 NEAR-FAR光学式距離調整VR、L.ON/D.ON切換スイッチ
使用周囲温度 / 湿度 -25 〜 +55℃（氷結不可） / 35 〜 85%RH（結露不可）
保護構造 IP65
材質 本体：ポリカーボネイト、前面・端子カバー：アクリル
質量 約170g（取付金具 約60g 含む）

FAQ

Q：黒色のワークでも2mまで検知できますか？ A：三角測距方式のため色の影響は受けにくいですが、黒色は反射率が低いため、白色に比べると最大検出距離が短くなる場合があります。実機での確認を推奨します。
Q：DC24Vで使用する場合、極性はありますか？ A：AC/DCフリー電源のため、DC24V接続時に端子1・2の極性を気にする必要はありません。どちらにプラスを繋いでも動作します。
Q：背景にあるコンベアを検知してしまいます。 A：NEAR-FARボリュームを調整してください。対象物を置かない状態で、背景を検知しなくなる（赤LEDが消える）ギリギリまでNEAR方向に回すことで背景をキャンセルできます。
Q：リレー出力の寿命はどのくらいですか？ A：一般的なリレー接点と同様ですが、定格内の抵抗負荷であれば電気的に10万回以上の動作が目安です。高頻度の開閉が必要な場合は、外部でソリッドステートリレーを併用してください。
Q：雨が当たる屋外で使用できますか？ A：IP65の防水性能を有しているため、直接雨がかかる環境でも使用可能です。ただし、レンズ面に水滴が付着すると屈折により誤検知の原因となるため、フードの設置を推奨します。
Q：細いケーブル（Φ5mm等）を使用しても大丈夫ですか？ A：標準のブッシングは Φ9〜11mm 用です。細いケーブルを使用すると防水性が保てないため、別売のブッシングゴム「JV7」を使用するか、隙間を確実にシールしてください。
Q：緑色のLED（UP）が消灯することがあります。 A：受光量が低下しています。レンズ面の清掃を行うか、光軸調整、または距離ボリュームを少しFAR側に回して余裕を持たせてください。
Q：検出の応答速度を教えてください。 A：20ms（ミリ秒）以下です。高速で通過する微細なワークの検出には、より高速なトランジスタ出力タイプのセンサーが適している場合があります。
Q：取付金具は付属していますか？ A：はい、標準の取付金具が同梱されています。M5ネジを使用して固定してください。
Q：動作モードを「対象物がない時にON」にできますか？ A：はい、内部のスイッチを「D.ON（ダークオン）」に切り替えることで、非受光時（対象物がない時）に出力リレーをONにできます。
