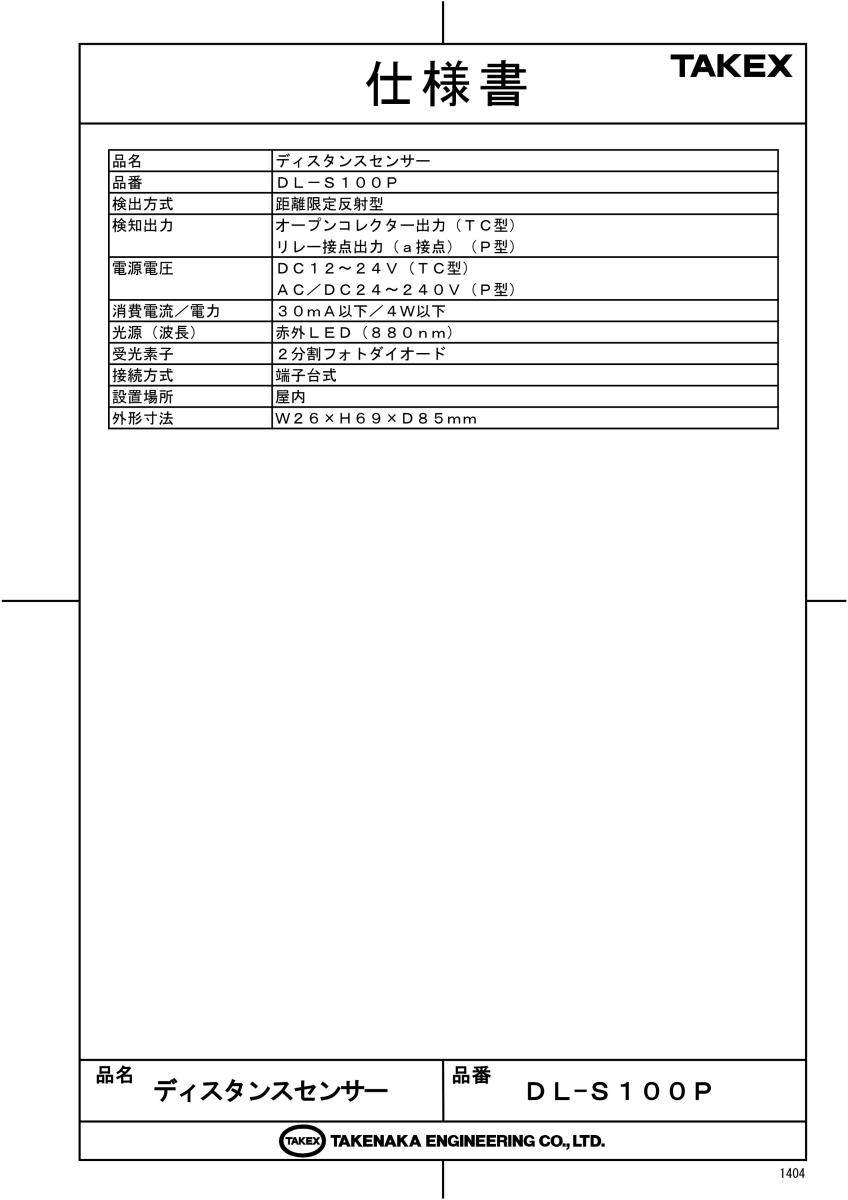

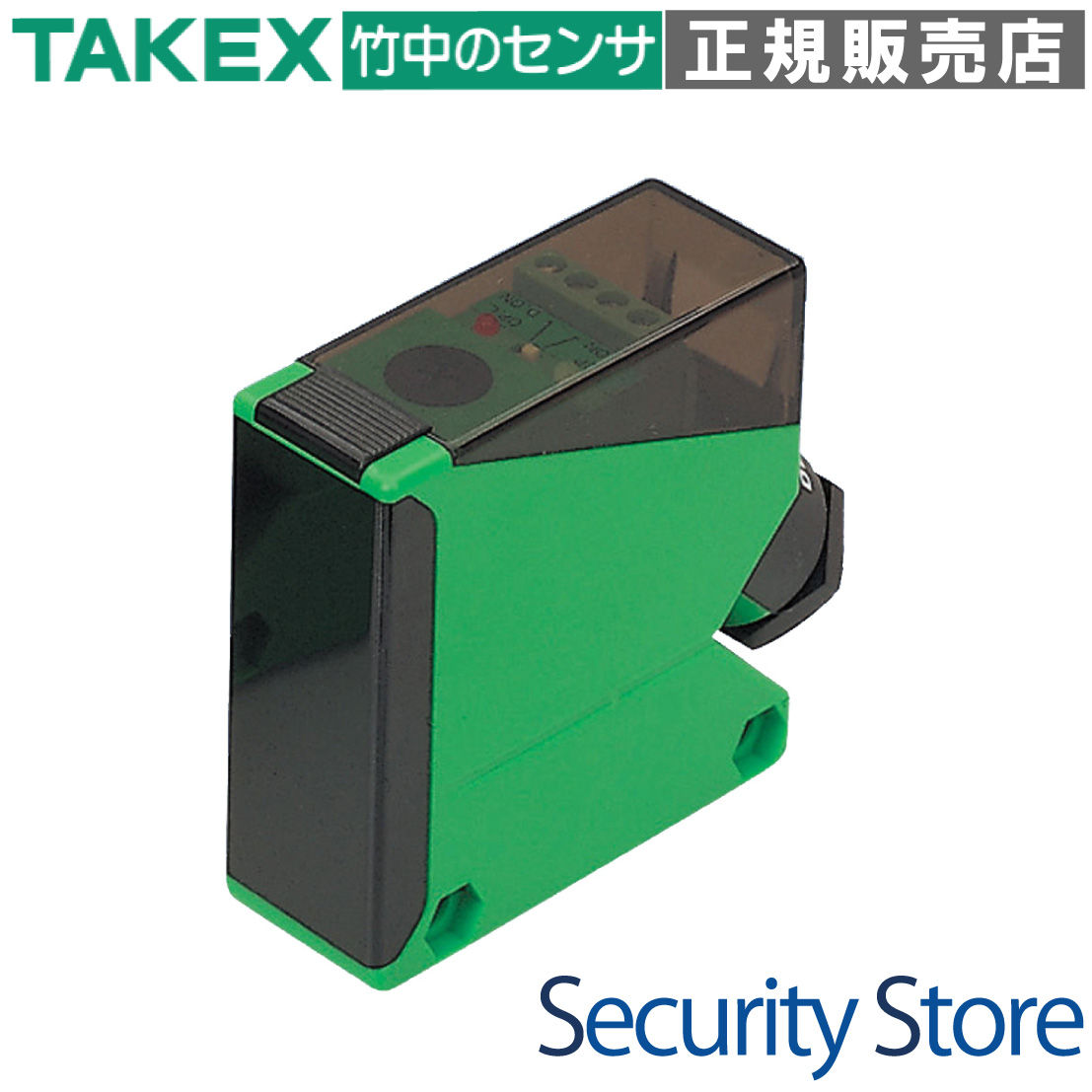

DL-S100P ディスタンスセンサー検知距離0.2m〜1m TAKEX 竹中エンジニアリング [DL-S100P]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング (TAKEX) 車両出庫注意喚起システム赤外線センサー駐車場安全管理音声報知

LHU-100R-SET(20TEX) 車両出庫注意喚起システム

車両の出庫を検知し、LED回転灯と音声で周囲に注意を促すオールインワンパッケージです。2台の赤外線センサーによるAND検知・方向判別ロジックを搭載し、人と車の識別や不要な方向への報知を排除した高度な運用を実現します。

型番： LHU-100R-SET(20TEX)
製品名： 車両出庫注意喚起システム（LED回転灯+センサー2組セット）
方式 / カテゴリ： 近赤外線ビーム遮断方式 / 車両通過検知システム
主な用途： 駐車場出入口、工場敷地内、工事現場の出庫警告
設置場所 / 対応環境： 屋内・屋外（防雨構造 IP55相当 ※センサー部）
電源 / 通信： AC100V（本体供給） / 接点入出力による連動

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

マンションや商業ビルの駐車場出口
歩道に面した工場・倉庫の車両ゲート
工事車両の頻繁な出入りがある現場
一方通行路での誤進入・逆走警告
視認性の悪いカーブがある敷地内通路

導入前に確認したいポイント

一次電源としてAC100Vの確保が可能か
センサー設置箇所の光軸調整（最大20m）が可能か
設置高さが車両検知に適切な位置か（約50〜80cm推奨）
方向判別を行うための2台のセンサー配置スペース

特長

高度な方向判別機能による「出庫のみ」の警告

2組の赤外線センサーを配置し、遮断される順番によって移動方向を判別します。「敷地内から外へ向かう車両」のみを検知して起動するため、外から入ってくる車両に対しては無駄な警告を発さず、近隣への騒音配慮や警告の形骸化を防ぎます。

人と車両を正確に識別する「AND検知ロジック」

2つの赤外線ビームが同時に、あるいは連続して遮断された場合のみ動作するように構築可能です。歩行者や小動物が単一のセンサーを遮るだけでは反応しないため、車両のみにフォーカスした高精度な注意喚起が行えます。

施工負担を大幅に軽減する電源供給システム

メインユニットであるLED回転灯へAC100Vを供給することで、内部基板からセンサー駆動用のDC12V電源を出力します。センサー用の別途電源工事が不要になり、配線作業の簡略化とコストダウンを同時に実現します。

最大100dBの大音量とクリアな音声報知

視覚的な回転灯に加え、最大100dB（前方1m）の強力な音声報知機能を搭載しています。騒音の激しい工事現場や交通量の多い道路沿いでも、歩行者や周囲の車両へ確実に警告を届けることができます。

多彩な113音色の標準メッセージとMP3書換対応

出荷時には「車が出ます。ご注意ください」というメッセージが設定されていますが、内蔵メモリーカード（MMC等）を使用することで、現場に合わせた独自の音声に変更可能です。男女の声を含む113種類の豊富な標準メッセージも利用可能です。

屋外設置を前提とした高い耐久性能

センサー部（PXB-20TE）はIP55相当の防雨構造を採用。マイナス25℃からプラス60℃までの広範囲な温度条件で動作し、直射日光や雨風にさらされる過酷な屋外駐車場環境でも長期間安定して稼働します。

施工ミスを防ぐ端子設計と保護回路

配線端子にはM3セルフアップ端子を採用し、確実な結線をサポートします。また、電源回路には保護抵抗を内蔵し、施工時の万が一のトラブルに対しても基板や機器へのダメージを最小限に抑える設計が施されています。

柔軟なシステム拡張を支える外部接点出力

順方向・逆方向の判別出力に加え、汎用的な接点出力を備えています。防犯カメラ（NVR）の録画トリガーとして利用したり、外部の照明や追加の警告灯を連動させたりと、現場のニーズに合わせたシステム拡張が容易です。

    選定時に評価したい強み
    高精度： 2段ビームと二重変調方式により、外乱光による誤動作を極限まで抑制。
施工性： 本体からセンサー電源を取れるため、電源ユニットの追加購入が不要。
調整力： 検知応答時間（4段階）や音量、方向判別タイマーを現場に合わせて微調整可能。
信頼性： セキュリティ機器の国内大手・竹中エンジニアリング製。メンテナンス性も良好。



施工・設置ガイド

本システムを正しく機能させるためには、センサーの物理的な配置と内部設定が不可欠です。特に方向判別を行う際は、センサー1（入口側）→センサー2（出口側）の順序で結線されていることを確認してください。

確認項目	この製品での考え方
センサー間距離	最大20mまで対応。対向型のため、投光器と受光器を直線上に配置します。
設置高さ	車両のボディ中央を確実に捉えるよう、路面から50cm〜80cm程度を目安に設置します。
内部設定	センサー（PXB-20TE）のDIPスイッチ7を「a接点」、8を「リアルタイム」に設定してください。
電源保護	AC100V入力ラインには、安全のため必ず1Aのヒューズを設置してください。

配線・端子仕様

機能・用途	配線色（推奨）	備考・電気的仕様
DC12V 電源出力（＋）	青色	センサー1・2への給電用（本体から最大300mA出力）
DC12V 電源出力（－）	灰色	センサー1・2への給電用コモン（GND）
主電源入力（AC100V）	白色 / 黒色	一次側電源。必ず1Aヒューズを介して接続
接点出力	黄色 / 桃色	外部機器連動用（無電圧接点）

製品仕様

車両通過検知用LED回転灯（LHU-100R）仕様

項目	内容
品名	車両通過検知用LED回転灯
品番	ＬＨＵ－１００Ｒ
電源電圧	ＡＣ１００Ｖ ±１０％
消費電力	約１５Ｗ
閃光色	レッド
起動入力	無電圧ａ接点 × ２
検知出力	順方向出力（無電圧ａ接点）、逆方向出力（無電圧ａ接点）
表示パターン	回転：１４０回／分
音声出力	音量：無音〜最大１００ｄＢ（１ｋＨｚ、前方１ｍ）ボリュームにより可変
音声ファイル形式	ＭＰＥＧ１－ＡｕｄｉｏＬａｙｅｒIII（ＭＰ３） 44.1kHz / 64〜192kbps
音声メモリー	２ＭＢ（ＭＭＣ等で転送可能）
センサー用電源出力	ＤＣ１２Ｖ３００ｍＡ
方向判別タイマ	ＡＮＤ検知／２秒／５秒／８秒
出力タイマ	２秒／５秒／１０秒／３０秒
使用可能周囲温度	－１０℃〜＋５０℃（結露・氷結なきこと）
設置場所	屋外・屋内
質量	約２，０００ｇ
外観	本体：グレー、グローブ：レッド（樹脂製）

赤外線センサー（PXB-20TE）仕様

項目	内容
検出方式	近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離	20m以内
距離余裕	10倍（200m）
検知応答時間	0.05秒、0.1秒、0.25秒、0.7秒（設定スイッチにて4段階）
電源電圧	DC10〜28V（極性なし）
消費電流	22mA以下（警戒時）、31mA以下（最大時）
警報出力	無電圧半導体接点：a接点／b接点切替式 AC/DC30V・0.25A
タンパー出力	無電圧接点：b接点 AC/DC30V・0.1A
光軸調整範囲	水平方向：±95°　垂直方向：±10°
使用可能周囲温度	－25℃〜＋60℃
設置場所	屋外（防雨構造IP55相当）
配線接続	M3セルフアップ端子式
質量	投光器：約370g　受光器：約400g
付帯機能	変調周波数切替、カバー補正、モニター出力、サウンドチェック、アラームメモリー

FAQ

Q：歩行者が通過しても回転灯は回りますか？ A：センサーを2台設置しAND検知設定にすることで、小さな物体や単一の遮断（歩行者）では反応させず、車両のみを検知するように調整可能です。

Q：センサー用の電源を別途用意する必要はありますか？ A：いいえ、必要ありません。本体（回転灯）にAC100Vを接続すれば、そこからセンサー用のDC12V電源が供給されます。

Q：入庫（進入）する車にも反応してしまいますか？ A：方向判別機能を搭載しているため、「中から外へ出る」動きだけに反応させ、「外から中へ入る」動きには反応させない設定が可能です。

Q：音声の内容を現場で自由に変えることはできますか？ A：はい、可能です。MP3形式の音声ファイルをメモリーカード経由で書き換えることで、独自のメッセージを流せます。

Q：夜間だけ音量を下げることはできますか？ A：本パッケージの標準機能としてはボリュームによる固定調整ですが、外部タイマー等と接点を連動させることで運用の工夫が可能です。

Q：大雨や霧の際、誤報は起きませんか？ A：PXB-20TEは「二重変調方式」と「10倍の光束余裕」を持っており、視界が悪い環境でも非常に高い安定性を誇ります。

Q：センサー間の最大距離はどのくらいですか？ A：対向するセンサー間の距離は最大20mまで対応しています。

Q：定期的なメンテナンスは必要ですか？ A：センサー表面の汚れ（泥、埃）は検知能力を下げますので、定期的に柔らかい布で水拭きすることをお勧めします。

Q：取付用のブラケットは付属していますか？ A：はい、本パッケージ（LHU-100R-SET(20TEX)）には壁面取付ブラケット（BRV-100）が1台分含まれています。

Q：寿命の目安はどのくらいですか？ A：安全にご利用いただくための推奨交換周期は、納入後約5年とされています（消耗品を除く）。
