マジカルテンキーユニット制御器 24V [DMT-003C-24V]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）出入管理システムハイセキュリティテンキー DC24V電源

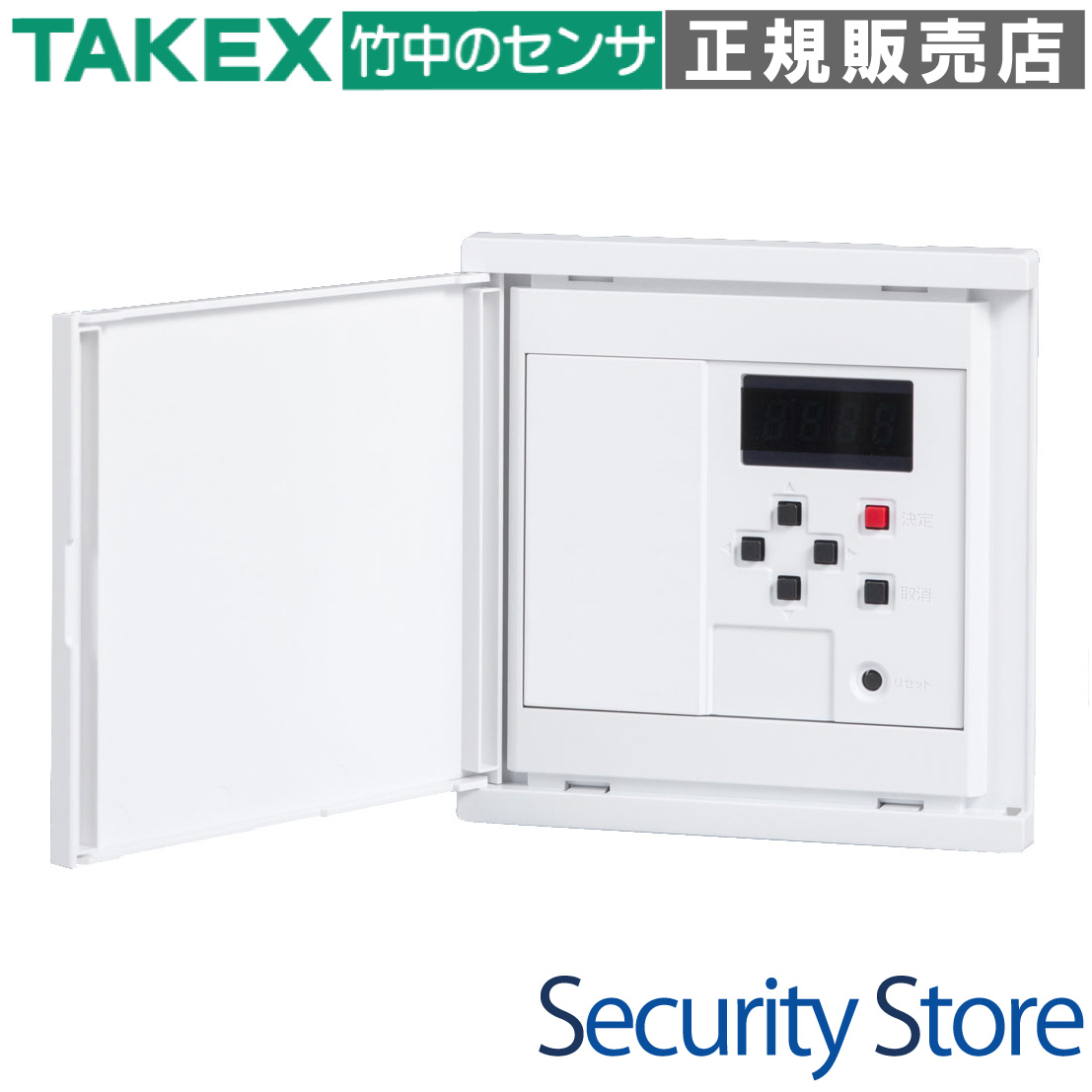

DMT-003C-24V マジカルテンキーユニット制御器 24V

使うたびにパネル上のテンキー数字の位置がランダムに変化する「マジカルテンキー方式」を採用した、高セキュリティな出入管理用制御器です。特定の場所の摩耗や指紋から暗証番号を推測されるリスクを排除し、オフィス、病院、重要施設などの電気錠や自動ドアを安全に制御します。

型番： DMT-003C-24V
製品名： マジカルテンキーユニット制御器 24V
方式 / カテゴリ： 静電容量式タッチパネル制御器 / 出入管理機器
主な用途： 電気錠、自動ドア、シャッター、警備システムの解錠・制御
設置場所 / 対応環境： 屋内（操作器は屋外対応）
電源仕様： DC21.6V〜26.1V

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

指紋跡やボタンの摩耗による番号推測を防ぎたい重要施設の入口
不特定多数が利用するマンション共用部や病院の通用口
警備システムと連動して入室を制限したいオフィス・工場
雨が当たる屋外にテンキー操作部を設置する必要がある現場

導入前に確認したいポイント

本機はDC24V仕様です。AC100V電源が必要な場合はACモデルを選択してください。
操作器（DMT-003D）は別売です。用途に合わせてカラーを選択してください。
静電容量式のため、手袋着用では反応しません。素手での操作が必要です。
電源からの配線距離が30mを超える場合は電圧降下に注意が必要です。

特長

1. 数字配置が毎回変わる「マジカルテンキー方式」

テンキーの表示パターンが6種類あり、使うたびに数字の配置位置が変わります。特定の場所が変色したり摩耗したりすることがないため、痕跡から暗証番号を割り出すことは不可能です。設定により、数字の配列そのものを毎回完全にランダム化することも可能です。

2. 第三者による暗証番号の「覗き見」を防止

操作器（別売）の表示パネルには特殊フィルムを採用しています。正面以外からは表示が見えにくい設計となっており、背後や斜め方向からの盗み見を物理的にシャットアウトします。

3. 外部入力による「操作禁止機能」

外部からの接点信号を受けることで、テンキー操作を強制的に無効化できます。防犯システム（セコムやアルソック等）の警備開始に合わせて、テンキーでの入室を物理的にロックするといった運用が可能です。

4. いたずらによる不正解錠を抑止

暗証番号を5回連続で間違えると、警告音が10秒間鳴動し、その後3分間は一切の操作を受け付けなくなります。総当たり攻撃などのいたずらや不正な試行を効果的に抑止します。

5. 制御器1台で「入退室両面」の制御が可能

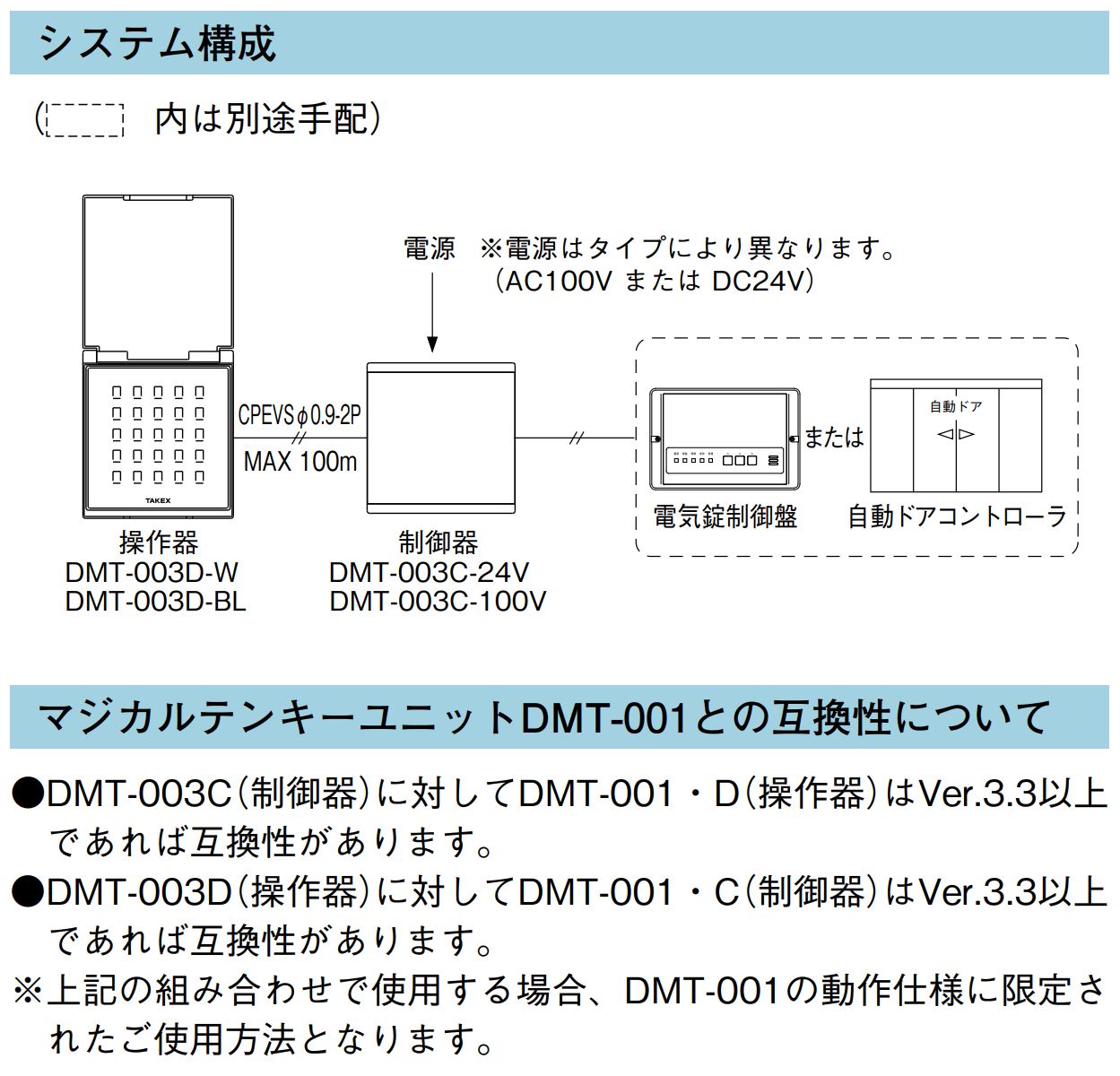

1台の制御器に対し、操作器（DMT-003D）を最大2台まで接続可能です。扉の表と裏の両面にテンキーを設置し、入室・退室の両方を暗証番号で管理する高度な運用に対応します。

6. 耐久性に優れた強化ガラス製タッチパネル

操作器には傷に強い強化ガラスを採用。静電容量方式のためボタンの可動部がなく、物理的な故障のリスクを低減しています。IPX5相当の防水性能により、直接雨がかかる外壁等への設置も安心です。

7. 旧型モデル（DMT-001シリーズ）との互換性

旧型の操作器（DMT-001・D）や制御器（DMT-001・C）との互換モードを搭載。リニューアル工事の際に、既設の配線や一部機器を活かしたままシステムをアップデートすることが可能です（※バージョン3.3以上が対象）。

8. メンテナンス性を高める自己診断・履歴確認

制御器のLEDディスプレイにより、システムのエラーステータスを瞬時に把握できます。また、累計稼働時間の確認機能も備えており、適切なタイミングでのメンテナンス計画を立てることが可能です。

    選定時に評価したい強み
    高いセキュリティ： 指紋跡から番号を悟らせないランダム表示機能。
優れた施工性： スクリューレス端子台の採用により、現場での配線作業がスムーズ。
柔軟な電源： 弱電設備との親和性が高いDC24V仕様。
信頼のブランド： セキュリティ機器の国内大手TAKEX製による安定した品質。



施工・設置ガイド

現場でのトラブルを防ぐため、以下の条件を遵守してください。

確認項目	この製品での考え方
電源電圧の安定	DC21.6V〜26.1Vの範囲。電圧降下を考慮し、電源からの配線は30m以内としてください。
操作器のキャリブレーション	起動時に静電容量の自動補正を行います。再起動時はパネルに触れないでください。
配線材の選定	ツイストペアケーブル（CPEV等）を推奨。線径により最大180mまで延長可能です。
環境条件	制御器は屋内専用です。結露の発生しやすい盤内や屋外設置は避けてください。

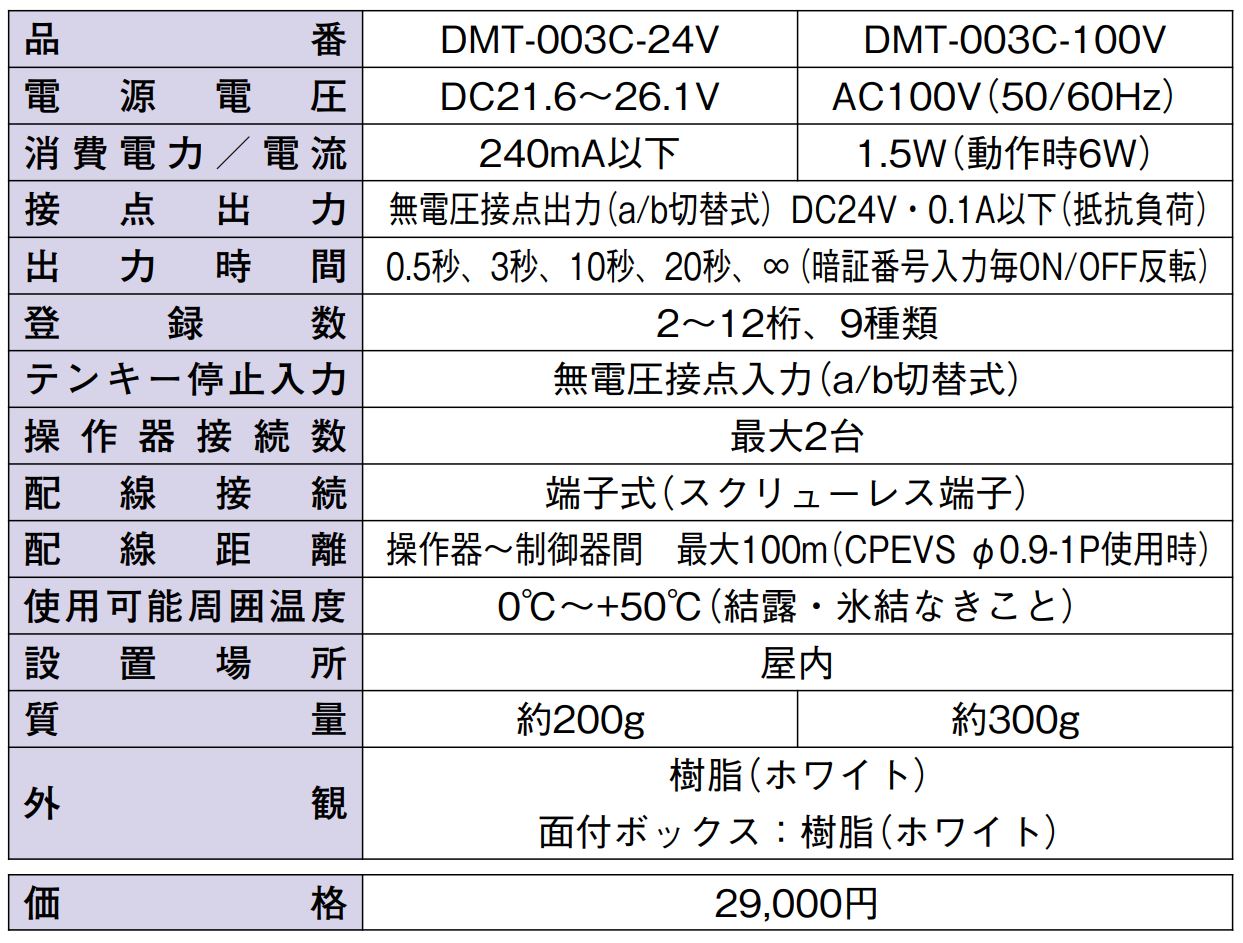

製品仕様

項目	内容
品番	DMT-003C-24V
電源電圧	DC21.6V〜26.1V（電源装置との配線距離30m以内）
消費電流	240mA 以下
暗証番号登録数	2〜12桁 9種類（002モード時は4桁固定 9種類）
管理用暗証番号	4〜9桁 1種類（設定メニューロック用）
出力仕様	無電圧接点出力（a/b切替式） DC24V 0.1A 以下
出力時間	0.5秒、3秒、10秒、20秒、または反転出力（00）
テンキー停止入力	無電圧接点入力（a/b切替式）
配線接続	端子式（スクリューレスタイプ）
使用可能周囲温度	0℃〜＋50℃（結露なきこと）
使用可能周囲湿度	30〜95%RH
設置場所	屋内
外観	難燃性樹脂（ホワイト）日塗工 K-7590A 近似色
質量	約200g

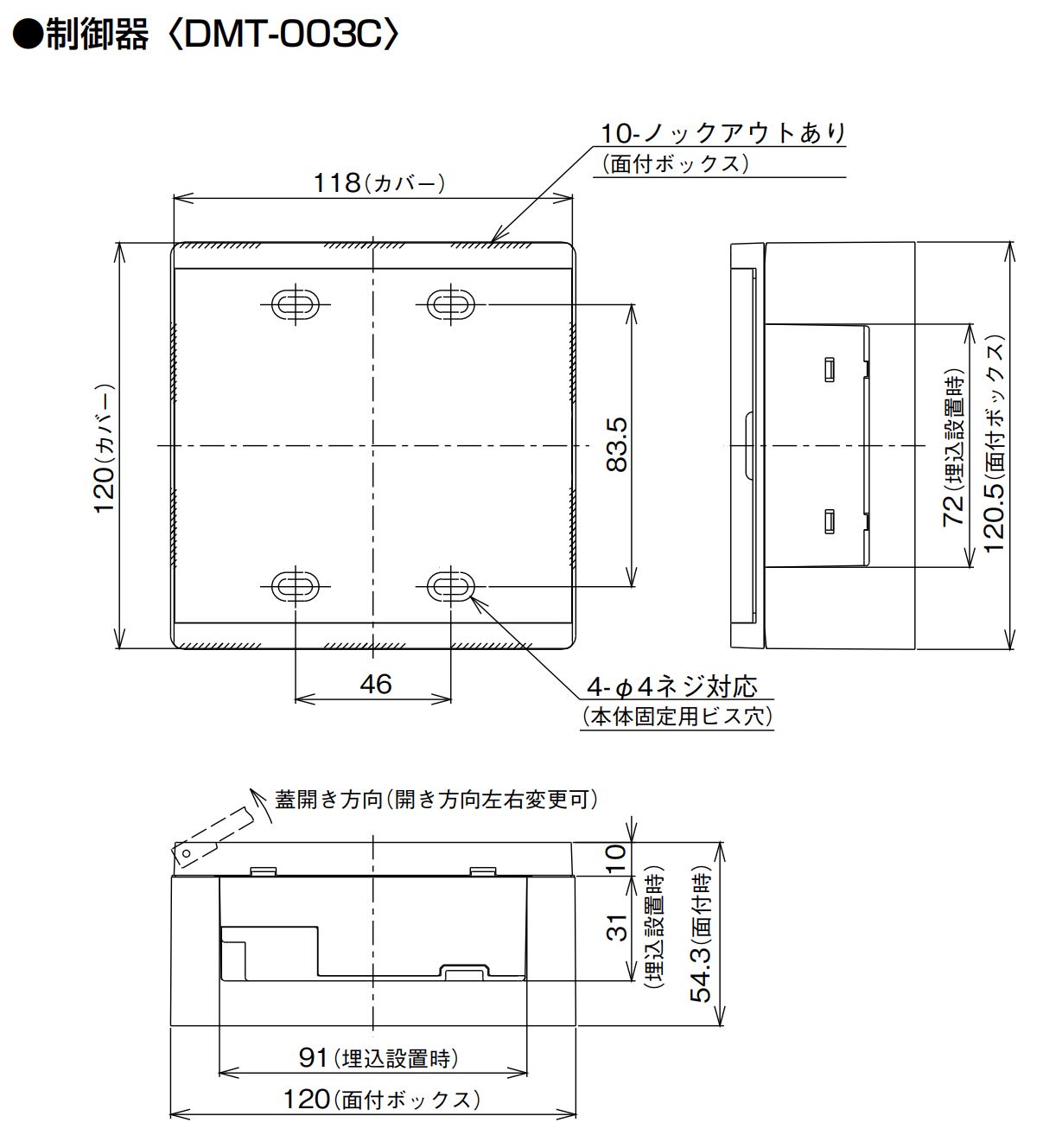

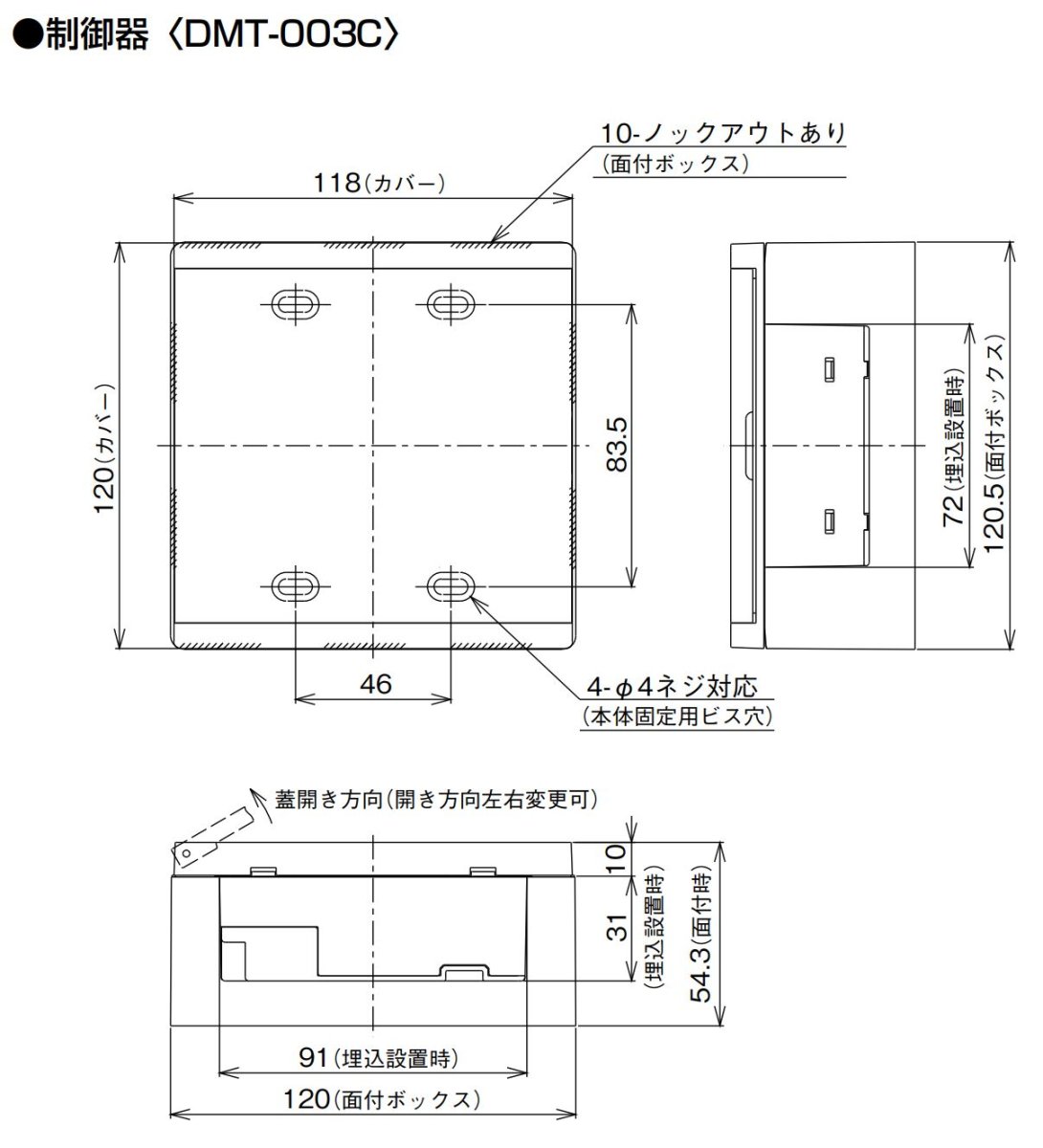

外形寸法	面付時：120(W)×120.5(H)×54.3(D)mm / 埋込時：118(W)×120(H)×10(D)mm

FAQ

Q：DC24V電源以外でも動作しますか？ A：本モデルはDC21.6V〜26.1Vの専用設計です。AC100V環境で使用される場合は、AC100Vモデル（DMT-003C-100V）をご選定ください。

Q：操作器（DMT-003D）は何台まで接続できますか？ A：制御器1台に対して最大2台まで接続可能です。扉の入室側と退室側の両方に設置して共通の暗証番号で管理できます。

Q：手袋をしたままでも操作できますか？ A：操作器は静電容量方式のタッチパネルを採用しているため、手袋をした状態では反応しません。素手で操作を行ってください。

Q：暗証番号を忘れてしまった場合の強制リセット方法はありますか？ A：管理用暗証番号を紛失した場合、現場での強制解除は不可能です。セキュリティ維持のため、メーカーへのセンドバックによるリセット作業が必要となります。

Q：停電した時に暗証番号の設定は消えませんか？ A：設定内容は不揮発性メモリに保存されているため、停電が発生しても設定が消えることはありません。

Q：屋外に設置しても大丈夫ですか？ A：制御器（本機）は屋内専用ですが、操作器（DMT-003D）はIPX5相当の防水性能を備えており、屋外設置が可能です。

Q：暗証番号を間違え続けるとどうなりますか？ A：5回連続で間違えると「いたずら防止機能」が働き、10秒間の警告音とともに3分間の操作受付拒否状態（ロック）になります。

Q：操作器との配線はどのくらい延長できますか？ A：使用する電線の太さによります。Φ0.65mmで最大50m、Φ0.9mmで最大100m、Φ1.2mmを使用すれば最大180mまで延長可能です。

Q：画面に「Err1」と表示されました。何の原因が考えられますか？ A：制御器と操作器の間の通信異常です。配線の断線、結線ミス、または強いノイズの影響が考えられます。配線を1m程度の短線に替えて直結テストを行ってください。

Q：暗証番号を自動的にランダム化できますか？ A：はい、設定メニュー（S-6）をONにすることで、数字の配置そのものを毎回完全にランダムに表示させることができます。
