TAKEX（竹中エンジニアリング）出入管理機器マジカルテンキーハイセキュリティ AC100Vタイプ

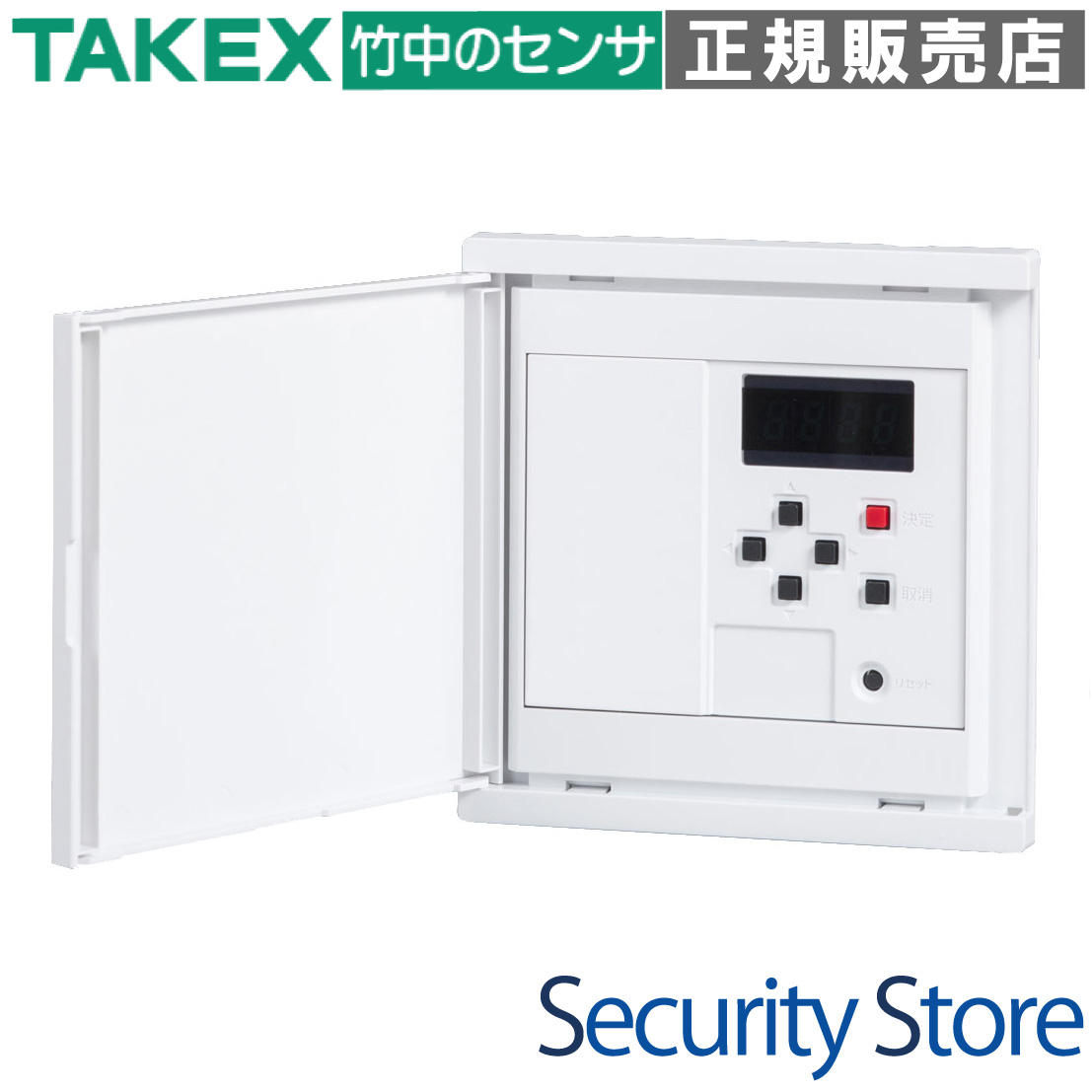

DMT-003C-100V マジカルテンキーユニット制御器 100V

使うたびにパネル上のテンキー数字の位置がランダムに変化し、特定箇所の摩耗や指紋跡からの暗証番号推測を不可能にするハイセキュリティ・テンキーシステムの専用制御器です。

型番： DMT-003C-100V
製品名： マジカルテンキーユニット制御器 100V
方式： ランダム表示式テンキーシステム
対応電源： AC100V（50/60Hz）
登録可能数： 最大9種類（＋管理用1種類）
主な用途： オフィス、重要施設、共用部の電気錠・自動ドア制御

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

不特定多数が利用するオフィスの通用口
指紋跡による番号推測を防ぎたい重要施設
雨が直接かかる屋外設置が必要な門扉（操作器併用時）
夜間や長期休暇中に操作を無効化したい通用口
1つの扉に対して両側（入退室）から制御したい場所

導入前に確認したいポイント

電源はAC100V直結タイプです（24V仕様は別型番）
制御器本体は屋内専用です（屋外設置不可）
操作器（DMT-003D）は別売です（最大2台接続可能）
既存のDMT-001シリーズとの混在時は、Ver.3.3以上が必要
静電容量式のため、手袋着用での操作はできません

特長

表示位置が毎回変わる「マジカルテンキー方式」

テンキーの表示パターンが6種類あり、使用するたびに数字の配置位置が変化します。これにより、特定のボタンだけが変色・摩耗したり、指紋の付着跡から暗証番号を推測されたりするリスクを根本から排除します。

さらにセキュリティを高める「ランダム表示機能」

ブロック配置が変わるだけでなく、設定により「0〜9」の数字配列そのものを毎回ランダムに入れ替えることが可能です。パターン化を許さない極めて高い秘匿性を実現します。

覗き見を物理的にブロックする特殊フィルム

操作器（別売）には特殊なのぞき見防止フィルムを採用しています。また、LEDの輝度を調整することで、斜め方向からの視認性を下げ、背後や横からの第三者による覗き見を防止します。

外部接点連動による「操作禁止機能」

外部からの接点入力（無電圧a/b接点切替）により、一時的にテンキー操作を無効化できます。防犯システムやタイマーと連動させ、警備中や夜間のみ入室を禁止するといった高度な運用が可能です。

不正操作を抑止する「いたずら防止機能」

暗証番号を5回連続で間違えると、警告音が10秒間鳴動し、その後3分間は一切の操作を受け付けなくなります。総当たり攻撃やいたずらによる電気錠の解錠試行を効果的に防ぎます。

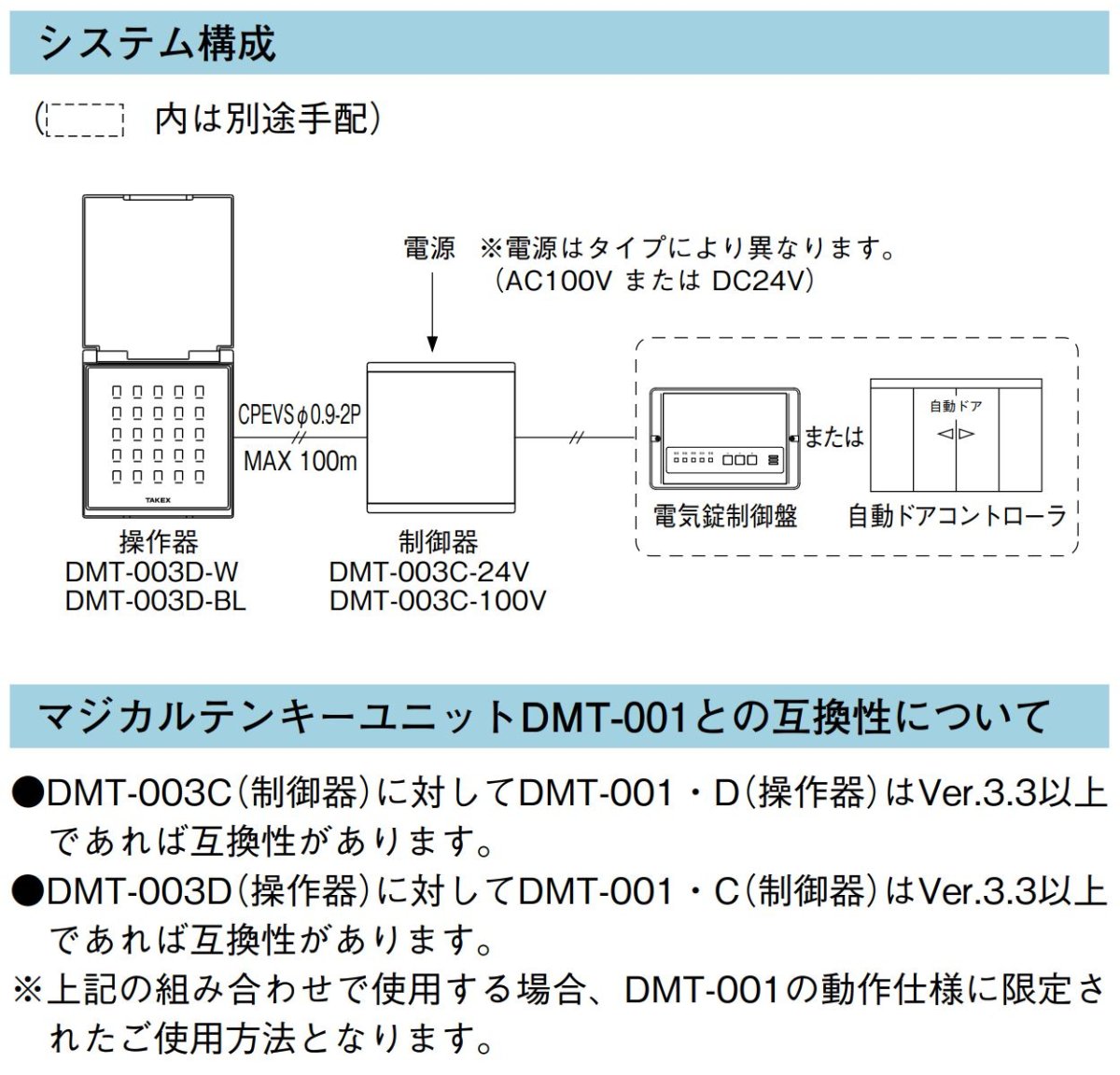

最大2台の操作器を接続可能なデュアル制御

制御器1台に対して、操作器（DMT-003D）を最大2台まで接続できます。扉の表側と裏側の両面に設置することで、入室時・退室時の両方でテンキー照合を行うシステムを構築可能です。

高い耐久性と施工性を両立した設計

操作器は強化ガラス製のタッチパネルを採用しており、傷に強く長期間の使用に耐えます。制御器・操作器ともに面付ボックスが標準付属しており、2個用スイッチボックスへの取り付けも容易です。

新旧互換性を維持するデュアルモード

旧機種（DMT-001シリーズ）との互換性を備えており、現場に旧型機が残っている場合でも「002モード」に切り替えることでシステム更新が可能です（※Ver.3.3以上の互換条件あり）。

    選定時に評価したい強み
    圧倒的な耐摩耗性： ボタン位置が変わるため、物理ボタンのような消耗故障がありません。
屋外対応（操作器）： 操作器はIPX5の防水性能を持ち、雨の当たる外壁にも設置可能です。
電源バックアップ不要： 停電時でも設定や暗証番号は内部メモリに保持され、消えることはありません。
自由度の高い出力設定： 暗証番号入力ごとにON/OFFが反転する「保持出力」モードも選択可能です。



施工・設置ガイド

現場でのトラブルを未然に防ぐため、以下の条件を遵守してください。

確認項目	施工・設置上の注意点
配線ケーブル	ツイストペアケーブル（CPEV等）の使用を推奨します。
最大配線距離	φ0.9mm使用時で最大180mまで延長可能です（DMT-003同士の場合）。
設置場所	制御器は必ず屋内に設置してください。結露が発生する場所は避けてください。
キャリブレーション	電源投入時、操作器周囲に物や手を置かないでください。感度自動補正に影響します。
施工順序	活線工事は基板故障の原因となります。必ず電源を遮断してから結線してください。

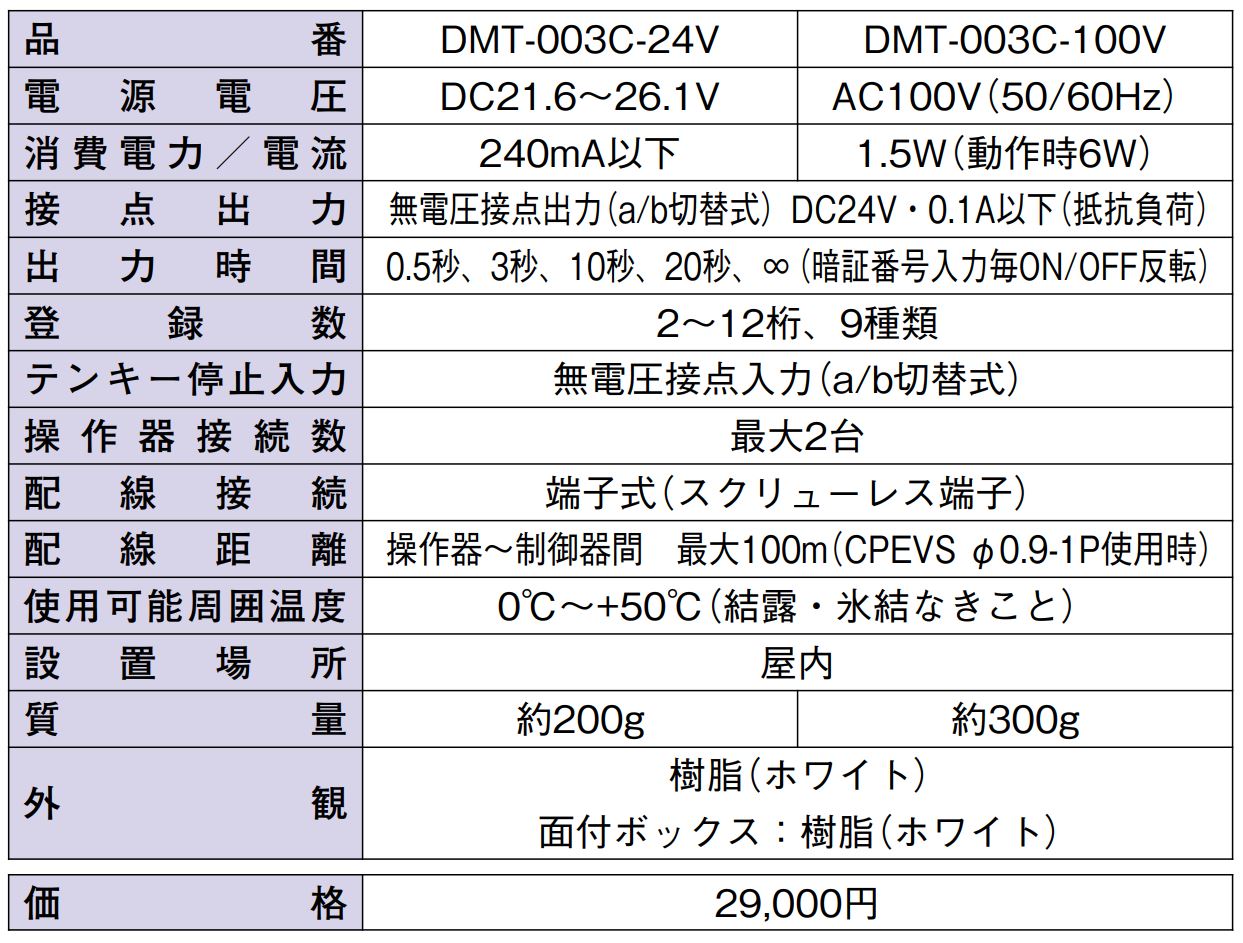

製品仕様

項目	内容
品名・品番	マジカルテンキー制御器 DMT-003C-100V
電源電圧	AC100V±10% (50/60Hz)
消費電力	待機時：1.5W / 動作時：5W
暗証番号	2〜12桁 9種類（002モードは4桁固定 9種類）
管理用暗証番号	4〜9桁 1種類（各種設定メニュー進入用）
出力	無電圧接点出力（a/b切替式）接点容量：DC24V 0.1A 以下
出力時間	0.5秒、3秒、10秒、20秒、および保持出力（暗証入力毎反転）
テンキー停止入力	無電圧接点入力（a/b切替式）
配線接続	端子式（スクリューレスタイプ）
表示灯	7セグメントLED×4（状態・設定メニュー表示）
使用可能周囲温度	0℃ 〜 +50℃（結露なきこと）
設置場所	屋内専用

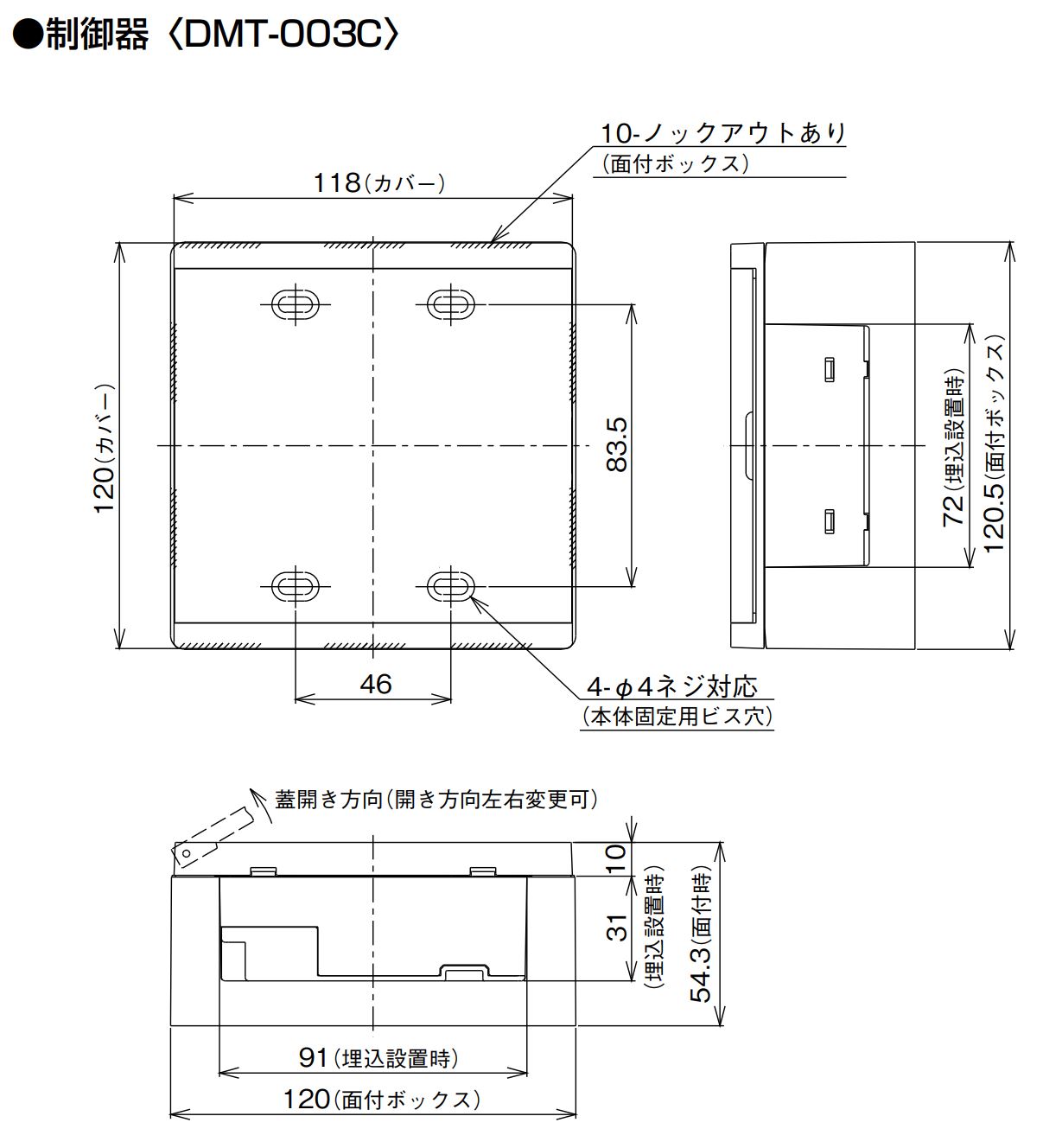

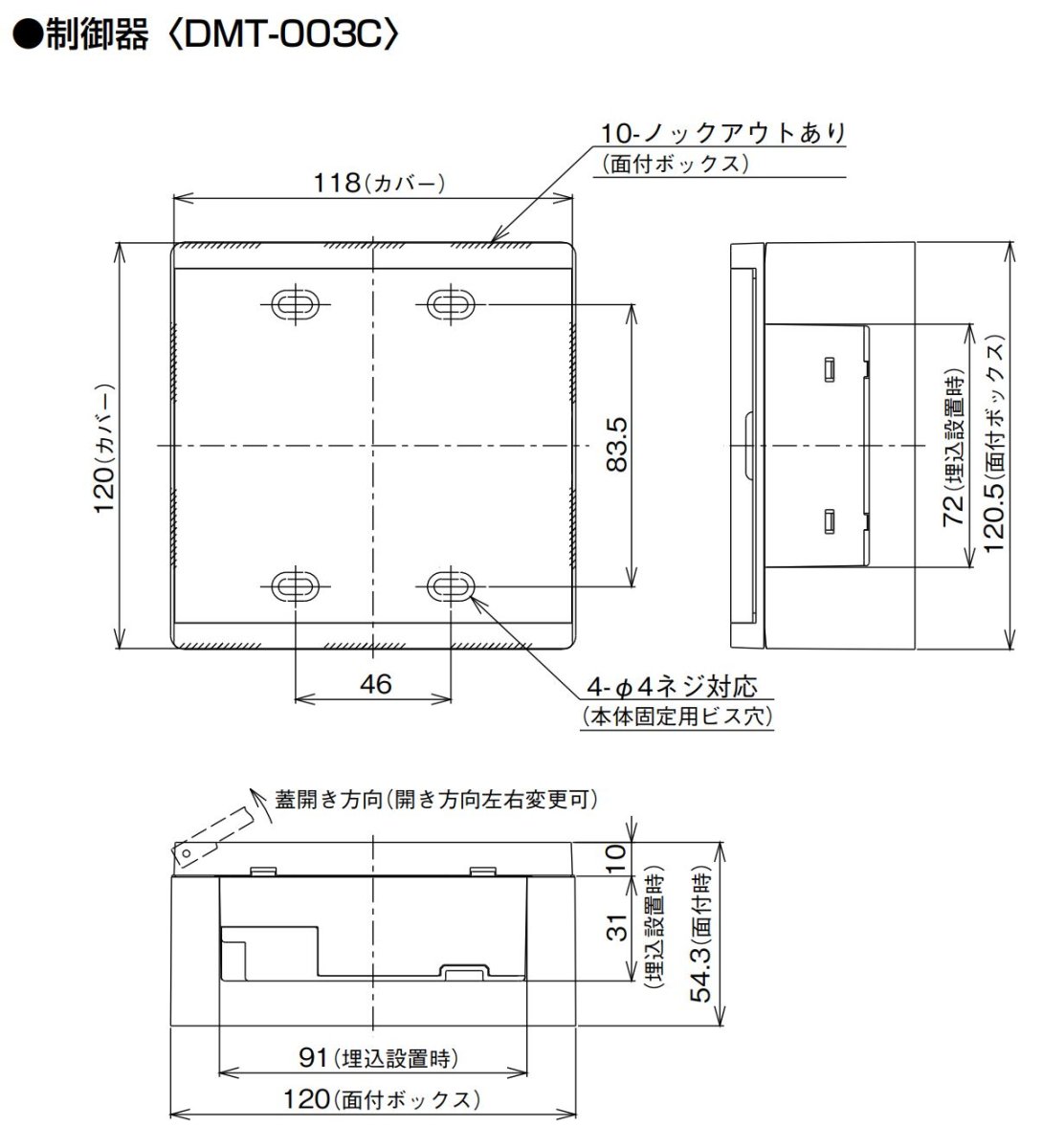

外形寸法	面付時：120(W)×120.5(H)×54.3(D)mm / 埋込時：118(W)×120(H)×10(D)mm
質量	約300g（本体のみ）
付属品	面付ボックス

FAQ

Q：停電した時に設定した暗証番号は消えてしまいますか？ A：いいえ、設定内容や登録された暗証番号は不揮発性メモリに保存されているため、停電が発生しても消えることはありません。

Q：暗証番号は何桁まで設定可能ですか？ A：DMT-003モードであれば2桁から12桁まで、任意の長さで9種類まで登録可能です。

Q：手袋をしたまま操作することはできますか？ A：本製品は静電容量方式のタッチパネルを採用しているため、一般的な作業用手袋などを着用した状態では反応しません。素手で操作してください。

Q：操作器（DMT-003D）は雨が当たるところに設置できますか？ A：はい、操作器はIPX5（防噴流形）相当の防水性能を有しているため、屋外の外壁など直接雨がかかる場所にも設置可能です。ただし、制御器本体は屋内専用です。

Q：暗証番号を忘れてしまった場合、現場でリセットできますか？ A：管理メニューの設定により「設定初期化」が可能ですが、管理用暗証番号が設定されている場合はその番号の入力が必要です。管理用番号も不明な場合はメーカーでの修理対応となります。

Q：旧型のDMT-001シリーズの操作器と組み合わせて使えますか？ A：はい、操作器側がVer.3.3以上であれば接続可能です。その際、制御器の設定で「002モード」に切り替えてご使用ください。

Q：いたずら防止機能が働いてロックされた場合、どうすれば解除できますか？ A：基本的には3分間待つことで自動解除されます。お急ぎの場合は、制御器側のリセットボタンを押して再起動させることで強制解除が可能です。

Q：夜間だけテンキーを使えないようにすることはできますか？ A：はい、外部タイマー等から「テンキー停止入力端子」に信号を送ることで、特定の時間帯だけ操作を受け付けない運用が可能です。

Q：1台の制御器で2枚の扉を別々に制御できますか？ A：いいえ、できません。1台の制御器で制御できるのは1つの接点出力（1つの扉）のみです。操作器を2台繋いだ場合は、どちらで照合しても同じ扉が開く構成になります。

Q：数字の並びを完全に固定して使うことはできますか？ A：はい、設定メニューによりランダム表示をOFFにし、固定配置で使用することも可能です。
