商品詳細

竹中エンジニアリング (TAKEX) テンキースイッチ出入管理・警備制御屋内・半屋外 2系統出力

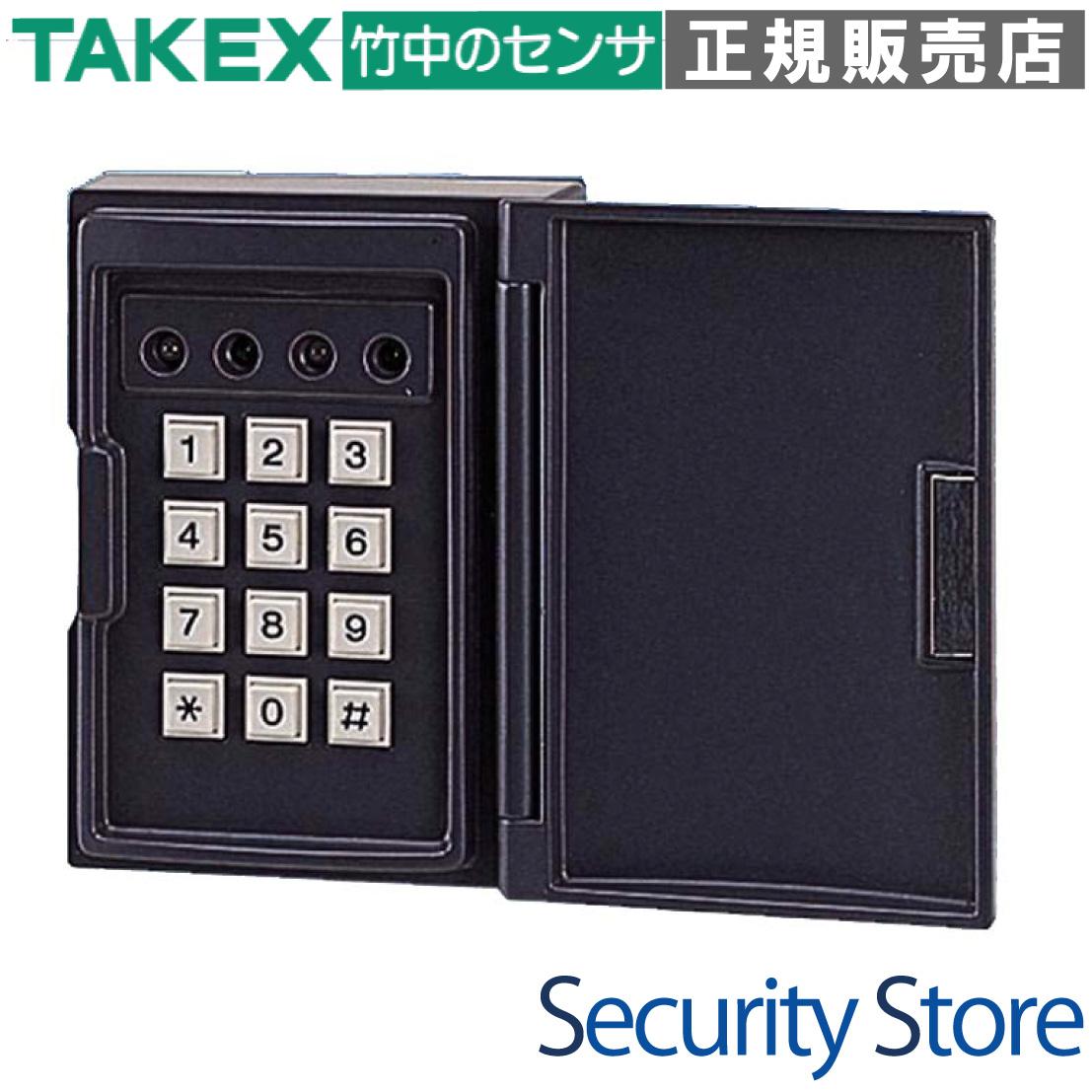

SAT-20 テンキースイッチ

SAT-20は、暗証番号照合により「機械警備のセット/リセット」と「電気錠の解錠」など、2種類の異なる制御を1台で完結できる制御部一体型の高機能テンキースイッチです。4つの運用モードを搭載し、防犯システムの操作部から簡易的なコントローラとしての役割まで、幅広い現場ニーズに柔軟に対応します。

型番： SAT-20
製品名： テンキースイッチ
方式： 暗証番号照合方式（制御部一体型）
主な用途： 防犯盤の遠隔操作、電気錠・自動ドアの解錠、簡易警報監視
出力系統： 2系統（セット/リセット出力＋予備出力）
電源： DC10.5V 〜 DC30V（無極性）

資料ダウンロード

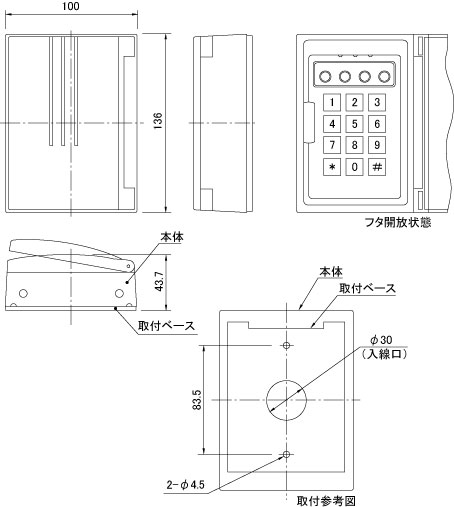

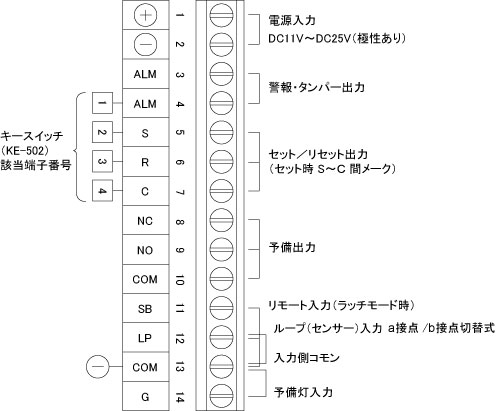

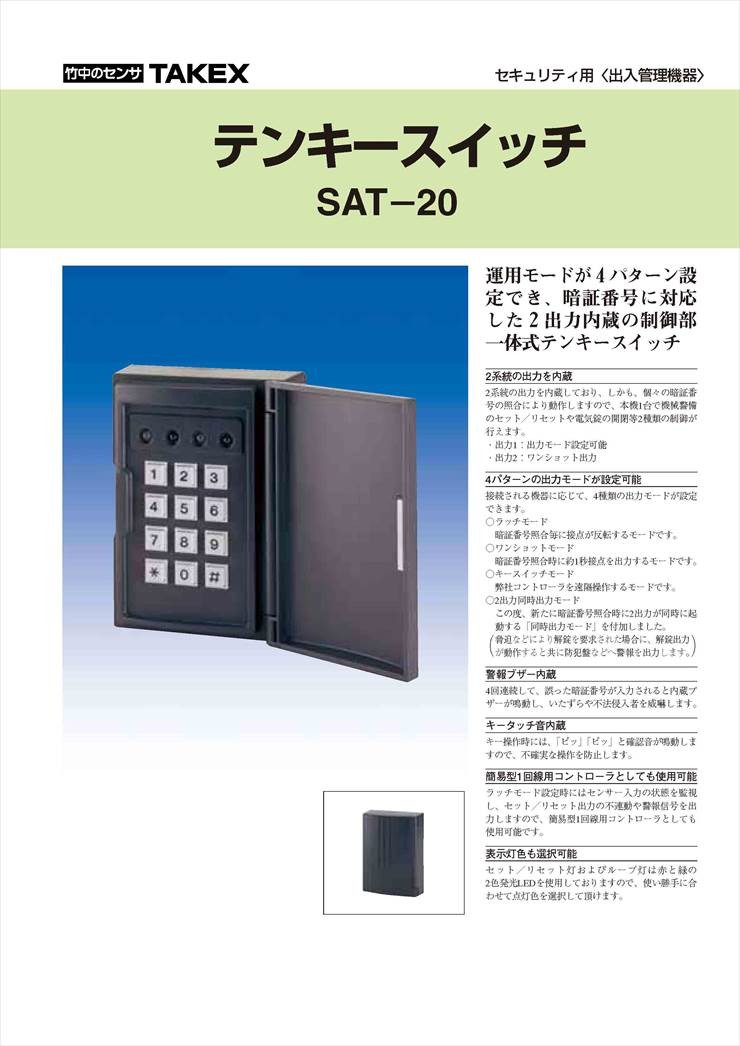

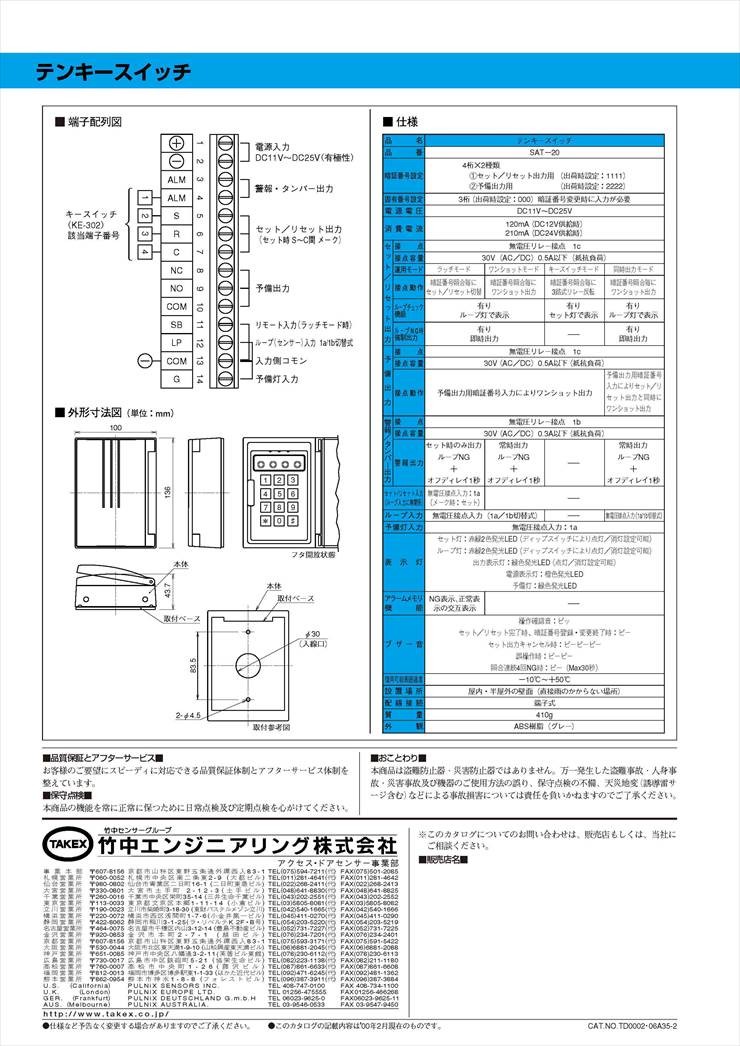

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

事務所や店舗の機械警備セット/リセット
共有入り口や勝手口の電気錠・自動ドア操作
警備会社への警報送信と解錠の統合管理
1回線のセンサー監視を伴う簡易セキュリティ

導入前に確認したいポイント

電気錠の直接駆動は不可（別途制御盤が必要）
直接雨が当たる場所への設置は非推奨
12Vまたは24Vの直流電源が必要
埋込には1コ用スイッチボックスを推奨

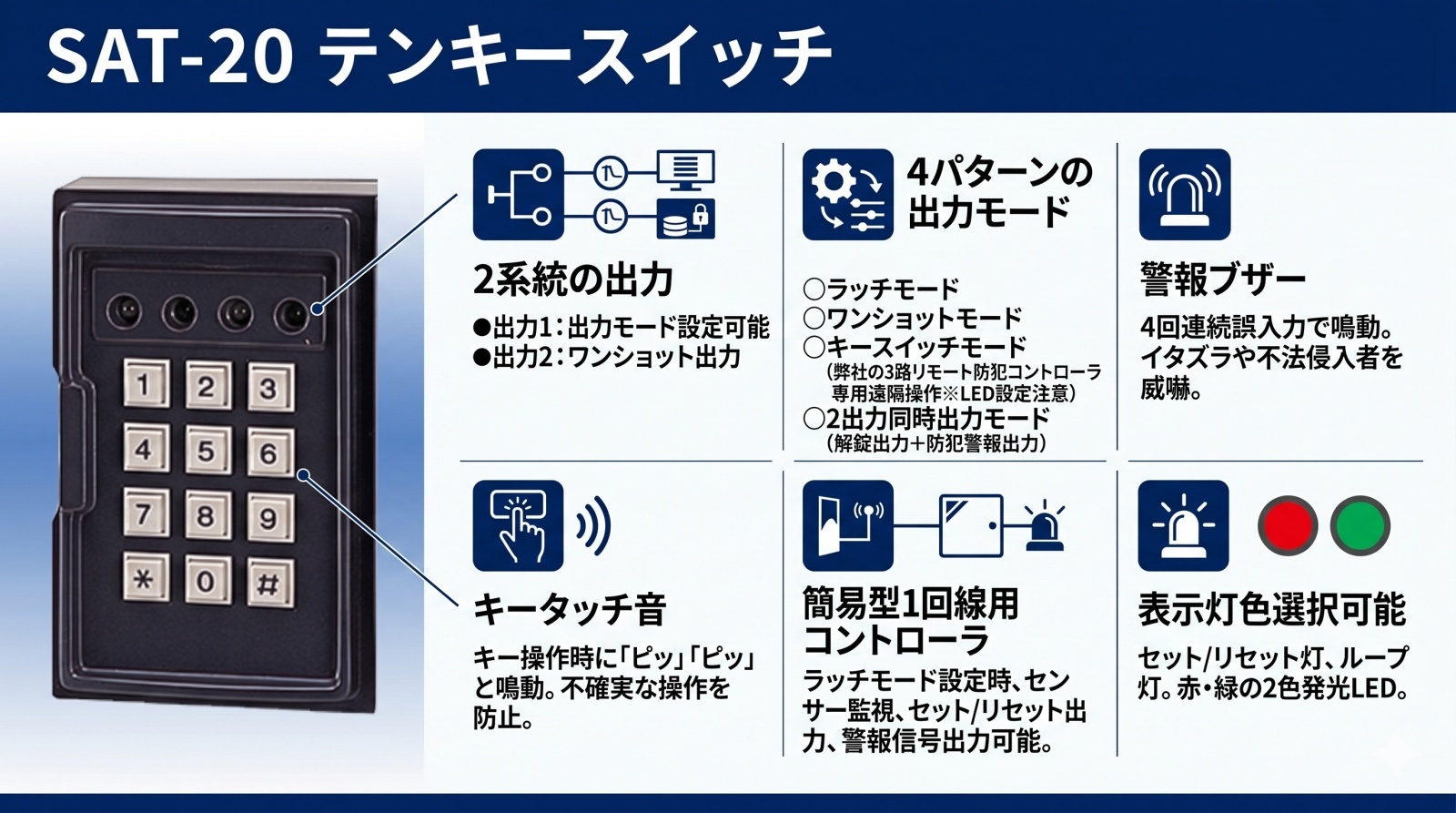

特長

独立した2系統の照合出力を搭載

「セット/リセット出力」と「予備出力」の2系統を内蔵しています。それぞれの出力に対して個別の暗証番号を割り当てることが可能なため、1台のスイッチで「警備の開始」と「通用口の解錠」を別々に、あるいは同時に管理する高度な運用が可能です。

現場に適合する4種類の出力動作モード

接続機器に合わせて「ラッチ」「ワンショット」「キースイッチ」「同時出力」の4モードから選択可能です。反転動作が必要な警報盤操作から、パルス信号を求める電気錠制御まで、設定一つで切り替えられます。

不正操作を防ぐ警報ブザーとロック機能

暗証番号の入力を4回連続で間違えると、内蔵ブザーが鳴動して周囲に警告を発します。同時に一定時間の操作ロック（ロックアウト）がかかるため、不審者による総当たり的な番号推測やいたずらを強力に抑制します。

簡易型1回線用コントローラとして機能

ラッチモード設定時にはセンサー入力を監視し、扉が開いたままの状態（ループNG）での警戒セットを警告音で拒否したり、警戒中のセンサー発報を警報出力として通知したりすることが可能です。小規模な1回線セキュリティシステムとしても活用できます。

使い勝手に合わせて選べる表示灯カスタマイズ

セット/リセット灯およびループ灯には赤と緑の2色発光LEDを採用しています。内部スイッチの切り替えにより、セット時に赤・リセット時に緑など、施設の運用ルールやユーザーの好みに合わせた点灯色を選択できます。

利便性を高める「ピッ」という操作確認音

各キーの押下時に確実に「ピッ」と音が鳴るため、確実な入力をサポートします。操作が受け付けられた際の「ピー」音や、拒否された際の警告音など、音のパターンだけで現在のステータスを直感的に判断できます。

セキュリティを保護する階層的な管理構造

実際の運用で使う4桁の暗証番号とは別に、設定変更を許可するための「3桁の固有番号」を設定できます。これにより、第三者が勝手に暗証番号を変更することを防ぎ、管理者による厳格な番号管理を可能にします。

複数箇所からの操作を可能にする3路接続対応

リモート入力端子（SB端子）を装備しており、別のテンキーやキースイッチと連動させた「3路（マルチ）接続」が可能です。複数の出入り口から同じ警備システムの警戒セット/解除を制御したい場合に最適です。

    選定時に評価したい強み
    多機能性： 警備スイッチと解錠スイッチを1台に統合できるため、施工コストを低減。
信頼設計： 不揮発性メモリにより停電時でも暗証番号や設定情報を保持。
柔軟な電源： DC10.5Vから30Vまで対応。無極性設計により現場での配線ミスを防止。
保守性： LED点滅によるアラームメモリー機能を搭載し、不在時の異常発生を後から確認可能。



施工・設置ガイド

本機は屋内および半屋外壁面への設置を想定しています。直接雨がかかる場所を避け、平滑な壁面に設置してください。施工時は、配線の断線やタンパー異常を防ぐため、1コ用スイッチボックスの使用と余裕を持った線処理を推奨します。

確認項目	この製品での考え方
設置場所の環境	直接の降雨がない場所。凹凸のある壁面では天面・側面のコーキングを推奨。
電源仕様	DC10.5V〜DC30Vに対応。無極性のため極性を気にせず接続可能。
電気錠の制御	無電圧接点出力のため、別途「電気錠制御盤」との結線が必要です。
センサー接続	ループ入力端子に1a/1bいずれのセンサーも接続・監視可能です。

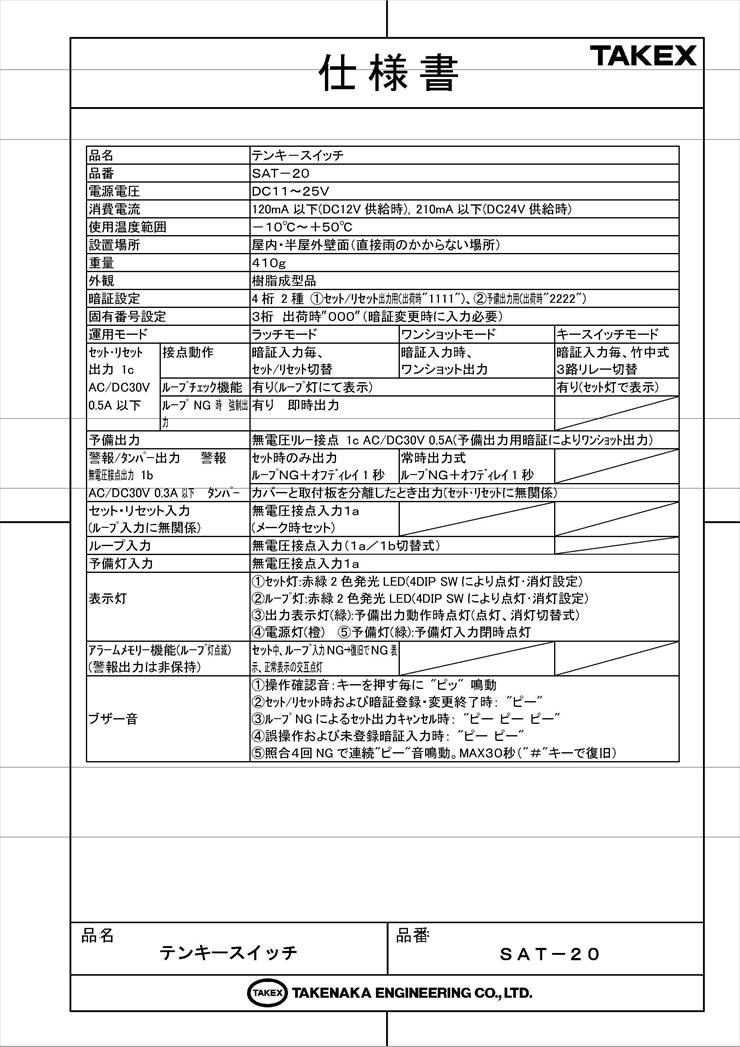

製品仕様

項目	仕様内容
品名・品番	テンキースイッチ / SAT-20
電源電圧	DC10.5V 〜 DC30V (無極性)
消費電流	120mA以下 (DC12V時) / 210mA以下 (DC24V時)
セット/リセット出力	無電圧接点 1c、DC/AC30V 0.5A以下
予備出力	無電圧接点 1c、DC/AC30V 0.5A以下 (ワンショット出力)
警報/タンパー出力	無電圧接点 1b、DC/AC30V 0.3A以下
ループ入力	無電圧接点入力 (1a/1b切替式)
セット/リセット入力	無電圧接点入力 1a (SB-COM間メーク時セット)
予備灯入力	無電圧接点入力 1a
暗証設定	4桁 2種類 (セット用/予備用)
固有番号設定	3桁 (出荷時：000)
表示灯	セット灯(赤緑2色)、ループ灯(赤緑2色)、出力表示灯(緑)、電源灯(橙)、予備灯(緑)
使用温度範囲	-10℃ 〜 +50℃ (結露・氷結なきこと)
設置場所	屋内・半屋外壁面 (直接雨のかからない場所)
外観・質量	樹脂成型品 / 約410g
外形寸法	120(W) × 120(H) × 43.7(D) mm

FAQ

Q：電気錠を直接動かすことはできますか？ A：いいえ、本機の接点は無電圧接点（信号用）ですので、電気錠を駆動するための「電気錠制御盤」が別途必要になります。

Q：停電になったら設定した暗証番号は消えてしまいますか？ A：いいえ。暗証番号や設定内容は不揮発性メモリに保存されるため、電源が切れても消えることはありません。

Q：屋外に設置しても大丈夫ですか？ A：雨が直接当たらない「半屋外」であれば設置可能です。軒下などに設置し、激しい雨風が当たらないよう配慮してください。

Q：暗証番号を間違えすぎるとどうなりますか？ A：4回連続で間違えると内蔵ブザーが鳴動し、約30秒間すべての操作を受け付けないロック状態になります。

Q：扉が開いたままの状態で警備をセットしようとするとどうなりますか？ A：ループチェック機能により、扉が開いている（ループNG）状態では「ピーピーピー」と警告音が鳴り、セットを拒否します。設定により強制セットさせることも可能です。

Q：12Vと24Vどちらの電源が必要ですか？ A：DC10.5Vから30Vまでの幅広い電圧に対応していますので、12V系・24V系どちらのシステムでもそのままお使いいただけます。

Q：アラームメモリー機能とはどのようなものですか？ A：警備中にセンサーが発報した場合、リセット（警戒解除）操作が行われるまでループ灯を点滅させ、異常があったことを知らせる機能です。

Q：暗証番号を勝手に書き換えられないか心配です。 A：暗証番号の登録・変更には、3桁の「固有番号」の入力が必要です。また、内部スイッチで登録モードを物理的に無効にすることも可能です。

Q：操作確認音（ピッという音）を消すことはできますか？ A：いいえ。操作確認音自体を完全に消す設定はございません。確実な操作フィードバックを重視した仕様となっております。

Q：2カ所の出入り口から同じ警備を操作したい場合は？ A：リモート入力（SB端子）を使用し、複数のSAT-20を並列に接続することで、どのテンキーからでもセット/リセットが可能な3路接続を構築できます。
