TAKEX テンキーユニット入退室管理屋外対応(IPX5) ハイセキュリティ

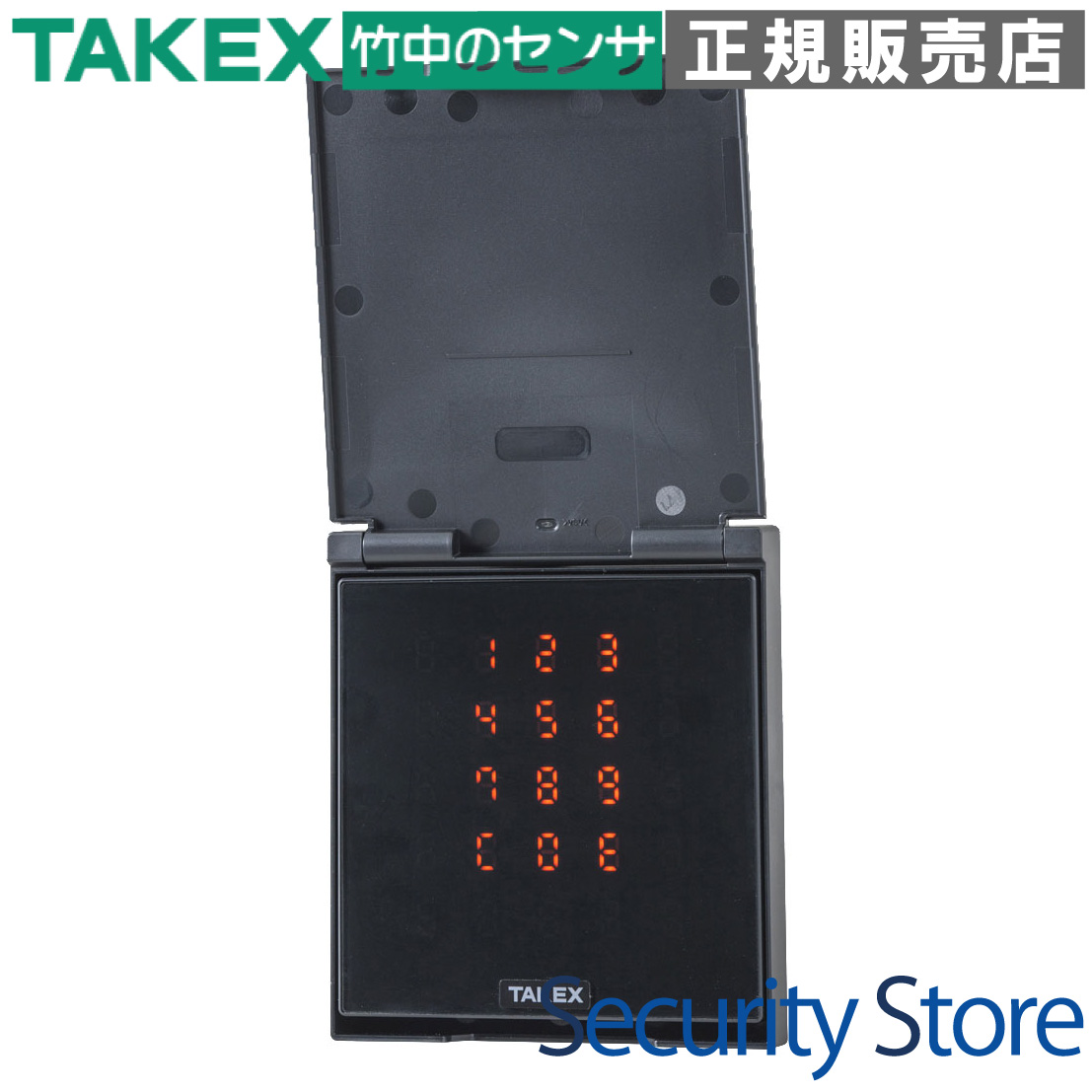

DMT-003D-BL マジカルテンキーユニット操作器ブラック

「マジカルテンキー方式」を採用し、使うたびに数字の配置を変化させることで、指の跡からの暗証番号推測やパネルの特定箇所の摩耗を物理的に排除する、高信頼の操作器です。

型番： DMT-003D-BL
製品名： マジカルテンキーユニット操作器ブラック
カテゴリ： 入退室管理システム・操作器
主な用途： オフィス、サーバールーム、集合住宅の共用部、通用口の電気錠制御
設置場所： 屋内・屋外（保護等級IPX5相当）

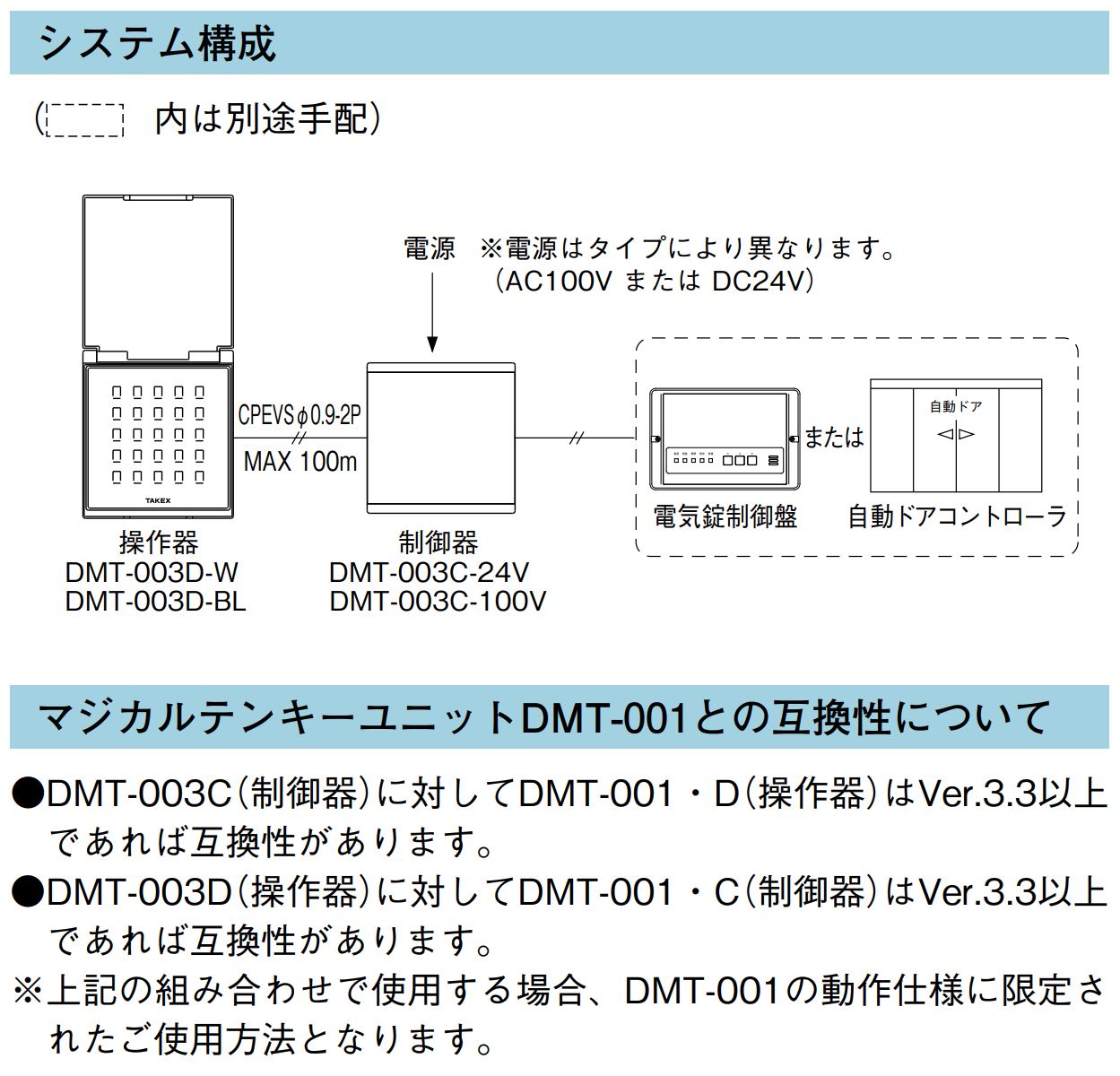

対応制御器： DMT-003C シリーズ（100V/24V）

資料ダウンロード

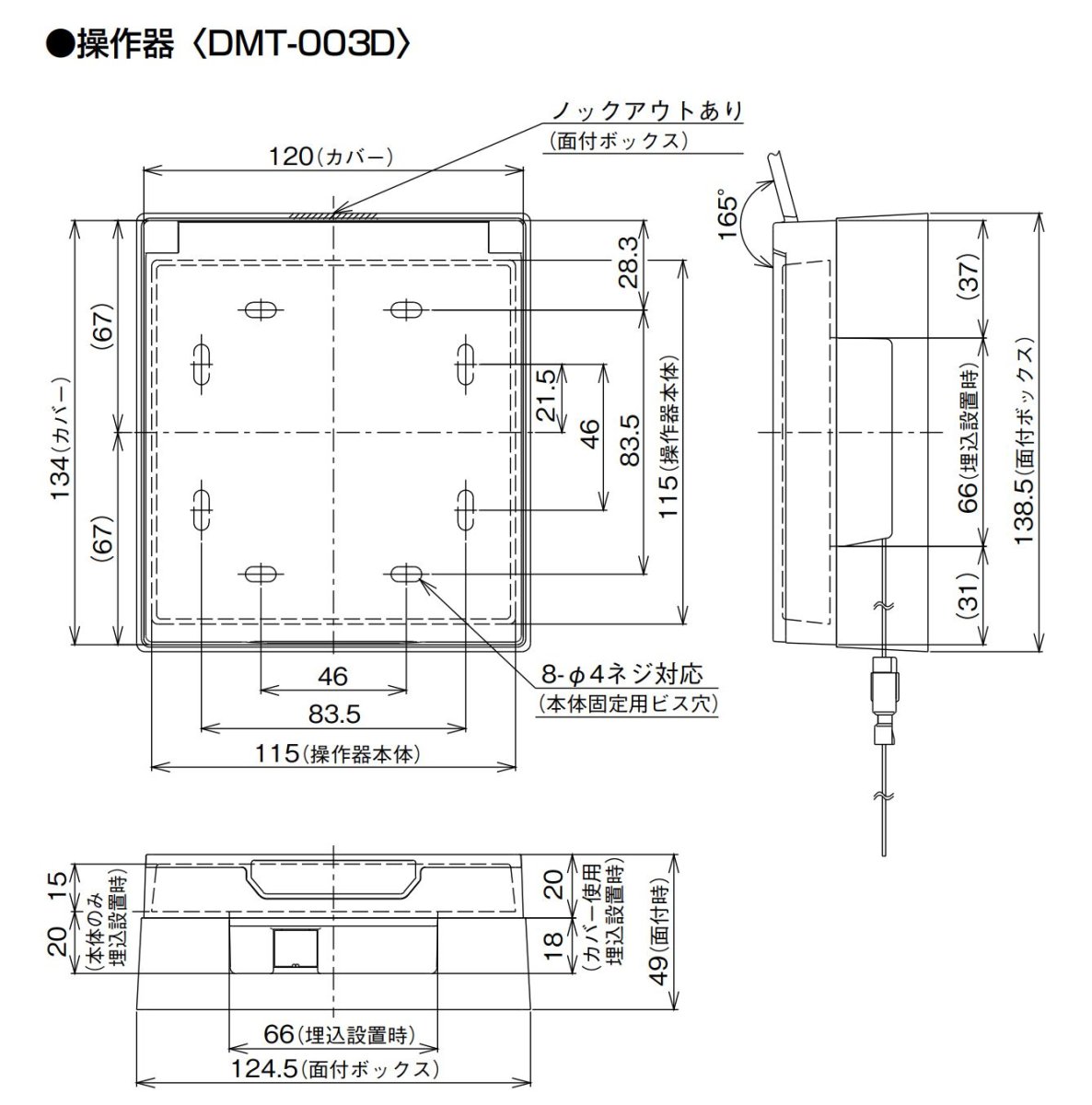

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・事務所のセキュリティ強化
サーバールーム・重要施設の入退室管理
マンション・アパートの共用部エントランス
雨が直接かかる建物の外壁設置

導入前に確認したいポイント

本機は「操作器」です。別途「制御器（DMT-003C）」が必要です
静電容量方式のため、厚手の手袋着用では操作できません
旧型(DMT-001)との互換性にはバージョン確認が必要です
操作器1台につき制御器との配線（CPEV等）が必要です

特長

数字の配置が毎回変わる「マジカルテンキー方式」

テンキー表示は6パターンのブロック移動に加え、設定により0〜9の配列そのものをランダムに表示することも可能です。使うたびに数字の位置が変わるため、パネルの特定箇所の変色や摩耗を防ぎ、指跡から暗証番号を推測されるリスクを根本的に排除します。

第三者からの「のぞき見」を防止する特殊設計

テンキー操作部には特殊フィルムを採用した強化ガラスパネルを搭載しています。斜めからの視認性を抑える設計により、背後や横に並んでいる第三者に暗証番号をのぞき見される心配を軽減します。

いたずら・不正解錠を抑止するロック機能

暗証番号を5回連続で間違えると、警告音が10秒間鳴動するとともに、3分間操作が一切受け付けられなくなります。これにより、総当たりによる不正解錠やいたずら目的の操作を効果的に抑止します。

外部接点連動による「操作禁止機能」

制御器側の入力端子を利用することで、外部信号によりテンキー操作を禁止できます。防犯システム（警備セット中）と連動させ、特定の時間帯や警備モード中にのみ入室を制限する運用が可能です。

屋外設置を可能にするIPX5の防水性能

操作部は保護等級IPX5（防噴流形）に準拠しており、建物の外壁など直接雨がかかる場所への設置にも対応します。強化ガラス製タッチパネルを採用しているため、傷に強く高い耐久性を誇ります。

現場環境に合わせた柔軟なカスタマイズ

設置環境の明るさに合わせてテンキーのLED輝度を3段階（のぞき見防止優先〜高輝度）で調整可能なほか、ブザー音量の設定も可能です。また、制御器1台に対し操作器を2台接続でき、扉の表裏での制御にも対応します。

旧型システムとの高い互換性

旧型のマジカルテンキーユニット（DMT-001シリーズ）との互換性を確保。バージョンVer.3.3以上であれば、新旧の操作器・制御器を組み合わせて運用することが可能な「デュアルモードアーキテクチャ」を採用しています。

    選定時に評価したい強み
    物理的セキュリティ： 指跡による暗証番号特定が不可能なランダム表示。
耐久性： 摩耗に強い強化ガラスと、雨に強いIPX5の防水構造。
施工性： 専用線（CPEV）による最大180mの長距離配線に対応。
運用性： 暗証番号を最大9種類登録でき、多人数での利用にも最適。



施工・設置ガイド

設置の際は「2個用スイッチボックス（深型）」の使用を推奨します。制御器と操作器の間は、通信の安定性を確保するためにツイストペアケーブル（CPEV推奨）を使用してください。

確認項目	この製品での考え方
配線距離	Φ0.9mm以上の電線使用で最大180mまで延長可能です（制御器〜操作器間）。
設置高さ	操作のしやすい1,200mm〜1,300mm程度を推奨します。
通信異常(Err1)	操作器パネルに「Err1」が出た場合は、配線ミス、断線、またはノイズを確認してください。
感度補正	電源投入時に自動感度補正を行うため、起動時はパネルに触れないでください。

インジケーター・表示灯の挙動

表示内容	意味
YES（点滅）	暗証番号照合OK。接点が出力されています。
no（点灯）	暗証番号間違い。2秒間表示されます。
--（点滅）+ ピー音	いたずら防止機能が発動し、操作ロック状態です（3分間）。
OFF（3回点滅）	外部信号等によりテンキーの使用が停止されています。

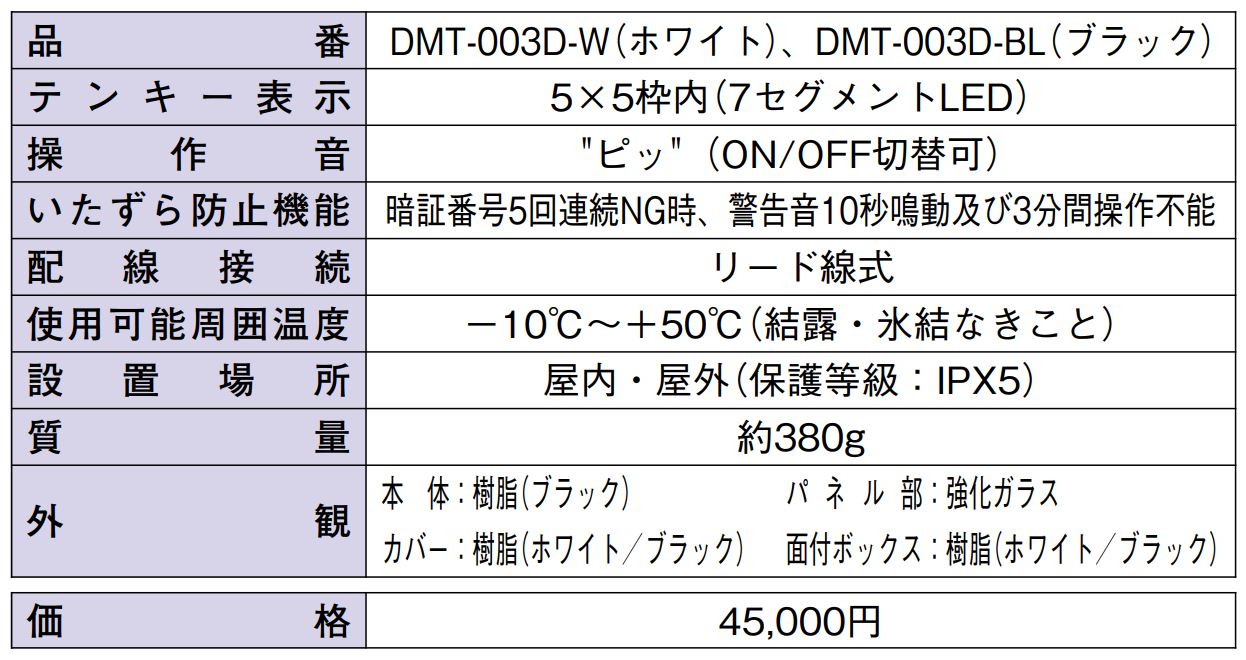

製品仕様

項目	内容
品名 / 品番	マジカルテンキー操作器 / DMT-003D-BL
電源電圧	制御器（DMT-003C）より供給
暗証番号	2〜12桁 9種類（制御器で設定 / 002モードは4桁固定）
出力 / 出力時間	無電圧接点出力（a/b切替式） / 00, 0.5秒, 3秒, 10秒, 20秒
テンキー停止入力	無電圧接点入力（a/b切替式）
表示方式	4×3テンキーを5×5配列内でブロック移動表示
配線方式	端子式（スクリューレスタイプ）
使用可能周囲温度	－10℃〜＋50℃
使用可能周囲湿度	30〜95％RH（結露・氷結なきこと）
設置場所	屋内・屋外（保護等級 IPX5 相当）
質量	約380g
外観 / 材質	樹脂（ブラック） / 強化ガラスパネル
最大配線距離	Φ0.65mm：50m / Φ0.9mm：100m / Φ1.2mm：180m
付帯機能	のぞき見防止、いたずら防止、ランダム表示、LED輝度調整、ブザー音量調整

FAQ

Q：暗証番号を忘れてしまった場合、現場で初期化できますか？ A：管理用暗証番号が設定されている場合、それが不明だとメニューに入れません。その場合はメーカー修理対応（基板リセット）となります。

Q：雨ざらしの門扉横に設置しても大丈夫ですか？ A：はい、IPX5相当の防水性能（防噴流形）を備えているため、直接雨のかかる屋外設置が可能です。

Q：手袋をしたまま操作はできますか？ A：静電容量方式のタッチパネルを採用しているため、一般的な軍手や厚手の手袋では反応しません。素手での操作を前提としています。

Q：停電した時に設定した暗証番号は消えませんか？ A：いいえ、暗証番号や各種設定値は不揮発性メモリに保存されるため、停電で消えることはありません。

Q：暗証番号を何回間違えるとロックがかかりますか？ A：5回連続で間違えると「いたずら防止機能」が作動し、3分間操作ができなくなります。

Q：古い制御器（DMT-001・C）にこの操作器は繋がりますか？ A：制御器のバージョンがVer.3.3以上であれば接続可能です。その際は「002モード」での動作となります。

Q：操作器のブザー音を消すことはできますか？ A：はい、操作器側の設定モードで音量を「0（無音）」に変更することが可能です。

Q：番号の配列を常に固定しておくことはできますか？ A：可能です。制御器の設定メニュー（S-6）でランダム表示をOFFにすることで固定表示にできます。

Q：LEDの輝度が足りず日中見えにくいのですが。 A：操作器の設定で輝度を「3（高輝度）」に変更してください。ただし、のぞき見防止効果は低下します。

Q：操作パネルに「Err1」が表示されています。 A：制御器と操作器の間の通信異常です。配線の断線、接触不良、またはノイズ混入の可能性を確認してください。
