防雨型テンキースイッチ [PIN500]

防雨型テンキースイッチ [PIN500]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防雨型テンキー IP65 暗証番号500通り 寒冷地対応

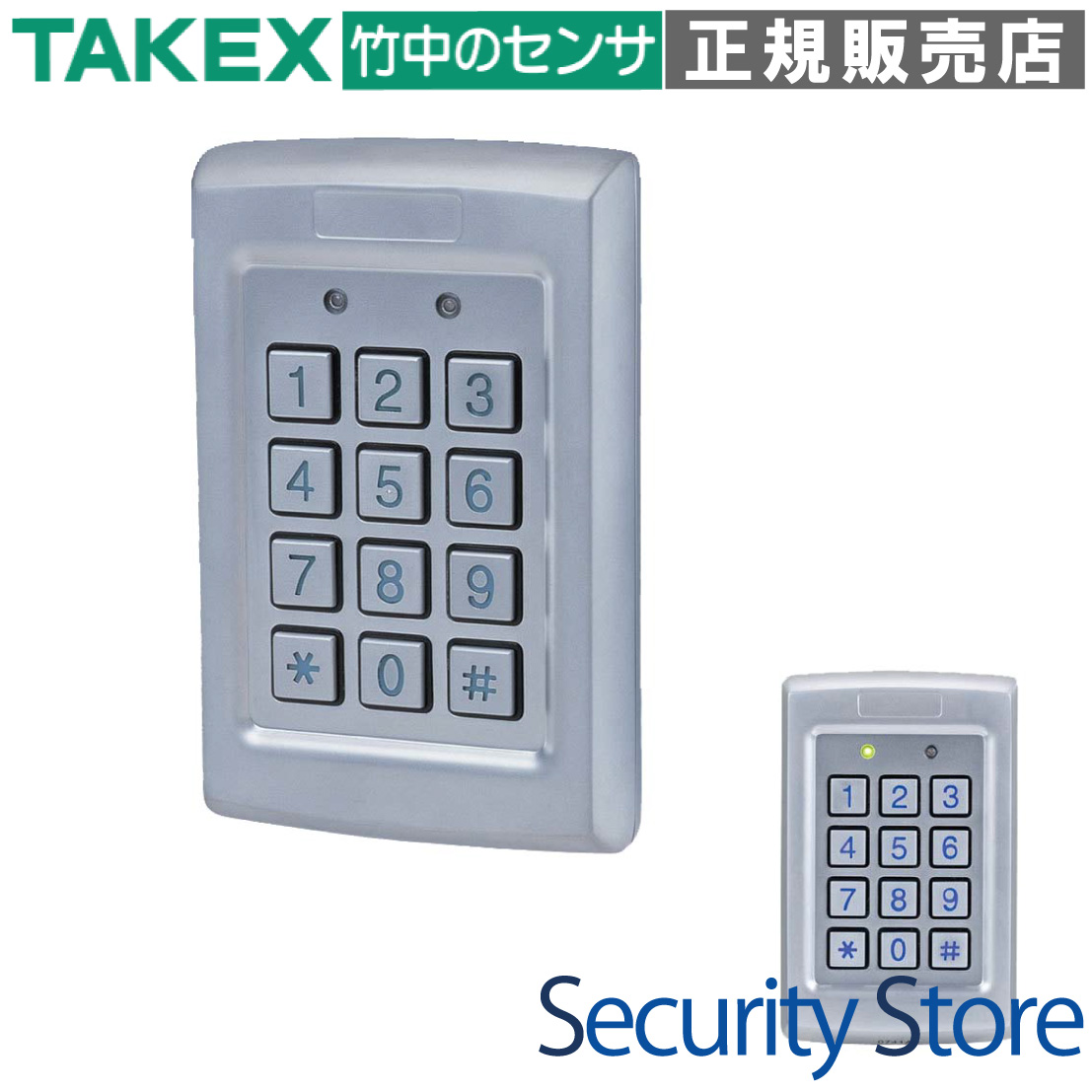

PIN500 防雨型テンキースイッチ

防雨BOX不要で屋外設置が可能な、堅牢かつ高機能なテンキースイッチです。IP65相当の防水性能に加え、極寒冷地でも動作を維持するインテリジェント・ヒーターを内蔵。最大500通りの暗証番号管理と2系統の出力により、電気錠制御から警備システムのコントロールまで幅広く対応します。

  • 型番： PIN500
  • 方式： 透過式発光金属キーパッド
  • 保護等級： IP65相当（防噴流形）
  • 最大登録数： 500通り（4〜8桁）
  • 動作温度： -20℃〜+60℃（ヒーター有効時）
  • 主要機能： 2系統出力、ヒーター内蔵、アンチタンパー、ロックアウト機能

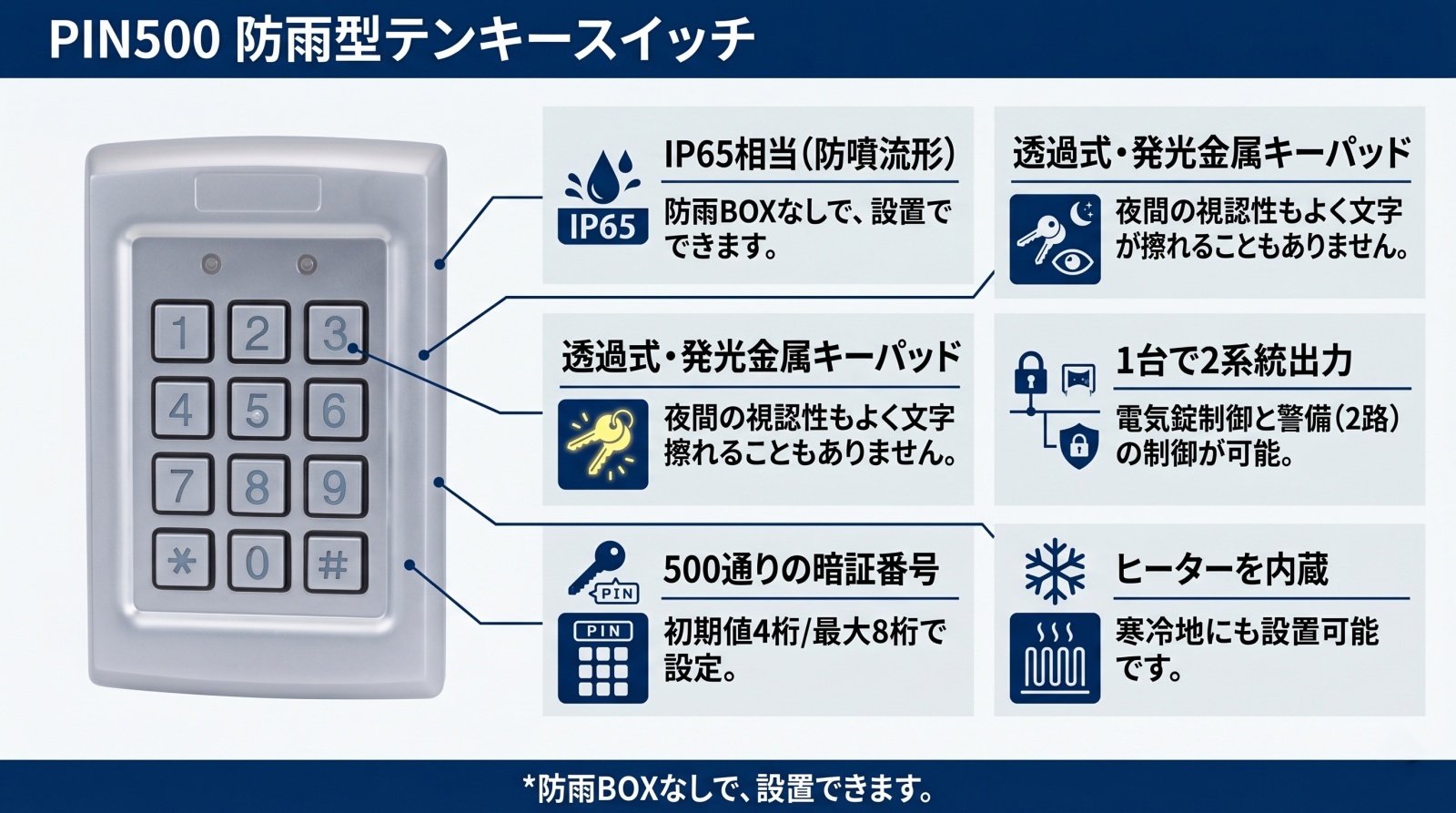

PIN500 防雨型テンキースイッチ 製品画像

資料ダウンロード

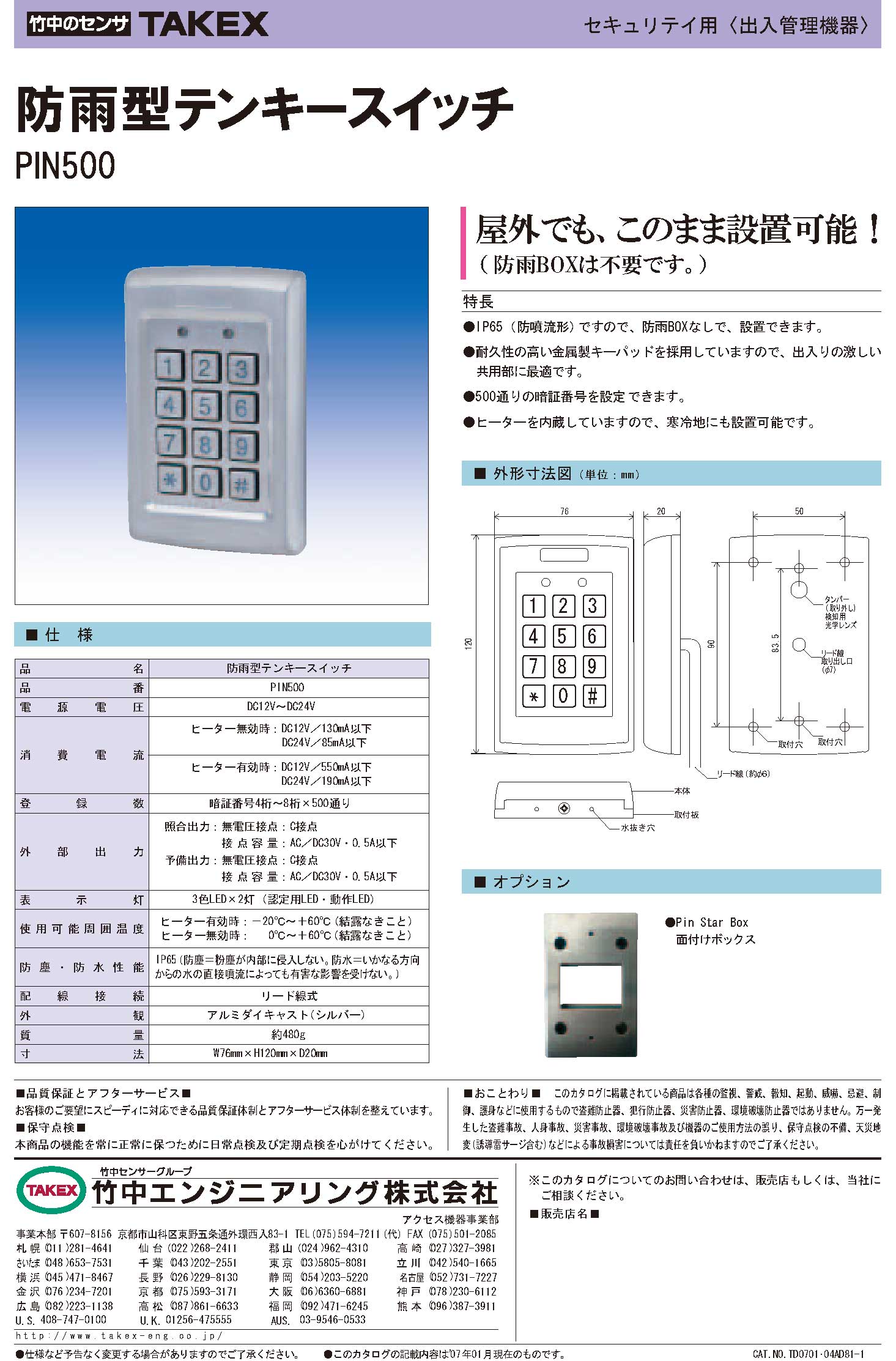

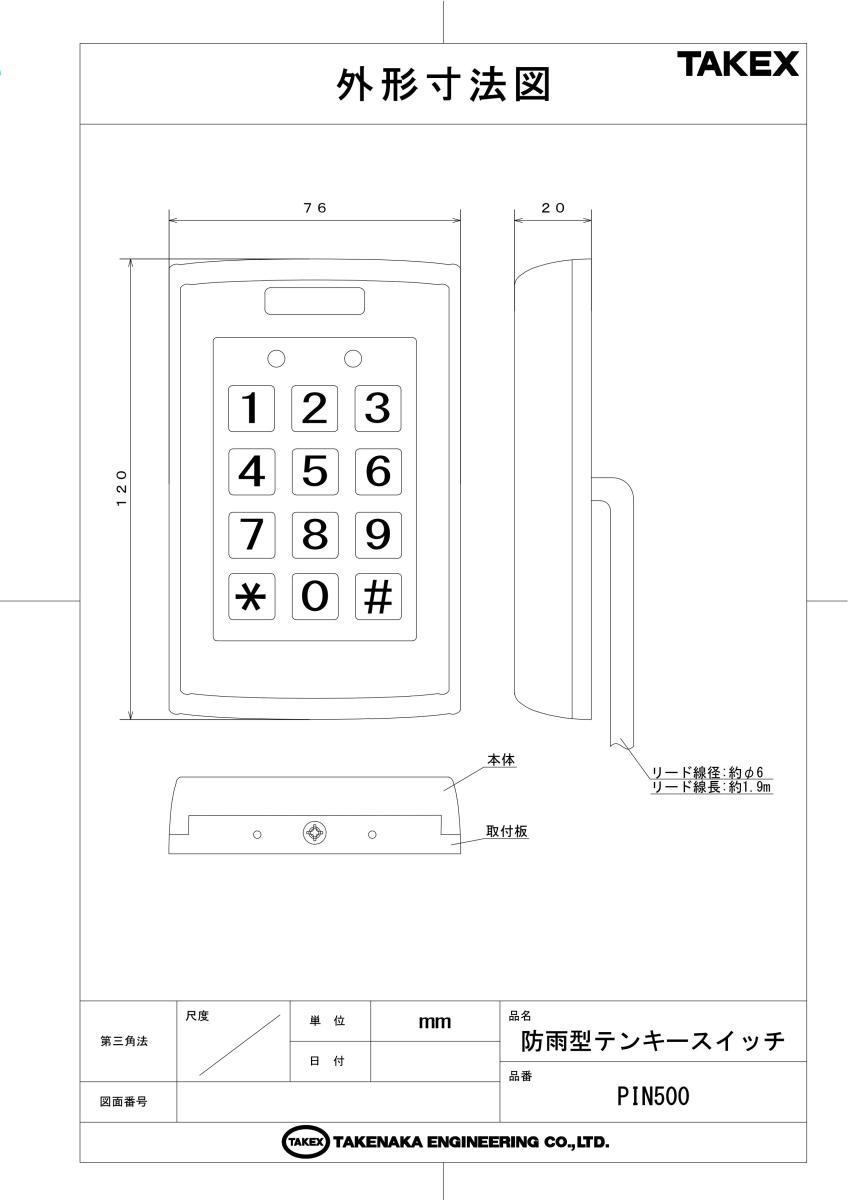

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外門扉や勝手口の電気錠制御
  • 防犯システムの警戒・解除スイッチ
  • 寒冷地・積雪地域の外部アクセス管理
  • 複数ユーザーが利用するオフィスや倉庫
  • 高い耐久性が求められる公共施設の入口

導入前に確認したいポイント

  • ヒーター使用時の最大消費電流（550mA）
  • 設置面のコーキング処理の必要性
  • 暗証番号の桁数（4桁〜8桁の選択）
  • 補助リレーの用途（交互出力か否か）
  • AC電源直結不可（DC12〜24V駆動）

特長

IP65相当の優れた防雨・防塵設計

本体自体がIP65相当の防噴流構造となっているため、高価な防雨BOXや専用のハウジングを用意することなく、そのまま屋外の壁面に設置可能です。施工コストの削減と、設置場所の美観維持を両立します。

夜間視認性に優れた透過式発光キーパッド

金属製の強固なキーパッドを採用しており、文字面が透過式で発光します。夜間の暗い場所でも操作ミスを防ぐとともに、文字が擦れて消える心配もありません。高い質感と実用性を兼ね備えています。

2系統の独立出力による柔軟なシステム運用

「ロックリレー」と「補助リレー」の2系統の出力を備えています。例えば、1つの暗証番号で「扉の解錠」と「セキュリティの解除」を同時に行ったり、特定の番号にのみ異なるリレーを割り当てるなど、現場に合わせた高度な設定が可能です。

最大500スロットの個別暗証番号管理

最大500通りもの暗証番号を個別の「スロット」に登録できます。ユーザーごとに異なる番号を発行できるため、退職者の番号のみを抹消するといった保守管理が容易になります。番号は4桁から最大8桁まで設定可能です。

寒冷地でも確実に動作するインテリジェント・ヒーター

内蔵された温度センサーが環境温度を監視。気温が低下すると自動的にヒーターが稼働し、氷結や結露によるキーの固着を防ぎます。これにより、氷点下20℃という厳しい環境下でも安定した操作性を保証します。

不正操作を徹底的に排除するセキュリティ機能

物理的な破壊や取り外しを検知する「光学式アンチタンパー」に加え、総当たり攻撃を防止する「ロックアウト機能」を搭載。不正な入力が続くと一定時間操作を無効化し、ブザーで警告を発します。

DIPスイッチ不要、キーパッドのみで完結する設定

すべてのシステム設定や番号登録は、本体のテンキー操作のみで完結します。施工現場で工具を使って内部を開ける必要がなく、スピーディーな導入とメンテナンスを実現しています。

選定時に評価したい強み

  • 全天候型対応： IP65性能とヒーター内蔵により、全国どの地域でも安心して提案可能。
  • 高い汎用性： DC12V〜24Vのワイド電圧対応で、既存の様々な制御盤に接続可能。
  • 堅牢な筐体： アルミダイキャスト製のボディはいたずらや衝撃に強く、長期運用に適しています。
  • 優れた保守性： 設定コードを忘れても緑線と黒線の短絡でリセットできる現場救済機能を搭載。

施工・設置ガイド

防雨性能を維持するため、必ず正立方向で設置し、壁面との入線口には適切なコーキング処理を行ってください。また、本体下部の水抜き穴を塞がないよう注意が必要です。

確認項目 PIN500での仕様・考え方
設置の向き 正立取付専用（横向き・倒立不可）
電源容量 ヒーター使用時は最大550mA(DC12V)を確保すること
補助リレーの動作 ワンショット（秒数指定）または交互出力（ラッチ）を選択可能
配線長 リード線が約6m付属。必要に応じて延長が必要

LED表示・動作状態

モードLED（左上） ドアLED（右上） 機器の状態
緑点灯 消灯 正常待機中（運用モード）
緑点灯 緑点灯 操作成功（ロックリレー動作中）
消灯 赤点灯 設定モード暗証番号入力待ち
消灯 赤点滅 ロックアウト発動中（不正入力による凍結）
橙点灯 消灯 スロット番号入力待ち（メニュー7）

配線・端子仕様（11芯リード線）

線色 信号名 内容
赤 / 黒 電源入力 DC12V 〜 24V（赤がプラス）
茶 / 紫 / 灰 ロックリレー N.C. / COM. / N.O.（無電圧接点）
橙 / 青 / 黄 補助リレー N.C. / COM. / N.O.（交互出力可能）
緑 補助入力1 メンテナンス・リセット用（黒線と短絡で使用）
白 補助入力2 通常不使用

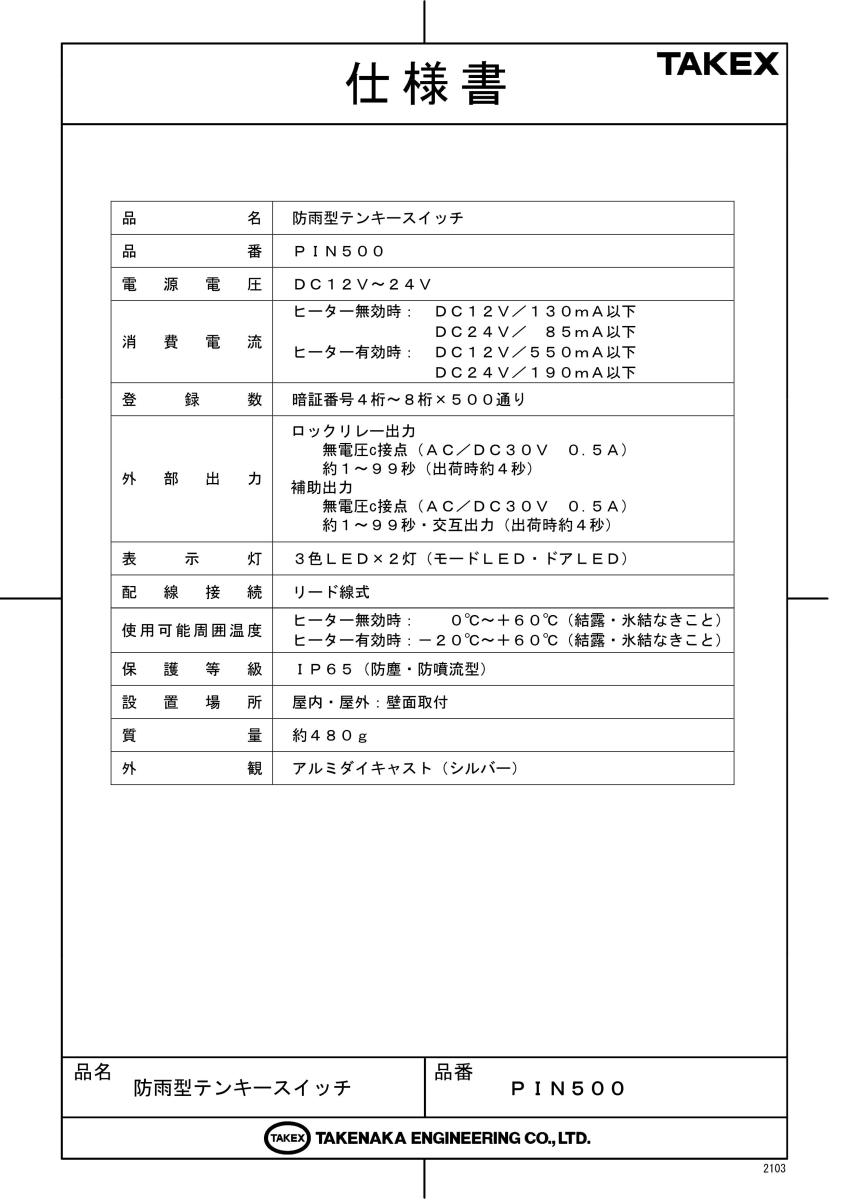

製品仕様

項目 内容
電源電圧 DC12V〜24V
消費電流（ヒーター無効時） DC12V時：130mA以下 / DC24V時：85mA以下
消費電流（ヒーター有効時） DC12V時：550mA以下 / DC24V時：190mA以下
登録数 暗証番号4〜8桁 × 500通り
外部出力（ロックリレー） 無電圧c接点（AC/DC30V 0.5A）/ 約1〜99秒（初期4秒）
外部出力（補助リレー） 無電圧c接点（AC/DC30V 0.5A）/ 約1〜99秒・交互出力（初期4秒）
表示灯 3色LED × 2灯（モードLED・ドアLED）
配線接続 リード線式（約6m）
使用可能周囲温度 ヒーター無効：0℃〜+60℃ / 有効：-20℃〜+60℃
保護等級 IP65相当（防塵・防噴流型）
設置場所 屋内・屋外（壁面取付）
質量 約480g
外観 アルミダイキャスト（シルバー）

FAQ

Q：本当に雨ざらしの場所に設置して大丈夫ですか？ A：はい。IP65相当の防噴流設計ですので、防雨BOXなしで直接屋外に設置いただけます。ただし、ホースでの直接散水や水没する場所、常に水が溜まる場所は避けてください。
Q：暗証番号は何桁まで設定できますか？ A：4桁〜8桁で設定可能です。工場出荷時は4桁固定ですが、設定により可変桁数にも対応します。
Q：管理者用の設定番号を忘れてしまった場合はどうすればいいですか？ A：本体裏のリード線の「緑線」と「黒線」を短絡させた状態で電源を再投入することで、15秒間だけ初期番号（1234）でログインできるレスキュー機能を備えています。
Q：夜間でも数字は見えますか？ A：はい。キーパッドが透過式で青色に発光するため、完全な暗闇でもはっきりと視認でき、操作が可能です。
Q：電気錠の制御と防犯のセット/リセットを1台でできますか？ A：可能です。2系統のリレー出力を備えており、暗証番号ごとにどちらのリレーを動かすか権限を割り当てることができます。
Q：ヒーターのON/OFF設定は必要ですか？ A：デフォルトでは無効（3000）になっています。寒冷地でご使用の場合は、設定メニュー6から有効（3001）に切り替えてください。
Q：ロックアウト機能とは何ですか？ A：暗証番号を連続して間違えた場合に、一定時間操作を受け付けなくする機能です。総当たりによる不正解錠を防ぎます。
Q：交互出力（ラッチ出力）はどちらのリレーでも使えますか？ A：いいえ、交互出力に対応しているのは「補助リレー」のみです。メインのロックリレーはワンショット出力専用となります。
Q：500人全員に違う番号を割り振れますか？ A：はい、500スロットのメモリがあるため、最大500名まで個別の番号を管理できます。
Q：バックライトは常に点灯していますか？ A：待機中は青色に点灯しており、夜間の目印にもなります。
