マジカルテンキーユニット操作器ホワイト [DMT-003D-W]

Q: 暗証番号は何桁まで設定できますか？

通常モードでは2桁から最大12桁まで設定可能です。旧型互換モードでは4桁固定となります。

Q: 暗証番号を間違えてロックがかかった場合、どうすれば解除できますか？

3分間待つことで自動解除されます。お急ぎの場合は制御器のリセットボタンで強制解除可能です。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）入退室管理システムマジカルテンキー屋外対応（IPX5）

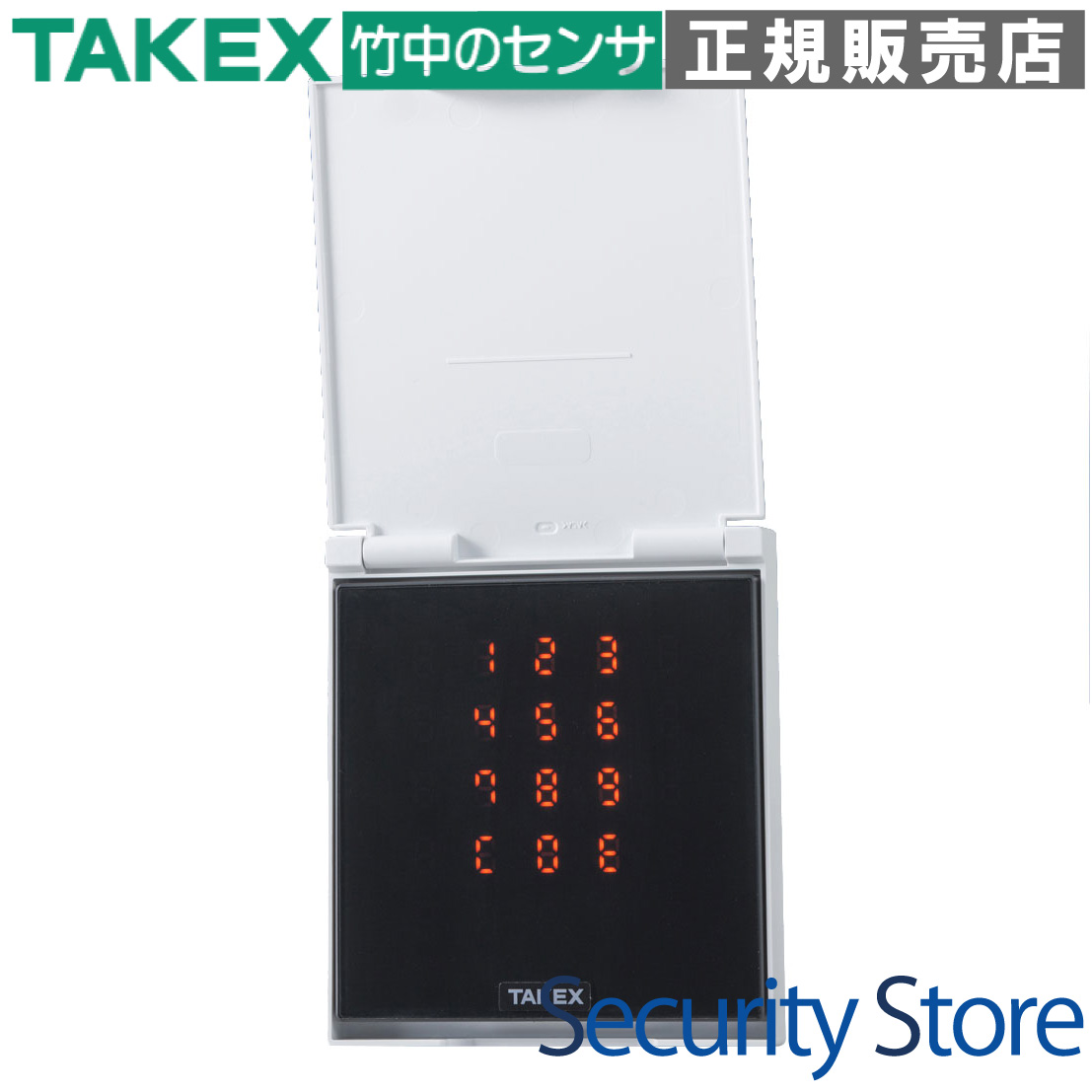

DMT-003D-W マジカルテンキーユニット操作器ホワイト

使うたびに数字の配置が変化する「マジカルテンキー方式」を採用した、高セキュリティな入退室管理用操作器です。パネルの特定箇所の摩耗や指紋跡による暗証番号の推測を物理的に防ぎ、オフィスや重要施設のセキュリティを大幅に向上させます。

型番： DMT-003D-W
製品名： マジカルテンキーユニット操作器ホワイト
方式 / カテゴリ： 静電容量式タッチパネル（マジカルテンキー方式）
主な用途： 電気錠・自動ドア・シャッターの解錠制御、入退室管理
設置場所 / 対応環境： 屋内・屋外（IPX5相当）
電源 / 通信： 制御器（DMT-003C等）より供給 / 専用通信線

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・工場の勝手口や通用口の管理
マンション共用部のオートロック解錠
薬品庫や重要書類保管室の入室制限
暗証番号の漏洩や推測を徹底して防ぎたい現場

導入前に確認したいポイント

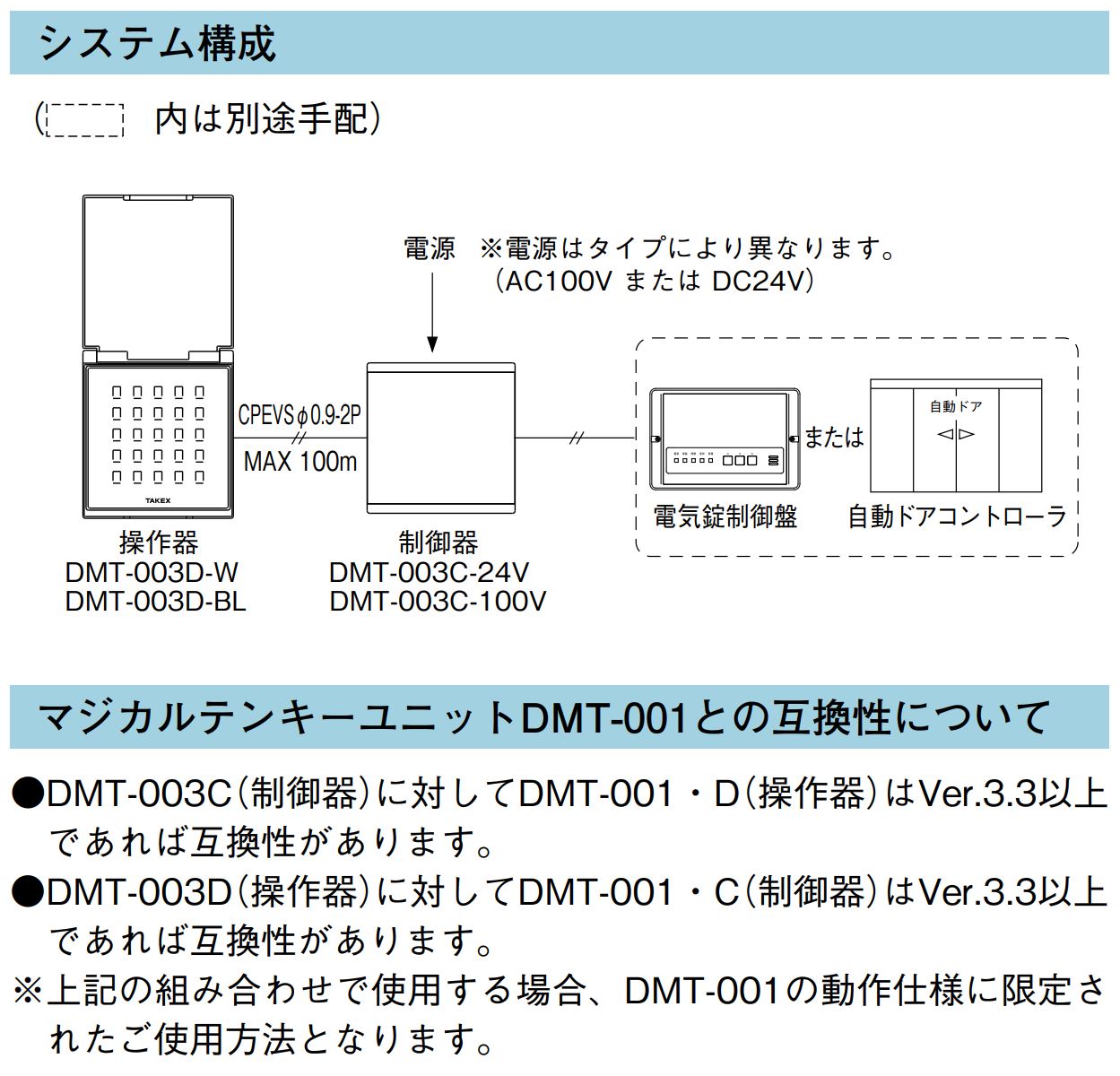

本機は「操作器」です。別途「制御器（DMT-003C）」が必要です
静電容量式のため、手袋をしたままの操作はできません
操作器と制御器間の配線距離（最大180m ※Φ1.2mm使用時）
設置場所の意匠に合わせホワイト（本機）とブラックを選択可能

特長

数字位置が毎回変わる「マジカル表示」

テンキーの表示パターンは計6パターンあり、使うたびに数字の表示位置がランダムに入れ替わります。これにより、特定のボタンだけが変色したり、摩耗したりすることがなく、指の跡から暗証番号が推測されるリスクを根本から排除します。

0〜9の配列そのものを変える「高度ランダム機能」

ブロック単位での位置変更だけでなく、設定により「0〜9」の数字配列そのものを完全にランダムに表示することも可能です。最高レベルの秘匿性を求める環境に最適です。

第三者による覗き見を防止する特殊フィルム

テンキー操作部には特殊フィルムを採用。斜め方向からの視認性を制限することで、背後や横からの第三者による暗証番号の覗き見を強力に防止します。また、表示輝度を下げることでこの効果をさらに高めることができます。

いたずらや不正解錠を抑止するロック機能

暗証番号を5回連続で間違えると、警告音が10秒間鳴動し、その後3分間は一切の操作を受け付けない「いたずら防止機能」を搭載しています。総当たり的な不正解錠の試行を物理的な時間制限で遮断します。

外部信号に連動する「操作禁止機能」

外部からの接点信号により、一時的にテンキー操作を無効化できます。防犯警備システムと連動させ、「警備セット中（無人時）は暗証番号を知っている人でも入室不可にする」といった高度な運用が可能です。

雨のかかる屋外にも設置可能なIPX5仕様

操作部は保護等級IPX5（防噴流形）に適合。建物外壁や門扉など、直接雨がかかる場所でも安心して設置いただけます。強化ガラス製タッチパネルの採用により、耐候性と耐久性にも優れています。

現場に合わせた視認性・音量のカスタマイズ

設置環境の明るさに応じて、LEDの輝度を3段階で調整可能です。直射日光下では高輝度に、夜間の住宅地では低輝度にするなど柔軟に対応できます。また、操作時のブザー音量も環境に合わせて3段階（無音含む）で設定可能です。

新旧モデルの互換性を維持するデュアルモード

旧型のマジカルテンキーユニット（DMT-001シリーズ）との互換性を備えています。既設システムの操作器のみ、あるいは制御器のみを交換する場合でも、モード切り替え（002モード）によってスムーズな更新が可能です。

    選定時に評価したい強み
    高耐久パネル： 傷に強く、長期間の使用でも数字が消えない強化ガラスパネルを採用。
フレキシブルな構成： 1台の制御器に対し、最大2台の操作器を接続して扉の両側管理が可能。
優れた施工性： 面付ボックスが標準付属しており、壁面への設置がスムーズに行えます。
設定保持： 停電が発生しても登録された暗証番号や設定値が消去されることはありません。



施工・設置ガイド

操作器（DMT-003D）は屋外設置が可能ですが、制御器（DMT-003C）は必ず屋内に設置してください。施工時は「2個用スイッチボックス（深型）」の使用を推奨します。

確認項目	この製品での考え方
配線ケーブル	ツイストペアケーブル（CPEV等）を使用してください。
設置距離	製品同士の干渉を防ぐため、機器間は5cm以上の距離を空けて設置してください。
キャリブレーション	電源投入時に自動感度補正を行います。起動時はパネルに触れないでください。
メンテナンス	強化ガラスパネルのため、汚れは柔らかい布で拭き取ってください。

操作器 LED/インジケーター挙動

表示内容	ブザー	状態・意味
右下「□」点灯	ピーッ	電源ON（システム起動時）
右上「OFF」点滅	ピッ	テンキー使用停止中にパネルをタッチした
中央「YES」点滅	ピピッ	照合OK（解錠中）
中央「no」点灯	ピピピ	照合NG（暗証番号間違い）
右上「--」点滅	ピー(10秒)	いたずら防止状態（3分間ロック中）
中央「Err1」点灯	ピーッ	制御器との通信異常（配線トラブル等）

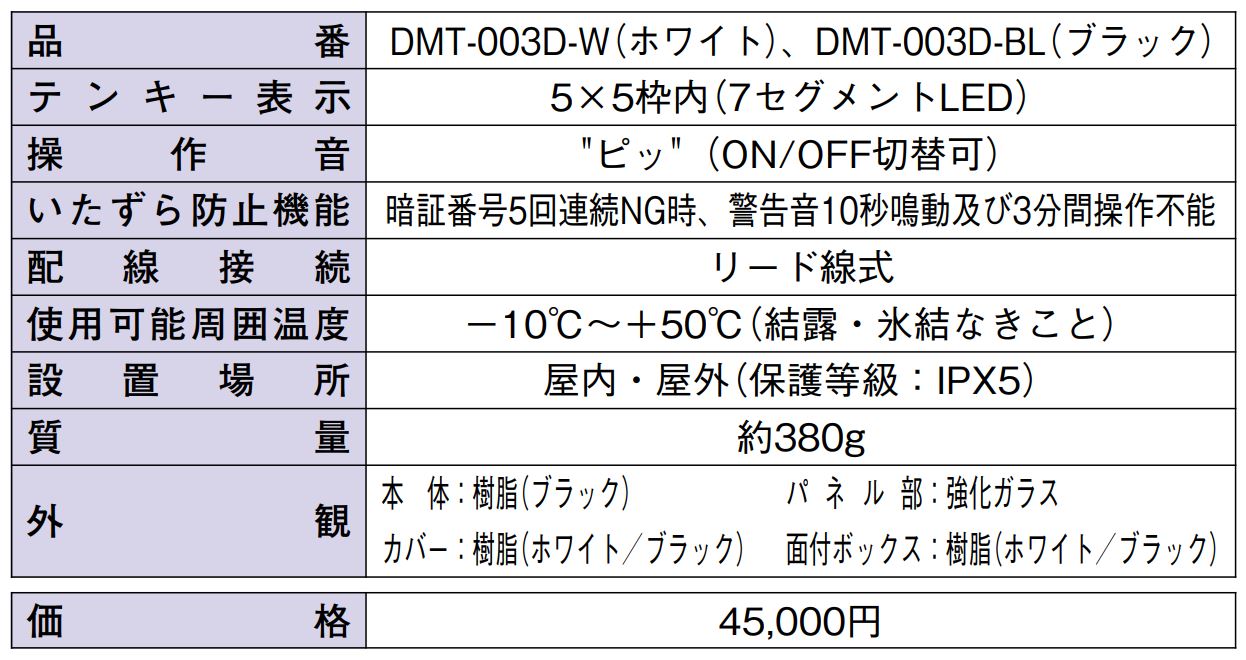

製品仕様

項目	仕様内容
型番	DMT-003D-W (ホワイト) / DMT-003D-BL (ブラック)
電源電圧	制御器（DMT-003C）より供給
表示方式	4×3テンキーを5×5配列内でブロック移動表示（マジカル表示）
暗証番号登録数	2〜12桁 9種類（制御器で設定 / 002モードは4桁固定）
覗き見防止機能	特殊フィルムによる視野制限機能あり
輝度・音量調整	輝度：3段階（低・標準・高） / 音量：3段階（無音・小・大）
保護等級	IPX5（防噴流形）相当
使用周囲温度	-10℃〜+50℃
使用周囲湿度	30〜95％RH（結露・氷結なきこと）
最大配線距離	Φ0.65mm：50m / Φ0.9mm：100m / Φ1.2mm：180m（制御器〜操作器間）
材質	樹脂（ホワイト：日塗工K75-90A近似色）、強化ガラス（ブラック）

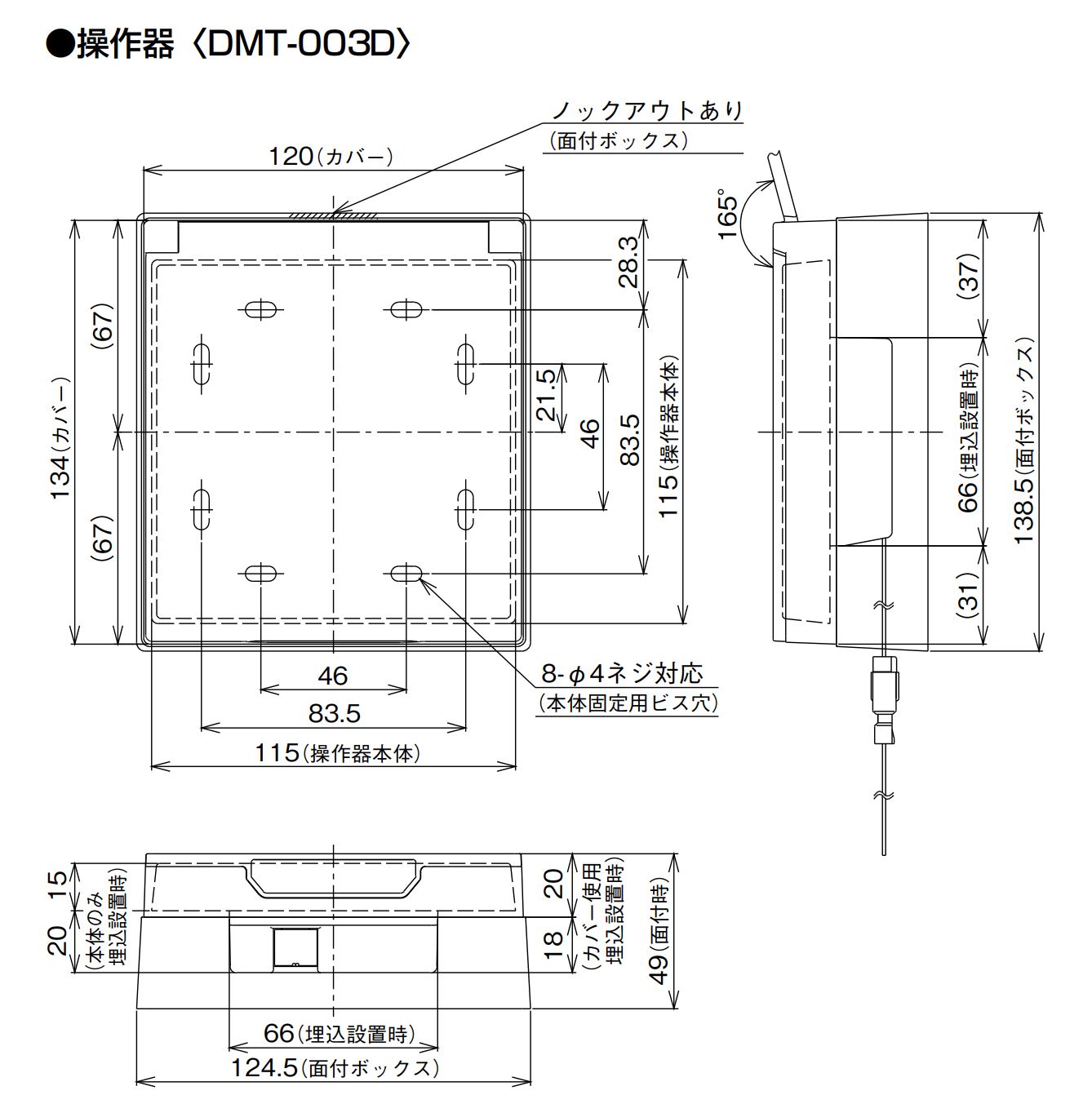

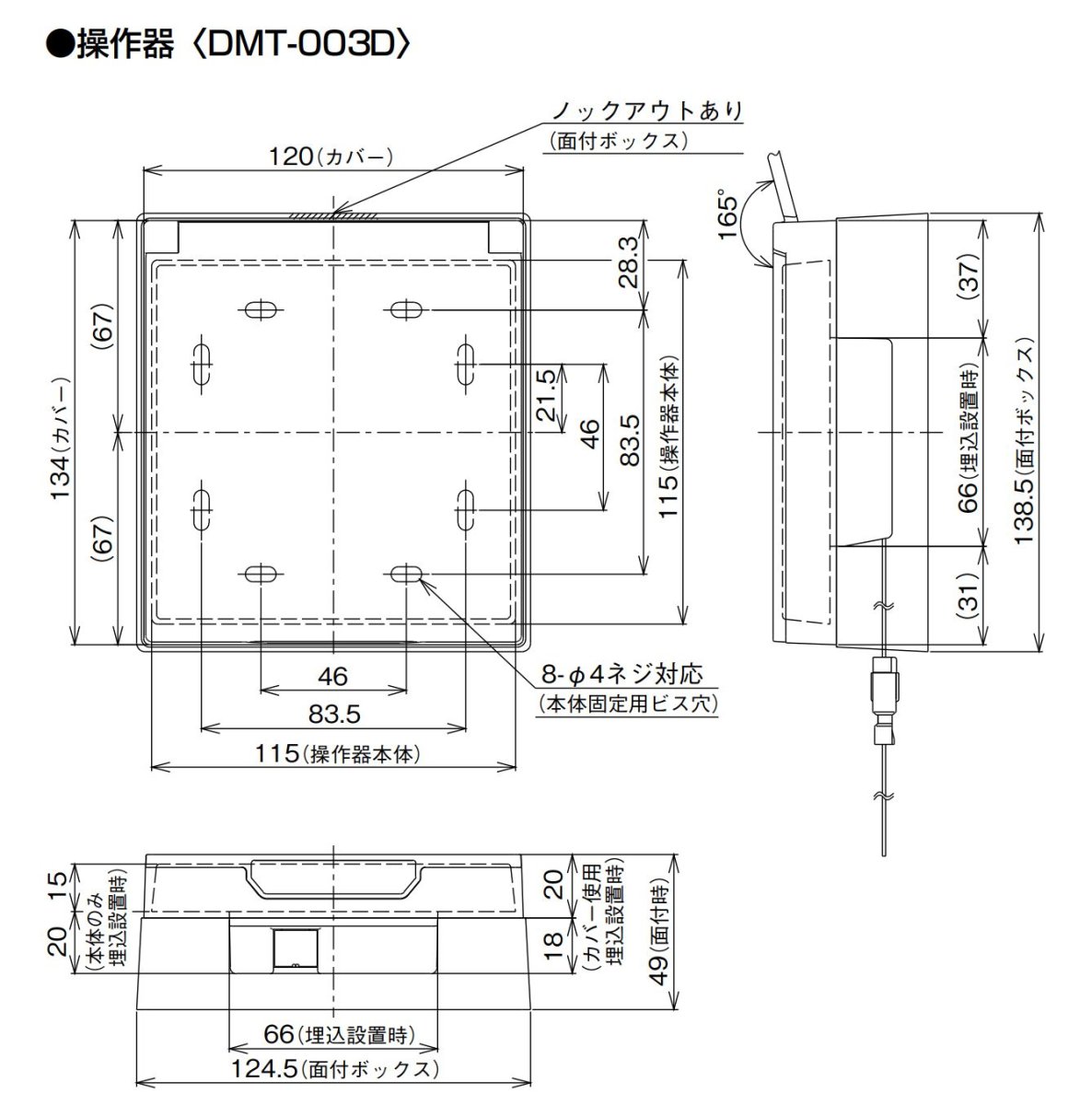

外形寸法（面付時）	124.5(W) × 138.5(H) × 49(D) mm
外形寸法（埋込時）	120(W) × 134(H) × 20(D) mm
質量	約380g（面付ボックス除く）

FAQ

Q：マジカル表示とは具体的にどのような動きをしますか？ A：使うたびに数字「0〜9」が表示される場所が変化します。これにより、特定のボタンだけが汚れたり摩耗したりするのを防ぎ、他人に番号を推測されるのを防止します。

Q：手袋をした状態で操作できますか？ A：いいえ、静電容量式タッチパネルを採用しているため、一般的な手袋を着用した状態では反応しません。素手での操作が必要です。

Q：屋外の雨が直接当たる場所に設置できますか？ A：はい、IPX5（防噴流形）に対応しているため、雨のかかる屋外設置が可能です。ただし、背面からの浸水を防ぐため、施工時のコーキング処理等は適切に行ってください。

Q：暗証番号は何桁まで設定できますか？ A：通常モード（003モード）では2桁から最大12桁まで設定可能です。旧型互換の002モードでは4桁固定となります。

Q：暗証番号を間違えてロックがかかった場合、どうすれば解除できますか？ A：通常は3分間待つことで自動解除されます。お急ぎの場合は、屋内の制御器（DMT-003C）のリセットボタンを押すことで強制解除が可能です。

Q：のぞき見防止機能はオフにできますか？ A：物理的なフィルムによるものなので完全オフにはなりませんが、輝度設定を「3（高輝度）」にすることで、斜めからの視認性が上がり、のぞき見防止効果を弱めることができます。

Q：停電した時に登録した番号が消えることはありませんか？ A：はい、設定内容はEEPROMに保存されているため、停電しても消えることはありません。

Q：操作器は1つのドアに2台付けられますか？ A：はい、制御器1台に対して操作器を2台まで接続できます。これにより、扉の外側と内側の両方で暗証番号による管理が可能です。

Q：以前使っていたDMT-001シリーズの操作器と混ぜて使えますか？ A：はい、制御器側で「002モード」に設定することで、旧型操作器（Ver.3.3以上）との混在や交換が可能です。

Q：画面に「Err1」と表示されました。故障ですか？ A：通信エラーの表示です。制御器との間の配線が断線していないか、端子台から抜けていないか、あるいはノイズの影響を受けていないか確認してください。

マジカルテンキーユニット 操作器 ホワイト [DMT-003D-W]
