FG-S2 フォグガードS 霧を噴射して侵入者の視界をシャットアウト TAKEX 竹中エンジニアリング [FG-S2]

FG-S2 フォグガードS 霧を噴射して侵入者の視界をシャットアウト TAKEX 竹中エンジニアリング [FG-S2]

販売価格: 会員のみ販売

商品詳細

TAKEX 防犯装置 侵入阻止 屋内専用 霧噴射システム

FG-S2 フォグガードS 霧を噴射して侵入者の視界をシャットアウト

外部センサーや警報接点と連動し、高濃度の白色霧を瞬時に噴射することで侵入者の視界を物理的に遮断する強力な防衛システムです。盗難対策の最終防衛ラインとして、犯行の継続を困難にさせます。

  • 型番： FG-S2
  • 製品名： フォグガードS
  • 方式： グリコール系熱気化方式（霧噴射）
  • 主な用途： 店舗、オフィス、倉庫、金庫室などの防犯・盗難阻止
  • 電源： AC100V（非常用バックアップバッテリー内蔵）
  • 最大噴射： 約40秒（100m3の空間に対応）

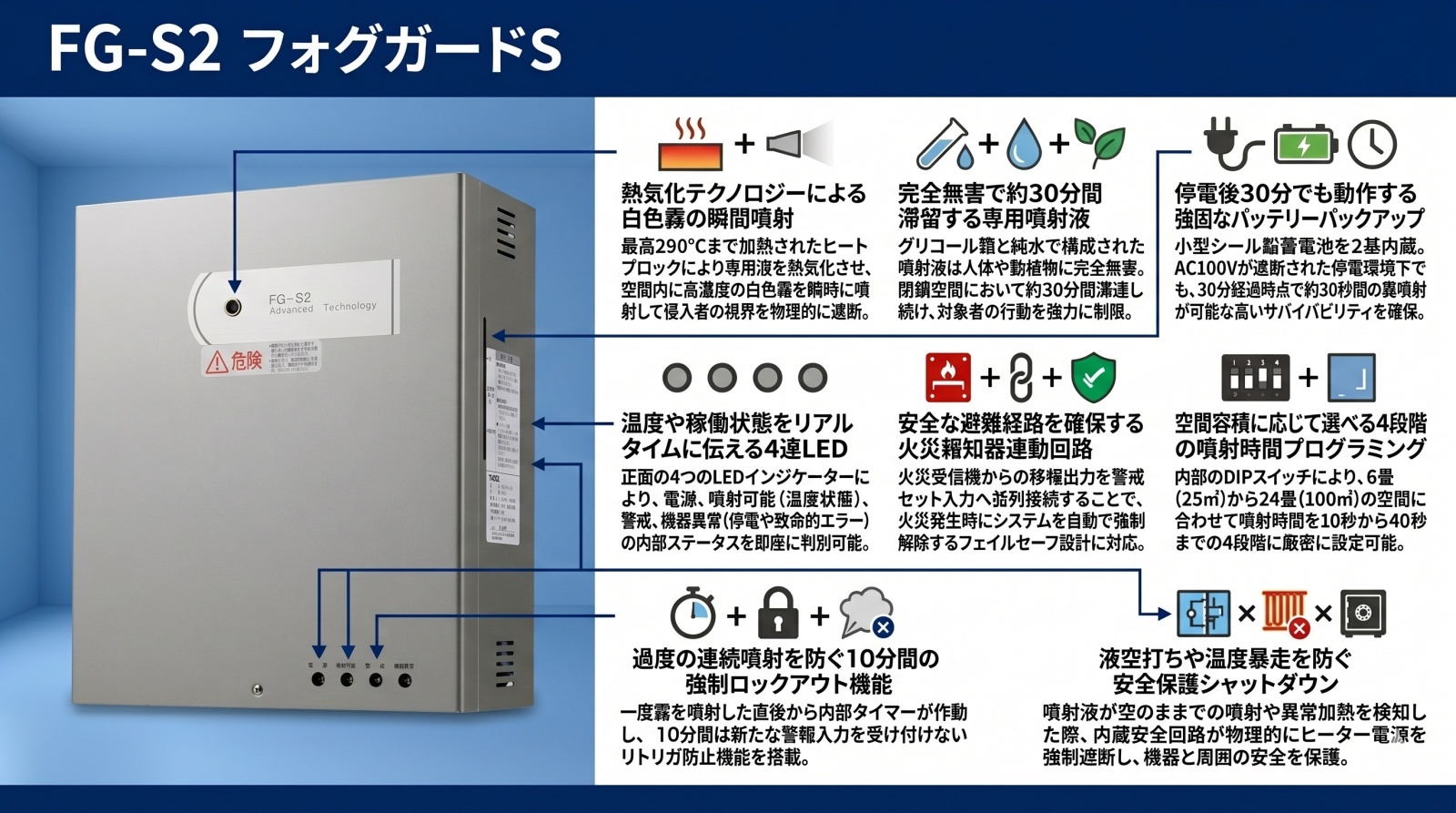

FG-S2 フォグガードS 外観画像

資料ダウンロード

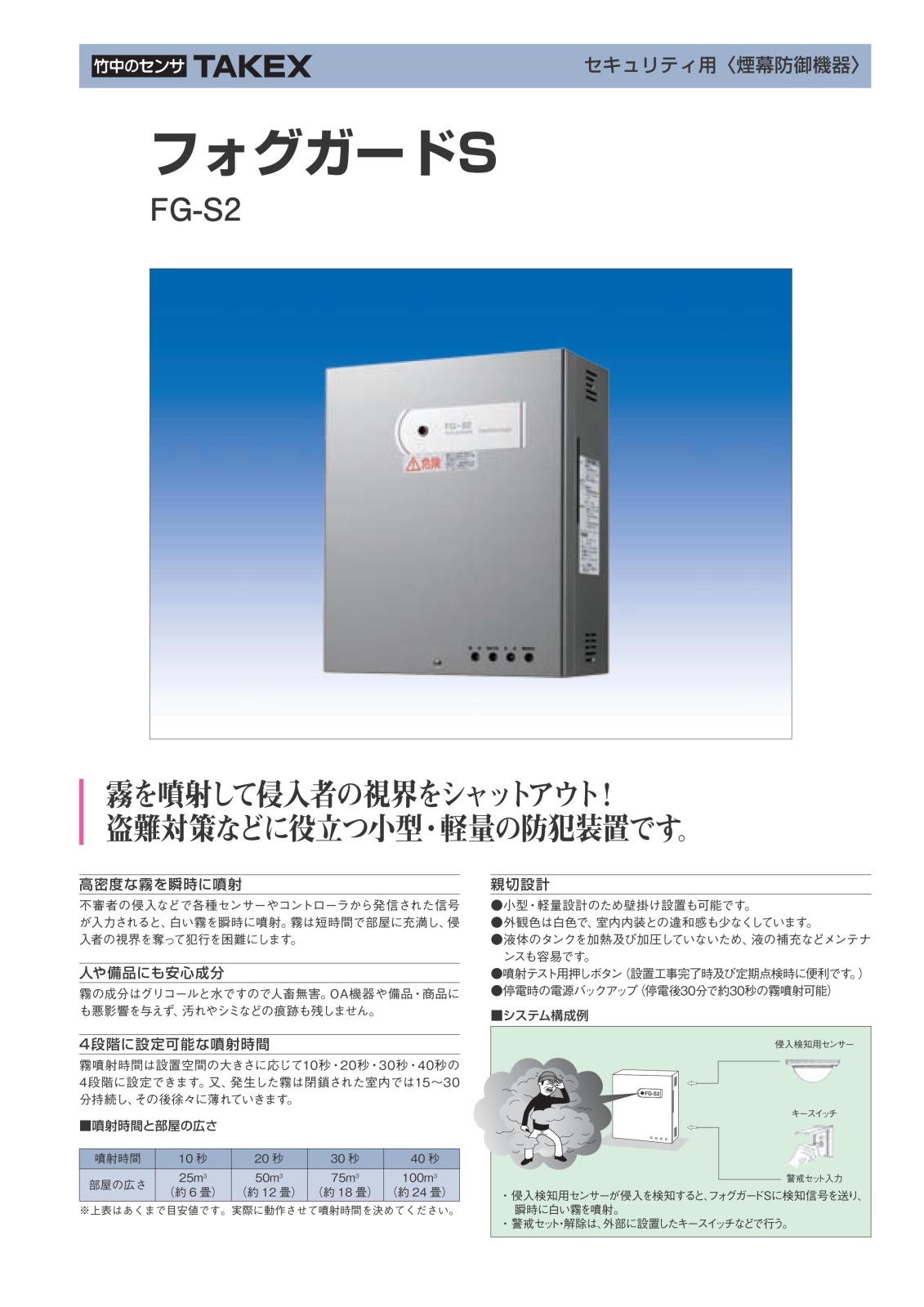

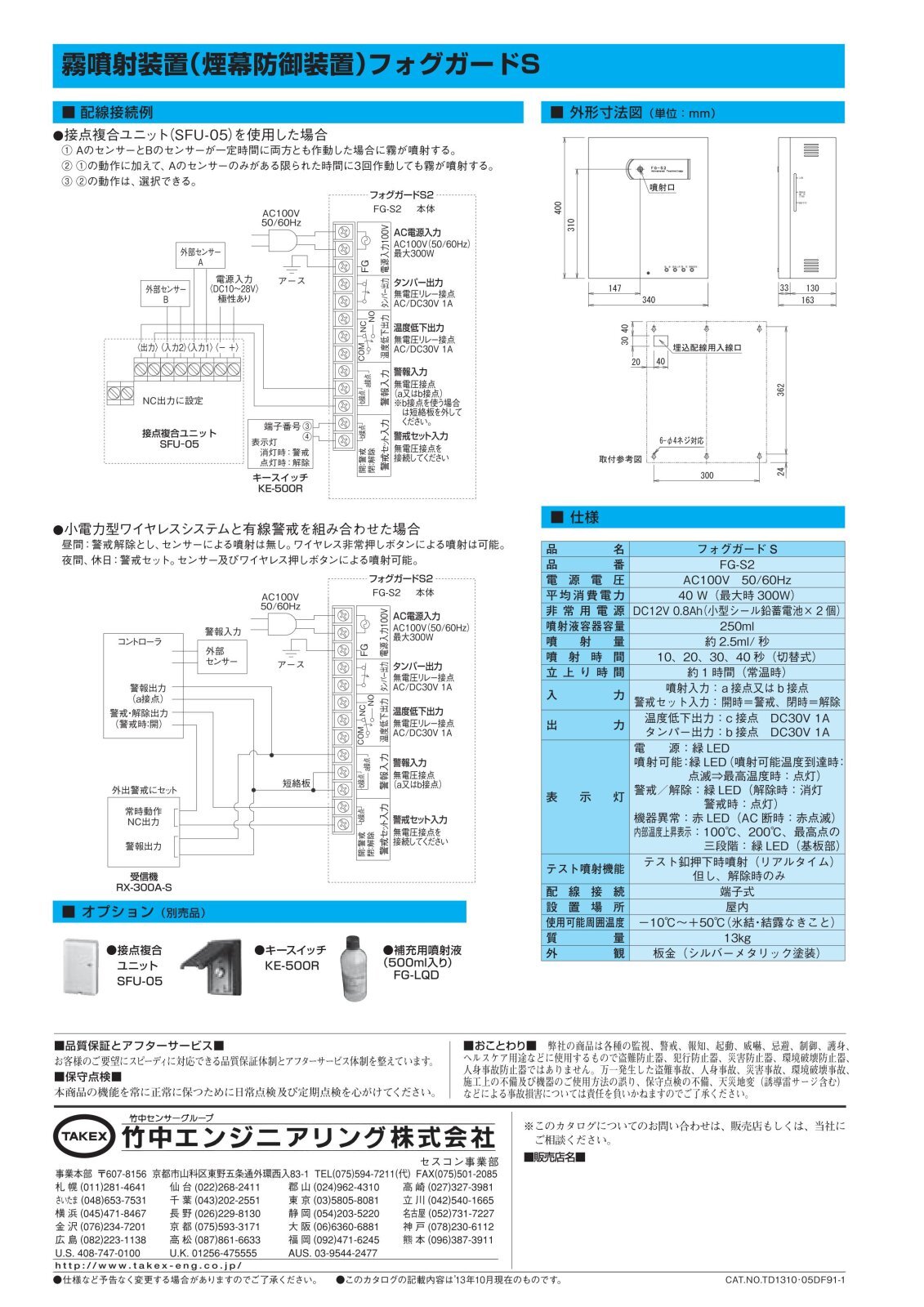

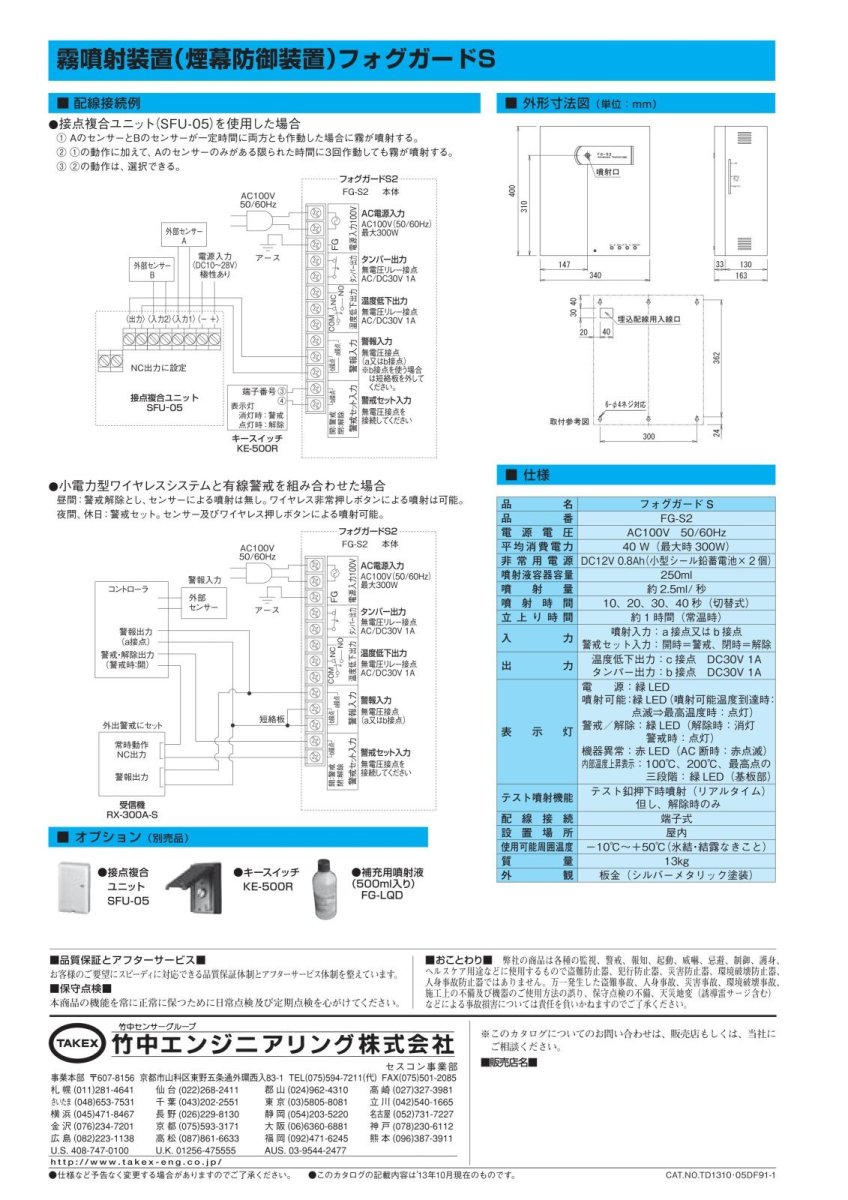

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高級ブランド店・貴金属店の盗難対策
  • 深夜無人になるオフィスや重要書類保管庫
  • サーバーラック等の高額機器設置ルーム
  • 金融機関の金庫室・ATMコーナー
  • 資材置場や倉庫内の重要区画

導入前に確認したいポイント

  • 光電式煙感知器が設置されているか（誤報対策が必要）
  • 噴射口正面3m以内に障害物がないか
  • 壁面の強度が本体13kgに耐えられるか
  • 火災報知器との連動解除回路を設けるか
  • 100V電源およびアース接続が可能か

特長

瞬時に視界を奪う高密度な霧生成

侵入を検知した瞬間、ヒートブロックによって加熱された専用液が煙幕状の霧となり放出されます。視界を数センチ先まで遮断することで、侵入者の心理的動揺を誘い、犯行の継続を物理的に阻止します。霧は閉鎖空間であれば約30分間滞留し続けます。

人体やOA機器・備品に配慮した安心成分

霧の成分はグリコール（ジプロピレングリコール、トリエチレングリコール）と蒸留水を主成分としており、人体や動植物に対して安全です。また、適切に使用された場合、OA機器や商品、家具などの備品に残留物を残さず、悪影響を与えにくい設計となっています。

空間容積に合わせた4段階の噴射設定

設置環境の広さに応じて、噴射時間を10秒・20秒・30秒・40秒の4段階から選択可能です。最小6畳程度の小部屋から、天井高2.5m換算で約24畳（100m3）までの空間を一台でカバー。DIPスイッチによる簡単な設定変更が可能です。

停電時も稼働する高度なサバイバビリティ

内蔵のシール鉛蓄電池（DC12V 0.8Ah × 2基）によるバックアップ機能を搭載。万が一、侵入者によって商用電源（AC100V）が断絶された場合でも、停電発生から約30分間はヒートブロックの予熱を利用して約30秒間の霧噴射が可能です。

施工・点検をスムーズにする親切設計

小型・軽量設計（幅340mm、板金製）により、壁掛け設置にも対応。室内景観を損なわない白色の外観を採用しています。また、メンテナンス時のための「噴射テスト用押しボタン」を装備しており、現場での動作確認も容易に行えます。

運用の安全を守る「10分間ロックアウト」

一度霧を噴射した後、10分間は入力を受け付けない強制拒否時間を設けています。これにより、不要な追加噴射を防ぐとともに、加熱部の過度な負荷を抑制し、システムの長期的な安定稼働を支えます。

火災時フェイルセーフ対応の連動機能

火災発生時の避難を妨げないよう、火災報知器との連動解除回路を構成可能です。警戒入力端子を火災受信機の移報出力と組み合わせることで、緊急時には霧噴射を自動的に無効化する高度なインテグレーションに対応します。

選定時に評価したい強み

  • 最高290℃の精密温度管理： 常に安定した気化効率を維持し、質の高い霧を生成。
  • 多機能インジケーター： 噴射可能状態や加熱状況、電源異常を一目で判別。
  • 非加熱・非加圧タンク： 待機時の液漏れリスクを抑え、液補充などのメンテが容易。
  • 堅牢な板金筐体： 樹脂製と比較し耐久性が高く、プロユースの防犯環境に最適。

LED表示灯のステータス

名称 色 状態と意味
電源 緑 点灯：AC100V供給中 / 消灯：電源遮断
噴射可能 緑 点灯：準備完了 / 点滅：加熱中（噴射可） / 消灯：加熱不足（噴射不可）
警戒 緑 点灯：警戒状態（入力待機） / 消灯：解除状態（入力無視）
機器異常 赤 点灯：致命的エラー（液空打ち・故障） / 点滅：停電（バッテリー稼働）

施工・設置ガイド

本製品は高重量かつ高温部を含むため、以下の条件を遵守してください。

  • 取付位置： 床面から1.5m〜2.5mの高さに設置（効率的な霧の拡散と安全のため）。
  • 禁止事項： 斜め設置や横倒し設置は厳禁。必ず垂直な壁面に固定してください。
  • 環境対策： 光電式煙感知器は霧で作動するため、熱感知式や紫外線式（炎センサー）への変更を推奨します。

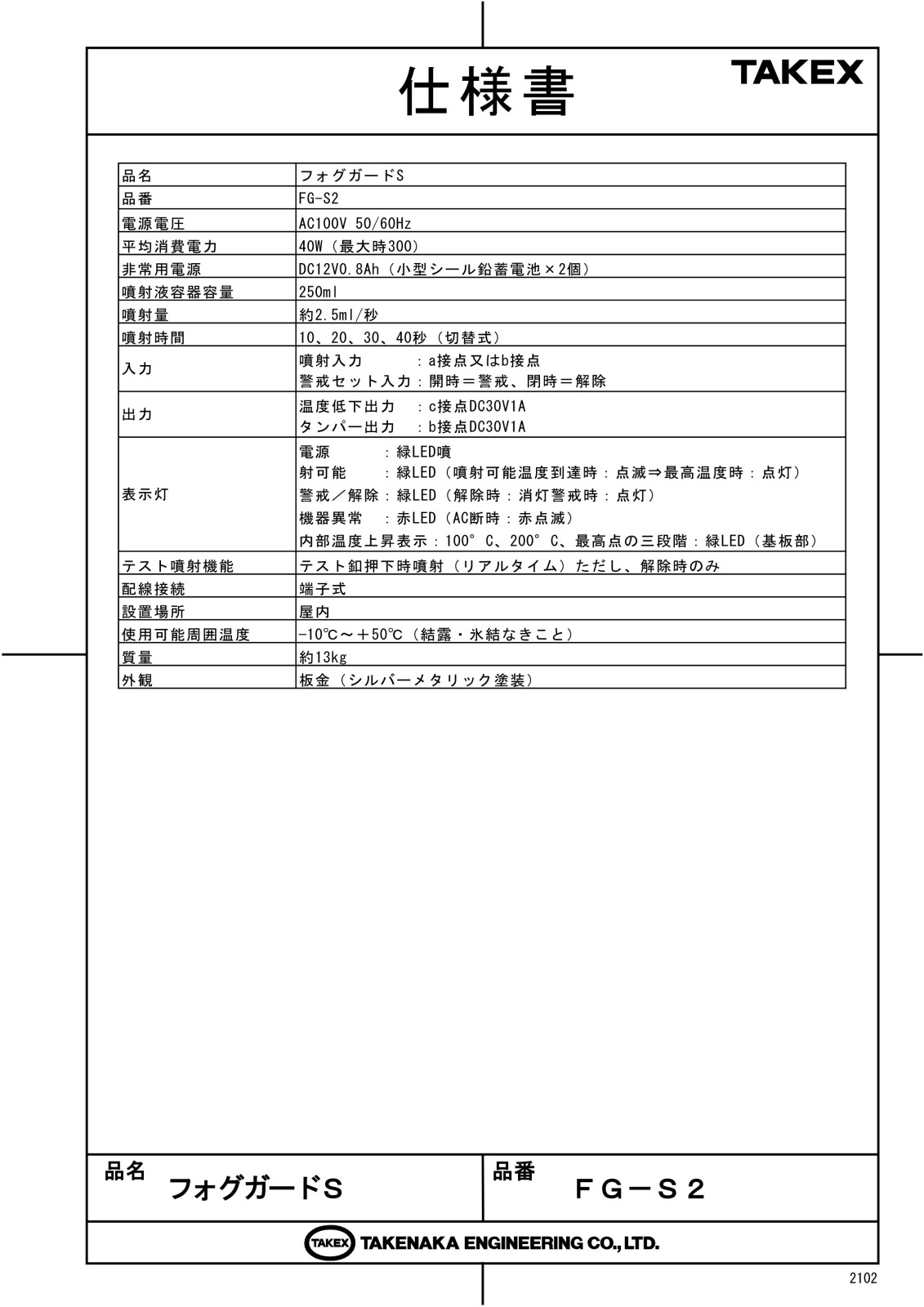

製品仕様

項目 内容
品名 / 品番 フォグガードS / FG-S2
電源電圧 AC100V 50/60Hz
平均消費電力 40W（最大時300W）
非常用電源 DC12V 0.8Ah（小型シール鉛蓄電池×2個）
噴射液成分 / 容器容量 グリコール類・水 / 250ml（※下限125ml維持）
噴射量 / 時間 約2.5ml/秒 / 10、20、30、40秒（切替式）
入力接点 警報入力：a接点又はb接点
警戒セット入力：無電圧b接点（開時＝警戒、閉時＝解除）
出力接点 温度低下出力：無電圧c接点（DC30V 1A）
タンパー出力：無電圧b接点（DC30V 1A）
表示灯 電源（緑）、噴射可能（緑）、警戒/解除（緑）、機器異常（赤）
テスト機能 テスト釦押下によるリアルタイム噴射（解除時のみ有効）
設置場所 屋内専用（-10℃〜+50℃ 結露なきこと）
質量 / 外観 約13kg / 板金（シルバーメタリック塗装）

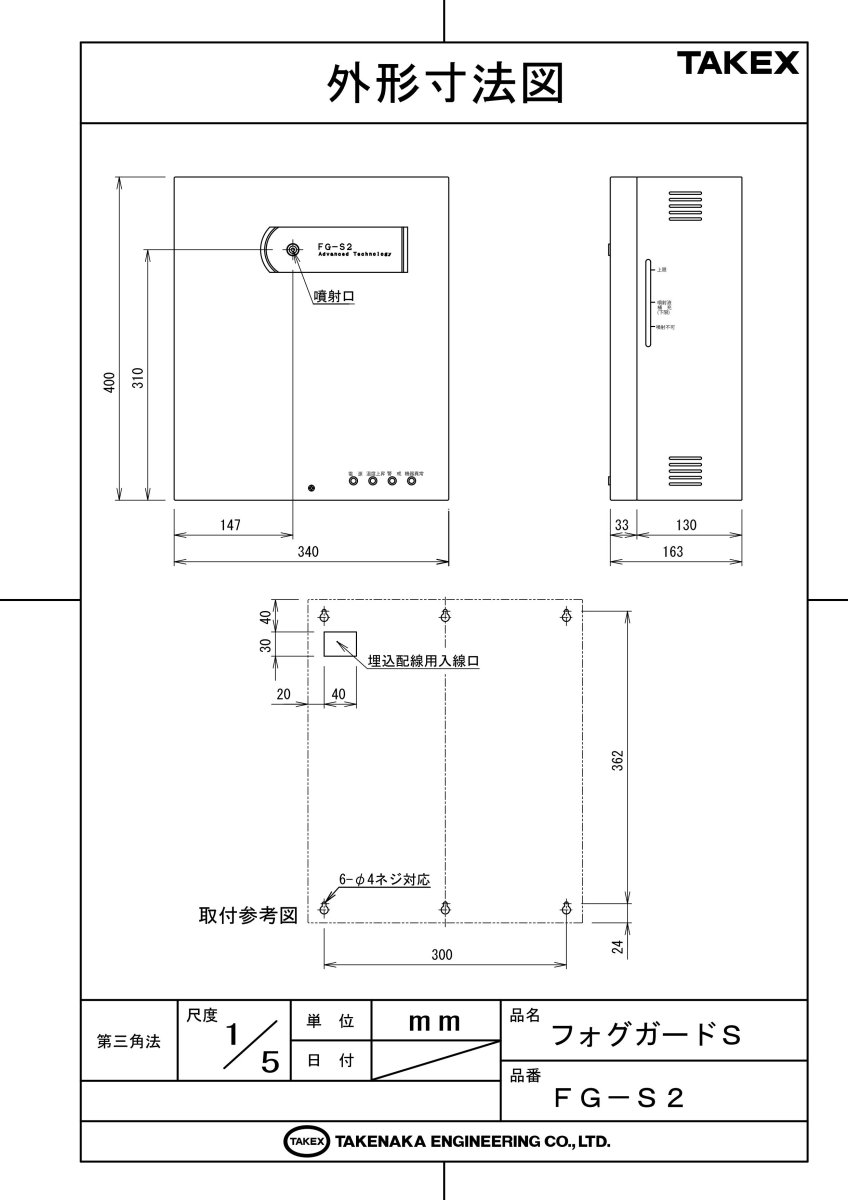

外形寸法 幅340 × 高さ400 × 奥行163 mm

FAQ

Q：噴射される霧は人体に影響はありませんか？ A：霧の主成分はグリコール類と蒸留水であり、人体や動物に対して安全な成分で構成されています。
Q：霧を噴射した後、部屋に残留物は残りますか？ A：通常の換気を行えば霧は消失し、OA機器や家具、商品に残留物が残ることはほとんどありません。
Q：停電した場合は使えなくなりますか？ A：内蔵バッテリーにより、停電発生から約30分間はヒーターの余熱を利用した噴射が可能です。
Q：火災報知器の煙センサーに反応してしまいますか？ A：はい、光電式煙感知器は本製品の霧を「煙」として検知し、警報を出します。設置場所の火災検知器は熱式や炎センサーへの変更が必要です。
Q：電源を入れてからどのくらいで噴射できるようになりますか？ A：室温にもよりますが、ヒートブロックが規定温度に達するまで約1時間程度のウォームアップが必要です。
Q：霧を噴射した後、すぐに再噴射できますか？ A：一度噴射すると、安全と再充填・再加熱のバランスのため「10分間」のロックアウト（受付拒否）時間が設定されています。
Q：噴射液はどのくらいの期間持ちますか？ A：噴射回数によりますが、液が酸化・劣化するため、噴射の有無に関わらず1年を目安に全量交換することを推奨しています。
Q：誤って噴射ボタンを押してしまった場合、止めることはできますか？ A：噴射が開始されると、設定された時間（10〜40秒）の噴射を完了するまで停止させることはできません。
Q：赤いLEDが点滅しているのは故障ですか？ A：赤LEDの点滅は「AC100Vの電源喪失（停電）」を示しています。復電すれば消灯します。点灯し続けている場合は致命的エラーです。
Q：何回くらい連続で使えますか？ A：液容量が250mlで10秒噴射ごとに約25ml消費します。液が下限（125ml）を下回らないよう補充が必要です。
