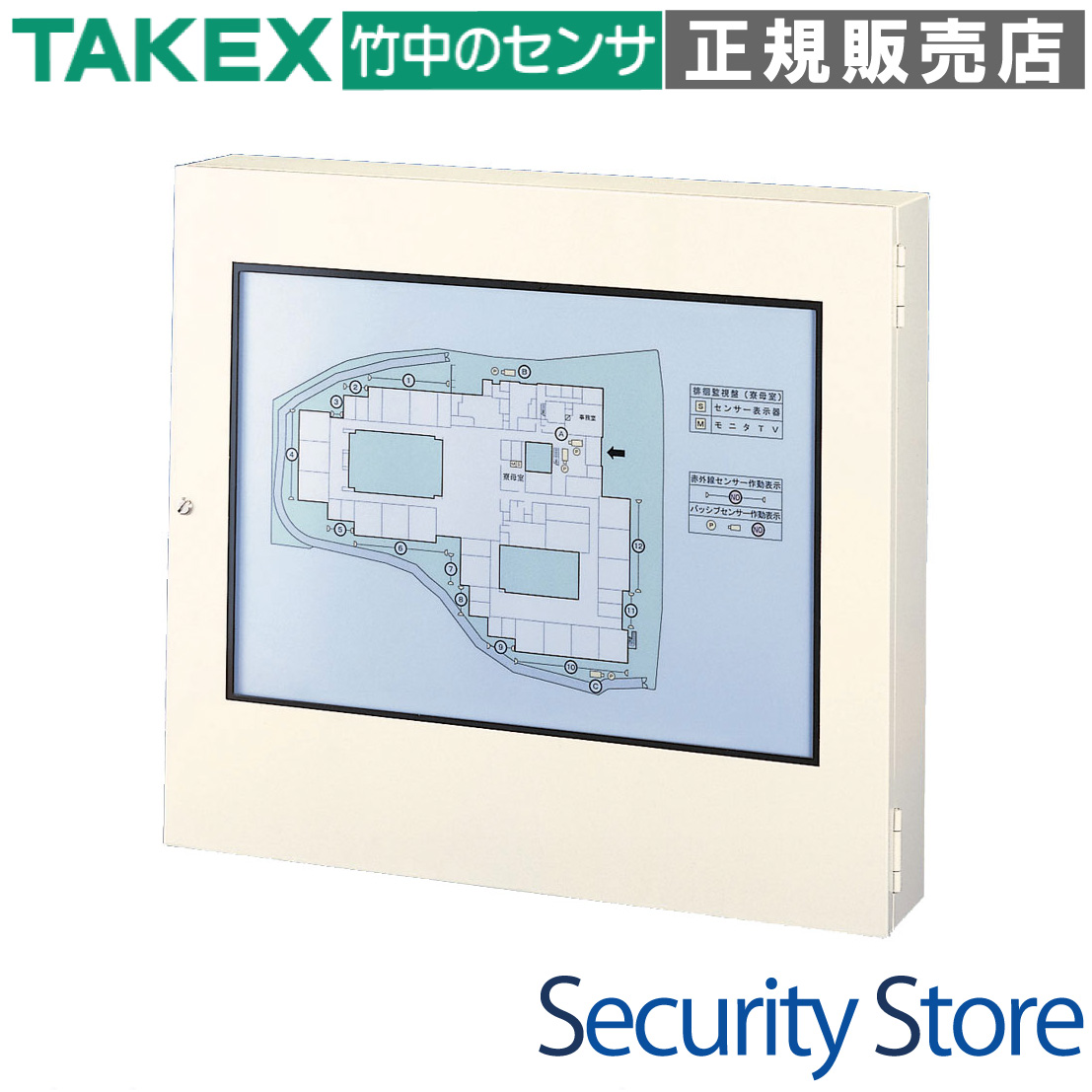

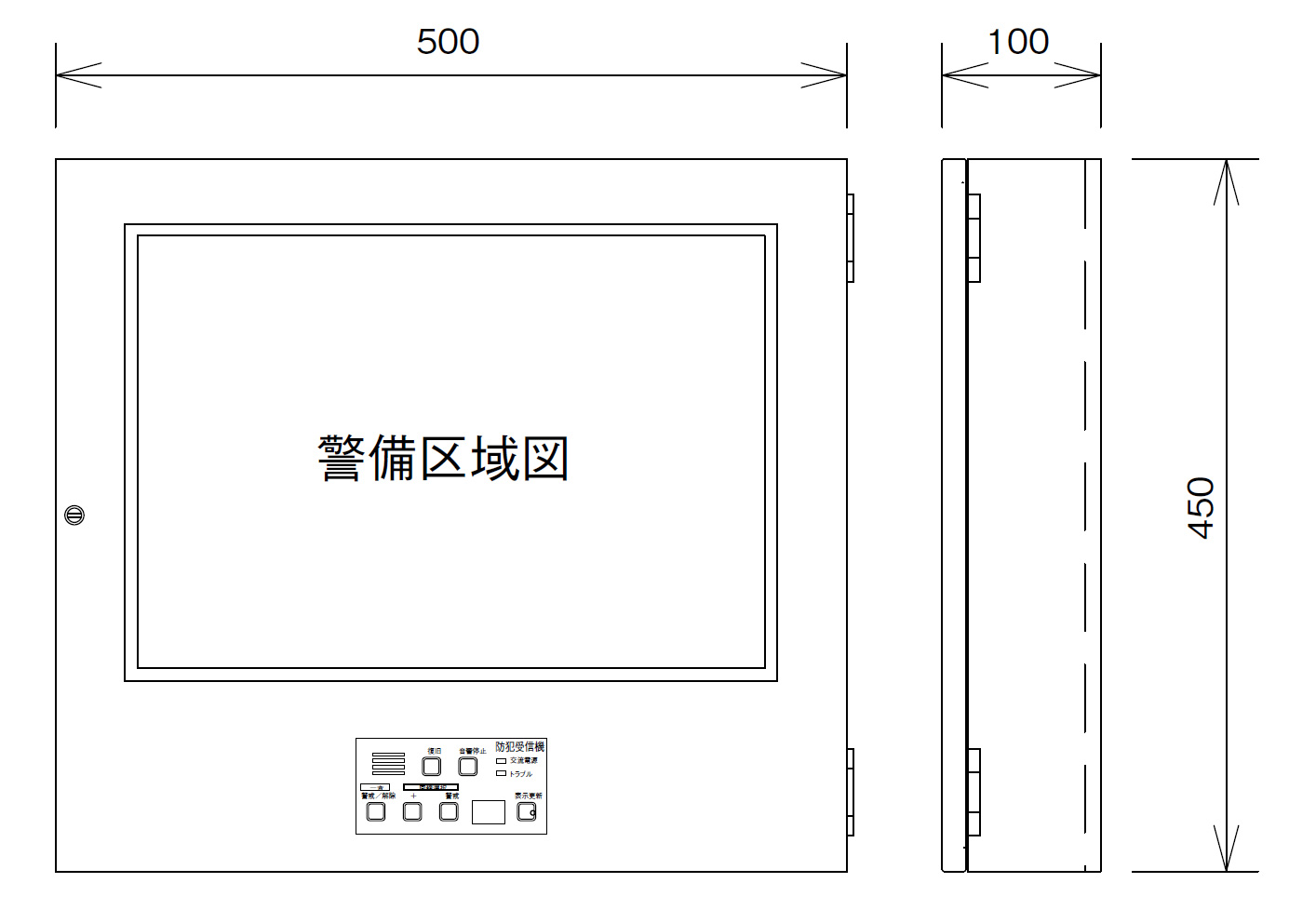

TAKEX（竹中エンジニアリング）グラフィックパネル盤 30回線対応屋内壁掛型

GP-330 グラフィックパネル盤 30回線用警戒状況が一目瞭然!

施設の平面図をそのまま表示盤として活用し、最大30エリアの警戒状況をLEDの点灯・点滅でリアルタイムに視覚化します。独自の「フレキシブル・レイアウト・システム」により、設置後の間取り変更や回線増設にも現場でスピーディかつ低コストに対応できる、柔軟性の高い集中監視パネルです。

型番： GP-330
製品名： グラフィックパネル盤 30回線用
表示能力： 最大30地区独立表示
入力仕様： 無電圧a接点入力 30CH
主な用途： 大規模施設の防犯・防災監視、守衛室・管理室での集中モニタリング
電源： AC100V（50／60Hz）

資料ダウンロード

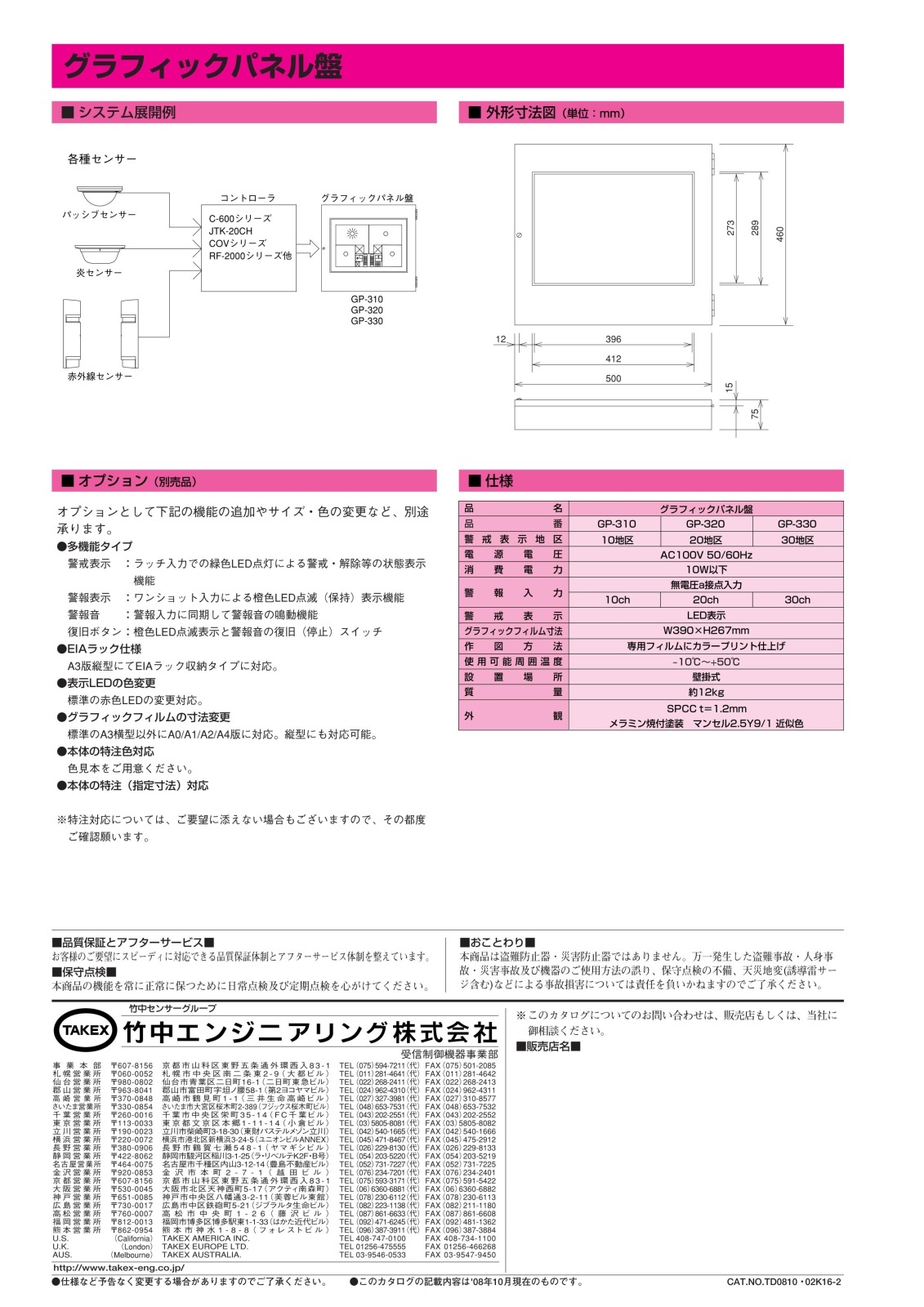

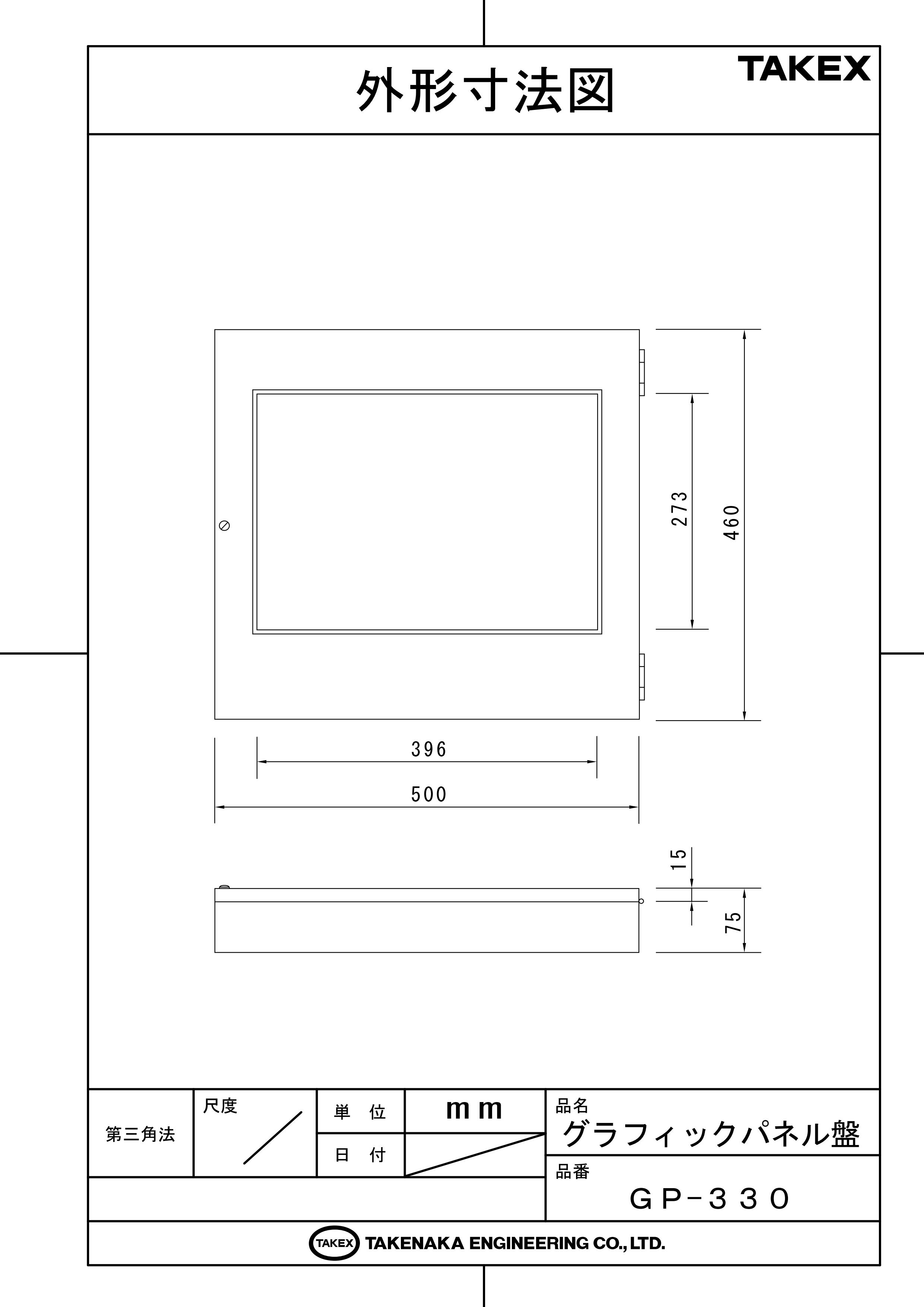

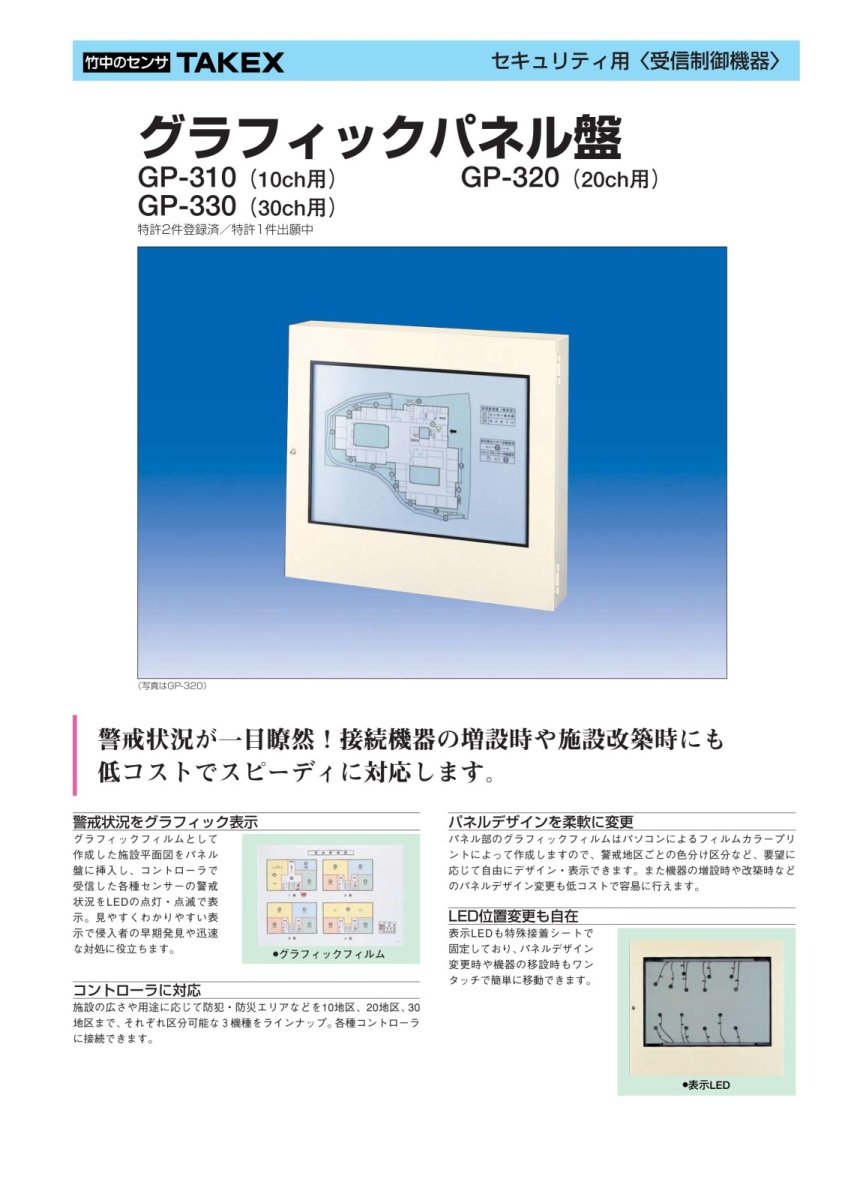

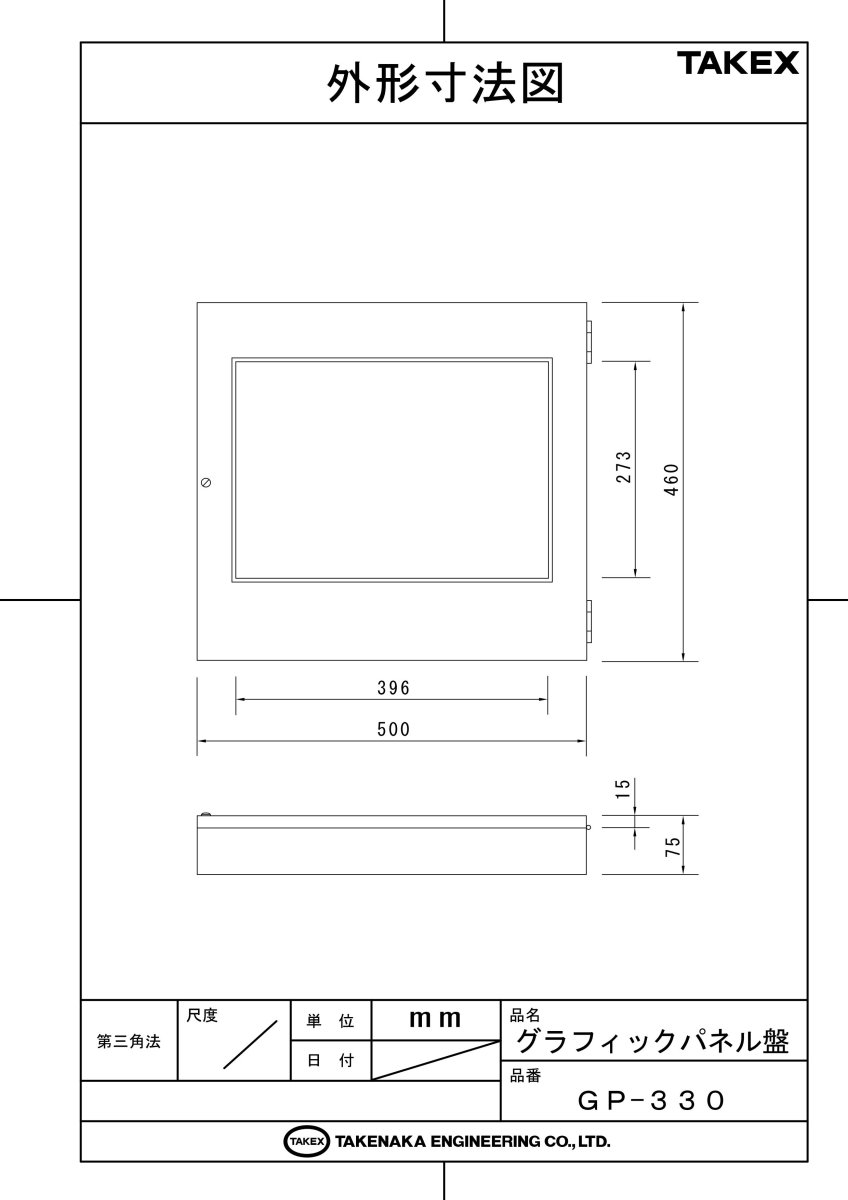

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

工場・倉庫の広域防犯監視
商業施設やビル管理室の防災モニタリング
学校・公共施設の侵入検知状況の視覚化
複数階にまたがる警戒エリアの集中管理

導入前に確認したいポイント

監視対象エリア（回線数）が30回線以内か
設置場所の壁面に十分なスペース（約12kgの荷重耐性）があるか
無電圧a接点での信号入力が可能か
MAPフィルム（平面図）の作成データが用意できるか

特長

警備状況をグラフィックで直感的に把握

施設平面図（グラフィックフィルム）をパネル盤に直接挿入し、センサーが検知した場所をLEDで表示します。文字だけの表示灯と異なり、侵入箇所や火災発生場所を地図上で瞬時に特定できるため、初動対応の迅速化に大きく貢献します。

フレキシブル・レイアウト・システム（FLS）

従来の固定式表示盤と異なり、LEDユニットが基板に固定されていません。内部の樹脂板上の任意の位置にLEDを配置できるため、複雑な建築レイアウトや、将来的な間取り変更に対しても、盤自体の買い替えなしに現場で即応可能です。

高透過型バックライト方式による鮮明な表示

MAPフィルム、フィルム固定樹脂板、フィルム固定ガラスの3層構造を採用。LEDの光を樹脂板が適度に拡散させることで、図面上の発報箇所を二重映り（ゴースト）なく鮮明に照らし出します。数メートル離れた位置からでも正確な状況把握が可能です。

30回線独立制御アーキテクチャ

30系統の独立した信号入力（L1〜L30）を処理する高性能制御基板を搭載。多点同時発報時でも輝度が低下しない安定した電源回路設計により、大規模な施設でも信頼性の高い監視を実現します。

低コストでスピーディなデザイン変更

パネル部のグラフィックフィルムは、パソコンでカラープリントして作成するため、要望に応じた自由なデザインが可能です。警備地区ごとの色分け区分なども容易で、施設の改修や増設に伴う変更コストを最小限に抑えられます。

LED位置の自在な調整と移動

表示LEDは特殊接着シートで固定されており、パネルデザインの変更時や機器の移設時もワンタッチで簡単に移動できます。工具を使った大規模な加工を必要とせず、柔軟な運用をサポートします。

設置後の「切り欠き」による微調整機能

フィルム装着後にわずかなズレが発生した場合でも、盤を分解せずに「フィルム固定樹脂板」の切り欠き部から直接フィルムをずらして微調整が可能です。完璧な位置合わせを現場で短時間に行えます。

現場環境に合わせた輝度調整ボリューム

表示基板上のボリュームを操作することで、LEDの輝度を一括調整できます。明るいロビーでは輝度を上げ、夜間の警備室など眩しさが気になる環境では輝度を下げるなど、現場の照明環境に最適化できます。

    選定時に評価したい強み
    高い汎用性： 30回線という大容量により、中〜大規模施設まで1台でカバー可能。
将来性： レイアウト変更が容易なため、建物の改築後も継続して使用できる。
視認性： 高輝度広角LEDと透過型パネルにより、あらゆる角度から視認可能。
施工性： 配線ダクトの装備やフィルムの位置決め基準線など、施工ミスを防ぐ設計。



施工・設置ガイド

本機は屋内壁掛式です。床面からパネルセンターまで1,500mm〜1,600mmの高さを標準として設置することで、監視員の視差（パララックス）を抑え、最も高い視認性を得ることができます。振動や直射日光の当たる場所は避け、堅牢な壁面に確実に固定してください。

確認項目	この製品での考え方
入力信号の極性	DIPスイッチ（SW2）により、A接点（メイク点灯）とB接点（ブレイク点灯）の切り替えが可能です。
LEDの動作確認	点検モード（SW1）をONにすることで、全回線の一斉点灯チェックが行えます。
配線収容	内部に大型の配線ダクトを備えており、多対ケーブル等の幹線もスマートに収容可能です。
メンテナンス性	背面板はネジ1本で開閉可能。LEDの移動や配線の修正が容易な内部構造です。

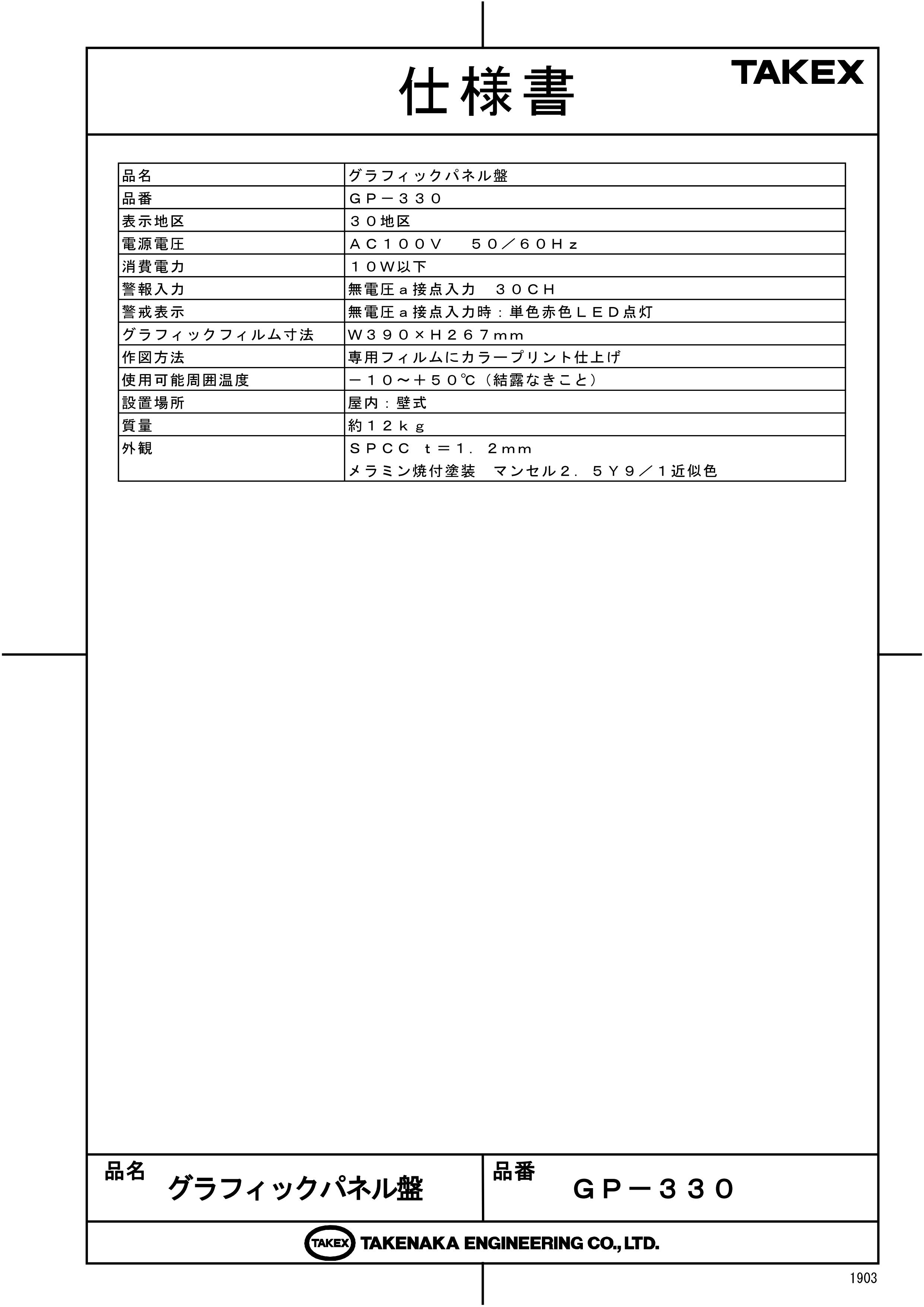

製品仕様

項目	内容
品名	グラフィックパネル盤
品番	GP-330
警備表示地区	30地区
電源電圧	AC100V（50／60Hz）
消費電力	10W以下
センサー信号入力	無電圧a接点入力 30CH
警報表示	LED表示無電圧a接点入力時単色赤色LED点灯
グラフィックフィルム寸法	W390×H267mm（A3相当）
作図方法	専用フィルムにカラープリント仕上げ
使用可能周囲温度	- 10℃〜+50℃（結露なきこと）
設置場所	屋内（壁掛式）
質量	約12kg
外観	SPCC t=1.2mm メラミン焼付塗装マンセル2.5Y9／1近似色

FAQ

Q：表示回線数は30回線固定ですか？ A：はい、GP-330は最大30回線に対応しています。より少ない回数をご希望の場合は、シリーズ機のGP-310（10回線）やGP-320（20回線）もラインナップされています。

Q：図面（MAPフィルム）の変更はユーザー側で行えますか？ A：はい。パソコンで作成した図面を専用のフィルムにカラープリントすることで、お客様側でデザインを作成・更新することが可能です。

Q：LEDの位置を動かす際、ハンダ付けなどの作業は必要ですか？ A：不要です。LEDユニットはコネクタ接続されており、樹脂板への固定は特殊な透明両面シートを使用するため、貼付位置を変えるだけで簡単に移動できます。

Q：屋外での使用は可能ですか？ A：本製品は屋内専用（壁掛式）です。直射日光や結露を避けた環境でご使用ください。

Q：電圧信号を入力することはできますか？ A：標準仕様は無電圧a接点入力です。DC24Vなどの電圧信号を入力したい場合は、リレーを介するか、別途仕様確認が必要となります。

Q：LEDの明るさを調整することはできますか？ A：基板上の「輝度調整ボリューム」により、設置環境に合わせて一括で輝度を調整可能です。

Q：停電時のバックアップ電源はありますか？ A：本製品自体にはバッテリーは内蔵されておりません。停電時も表示を維持する必要がある場合は、UPS（無停電電源装置）等との併用をご検討ください。

Q：DIPスイッチではどのような設定ができますか？ A：全点灯チェックを行う「点検モード」や、入力信号の極性（A接点/B接点）の切り替え設定が可能です。

Q：フィルムの最大サイズはどのくらいですか？ A：GP-330のグラフィックフィルム寸法は、W390×H267mmです。

Q：LEDが球切れした場合は交換できますか？ A：はい。LEDユニットは単体で交換可能な構造になっています。期待寿命は約50,000時間です。
