商品詳細

竹中エンジニアリング照明制御リトリガー機能省エネ屋内壁掛

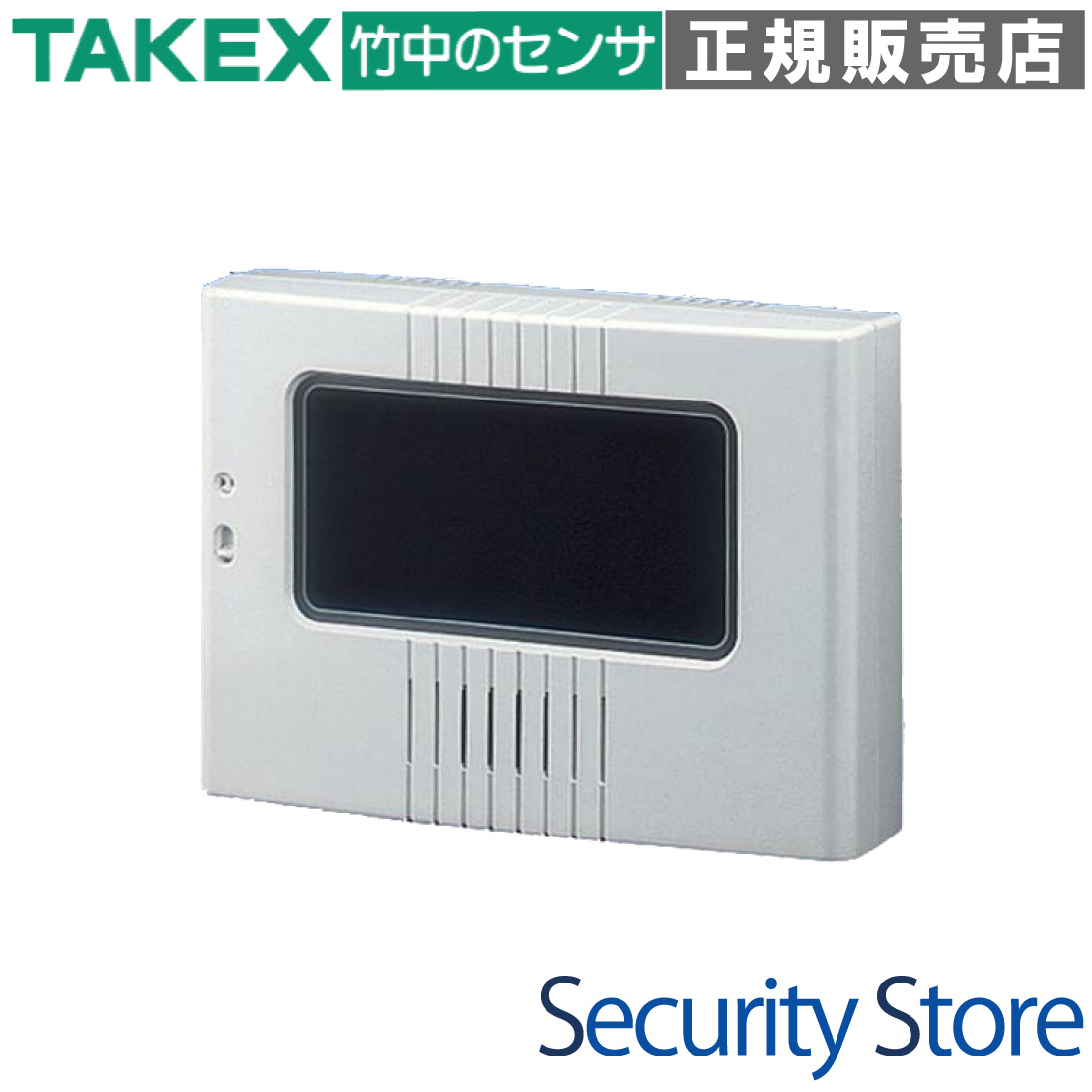

OA-7100 リトリガー機能付照明制御ユニット

OA-7100は、センサーからの検知信号を大容量の照明制御出力へ変換する、高耐久リレー内蔵の制御ユニットです。リトリガー機能により、人がエリア内にいる限りタイマーを更新し続け、照明の意図しない消灯を防ぎながら確実な省エネを実現します。

型番： OA-7100
方式： タイマー付リレーユニット
主な用途： 会議室、倉庫、トイレ、店舗の照明・換気扇制御
制御能力： AC250V 20A（突入最大80A対応パワーリレー内蔵）
電源： AC100V（センサー用DC12V電源も内蔵）

資料ダウンロード

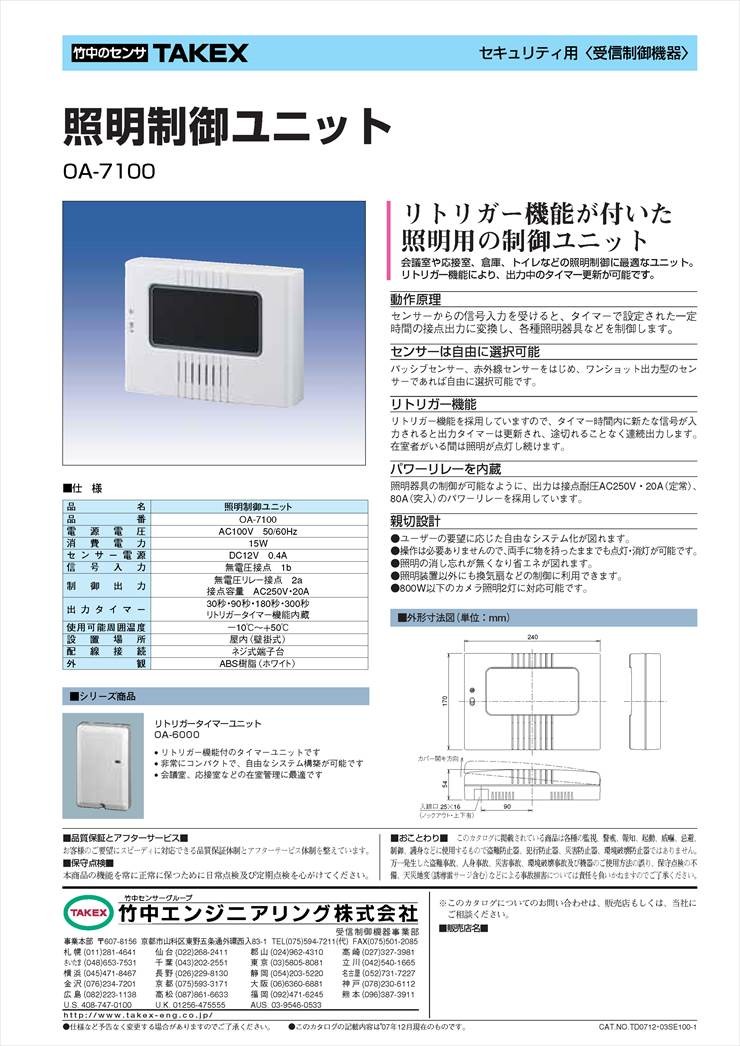

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・会議室の自動消灯システム
倉庫や配送センターの荷捌き場照明
商業施設のトイレやバックヤード
既存センサーを活用した照明自動化
換気扇と照明の連動制御

導入前に確認したいポイント

屋内専用（防水性なし）です
AC100Vの電源供給が必要です
接続する照明の突入電流（最大80A以下）
壁面の強度（重量約1kg）の確認
入力するセンサーの接点方式（a/b）

特長

途切れのない連続点灯を実現する「リトリガー機能」

タイマー時間内に新たな信号を検知すると、出力タイマーが即座にリセット・再スタートされます。会議室などで人が動き続けている間は照明が消えることがなく、ストレスのない運用が可能です。

LED照明の高負荷にも耐える「大容量パワーリレー」

出力接点にはAC250V・20A（定常）のパワーリレーを採用。特に突入電流の影響を受けやすいLED照明に対しても、最大80Aという高い耐性を備えており、複数の照明器具を集約して制御できます。

センサー用電源（DC12V）を本体に内蔵

DC12V・400mAの安定化電源を内蔵しているため、別途電源ユニットを用意することなく、赤外線センサーやパッシブセンサーへ直接電力を供給できます。システム全体の省スペース化とコスト削減に貢献します。

自由度の高いセンサー選定が可能

竹中エンジニアリング製のセンサーはもちろん、他社製のパッシブセンサー、赤外線センサー、マイクロ波センサーなど、ワンショット出力型のセンサーであれば自由に組み合わせて使用可能です。

2系統の独立出力による設備連動

無電圧a接点を2系統装備しています。これにより、「照明系統」と「換気扇・空調系統」など、電圧が異なる別系統の設備を一つのセンサー信号で同時に、かつ干渉させずに制御することが可能です。

設置環境に合わせて選べる2つの動作モード

「信号入力と同時にカウントを開始するモード」と、「人がエリアからいなくなって（信号終了）からカウントを開始するモード」の2種類を搭載。廊下や倉庫など、用途に合わせて最適な挙動を選択できます。

入力極性の切り替え機能（a接点/b接点）

基板上のジャンパーピンを差し替えるだけで、入力信号の極性を簡単に変更できます。既存のセキュリティ機器や特定のセンサー仕様に合わせて、柔軟にシステム構築が行えます。

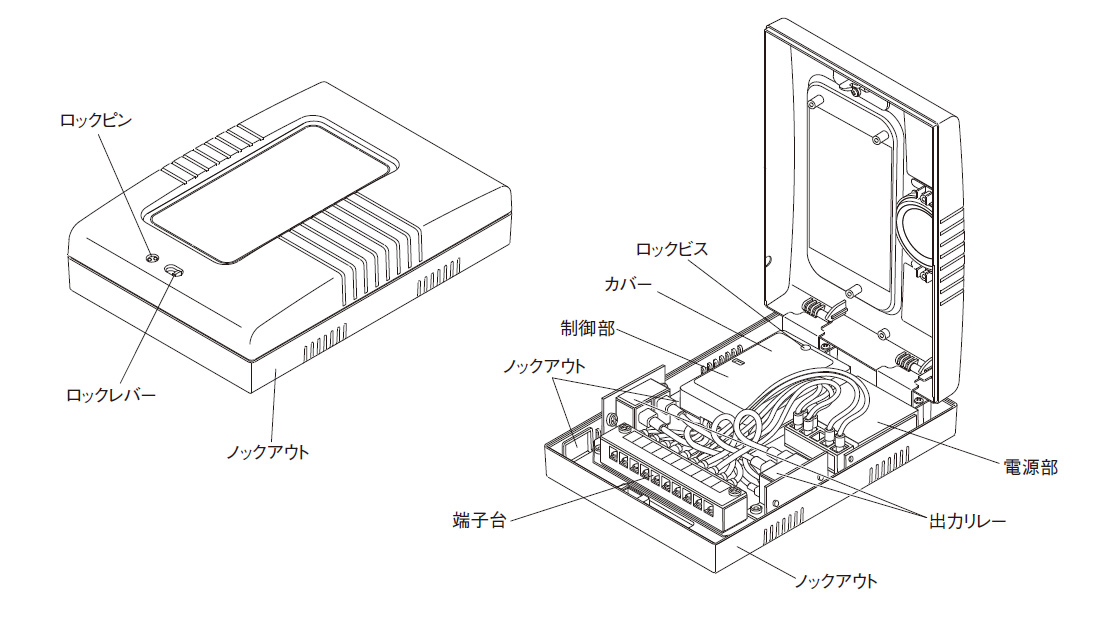

誤操作やいたずらを防ぐ「ロック付カバー」

本体カバーには専用キーによるロック機構を搭載。不特定多数の人が出入りする場所でも、設定の変更や配線へのいたずらを物理的に防止し、セキュリティ性を高めています。

    選定時に評価したい強み
    高耐久： 突入電流最大80Aまで対応し、LED照明の制御に強い。
利便性： センサー用電源内蔵により、周辺機器の配線が非常にシンプル。
柔軟性： 4段階のタイマー設定（30秒〜300秒）と2つの動作モードを搭載。
信頼性： 日本国内の法人向け警備・センサー市場で実績のある高信頼設計。



施工・設定ガイド

タイマー・モード設定（DIPスイッチ）

設定項目	内容・選択肢
タイマー時間	30秒 / 90秒 / 180秒 / 300秒（SW1, SW2で切替）
動作モード1	信号入力と同時にタイマー開始（SW3 OFF）
動作モード2	信号入力終了後にタイマー開始（SW3 ON）
入力極性	ジャンパーピンにより a接点 / b接点を選択可能

端子配列と配線

端子記号	役割	仕様
S / C	センサー信号入力	無電圧接点入力（a/b切替）
P(+) / N(-)	センサー用電源出力	DC12V 400mA
AC / AC	本体電源入力	AC100V 50/60Hz
A / B	制御出力 1	無電圧a接点（AC250V 20A）
C / D	制御出力 2	無電圧a接点（出力1と同期）

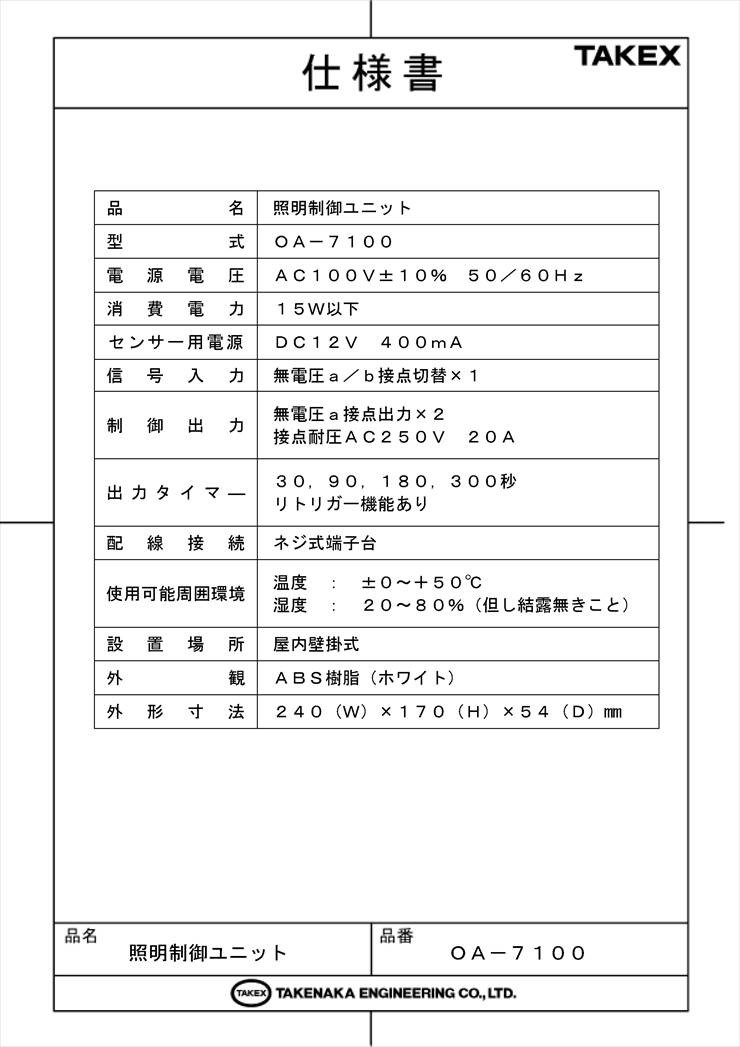

製品仕様

項目	内容
品名	照明制御ユニット
品番	ＯＡ－７１００
電源電圧	ＡＣ１００Ｖ（５０／６０Ｈｚ）
消費電力	１５Ｗ
センサー用電源出力	ＤＣ１２Ｖ・４００ｍＡ
センサー信号入力	無電圧接点　ａ接点／ｂ接点切替式
制御出力	接点方式：無電圧リレー接点　ａ接点×２接点容量：ＡＣ２５０Ｖ・２０Ａ（投入電流７０Ａ/最大80A）
出力タイマー	３０秒・９０秒・１８０秒・３００秒リトリガータイマー機能内蔵
使用可能周囲温度	０℃〜＋５０℃（結露なきこと）
設置場所	屋内（壁掛式）
配線接続	端子台（セルフアップ端子）
質量	約１，０００ｇ
外観	樹脂（ホワイト）
外形寸法	240(W) × 170(H) × 54(D) mm

FAQ

Q：リトリガー機能とは具体的にどのような動作ですか？ A：タイマーがカウントダウンしている最中に、センサーが再度人を検知すると、タイマーが最初からリセットされる機能です。これにより、エリア内に人がいる間は照明が消えることなく連続して点灯し続けます。

Q：LED照明に使用できますか？ A：はい、可能です。LED照明は点灯時に大きな「突入電流」が発生しますが、本機は最大80Aまでの突入電流に耐えるパワーリレーを搭載しているため、安心してお使いいただけます。

Q：センサーの電源もこのユニットから取れますか？ A：はい、本体にDC12V 400mAの電源出力を備えています。接続するセンサーの合計消費電流が400mA以内であれば、本機から直接給電が可能です。

Q：換気扇の制御にも使えますか？ A：可能です。照明だけでなく、換気扇などの動力機器も制御出力の接点容量（AC250V 20A）の範囲内であれば接続いただけます。

Q：タイマーの時間は何種類設定できますか？ A：30秒、90秒、180秒、300秒の4段階から、基板上のDIPスイッチで選択可能です。

Q：屋外に設置することはできますか？ A：いいえ、本製品は屋内専用です。防水機能はありませんので、雨や湿気の影響を受ける場所には設置しないでください。

Q：接点出力の「2系統」は別々のタイミングで動かせますか？ A：いいえ、2系統の出力は同期して動作します。ただし、接点自体は独立しているため、AC100Vの照明とAC200Vの機器を同時に、混線させずに制御することが可能です。

Q：b接点（常時閉）出力のセンサーは接続できますか？ A：はい、基板上のジャンパーピンの設定を変更することで、b接点入力にも対応いたします。

Q：動作モード1と2の違いは何ですか？ A：モード1は「検知した瞬間」からタイマーを開始し、モード2は「検知が終了した瞬間」からタイマーを開始します。滞在時間が長い場所ではモード2が推奨されます。

Q：設定を変更する際にカバーを外す必要がありますか？ A：はい、タイマー設定やモード切替のスイッチは本体内部にあります。付属のキーでロックを解除し、カバーをスライドさせて設定を行ってください。
