超小型赤外線センサー 1ビーム対向型・10m用 TAKEX 竹中エンジニアリング [PB-10NS]

超小型赤外線センサー 1ビーム対向型・10m用 TAKEX 竹中エンジニアリング [PB-10NS]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 赤外線センサー 1ビーム対向型 超小型・分離型 防犯・制御用

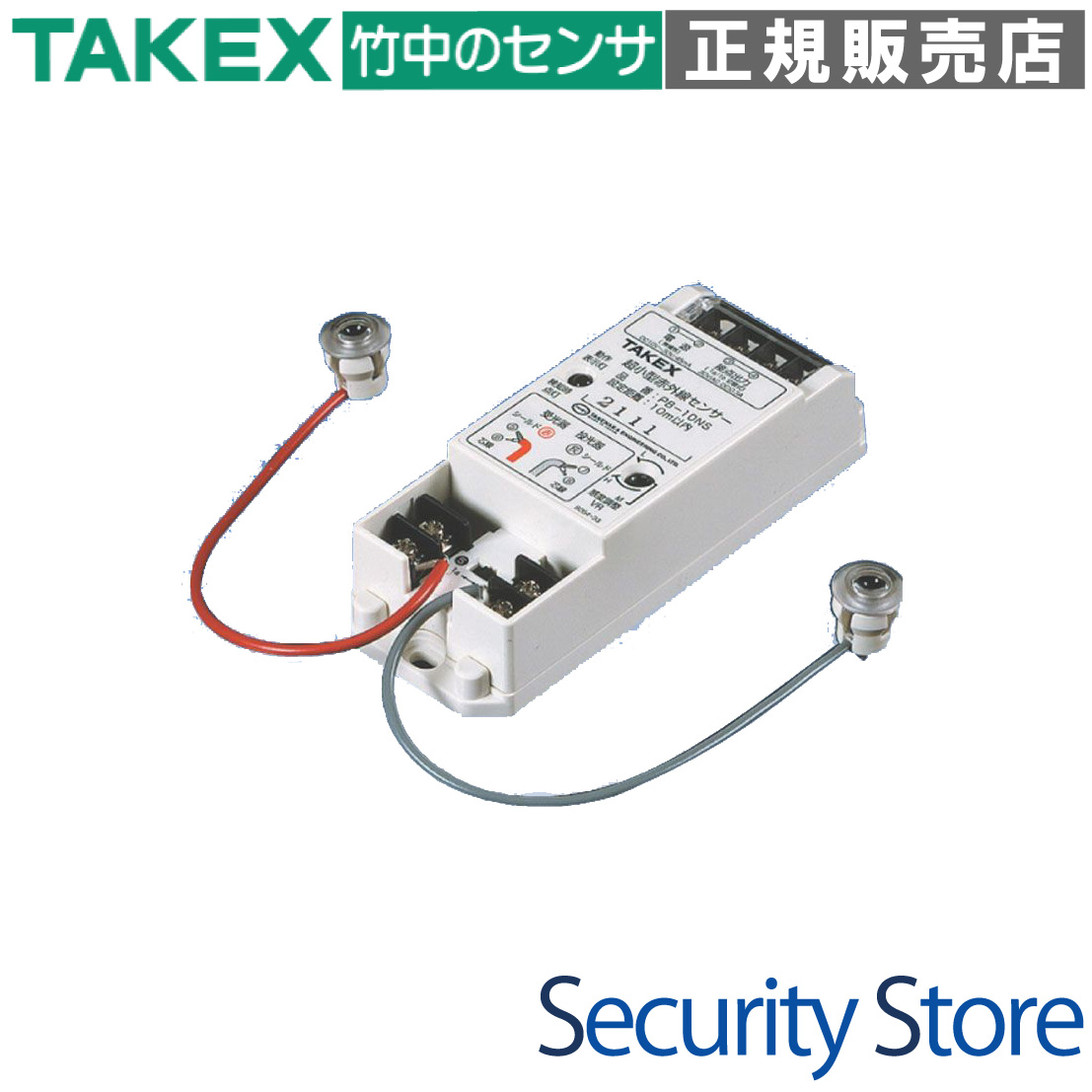

PB-10NS 超小型赤外線センサー 1ビーム対向型・10m用

PB-10NSは、わずかなスペースでも設置が可能な、超小型センサーヘッドとコントロールボックスを分離させた1ビーム対向型赤外線センサーです。 金融機関のATMコーナーや窓、通路の通過検知など、意匠性を損なわずに高精度な警備・制御を行いたい環境に最適です。

  • 型番： PB-10NS
  • 製品名： 超小型赤外線センサー（1ビーム対向型）
  • 警戒距離： 10m以内（屋内・半屋外対応）
  • 主な用途： ATM残留検知、シャッター付近警備、通過物体検知、HA機器組み込み
  • 特長： 超小型コントロールボックス、埋込施工対応、感度調整機能内蔵
  • 電源電圧： DC10V〜30V（無極性）

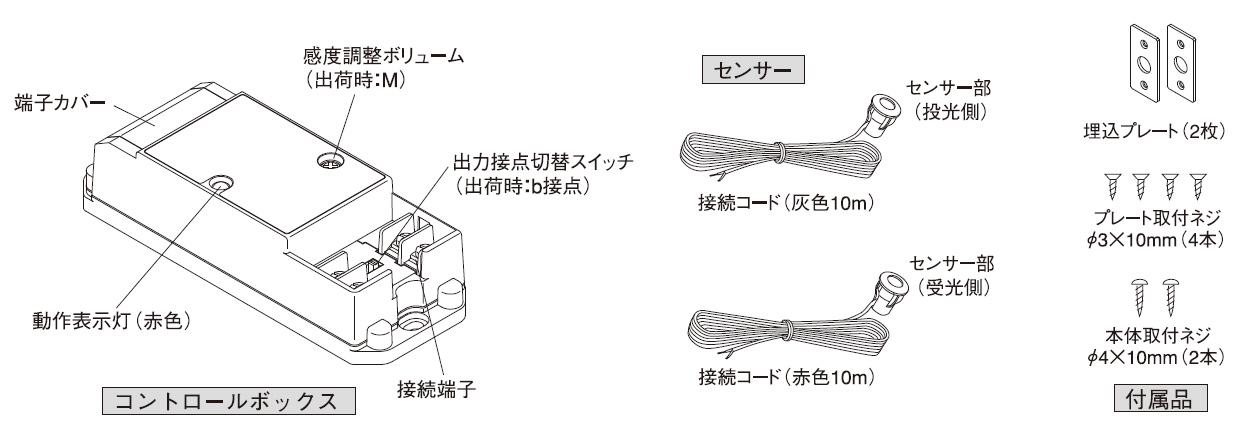

超小型赤外線センサー PB-10NS 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • CD/ATMコーナーの残留者検知
  • 電動シャッター付近の挟み込み防止・警備
  • 窓、通路、ドア付近の通過物体検知
  • HA（ホームオートメーション）機器への組み込み

導入前に確認したいポイント

  • 投光器と受光器の距離が10m以内か
  • センサーヘッド埋込用のφ14mmの穴あけが可能か
  • DC10V〜30Vの電源供給が可能か
  • ビームライン上に揺れる障害物がないか

特長

超小型設計による高い隠匿性と意匠性

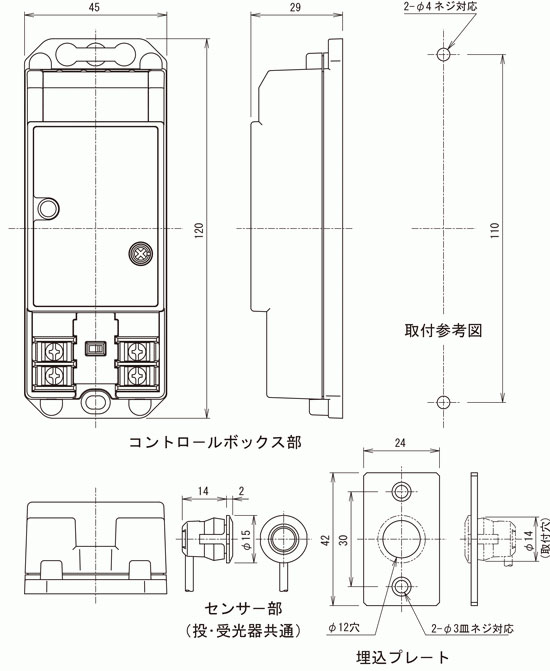

コントロールボックスはW:45mm、H:120mm、D:29mmと非常にコンパクト。センサーヘッドも超小型のため、取付場所を選ばず、建物の外観やインテリアを損なうことなく設置できます。

近赤外線ビーム遮断方式による安定検知

投光側から受光側へ照射される近赤外線ビームが遮断されることで検知します。反射型に比べ、背景物体の色や材質の影響を受けにくく、安定した検知精度を維持できるのが大きなメリットです。

施工者向けの親切設計

設置距離に応じて最適な感度に調節できる「感度調整ボリューム」を内蔵。また、出力はa接点とb接点をスイッチ一つで切り替え可能です。センサーヘッドはワンタッチ取付タイプを採用し、施工時間を短縮します。

選定時に評価したい強み

  • 省スペース施工： 超小型ボックスにより、わずかな隙間にも収まります。
  • 柔軟な配線： 投光・受光コードは各10m。現場に合わせて切断・調整が可能です。
  • 確実な信号出力： 約1秒のオフディレイ機能により、高速通過も逃さずキャッチします。
  • 高い環境適応性： -25℃〜+55℃の広範囲な温度対応で、半屋外設置も安心です。

施工・設置ガイド

センサーヘッドの取り付け

取付面にφ14mmの貫通穴をあけ、付属の埋込プレートを使用して固定します。投受光器の中心高さを正確に合わせることが、安定動作の鍵となります。

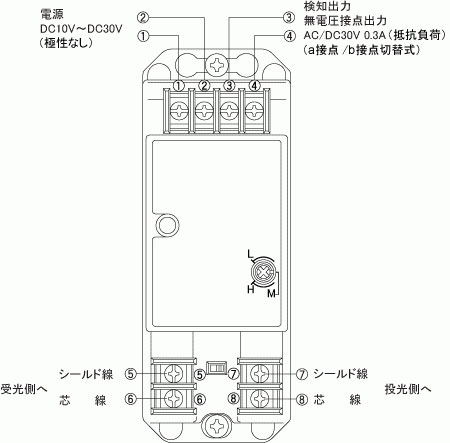

配線の注意点

センサーヘッドのケーブルは心線（信号）とシールド線（アース）の2層構造です。端子接続時にこれらが接触（ショート）しないよう、末端処理を確実に行ってください。延長が必要な場合は、減衰を防ぐため投光側のみに留めることを推奨します。

調整・設定項目 設定方法と内容

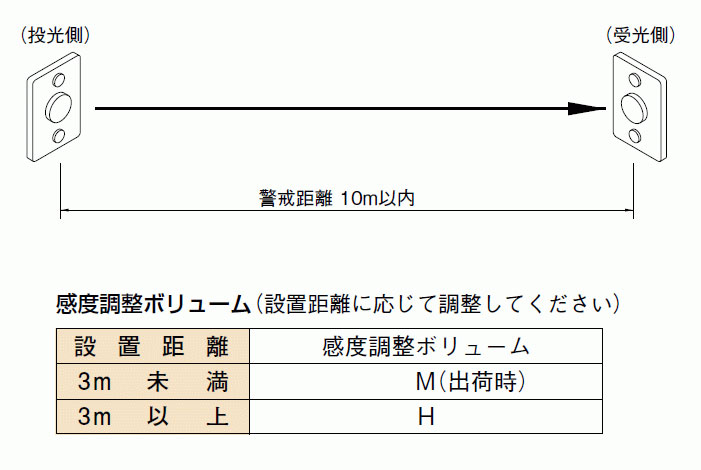

感度調整 設置距離が3m未満なら「M」、3m以上なら「H」にボリュームを設定します。
出力接点切替 用途に合わせa接点（常開）またはb接点（常閉）をスイッチで選択可能です。
動作表示灯（赤） 遮光時（検知時）に点灯、正常受光時に消灯します。光軸調整の目安になります。

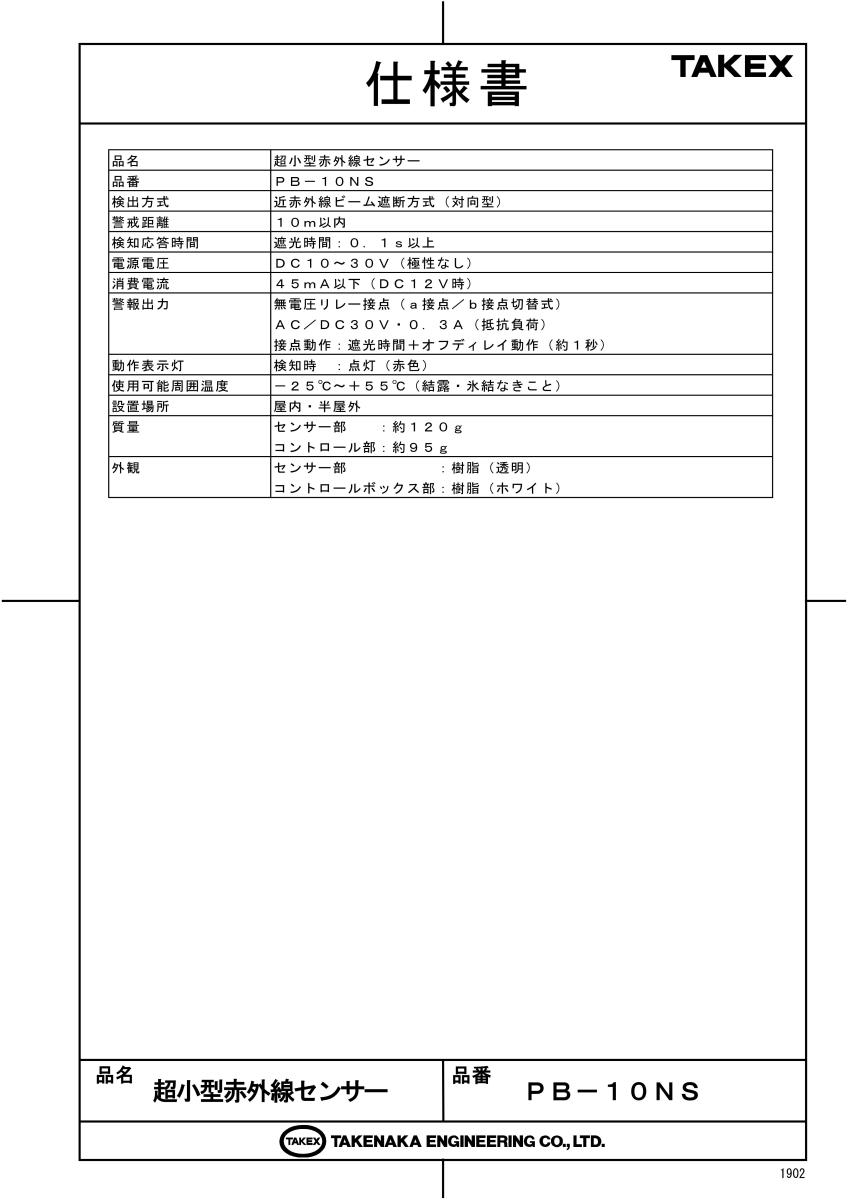

製品仕様

項目 内容
品番PB-10NS
検出方式近赤外線ビーム遮断方式 (対向型)
警戒距離10m以内
検知応答時間遮光時間:0.1秒以上
電源電圧DC10V〜30V(極性なし)
消費電流45mA以下(DC12V時)
検知出力無電圧リレー接点 (a接点/b接点切替式)
AC/DC30V・0.3A(抵抗負荷)
接点動作:遮光時間+オフディレイ動作(約1秒)
動作表示灯検知時:点灯(赤色)
使用可能周囲温度-25℃〜+55℃(結露・氷結なきこと)
設置場所屋内・半屋外
接続コード長各10m
質量センサー部:各約120g、コントロール部:約95g
外観センサー部 : 樹脂 (透明)
コントロールボックス部 : 樹脂 (ホワイト)
付属品本体取付ネジ(2本)、プレート取付ネジ(4本)、埋込プレート(2枚)

FAQ

Q：センサーヘッドを取り付けるための穴径はいくつですか？ A：φ14mmの貫通穴をあけて取り付けてください。
Q：電源に極性はありますか？ A：無極性（極性なし）のため、DC10V〜30Vの範囲内であればどちらの向きに接続しても動作します。
Q：屋外で使用することは可能ですか？ A：屋内・半屋外用です。直接雨がかからない場所や、結露・氷結のない環境での使用を推奨します。
Q：センサーヘッドからボックスまでのコードは延長できますか？ A：投光器側（灰色コード）の延長は可能ですが、受光器側（赤色コード）はノイズや電圧降下の影響を受けやすいため、延長は推奨されません。
Q：検知信号の保持時間はどれくらいですか？ A：オフディレイ機能により、物体が通過してから約1秒間、接点出力を保持します。
Q：b接点（常閉）で出荷されていますか？ A：はい、工場出荷時はb接点設定になっています。a接点への切り替えは内部スイッチで行えます。
Q：太陽光が当たる場所でも大丈夫ですか？ A：強い外乱光（直射日光など）が受光面に直接当たると、誤動作の原因となる場合があります。取付角度や位置を調整してください。
Q：反射型のセンサーと何が違いますか？ A：PB-10NSは対向型です。投光器と受光器を向かい合わせる必要があり、反射型よりも検知距離が長く、物体の材質に左右されにくい安定した検知が可能です。
Q：感度調整はどのように行いますか？ A：コントロールボックス内のボリュームを、設置距離3m未満なら「M」、3m以上なら「H」に合わせてください。
Q：埋込施工用のプレートは別売りですか？ A：いいえ、専用の埋込プレートが2枚標準で付属しています。
