超小型赤外線センサー a接点出力型・6m用 TAKEX 竹中エンジニアリング [PB-6Sa]

超小型赤外線センサー a接点出力型・6m用 TAKEX 竹中エンジニアリング [PB-6Sa]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 赤外線センサー a接点出力型 近赤外線対向型

PB-6Sa 超小型赤外線センサー a接点出力型・6m用

PB-6Saは、アンプ部を分離しセンサーヘッドの極小化を実現した対向型赤外線センサーです。直径15mmのヘッド部のみを露出させる埋込設置が可能で、CD・ATMコーナーの警備や、自動ドア・通路の通過検知など、意匠性を損ないたくない環境に最適です。

  • 型番： PB-6Sa
  • 製品名： 超小型赤外線センサー (a接点出力型)
  • 検知方式： 近赤外線ビーム遮断方式 (対向型)
  • 最大警戒距離： 6m以内
  • 設置場所： 屋内・半屋外
  • 電源電圧： DC10V〜30V (無極性)

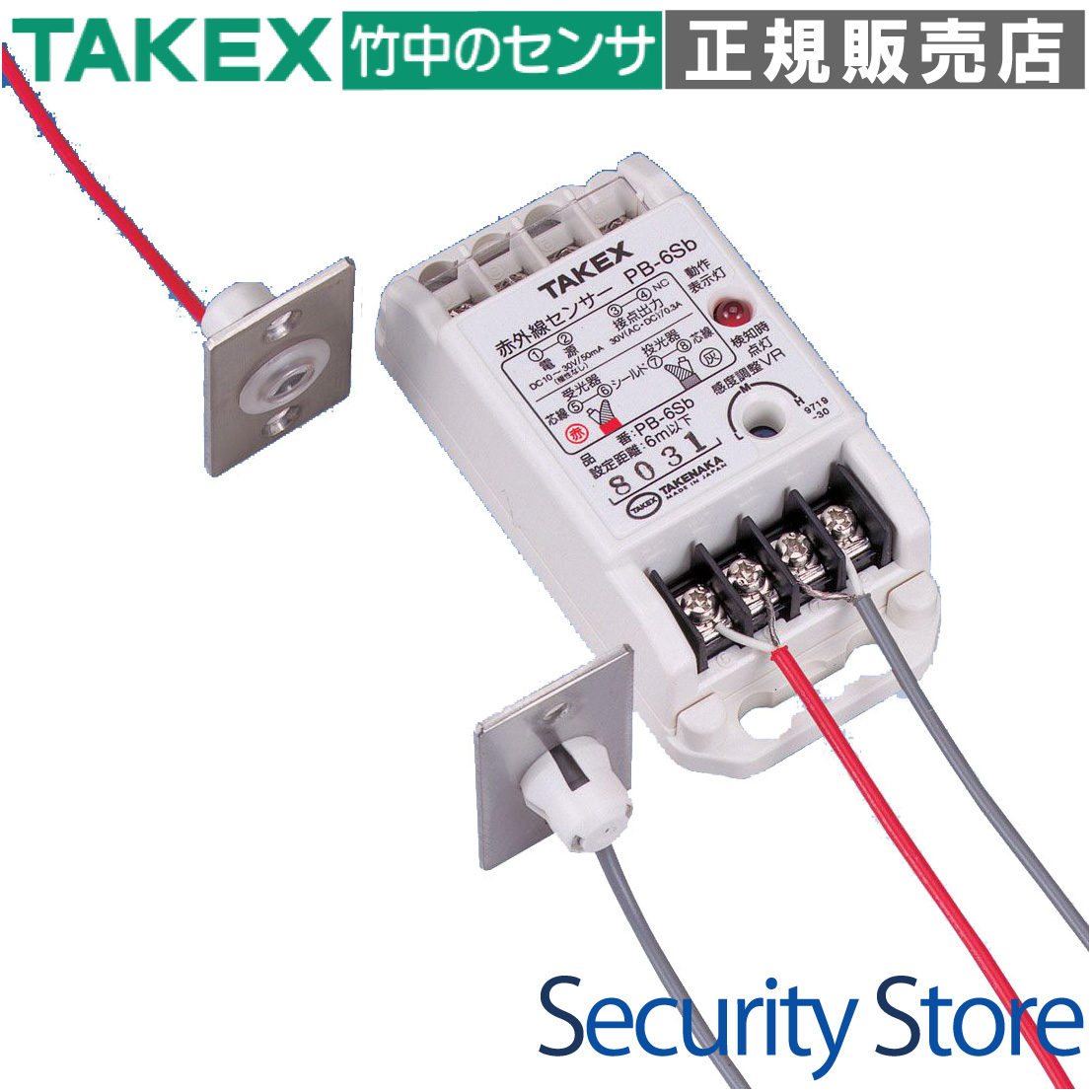

超小型赤外線センサー PB-6Sa

資料ダウンロード

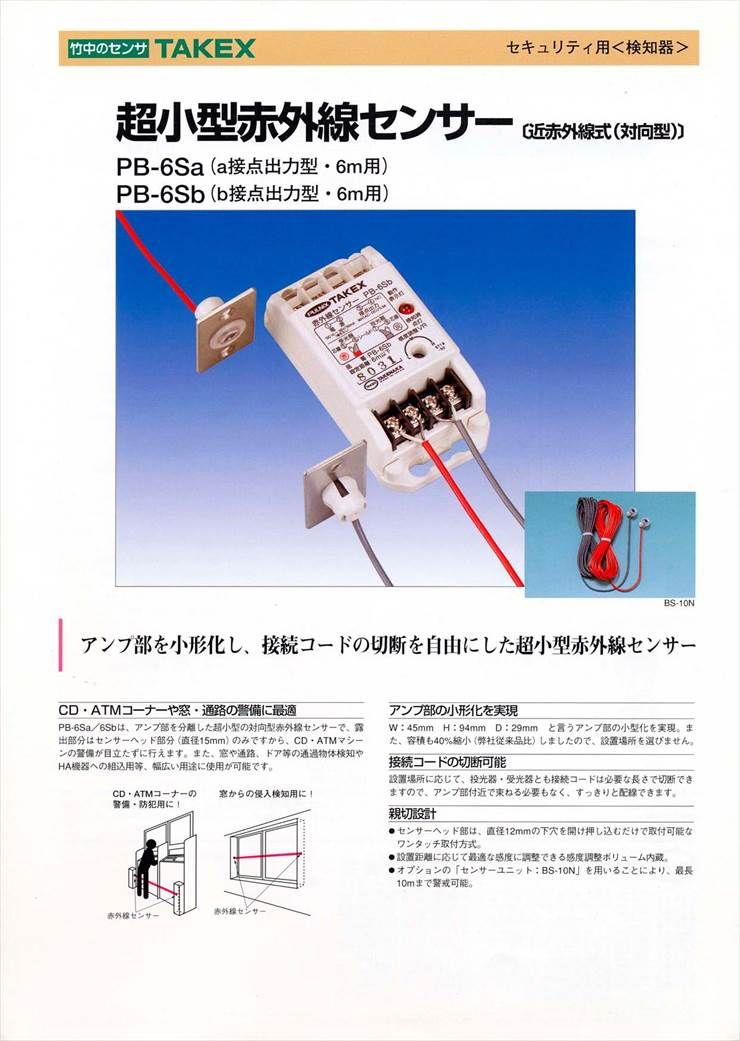

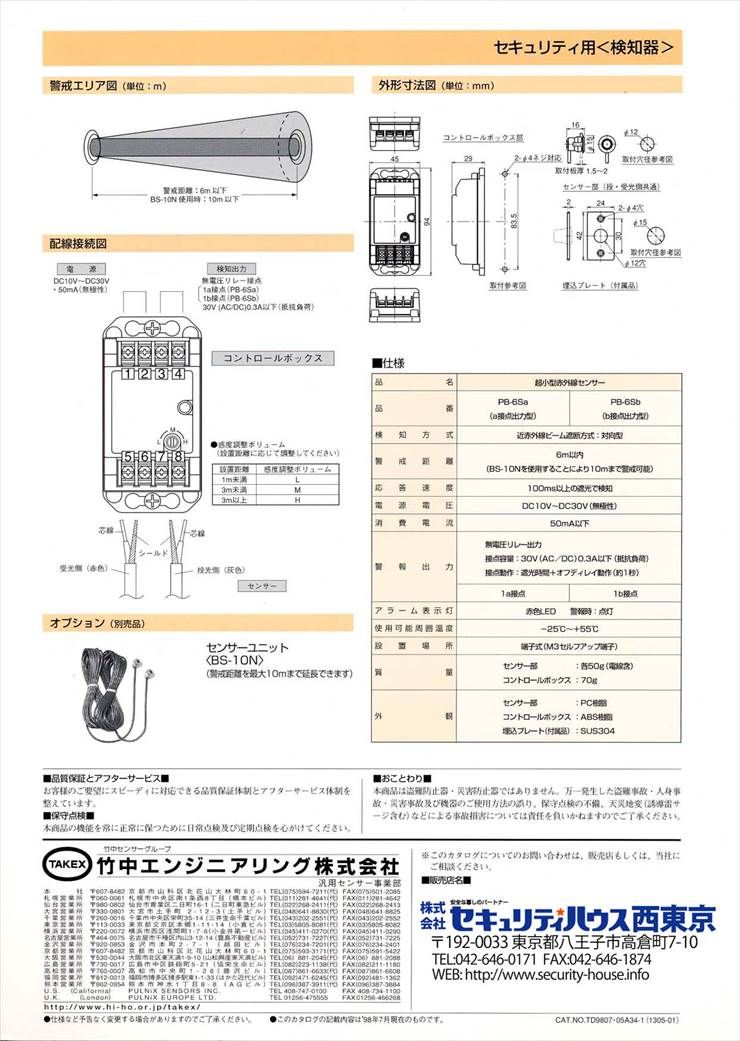

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • CD・ATMコーナーの顧客検知・警備
  • 高級店舗の入口や通路の通過検知
  • HA機器・自動機器への組込用センサー
  • 窓やドアの挟み込み防止・通過監視

導入前に確認したいポイント

  • 接点方式が「a接点」であることの確認
  • 投光器と受光器を対向で設置できるスペース
  • 電源電圧がDC10V?30Vの範囲内であること
  • 設置距離が6m以内であることの確認

特長

極限まで小型化されたセンサーヘッド

露出部分は直径15mmのセンサーヘッドのみ。直径12mmの下穴を開けて押し込むだけのワンタッチ取付に対応しています。目立たせたくない場所でのセキュリティに非常に有効です。

施工性を追求したセパレート設計

コントロールボックス（アンプ部）を分離したことで、従来品比40%の容積削減を実現。接続コードは現場の状況に合わせて自由に切断できるため、余ったコードを束ねる必要がなく、すっきりとした配線が可能です。

信頼の検知性能と調整機能

パルス変調方式を採用した近赤外線ビームにより、外乱光に強い安定した動作を提供します。コントロールボックス内には設置距離（L/M/H）に応じた感度調整ボリュームを搭載しており、最短距離から6mまで最適な感度設定が可能です。

選定時に評価したい強み

  • 超小型意匠： センサー露出部が極小で、設置場所の雰囲気を壊さない。
  • 配線自由度： 接続コードの切断が可能で、狭い場所でも美しい施工が可能。
  • 広範囲電源： 無極性のDC10V?30V対応により、電源選定や配線ミスを防止。
  • 確実な信号伝達： 1秒のオフディレイ機能を備え、瞬時の遮光も確実に捉える。

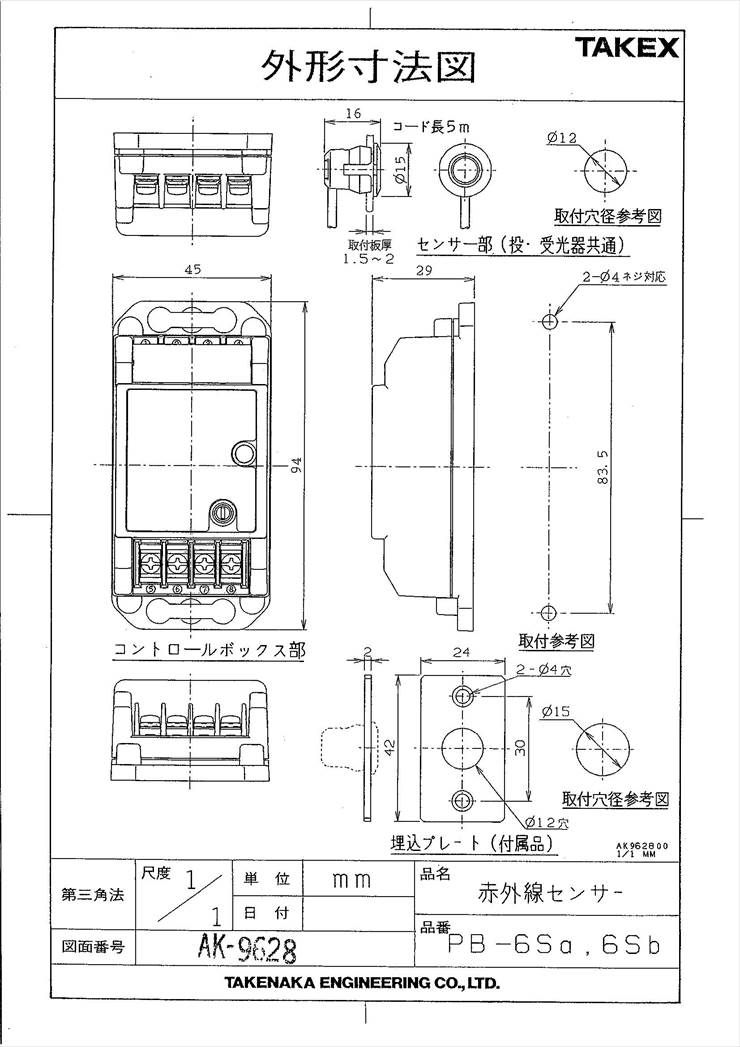

施工・設置ガイド

センサーヘッドの取付面の厚みに応じて、最適な固定方法を選択してください。

取付面の厚み 加工穴径 固定方法
1.5mm ? 2mm φ12穴 ワンタッチ圧入固定（バリを取り除いて押し込む）
2mm 以上 φ15穴 付属の埋込プレートとネジによる固定

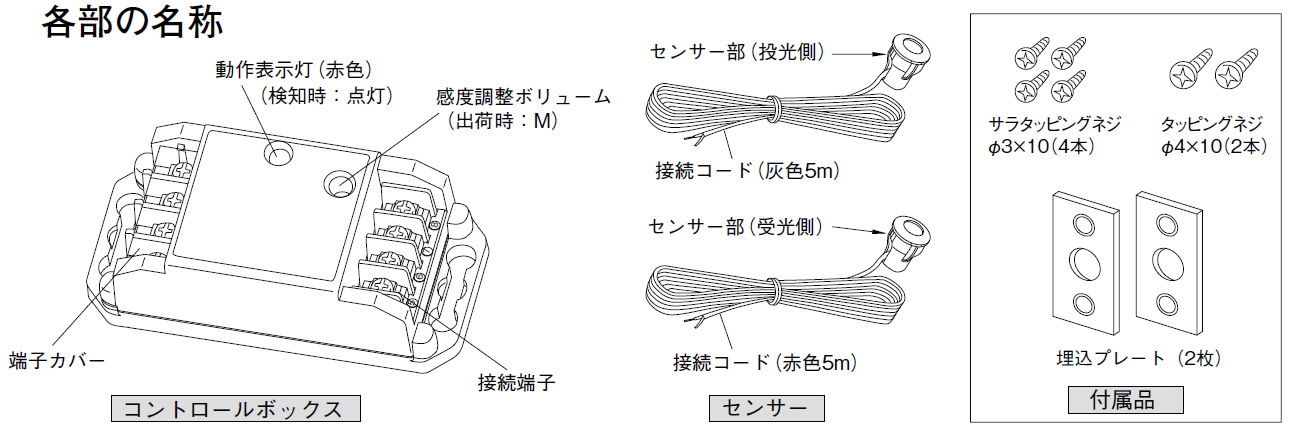

内部設定・インジケーター

感度調整ボリュームの設定

コントロールボックス内のボリュームを、投光・受光間の距離に合わせて設定してください。

  • L (Low)： 1m未満（近距離での反射光対策）
  • M (Middle)： 1m ? 3m未満（標準設定）
  • H (High)： 3m 以上（最大6mまで対応）

LED表示の動作

  • 赤色LED点灯： 検知状態（ビーム遮断中、または光軸が合っていない）
  • 赤色LED消灯： 正常監視状態（光軸が合致し、受光している）

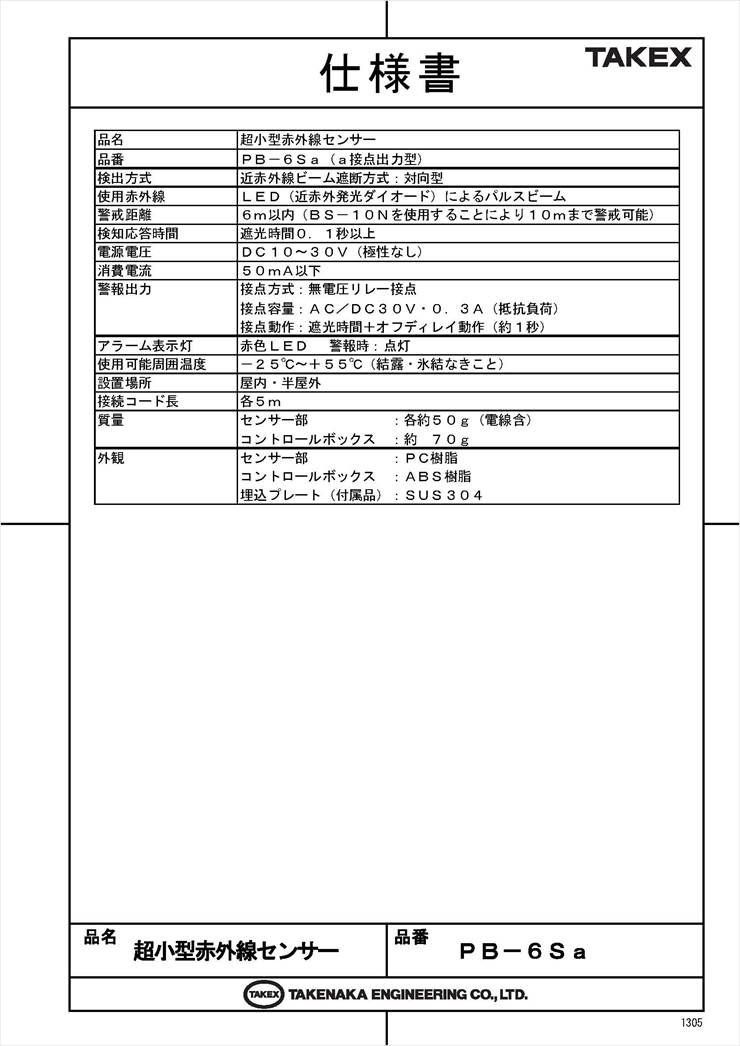

製品仕様

項目 内容
品名 超小型赤外線センサー
品番 PB-6Sa
検出方式 近赤外線ビーム遮断方式 (対向型)
警戒距離 6m以内
検知応答時間 遮光時間:0.1秒以上
電源電圧 DC10V〜30V (極性なし)
消費電流 50mA以下
警報出力 接点方式 無電圧リレー接点 (a接点)
警報出力 接点容量 AC/DC30V・0.3A (抵抗負荷)
警報出力 接点動作 遮光時間 + オフディレイ動作 (約1秒)
アラーム表示灯 赤色LED (警報時 点灯)
使用可能周囲温度 -25℃〜+55℃ (結露・氷結なきこと)
設置場所 屋内・半屋外
接続コード長 各5m (投光器・受光器共)
質量 センサー部:各約50g (電線含) / コントロールボックス:約70g
外観 センサー部:樹脂(透明) / コントロールボックス:樹脂(ホワイト)

FAQ

Q：PB-6SaとPB-6Sbの違いは何ですか？ A：接点出力の動作が異なります。PB-6Saは「a接点（遮光時に閉じる）」、PB-6Sbは「b接点（遮光時に開く）」タイプとなります。用途に合わせてお選びください。
Q：屋外で使用することは可能ですか？ A：仕様上の設置場所は「屋内・半屋外」です。直接雨がかかる場所や、レンズ面が結露・氷結しやすい環境は避けて設置してください。
Q：接続コードを延長することはできますか？ A：センサーヘッド直出しのコード（5m）は、感度低下を避けるため原則として延長は推奨しません。やむを得ない場合は、投光器側のみの延長に留めてください。
Q：電源のプラスマイナス（極性）はありますか？ A：本製品は無極性ですので、DC10V〜30Vの範囲内であればどちらに接続しても動作します。施工時の配線ミスを軽減できます。
Q：検知距離が1m程度なのですが、感度設定はどうすればよいですか？ A：コントロールボックス内の感度調整ボリュームを「L」に設定してください。近距離で感度が高すぎると、反射光により検知しにくくなる場合があります。
Q：センサーヘッドはどのように固定しますか？ A：薄い板面（2mmまで）ならφ12の穴を開けて差し込むだけです。厚い壁などの場合はφ15の穴を開け、付属のステンレスプレートを使用してネジ止めします。
Q：一瞬だけ光を遮った場合でも反応しますか？ A：はい。遮光時間0.1秒以上で検知し、約1秒間のオフディレイ動作が入るため、一瞬の通過でも確実に警報出力を行います。
Q：メンテナンスで気をつけることはありますか？ A：レンズ面の汚れは検知感度を下げます。汚れた場合は柔らかい布で清掃してください。シンナー等の溶剤は樹脂を傷めるため絶対に使用しないでください。
Q：コントロールボックスにLEDが点灯しっぱなしになります。 A：光軸が合っていないか、配線が断線している、またはセンサー間に障害物がある可能性があります。投光・受光を向き合わせて光軸調整を行ってください。
Q：接続コードは切断しても問題ありませんか？ A：はい、アンプ側の接続時に適切な長さで切断可能です。配線スペースが限られている場所でもすっきりと収めることができます。
