超小型赤外線センサー 1ビーム対向型・20m用 TAKEX 竹中エンジニアリング [PB-20NS]

超小型赤外線センサー 1ビーム対向型・20m用 TAKEX 竹中エンジニアリング [PB-20NS]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 赤外線センサー 対向型1ビーム BtoB・セキュリティ

PB-20NS 超小型赤外線センサー 1ビーム対向型・20m用

アンプ分離型の超小型センサーヘッドを採用。わずかな隙間や狭小スペースへの設置に特化しながら、最大20mのロングスパン検知を実現した高精度赤外線センサーです。

  • 型番： PB-20NS
  • 方式： 近赤外線ビーム遮断方式（対向型）
  • 警戒距離： 屋外・屋内 20m以内
  • 主な用途： CD・ATM、窓、通路の警備、HA機器への組み込み
  • 電源電圧： DC 10V ? 30V（無極性）

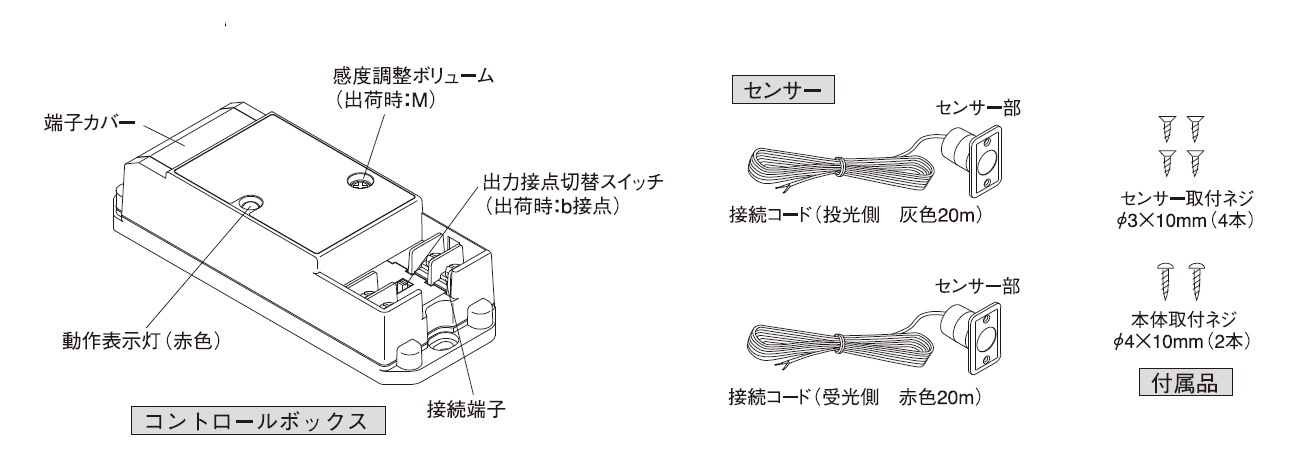

PB-20NS 超小型赤外線センサー

資料ダウンロード

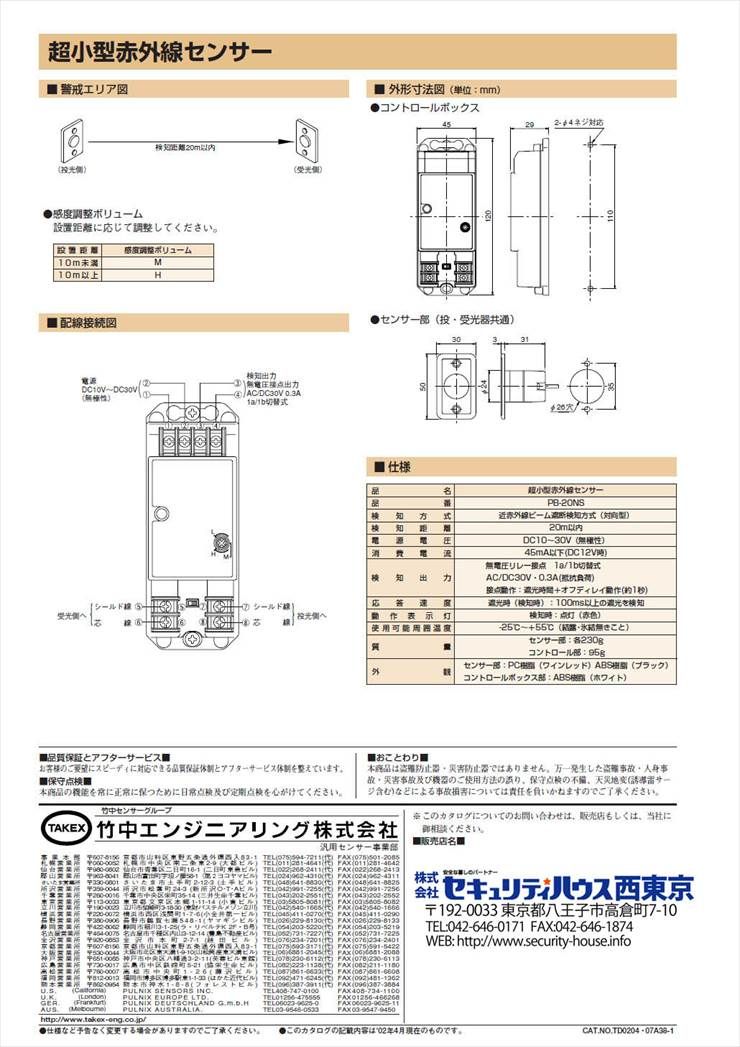

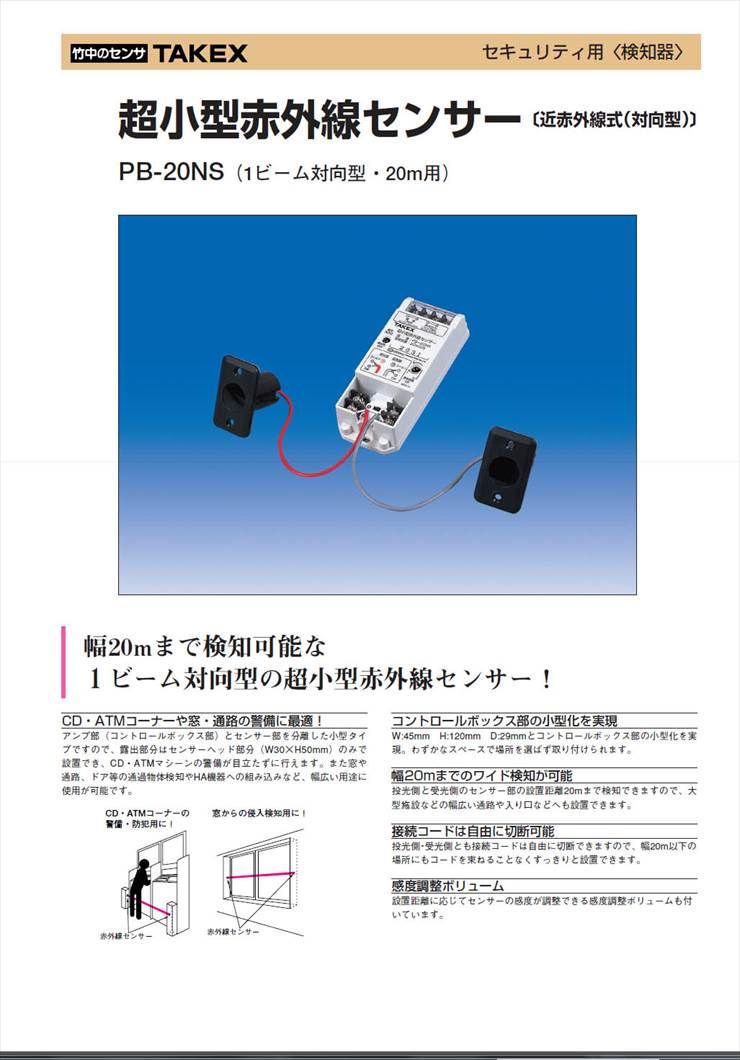

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • CD・ATMコーナーの省スペース警備
  • アルミサッシ枠やドアへの隠蔽設置
  • 工場の製造ライン等の通過検知
  • 店舗の通路や窓際の侵入監視

導入前に確認したいポイント

  • 投光部と受光部の距離が20m以内か
  • コントロールボックス（屋内用）の設置場所
  • DC10V?30Vの電源確保が可能か
  • センサーヘッド埋込用の26mm穴加工の可否

特長

超小型ヘッドにより「目立たない」設置が可能

アンプ部（コントロールボックス）とセンサー部を分離。露出するのはわずかW30×H50mmのセンサーヘッドのみとなるため、機器の内部や壁面、サッシ枠などへ目立たずに設置できます。景観を損なわないセキュリティ構築や、組み込み用途に最適です。

20mのワイド検知と自由な配線処理

超小型でありながら、投受光間は最大20mまで対応。広範囲なエントランスや通路もカバー可能です。また、付属の20mコードは現場に合わせて自由に切断できるため、余ったコードを束ねる必要がなく、スマートな施工が行えます。

選定時に評価したい強み

  • 外乱光に強い： パルス変調近赤外線方式により、照明や太陽光の影響を最小限に抑制。
  • 施工性の高さ： 電源は無極性（DC10?30V）のため、極性を気にせずスピーディーに結線可能。
  • 確実な信号出力： 約1秒のオフディレイ機能を搭載し、高速通過も見逃さず警報出力。
  • 環境対応： -25℃から+55℃までの広い動作温度範囲をカバーし、半屋外設置にも対応。

施工・設置ガイド

配線・端子仕様

端子番号 項目 仕様・備考
1 - 2 電源入力 DC 10V ? 30V（無極性）/ 消費電流 45mA以下
3 - 4 検知出力 無電圧リレー接点（AC/DC 30V 0.3A）/ 1a・1b切替可能
5 - 6 投光器接続 投光部（灰色コード）を接続
7 - 8 受光器接続 受光部（赤色コード）を接続

感度調整と設定

コントロールボックス内の「感度調整ボリューム」により、設置距離に応じた最適化が可能です。

  • L?M（標準）： 10m未満の近距離設置時に反射光の影響を抑える設定。
  • H（最大）： 10m?20mの長距離設置時に安定した検知を確保する設定。

トラブルシューティング

症状 原因の可能性 対処方法
動作表示灯が消えない 光軸のズレ / 汚れ 投受光の高さを合わせ、レンズ面を清掃してください。
反応しない 電源不良 / 配線ミス 端子電圧を確認し、センサーコードの芯線・シールドの接続を確認してください。
誤動作が発生する 不安定な土台 / 障害物 取付ネジの増し締め、ビームパス上の揺れる物を取り除いてください。

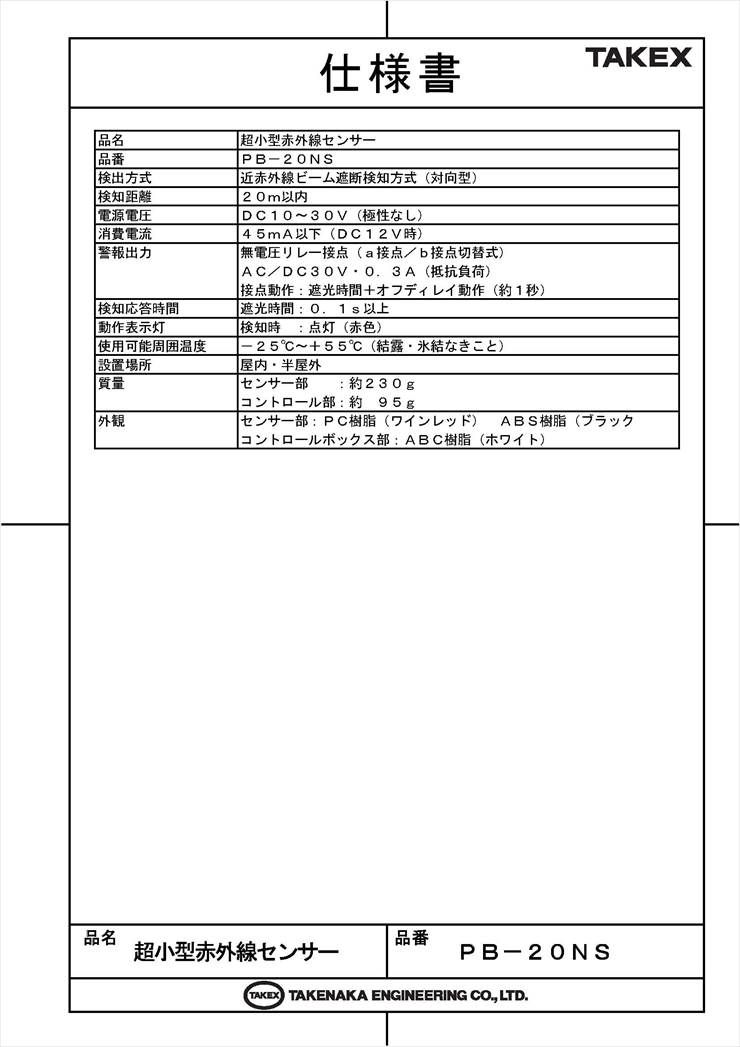

製品仕様

項目 PB-20NS 詳細仕様
品番 PB-20NS
検出方式 近赤外線ビーム遮断検知方式(対向型)
警戒距離 20m以内
検知応答時間 遮光時間:0.1秒以上
電源電圧 DC10V〜30V(極性なし)
消費電流 45mA以下(DC12V時)
警報出力 無電圧リレー接点 a接点/b接点切替式
AC/DC30V・0.3A(抵抗負荷)
接点動作:遮光時間+オフディレイ動作(約1秒)
動作表示灯 検知時:点灯(赤色)
使用可能周囲温度 -25℃〜+55℃(結露・氷結なきこと)
設置場所 屋内・半屋外
接続コード長 各20m
質量 センサー部:各約230g
コントロール部: 約95g
外観 センサー部 : 樹脂(ワインレッド)、樹脂(ブラック)
コントロールボックス部 : 樹脂(ホワイト)

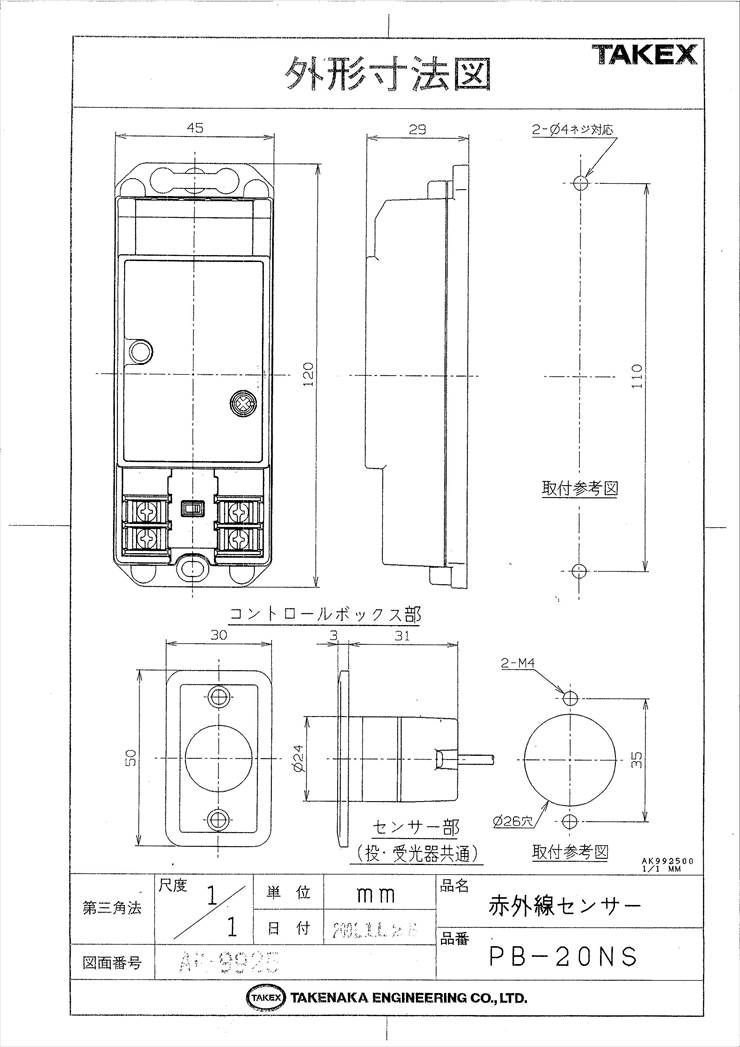

外形寸法 ボックス：W45 × H120 × D29 mm
センサー：W30 × H50 × D31 mm

FAQ

Q：センサーコードを延長することはできますか？ A：電圧降下やノイズの影響を避けるため推奨されませんが、やむを得ない場合は投光側（灰色）のみで行ってください。受光側（赤色）の延長は微弱信号のため控えてください。
Q：コードを途中で切断しても大丈夫ですか？ A：はい、可能です。現場の距離に合わせてカットし、端末処理（芯線とシールド線の分離）を行って接続してください。
Q：電源のプラスマイナス（極性）はありますか？ A：無極性仕様ですので、DC10V?30Vの範囲内であれば極性を気にせず接続いただけます。
Q：雨の当たる屋外でも使用できますか？ A：センサーヘッドは半屋外対応ですが、コントロールボックス（アンプ部）は防水ではありません。屋外設置の際は必ず防水ボックス内に収容してください。
Q：検知したときだけ接点を閉じる設定にできますか？ A：はい、コントロールボックス内の切替スイッチで「1a接点」に設定すれば、検知時（遮光時）に接点が閉じます。
Q：窓越しに検知することは可能ですか？ A：ガラス越しの検知は赤外線の反射や減衰により不安定になるため、推奨しておりません。
Q：感度調整の目安を教えてください。 A：10m未満であればボリュームのM付近、10mを超える場合はH（最大）側に調整してください。
Q：オフディレイ機能とは何ですか？ A：物体がビームを一瞬だけ遮った場合でも、警報出力を約1秒間保持する機能です。これにより受信側の機器が信号を確実にキャッチできます。
Q：動作表示灯（赤）がつきっぱなしになるのはなぜですか？ A：光軸がズレているか、レンズが汚れている可能性があります。また20mを超える距離での設置も原因となります。
Q：センサーヘッドを取り付けるための穴径は？ A：直径26mmの貫通穴を加工して取り付けてください。
