超小型赤外線センサー 2ビーム反射型・14m用 TAKEX 竹中エンジニアリング [PB-4RTNS]

超小型赤外線センサー 2ビーム反射型・14m用 TAKEX 竹中エンジニアリング [PB-4RTNS]

販売価格: 会員のみ販売

商品詳細

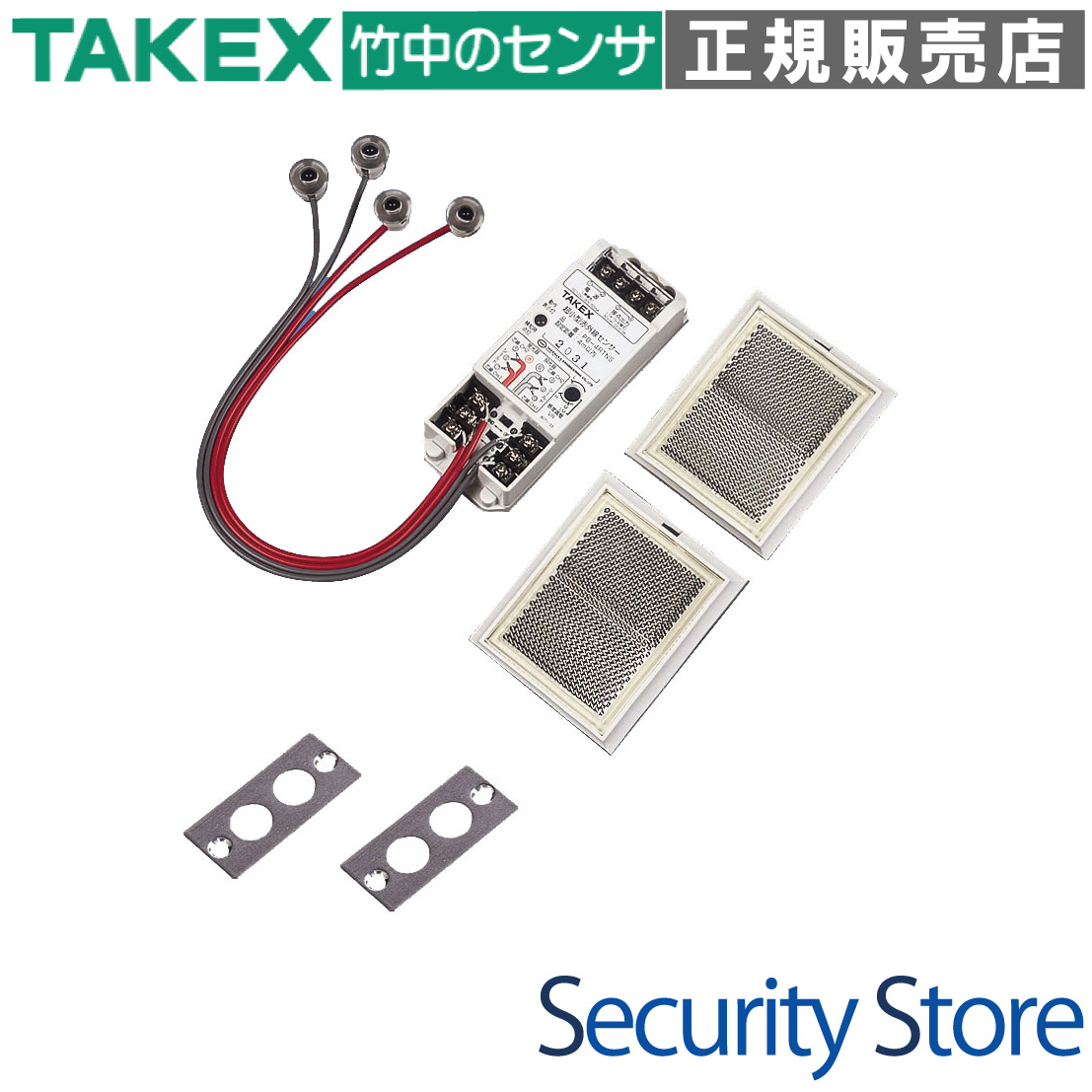

竹中エンジニアリング (TAKEX) 赤外線センサー 2ビーム反射型 超小型

PB-4RTNS 超小型赤外線センサー 2ビーム反射型・4m用

PB-4RTNSは、スキャニング方式を採用した超小型の2ビーム反射型赤外線センサーです。コントロールボックスの小型化により、ATMや電動シャッター、什器への組み込みなど、わずかなスペースでも設置が可能です。

  • 型番： PB-4RTNS
  • 方式： 近赤外線スキャニング検知方式（反射型）
  • 警戒距離： 4m以内
  • 特長： 2ビームによる高い信頼性とAND/OR検知切替機能
  • 設置場所： 屋内・半屋外（什器、窓、通路、ドア付近など）

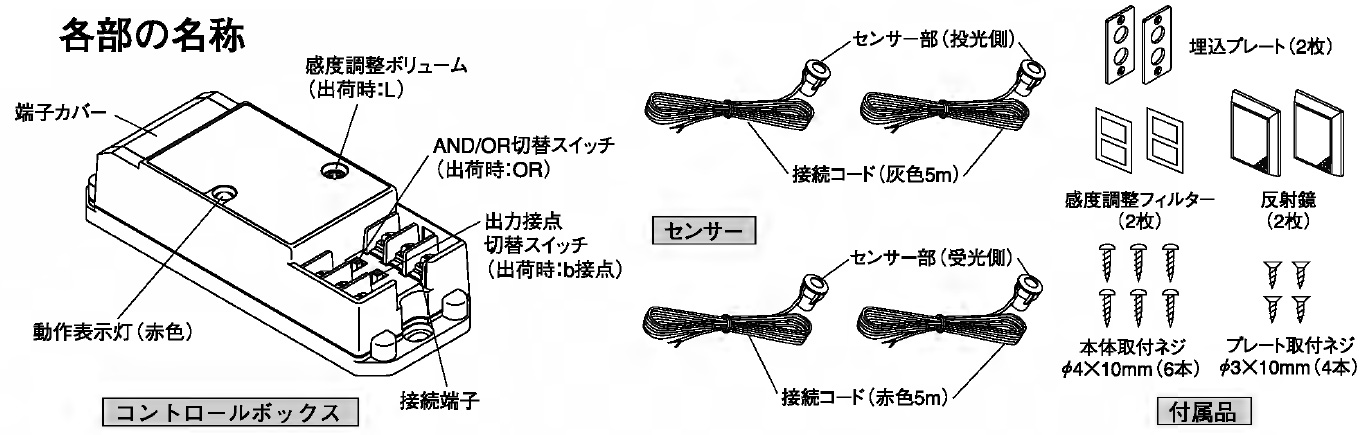

超小型赤外線センサー PB-4RTNS

資料ダウンロード

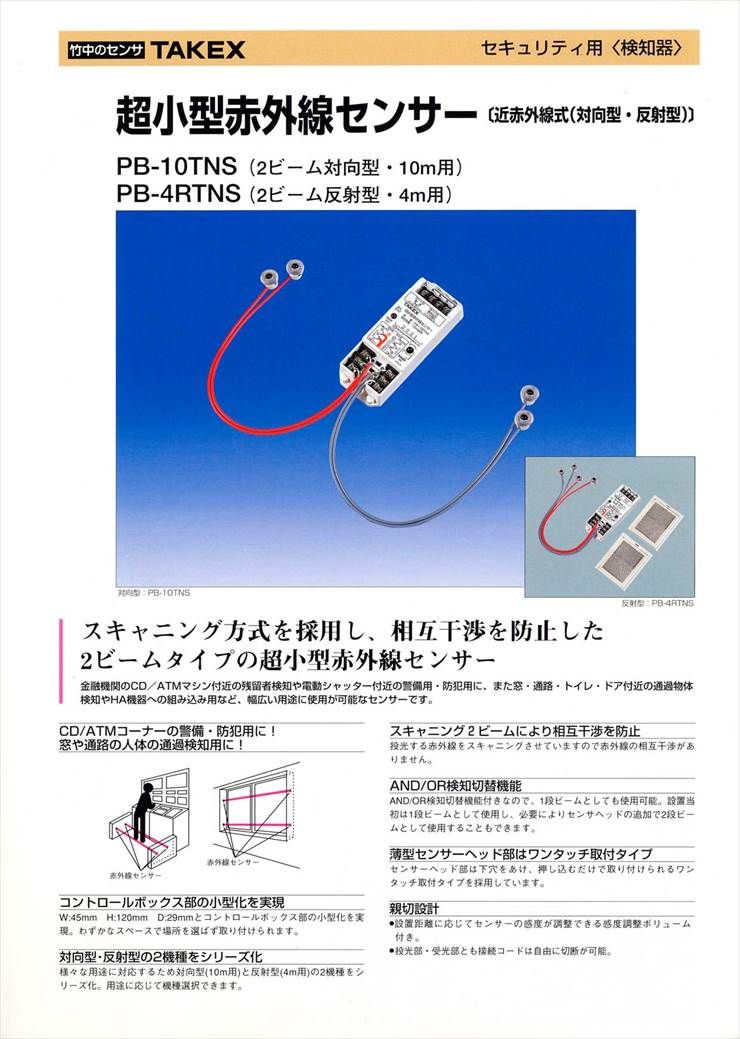

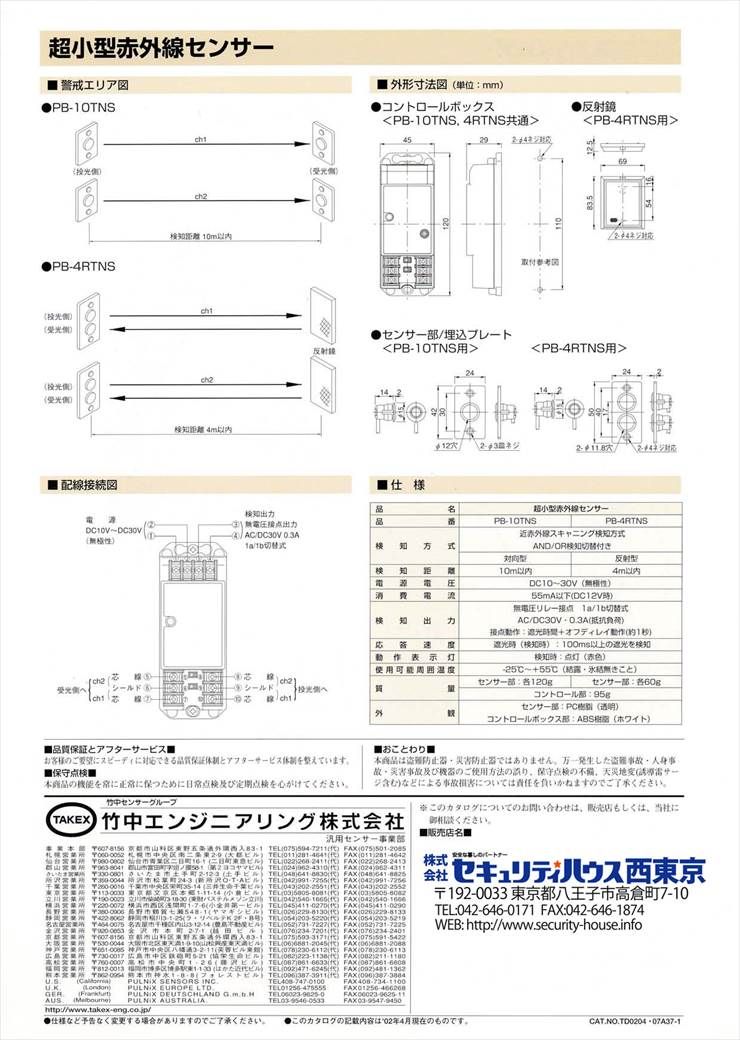

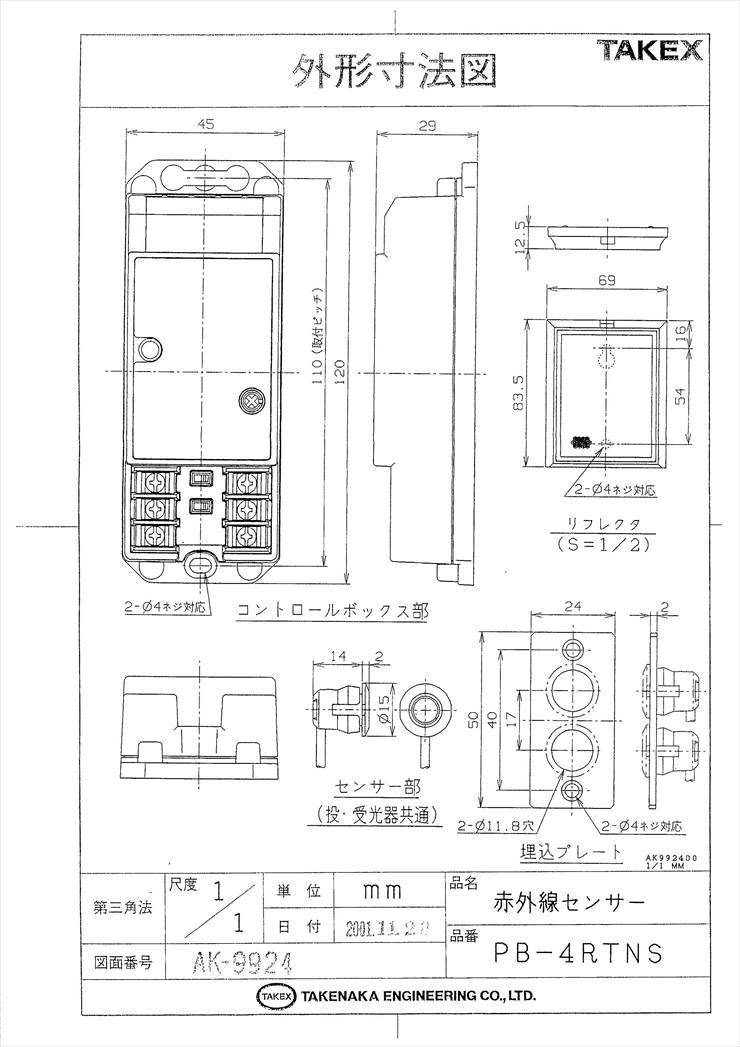

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ATMやCDマシンの残留者検知
  • 電動シャッター付近の挟み込み防止・警備
  • 通路やトイレの通過・入退室カウント
  • HA機器や自動機への組み込み

導入前に確認したいポイント

  • 最大警戒距離は4m以内であること
  • 反射鏡側には配線不要（ワンサイド配線）
  • センサーヘッド埋込用のφ14mm穴加工が必要
  • 至近距離の不感知帯（15〜30cm）の考慮

特長

コントロールボックスとヘッドの超小型化

コントロールボックスはW45mm×H120mm×D29mmと極めてコンパクト。センサーヘッドも直径14mmの穴に押し込むだけのワンタッチ取付タイプを採用しており、意匠性を損なわず設置できます。

スキャニング2ビームによる誤作動防止

投光する赤外線をスキャニングさせる独自の方式により、赤外線同士の相互干渉を防止。2本のビームを運用することで、虫や飛来物による誤検知を大幅に低減します。

AND/OR検知切替機能の搭載

「ANDモード（2本同時遮断で発報）」と「ORモード（1本でも遮断で発報）」をスイッチ一つで切り替え可能。環境やセキュリティレベルに応じた柔軟な運用をサポートします。

選定時に評価したい強み

  • 施工性の高さ： 反射型のため、反射鏡側に電源や配線が不要で工事コストを抑制可能。
  • 安定した検知： 100msec以上の遮光で動作し、1秒間のオフディレイ機能により信号を確実に認識。
  • 柔軟な調整： 感度調整ボリュームと付属の調整フィルターにより、現場距離に合わせた最適化が可能。
  • 優れた意匠性： 埋込型センサーヘッドにより、機器のデザインを邪魔せずセキュリティを構築。

施工・設置ガイド

本製品を正しく運用するために、以下の施工基準を遵守してください。

確認項目 施工・運用の基準
取付穴仕様 φ14mmの貫通穴を2つ（中心間距離17mm）あけて施工してください。
不感知帯 センサー直近（15〜30cm以内）は検知できない範囲があります。通過ルートに注意してください。
配線距離 受光側コード（赤色）の延長は避けてください。延長は投光側（灰色）のみを推奨します。
光軸調整 必ず「ORモード」で片方ずつの入光状態を確認してから最終設定を行ってください。

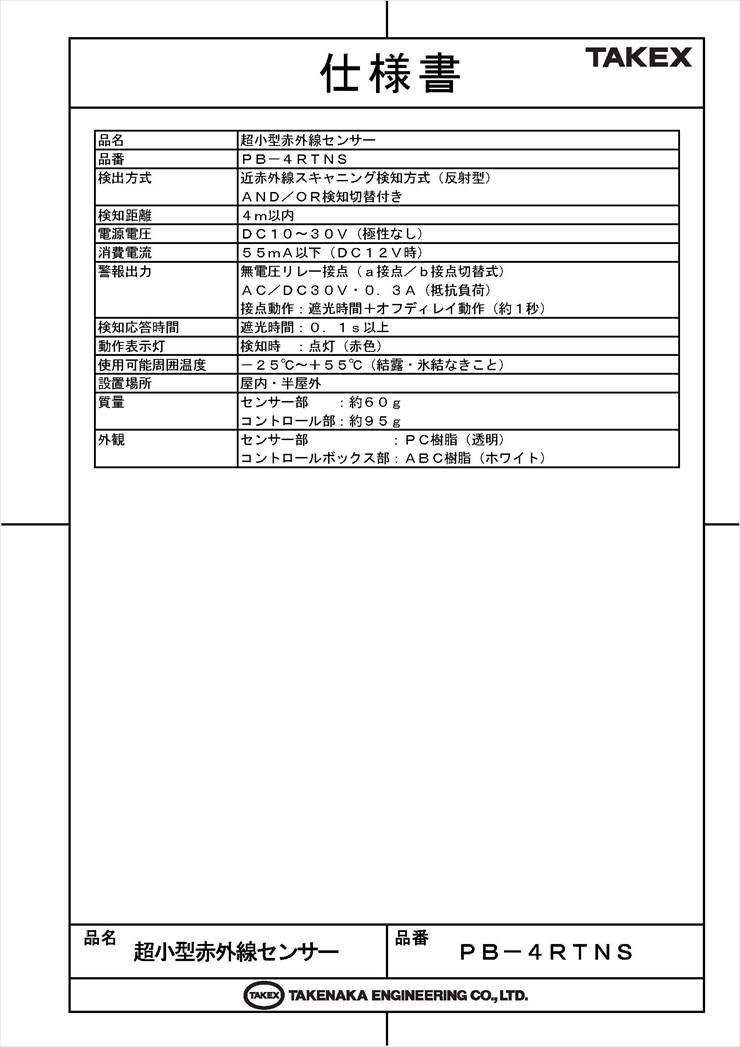

製品仕様

項目 内容
品名 超小型赤外線センサー
品番 PB-4RTNS
検出方式 近赤外線スキャニング方式 (反射型)
AND/OR検知切替付き
警戒距離 4m以内
検知応答時間 遮光時間:0.1s以上
電源電圧 DC10V〜30V(極性なし)
消費電流 55mA以下(DC12V時)
検知出力 無電圧リレー接点(a接点/b接点切替式)
AC/DC30V・0.3A(抵抗負荷)
接点動作:遮光時間+オフディレイ動作(約1秒)
動作表示灯 検知時:点灯(赤色)
使用可能周囲温度 -25℃〜+55℃(結露・氷結なきこと)
設置場所 屋内・半屋外
接続コード長 各5m
質量 センサー部:各約60g コントロール部:約95g
外観 センサー部:樹脂 (透明)
コントロールボックス部:樹脂 (ホワイト)

FAQ

Q：反射鏡側に電源は必要ですか？ A：いいえ、必要ありません。反射型センサーのため、配線はコントロールボックス側（センサーヘッド側）のみで完結します。
Q：検知距離はどのくらいですか？ A：センサーヘッドから反射鏡までの距離が4m以内となります。
Q：AND検知とOR検知はどう使い分けますか？ A：1本のビーム遮断で即座に反応させたい場合はOR検知、小動物や虫による誤報を抑えたい場合は、2本同時遮断で反応するAND検知を使用します。
Q：センサーヘッドの取付穴は何mmですか？ A：直径14mmの穴をあけて、差し込むだけで固定できます。
Q：センサーの近くに検知できない範囲（死角）はありますか？ A：反射型特有の「不感知帯」が約15〜30cm程度あります。この範囲内での検知は保証されません。
Q：電源の＋と?の向きはありますか？ A：本製品は無極性（DC10V〜30V）のため、＋?を気にせず配線が可能です。
Q：接続コードを延長しても大丈夫ですか？ A：信号減衰やノイズの影響を受けやすいため推奨されませんが、やむを得ない場合は受光側（赤）は避け、投光側（灰色）のみの延長に留めてください。
Q：検知信号が短すぎて外部機器が認識できないことはありませんか？ A：約1秒間のオフディレイ（保持）機能があるため、一瞬の通過でも確実に信号を出力します。
Q：屋外で使用できますか？ A：屋内および半屋外（軒下など）に対応しています。直接雨がかかる場所や激しい結露が発生する環境は避けてください。
Q：光軸調整のコツはありますか？ A：付属の感度調整フィルターを反射鏡に貼り付け、それでも動作表示灯が消灯する（受光できる）位置を探すことで、より確実な光軸合わせが可能です。
