超小型赤外線センサー 2ビーム対向型・10m用 TAKEX 竹中エンジニアリング [PB-10TNS]

超小型赤外線センサー 2ビーム対向型・10m用 TAKEX 竹中エンジニアリング [PB-10TNS]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 赤外線センサー 対向型 2ビーム 埋込設置対応

PB-10TNS 超小型赤外線センサー 2ビーム対向型・10m用

PB-10TNSは、スキャニング方式を採用し相互干渉を極限まで抑えた、超小型・埋込型の赤外線センサーです。金融機関のATM周辺の残留者検知や、シャッター・通路の通過検知など、目立たせたくない場所での高精度な防犯・管理に適しています。

  • 型番： PB-10TNS
  • 方式： 近赤外線スキャニング方式（対向型 2ビーム）
  • 警戒距離： 屋内・半屋外 10m以内
  • 主な用途： ATM残留検知、電動シャッター警備、通路・ドア通過検知
  • 電源電圧： DC10V〜30V（無極性）

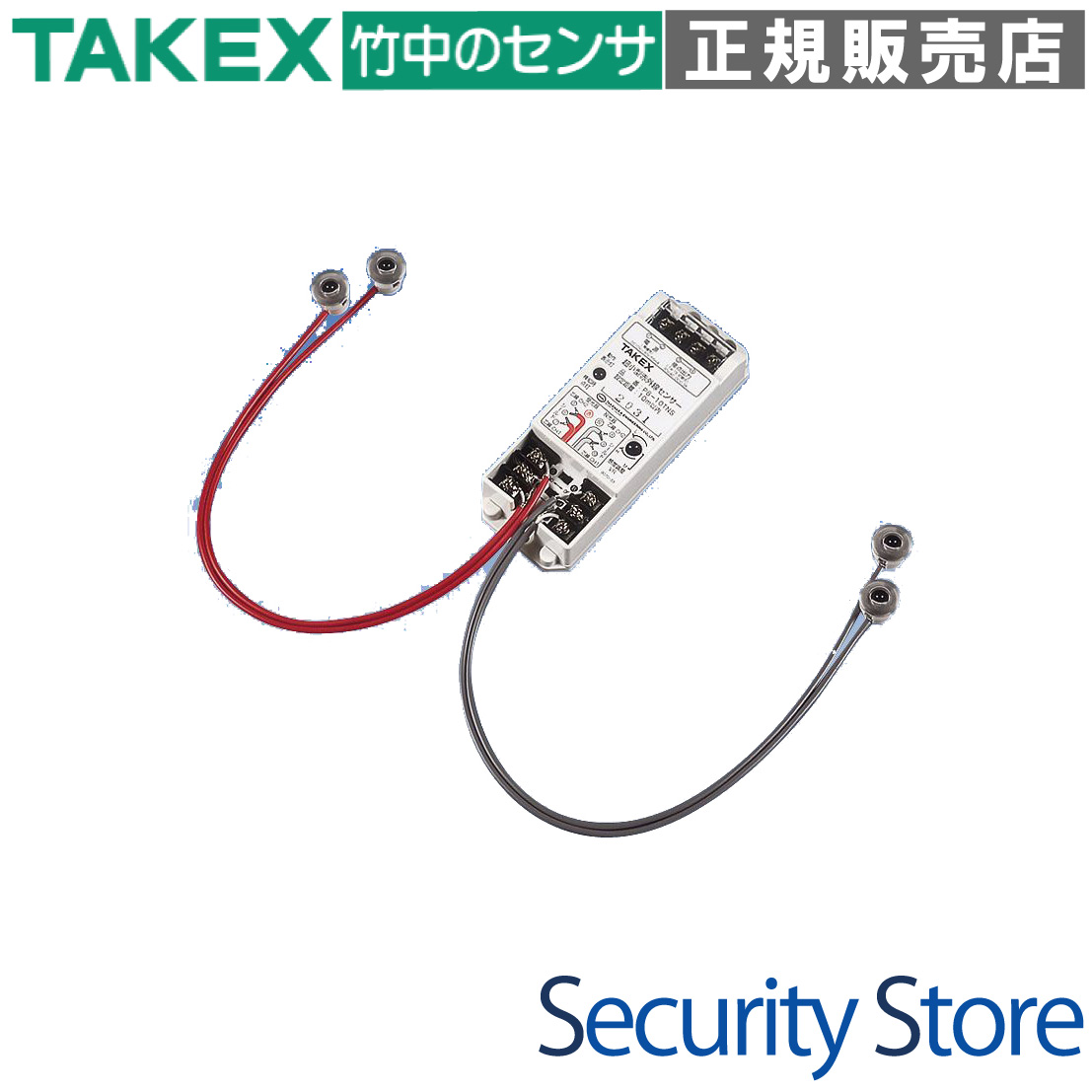

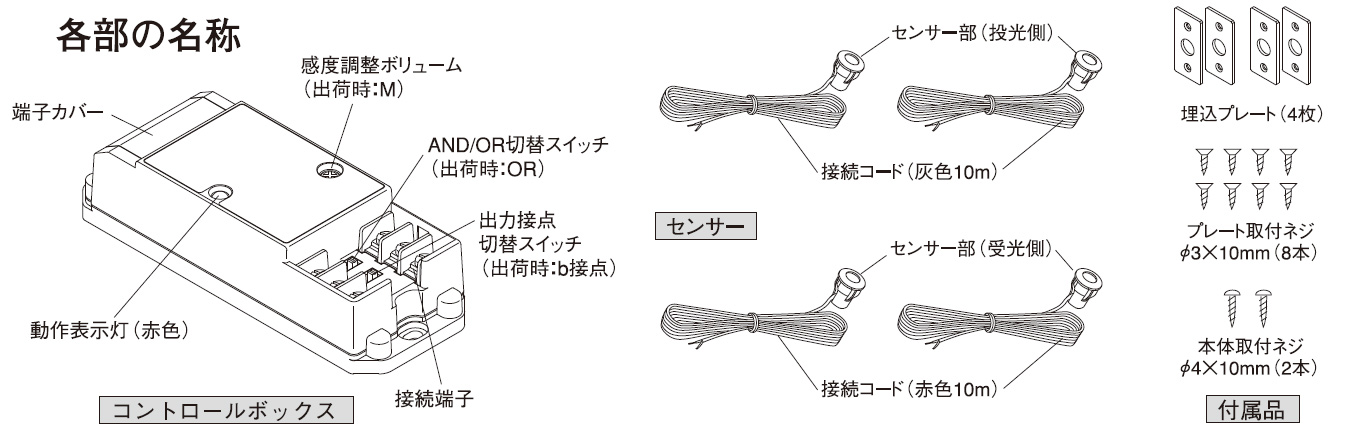

超小型赤外線センサー PB-10TNS

資料ダウンロード

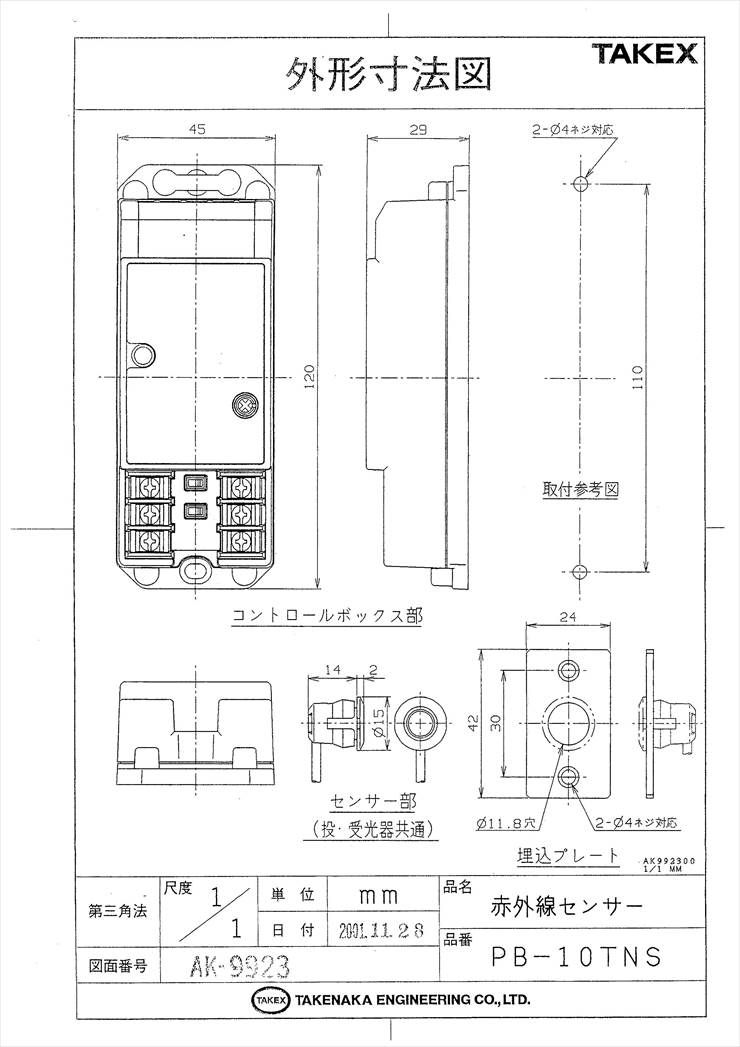

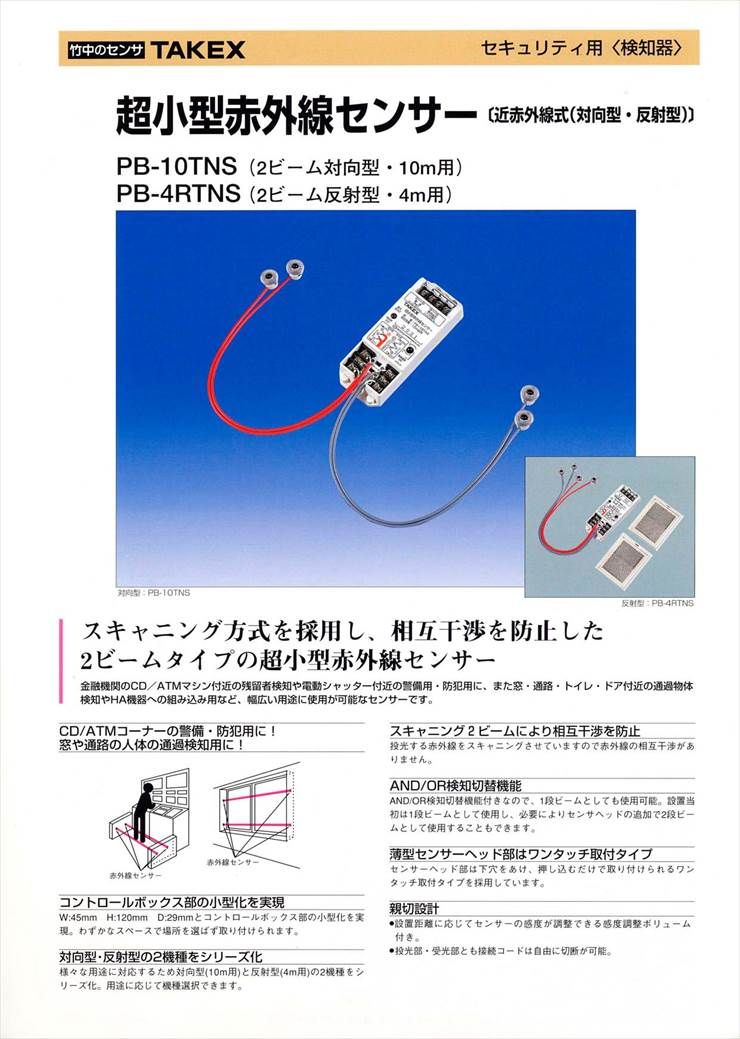

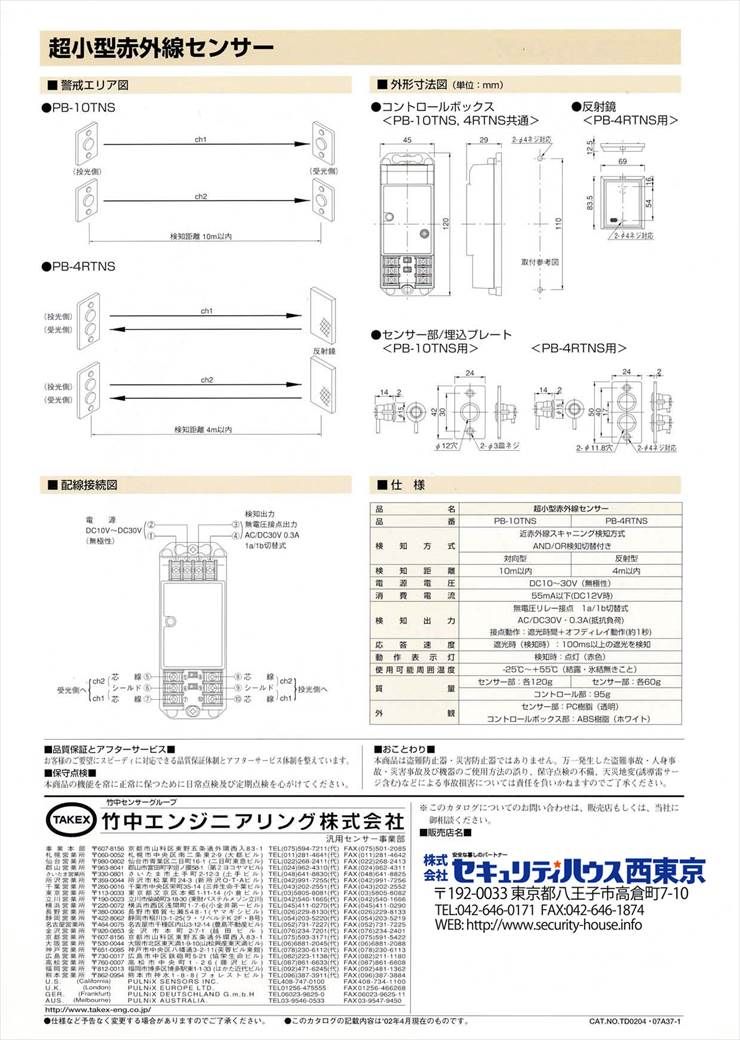

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ATM/CDマシン付近の残留者検知
  • 電動シャッターの閉鎖時警備・安全管理
  • 通路、トイレ、ドア付近の通過者検知
  • HA機器、工作機械への組み込み用途

導入前に確認したいポイント

  • 投光・受光間の距離が10m以内か
  • センサーヘッド埋込用のφ14mmの穴あけが可能か
  • 配線距離（特に受光側）の減衰を考慮した設計か
  • AND/OR検知のどちらが最適か

特長

コントロールボックスの徹底した小型化

W45mm × H120mm × D29mmというコンパクトなサイズ感により、制御盤内や壁面内部、什器のわずかな隙間など、設置場所を選ばずに導入が可能です。

相互干渉を防止するスキャニング2ビーム方式

投光する赤外線をスキャニング（走査）させているため、複数のセンサーを近接して設置しても相互干渉が起こりません。2ビーム方式により、虫や落ち葉などの小さな物体による誤作動も軽減します。

AND/OR検知ロジックの切替機能

「2本同時に遮った時のみ発報（AND）」か「1本でも遮れば発報（OR）」かをスイッチ一つで切り替えられます。ペットなどの誤報対策にはAND、高感度な通路監視にはORといった運用が可能です。

ワンタッチ取付のセンサーヘッド

センサーヘッド部は、φ14mmの下穴をあけて押し込むだけで固定できるワンタッチ取付タイプ。施工時間を短縮し、仕上がりもスマートです。

選定時に評価したい強み

  • 省スペース設計： センサーヘッドが極小で、意匠性を損なわない埋込設置が可能。
  • 高い信頼性： スキャニング方式と2ビーム検知により、誤動作に強い。
  • 自由な配線： 投受光器ともに10mのコードが付属し、現場に合わせた切断・接続が可能。
  • 親切設計： 感度調整ボリューム（3段階）付きで、距離に応じた最適な調整が可能。

施工・設置ガイド

安定した動作のために、以下の基準を遵守して施工してください。

確認項目 この製品での考え方
取付穴径 センサーヘッド用にφ14mmの貫通穴が必要です。
光軸の直線確保 投光と受光が正面を向くよう、平行に配置してください。
配線延長 投光側コード（灰色）の延長は可能ですが、受光側（赤色）は推奨されません。
感度調整 1m未満は「L」、1〜3mは「M」、3m以上は「H」に設定してください。

内部設定・端子仕様

配線端子表（コントロールボックス）

端子番号 名称・役割 詳細
(1) - (2) 電源入力 DC10V〜30V（無極性）
(3) - (4) 検知出力 無電圧リレー接点（a/b切替可）
(5) - (7) 受光器接続 赤色コード（(6)は共通シールド）
(8) - (10) 投光器接続 灰色コード（(9)は共通シールド）

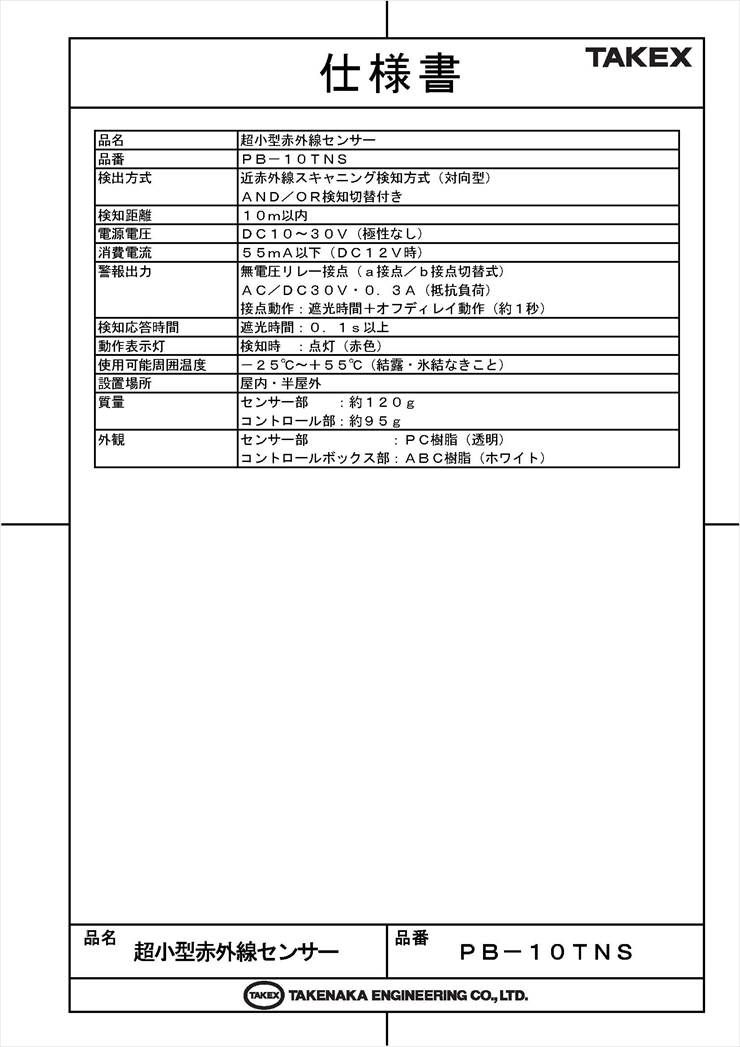

製品仕様

項目 内容
品番PB-10TNS
検出方式近赤外線スキャニング方式 (対向型) AND/OR検知切替付き
警戒距離10m以内
検知応答時間遮光時間:0.1秒以上
電源電圧DC10V〜30V(極性なし)
消費電流55mA以下(DC12V時)
検知出力無電圧リレー接点(a接点/b接点切替式)
AC/DC30V・0.3A(抵抗負荷)
接点動作:遮光時間+オフディレイ動作(約1秒)
動作表示灯検知時:点灯(赤色)
使用可能周囲温度-25℃〜+55℃(結露・氷結なきこと)
設置場所屋内・半屋外
接続コード長各10m
質量センサー部:各約120g コントロール部:約95g
外観材質センサー部:樹脂 (透明)
コントロールボックス部:樹脂 (ホワイト)
付属品本体取付ネジ(2本)、プレート取付ネジ(8本)、埋込プレート(4枚)

FAQ

Q：最大で何メートルまで警戒できますか？ A：投光器と受光器の間で最大10mまでの警戒が可能です。
Q：電源のプラスマイナス（極性）はありますか？ A：無極性のため、DC10V〜30Vの範囲内であれば極性を気にせず接続いただけます。
Q：AND検知とOR検知の違いは何ですか？ A：ANDは2本のビームが同時に遮断された時に出力し、ORはどちらか一方でも遮断された時に出力します。誤報対策にはANDが有効です。
Q：屋外で使用することは可能ですか？ A：屋内および半屋外（軒下など直接雨がかからない場所）での使用に対応しています。
Q：センサーヘッドの取付穴は何ミリですか？ A：直径14mm（φ14）の下穴をあけて、プレートをネジ止めした後にヘッドを押し込みます。
Q：検知した時の信号保持時間はどのくらいですか？ A：オフディレイ機能により、検知後約1秒間は接点出力を保持します。
Q：感度調整はどのように行いますか？ A：コントロールボックス内のボリュームで、距離に応じてL/M/Hの3段階から選択できます。
Q：付属のコード10mを延長することはできますか？ A：投光側（灰色コード）の延長は可能ですが、受光側（赤色コード）はノイズや減衰の影響を受けやすいため、極力控えてください。
Q：動作表示灯（赤色LED）が点灯しっぱなしになるのですが？ A：光軸がずれているか、コードの断線、または受光器の故障の可能性があります。光軸の向きを再調整してください。
Q：a接点とb接点の切り替えはできますか？ A：はい、コントロールボックス内のスイッチで簡単に切り替えが可能です。
