超小型赤外線センサー 1ビーム対向型・4m用 TAKEX 竹中エンジニアリング [PB-4RNS]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング (TAKEX) 赤外線センサー反射型屋内用省スペース設置

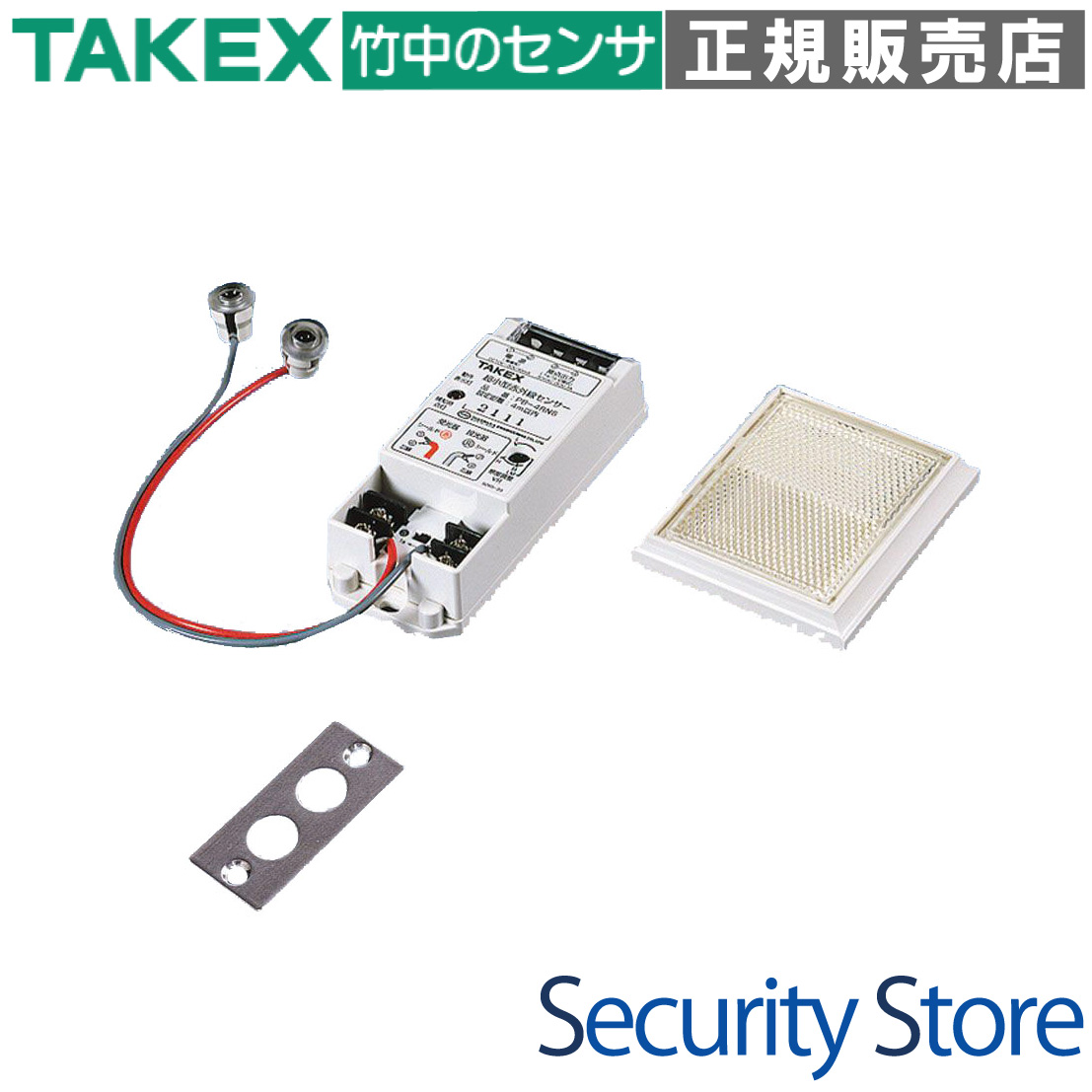

PB-4RNS 超小型赤外線センサー 1ビーム対向型・4m用

PB-4RNSは、わずかなスペースにも取付可能な1ビームタイプの超小型赤外線センサーです。反射型（近赤外線スキャニング検知方式）を採用しており、センサーヘッドと反射鏡で構成されるため、配線工事は片側（コントロールボックス側）のみで完結する「ワンサイド配線」を実現しています。

型番： PB-4RNS
方式： 近赤外線ビーム遮断方式（反射型）
警戒距離： 4m以内
主な用途： 金融機関ATMの残留検知、店舗通路・窓・シャッター付近の警備
設置環境： 屋内埋込対応（センサーヘッド外径φ14mm）
電源： DC10V?30V（無極性）

資料ダウンロード

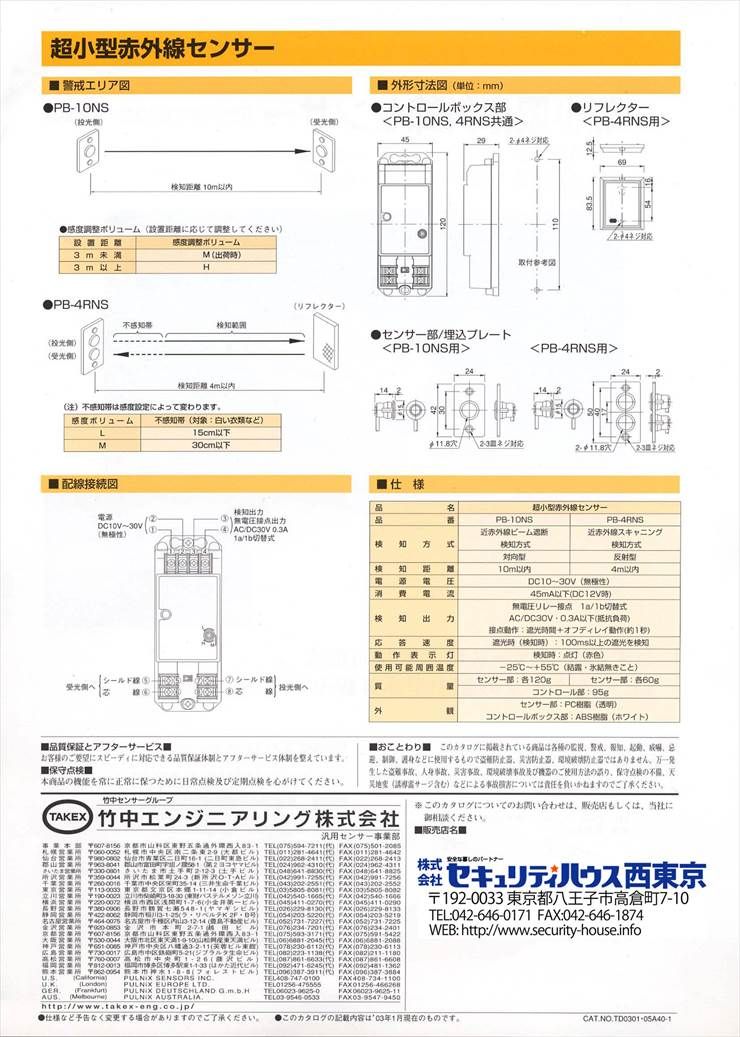

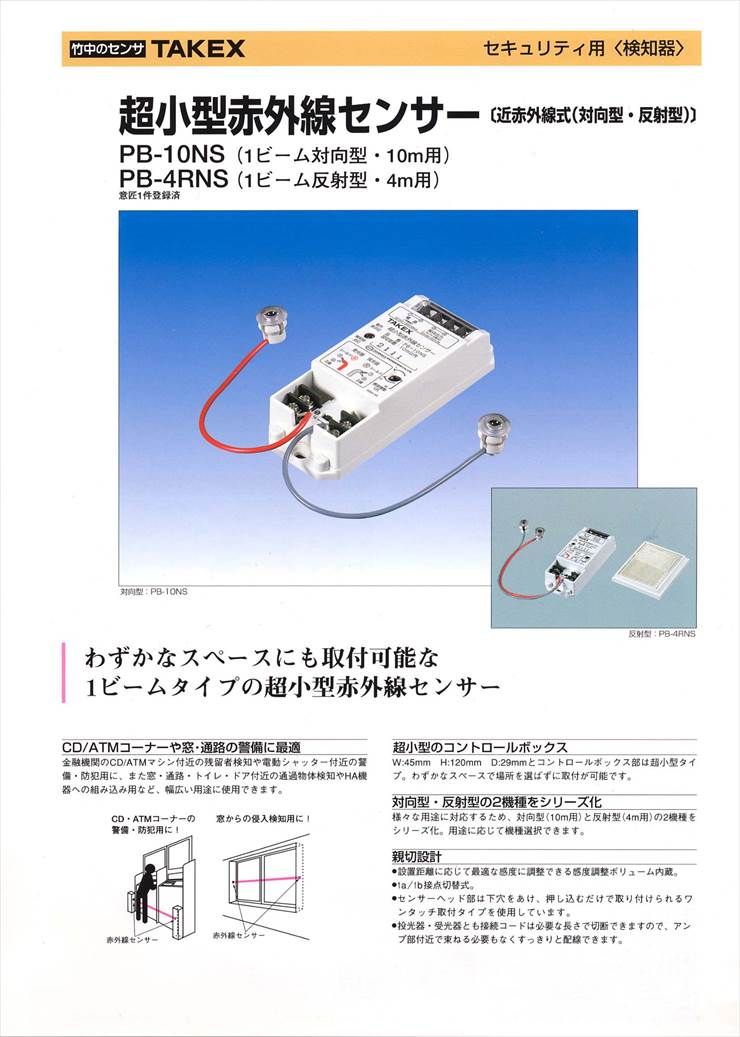

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

CD/ATMコーナーの残留者検知
店舗の窓、通路、ドア付近の通過検知
電動シャッター付近の安全・防犯管理
HA機器（ホームオートメーション）への組み込み

導入前に確認したいポイント

警戒距離が4m以内であること
設置場所に不感知帯（死角）を考慮できるか
屋内設置であること（屋外非対応）
センサーヘッドの埋込加工（φ14mm×2）が可能か

特長

ワンサイド配線による施工性の向上

投光部と受光部の機能を片側に集約した「反射型」を採用。反射鏡側には電源や信号線の配線が不要なため、通路や道路を跨ぐような場所でも大掛かりな配線工事を必要とせず、スマートに設置できます。

意匠を損なわない超小型センサーヘッド

センサーヘッドはφ14mmの穴を2つあけて押し込むだけのワンタッチ取付タイプです。付属の埋込プレートを使用すれば、壁面や什器とフラットに設置でき、露出を最小限に抑えられます。コントロールボックスもW45mm×H120mm×D29mmと非常にコンパクトです。

多様なニーズに応える親切設計

設置距離に応じて最適な感度に調節できるボリュームを内蔵しているほか、a接点/b接点をスイッチ一つで切り替え可能です。また、投受光器の接続コード（各5m）は必要に応じてカットできるため、配線もすっきりと収まります。

    選定時に評価したい強み
    極小ヘッド： わずか14mmの穴に収まるヘッドで、設置場所を選びません。
無極性電源： DC10V〜30Vの範囲で極性を気にせず接続でき、施工ミスを防ぎます。
誤動作防止： 100msec以上の遮光で動作するアルゴリズムにより、虫や埃による誤検知を低減。
オフディレイ機能： 約1秒の出力保持機能により、高速通過もしっかりキャッチします。



施工・設置ガイド

不感知帯（ブラインドゾーン）について

反射型センサーの特性上、センサーヘッドの至近距離には検知できない範囲が存在します。以下の表を目安に設置位置を調整してください。

感度設定	不感知帯（目安）
感度ボリューム L	約15cm以下
感度ボリューム M	約30cm以下

配線・端子仕様

端子番号	機能	内容
(1) - (2)	電源入力	DC10V 〜 30V（無極性）
(3) - (4)	検知出力	無電圧リレー接点（a/b切替） AC/DC30V・0.3A
(5) - (6)	受光器接続	(5)シールド / (6)芯線 ※赤色コード
(7) - (8)	投光器接続	(7)シールド / (8)芯線 ※灰色コード

トラブルシューティング

症状	原因	対策
検知しない	感度が過剰に高い	感度調整ボリュームをL側へ調整してください。
誤動作する	光軸のズレ・汚れ	反射鏡の清掃と、光軸の再調整を行ってください。
表示灯が点かない	電源不良・断線	端子電圧を確認し、芯線とシールドの接続を確認してください。

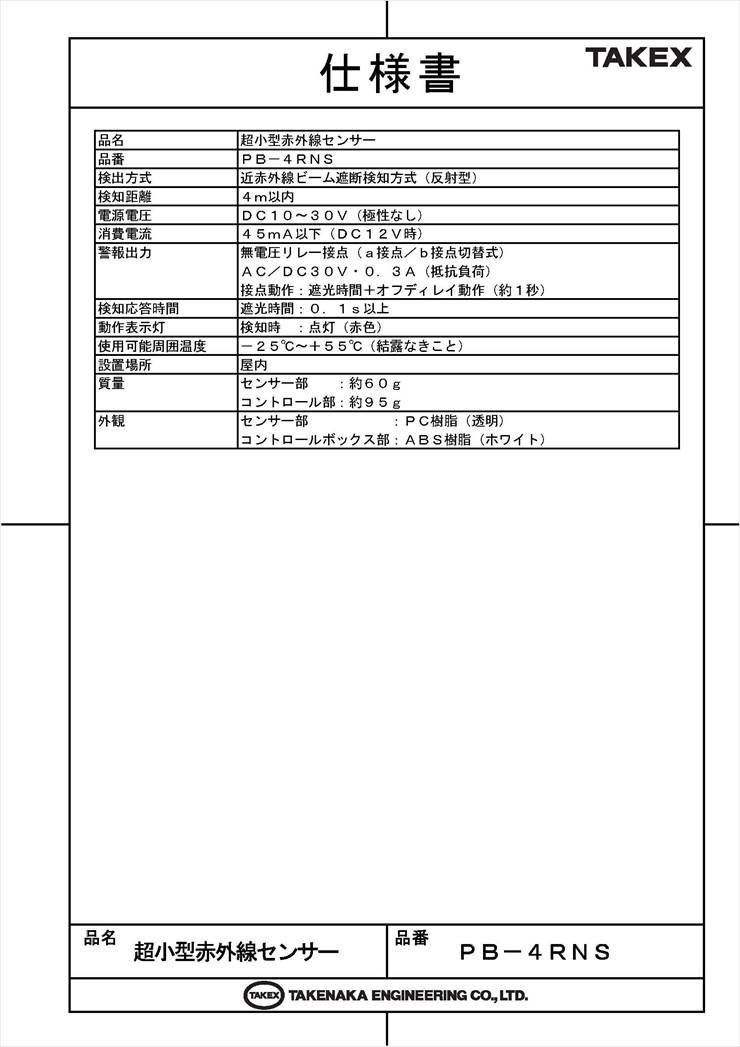

製品仕様

項目	内容
品名	超小型赤外線センサー
品番	PB-4RNS
検出方式	近赤外線ビーム遮断方式 (反射型)
警戒距離	4m以内
検知応答時間	遮光時間:0.1秒以上
電源電圧	DC10V〜30V(極性なし)
消費電流	45mA以下(DC12V時)
検知出力	無電圧リレー接点 (a接点/b接点切替式) AC/DC30V・0.3A(抵抗負荷) 接点動作:遮光時間+オフディレイ動作(約1秒)
動作表示灯	検知時:点灯(赤色)
使用可能周囲温度	-25℃〜+55℃(結露なきこと)
設置場所	屋内
接続コード長	投光・受光各5m
質量	センサー部:各約60g、コントロール部:約95g
外観	センサー部：樹脂（透明）コントロールボックス：樹脂（ホワイト）

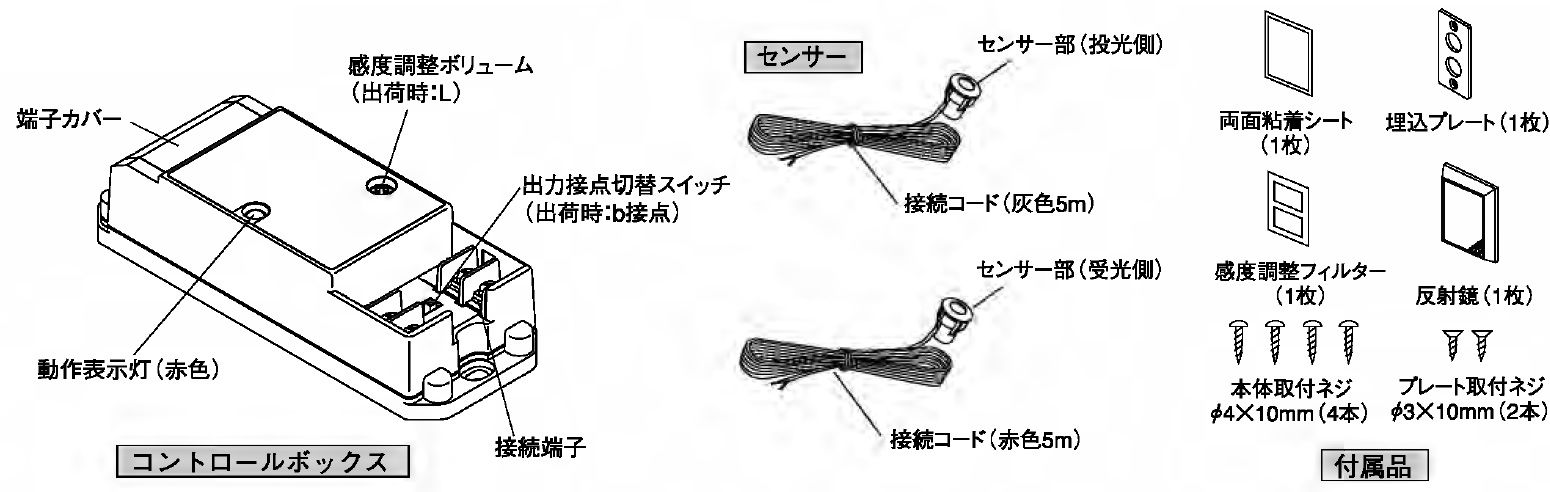

付属品	本体取付ネジ(4本)、プレート取付ネジ(2本)、埋込プレート(1枚)、反射鏡(1枚)、両面粘着シート(1枚)、感度調整フィルター(1枚)

FAQ

Q：反射鏡側には配線が必要ですか？ A：いいえ、不要です。反射鏡は光を跳ね返すだけですので、電源や信号線を引く必要はありません。

Q：最大何メートルまで警戒できますか？ A：反射鏡までの距離が4m以内の範囲で使用可能です。

Q：屋外で使用できますか？ A：本製品は屋内専用です。雨の当たる場所や屋外での使用は避けてください。

Q：センサーヘッドの取付穴は何ミリで開ければいいですか？ A：直径14mmの穴を2つあけてください。穴の中心間隔は17mmが推奨されます。

Q：a接点（常開）とb接点（常閉）の切り替えはできますか？ A：はい、コントロールボックス内のスライドスイッチで簡単に切り替えが可能です。

Q：センサーコードは延長できますか？ A：延長は感度低下やノイズの原因となるため推奨されません。標準の5m以内でご使用ください。短くカットすることは可能です。

Q：電源のプラスとマイナスを逆に繋いでも大丈夫ですか？ A：はい、無極性回路を採用しているため、DC10V?30Vの範囲内であれば極性を気にせず接続いただけます。

Q：不感知帯（死角）はどのくらいありますか？ A：感度設定によりますが、センサー直前約15cm〜30cm程度は検知できない範囲となります。

Q：虫などで誤作動しませんか？ A：100msec（0.1秒）以上の連続遮光がないと反応しない設計になっており、瞬時に横切る小さな虫などによる誤動作を抑制しています。

Q：動作表示灯（赤色LED）の意味を教えてください。 A：通常時（入光）は消灯しており、検知時（遮光）に赤色に点灯します。
